Mitsubishi Galant (1997 год). Руководство - часть 24

ДВИГАТЕЛЬ <6A1> -

Общая информация/ Основные данные
по ремонту и регулировке

11B-2

ОБЩАЯ ИНФОРМАЦИЯ

Показатели

6A13

Рабочий объем, см

3

2498

Диаметр цилиндра и ход поршня, мм

81,0 × 80,8

Степень сжатия

9,5

Тип камеры сгорания

Шатрового типа

Расположение распределительного вала

Один верхний распределительный вал (SOHC)

впускных

12

Количество клапанов

выпускных

12

открытие

15° до ВМТ

Впускные клапана

закрытие

53° после НМТ

открытие

53° до НМТ

Фазы
газораспределения

Выпускные клапана

закрытие

15° после ВМТ

Топливная система

Распределенный впрыск с электронным управлением

Коромысло клапана

С роликовым приводом (толкателем)

Гидрокомпенсаторы

Установлены

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Показатели

Номинальное
значение

Предельно
допустимое
значение

При проверке

294 - 490

-

Когда установлен бывший в эксплуатации
ремень

343 - 441

-

Натяжение ремня, Н

Когда установлен новый ремень

490 - 686

-

При проверке

9,0 - 13,0

-

Когда установлен бывший в эксплуатации
ремень

10,0 - 12,0

-

Натяжение ремня
привода генератора

Прогиб (справочная
величина, мм)

Когда установлен новый ремень

6,8 - 8,0

-

При проверке

490 - 686

-

Когда установлен бывший в эксплуатации
ремень

539 - 637

-

Натяжение, Н

Когда установлен новый ремень

784 - 980

-

При проверке

11,0 - 15,0

-

Когда установлен бывший в эксплуатации
ремень

12,0 - 14,0

-

Натяжение ремня
привода насоса
гидроусилителя
рулевого управления
и компрессора
кондиционера

Прогиб (справочная
величина), мм

Когда установлен новый ремень

8,0 - 12,0

-

Базовый угол опережения зажигания

5

о

 до ВМТ ± 3

о

-

Угол опережения зажигания

Приблизительно
7

о

 до ВМТ

-

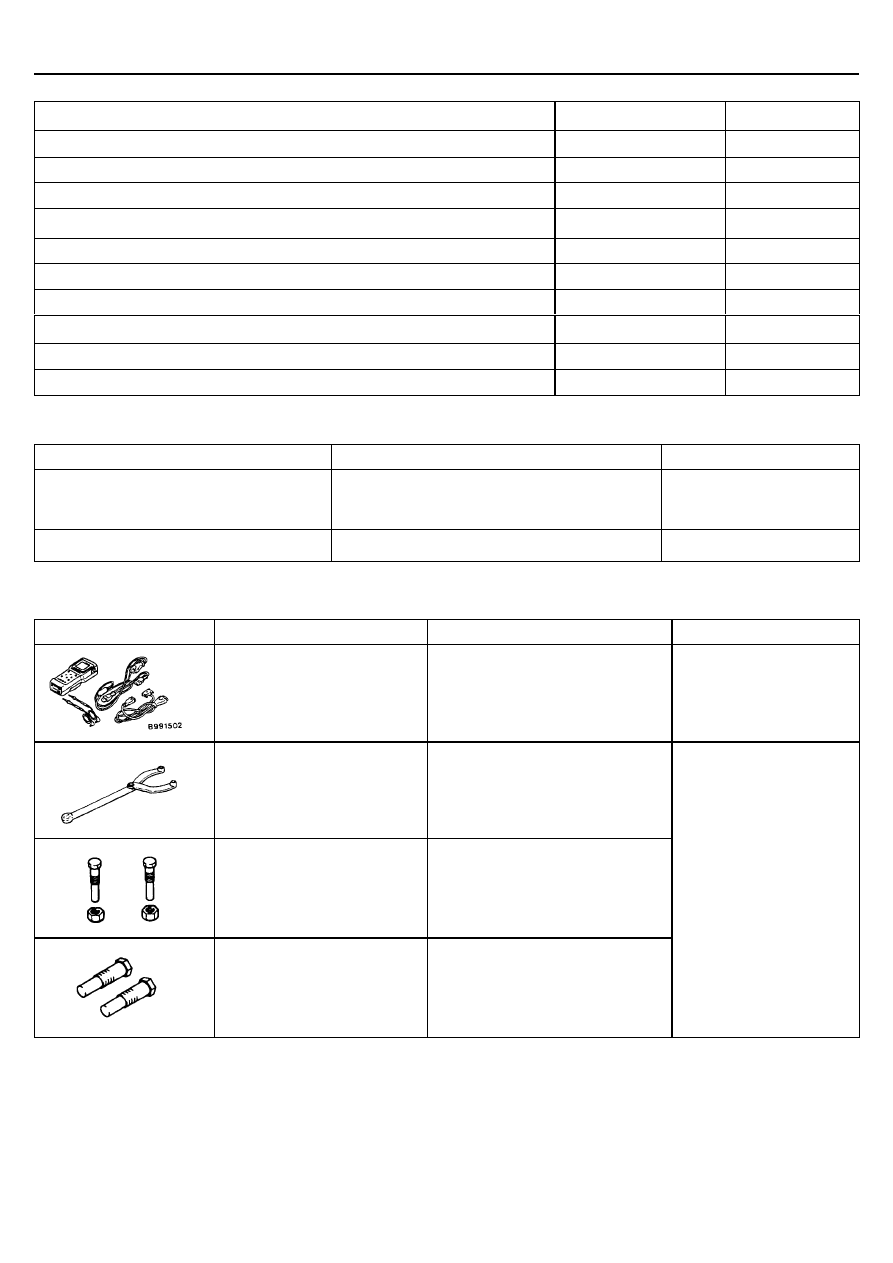

ДВИГАТЕЛЬ <6A1> -

Основные данные по ремонту и регулировке/
Герметик / Специальный инструмент

11B-3

Параметры

Номинальное значение

Предел

Частота вращения холостого хода, мин

−1

650 ± 100

-

Концентрация СО, %

0,2 или меньше

-

Концентрация СН (ч.н.м.)

100 или меньше

-

Компрессия (при 250 - 400 мин

−1

), кПа

1177

мин.875

Разница компрессии между цилиндрами, кПа

-

макс.98

Разрежение во впускном коллекторе, кПа

-

мин.60

Длина стержня болта крепления головки цилиндров, мм

-

96,4

Перемещение нажимного штока автоматического натяжителя, мм

В пределах 1

-

Прикладываемый момент при натяжении ремня привода ГРМ, Нм

3

-

Выступание штока автоматического натяжителя, мм

3,8 - 4,5

-

ГЕРМЕТИКИ

Позиции

Герметики стандартные

Примечание

Масляный поддон

MITSUBISHI GENUINE PART MD 970389 или
аналогичный ему

Semi-drying sealant
(превращающийся в "резину"
герметик)

Болт маховика (MКПП) или пластины
привода гидротрансформатора (АКПП)

3M Stud locking 4170 или аналогичный ему

-

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

МВ991502

Комплект MUT - II

Проверка частоты
вращения холостого хода
Стирание диагностического
кода неисправности

МВ990767

Вильчатый держатель

MD998719

Специальный болт держателя
шкива коленчатого вала

MD998715

Специальный болт держателя
шкива коленчатого вала

•

Фиксирование

звездочки
распределительного
вала

•

Фиксирование шкива

коленчатого вала

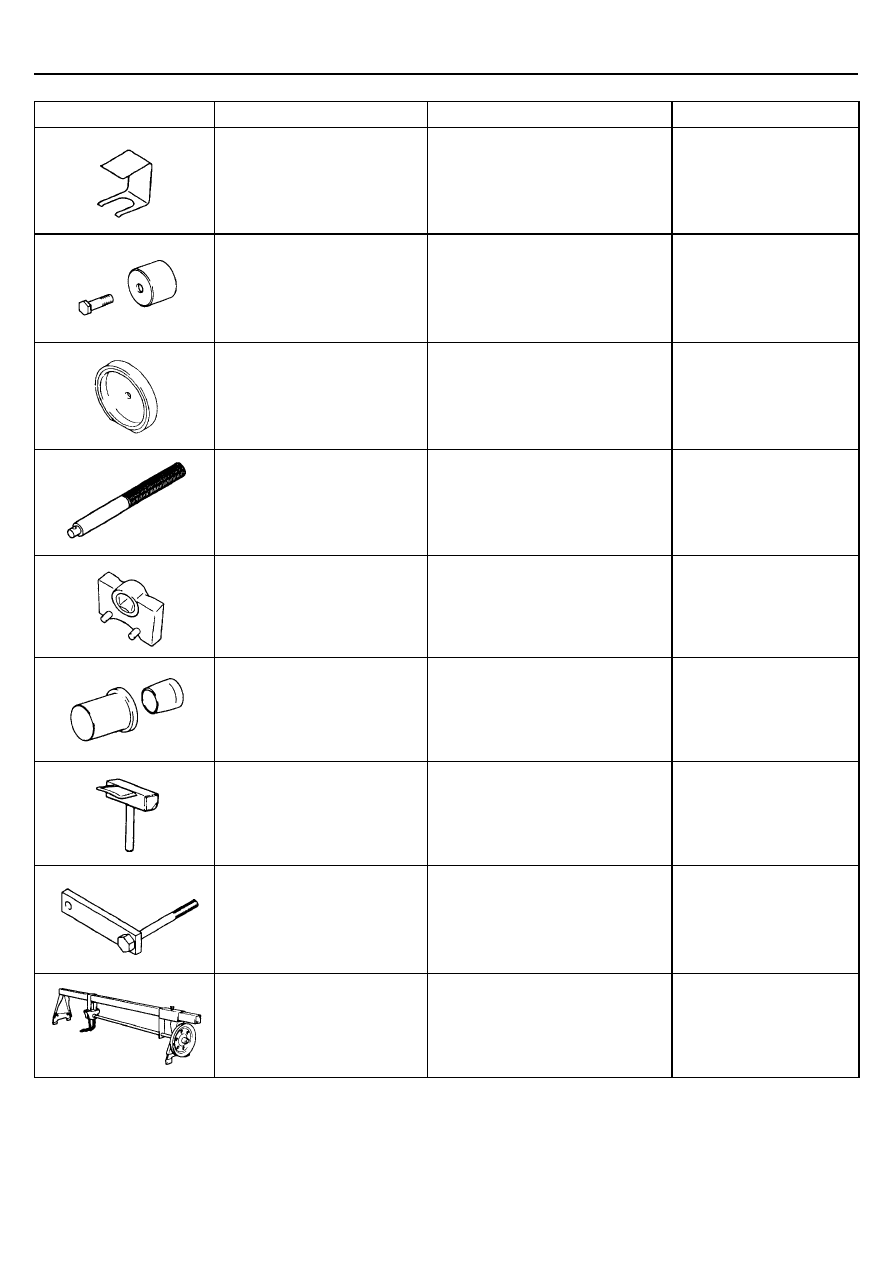

ДВИГАТЕЛЬ <6A1> -

Специальный инструмент

11B-4

Инструмент

Номер

Наименование

Применение

MD998443

Держатель автоматического
гидрокомпенсатора клапанного
зазора

Поддержка
гидрокомпенсатора
автоматической
регулировки зазора

MD998713

Оправка для установки сальника
распределительного вала

Запрессовка сальника
распределительного вала

MD998776

Оправка для установки заднего
сальника коленчатого вала

Запрессовка заднего
сальника коленчатого вала

МВ990938

Рукоятка

Запрессовка заднего
сальника коленчатого вала

MD998767

Торцевой ключ для ролика-
натяжителя

Регулировка натяжения
ремня привода ГРМ

MD998717

Оправки для установки переднего
сальника коленчатого вала

Запрессовка переднего
сальника коленчатого вала

MD998727

Съёмник масляного поддона

Снятие масляного поддона

MD998781

Фиксатор маховика

Фиксирование маховика
(МКПП)
или пластины привода
гидротрансформатора
(АКПП)

Приспособление для общего
технического обслуживания;
MZ203827

Подъемник двигателя

Поддерживание двигателя
в сборе во время снятия и
установки коробки передач

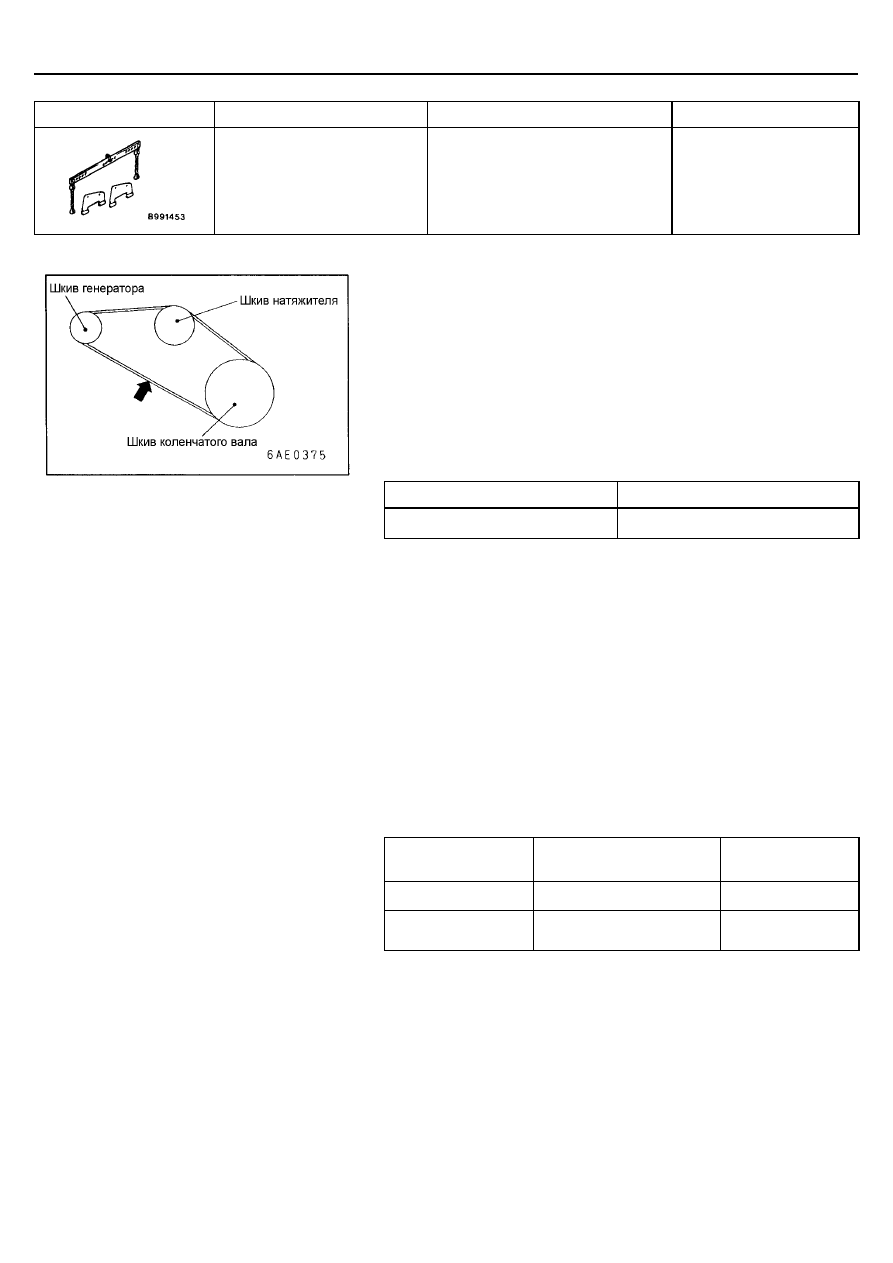

ДВИГАТЕЛЬ <6A1> -

11B-5

Приспособление

Номер

Наименование

Применение

МВ991453

Траверса для снятия / установки
двигателя в сборе

Поддерживание двигателя
в сборе во время снятия и
установки коробки передач

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ
ПРИВОДНЫХ РЕМНЕЙ

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА ГЕНЕРАТОРА

Используйте специальный инструмент для проверки натяжения ремня
посередине между двумя шкивами, как показано на рисунке. Затем
нажмите в этой точке на ремень с силой 98 Н, измерьте прогиб ремня и
сравните его с номинальным значением

.

Номинальное значение:

Натяжение, Н

294 - 490

Прогиб (справочная величина) мм

9,0 - 13,0

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА
ГЕНЕРАТОРА

1.

Ослабьте гайку болта шарнирного крепления генератора.

2.

Вращая регулировочный болт генератора, отрегулируйте натяжение и
прогиб ремня до номинальных значений.
Номинальные значения:

Показатели

Когда установлен бывший
в эксплуатации ремень

Когда установлен
новый ремень

Натяжение, Н

343 - 441

490 - 686

Прогиб (справочная
величина), мм

10,0 - 12,0

6,8 - 8,0

3.

Затяните гайку шарнирного крепления генератора.
Момент затяжки: 49 Н.м
Предупреждение
Перед этой проверкой поверните коленчатый вал на один
полный оборот или больше по часовой стрелке.
