ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ B

11A-30

РЕМЕНЬ ПРИВОДА ГРМ В

СНЯТИЕ И УСТАНОВКА

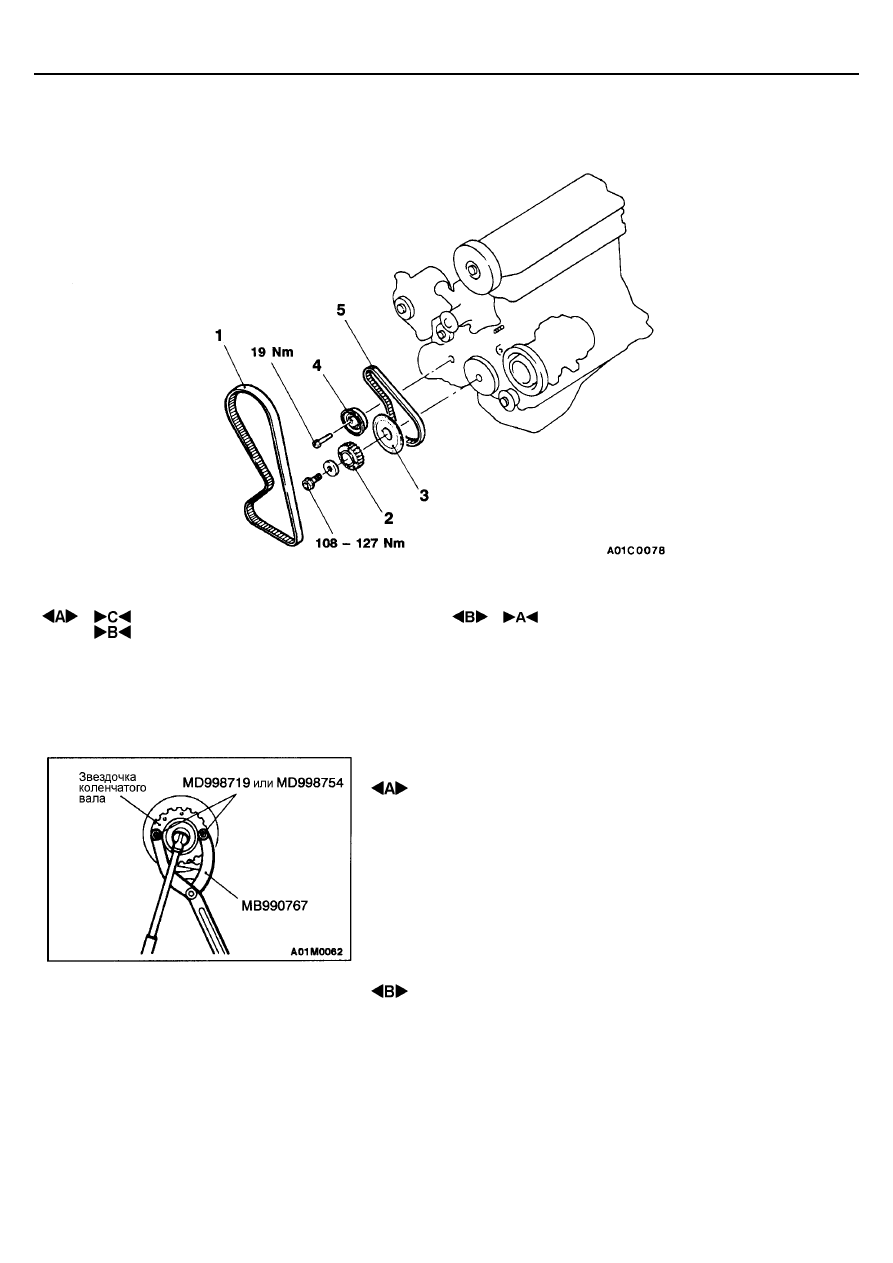

Порядок снятия
1. Ремень привода ГРМ (см. стр. 11А-26),
2. Звездочка коленчатого вала
3. Фланец

4. Натяжитель ремня  привода ГРМ В
5. Ремень привода ГРМ В (балансирного

механизма)

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗВЕЗДОЧКИ КОЛЕНЧАТОГО ВАЛА

 СНЯТИЕ РЕМНЯ ПРИВОДА ГРМ В БАЛАНСИРНОГО

МЕХАНИЗМА

Внимание
В случае повторного использования ремня привода ГРМ необходимо
нанести мелом на обратной (не рабочей) поверхности ремня стрелку,
указывающую направление вращения (правое).

ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ B

11A-31

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА И РЕГУЛИРОВКА РЕМНЯ ПРИВОДА ГРМ

(В) БАЛАНСИРНОГО МЕХАНИЗМА

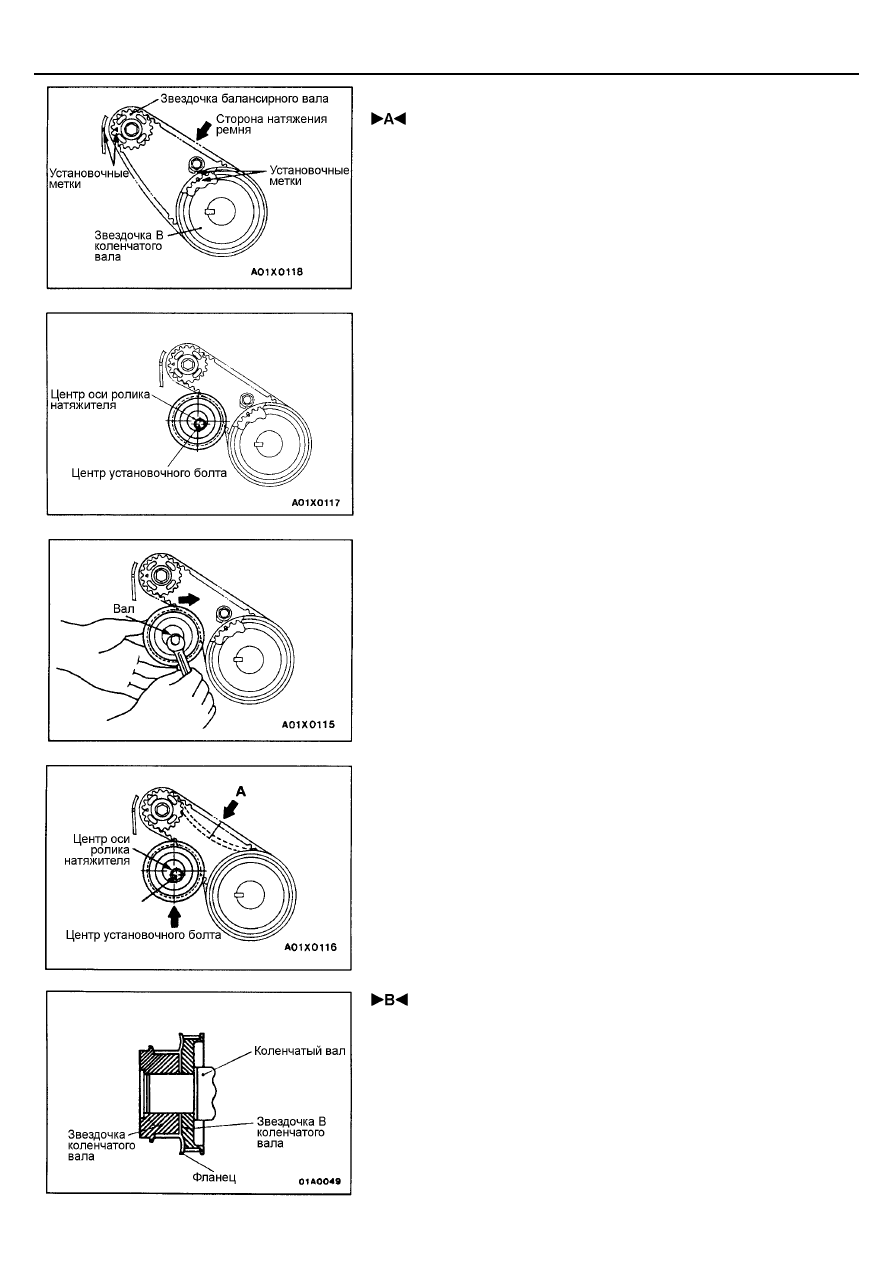

1.

Установите ремень привода ГРМ (В) балансирного механизма в
соответствии со следующей процедурой.

(1) Убедитесь, что установочные метки звездочки В коленчатого вала и

звездочки уравновешивающего вала совмещены.

(2) Установите ремень привода ГРМ В на звездочку В коленчатого вала и

звездочку уравновешивающего вала. Убедитесь, что нет
прослабления ремня.

2.

Отрегулируйте натяжение ремня привода ГРМ (В) балансирного
механизма в соответствии со следующей процедурой.
(1) Временно зафиксируйте натяжитель ремня привода ГРМ (В)

таким образом, чтобы центр натяжного ролика был слева и выше
центра установочного болта, и временно закрепите натяжной
ролик так, чтобы фланец был обращён к передней части
двигателя.

(2) Удерживая натяжитель ремня привода ГРМ (В) пальцем вверх по

направлению стрелки, приложите к ремню привода ГРМ такое усилие,
чтобы сторона натяжения была натянута, теперь затяните болт, чтобы
зафиксировать натяжитель.
Предупреждение
При затягивании болта убедитесь, что вал шкива натяжителя не
вращается вместе с болтом. Вращение его вместе с болтом
может вызвать излишнее натяжение ремня.

3.

Чтобы убедиться в том, что натяжение является правильным,
нажмите на ремень пальцем в точке А. Если нет, то отрегулируйте.
Номинальное значение прогиба ремня: 5 - 7 мм

 УСТАНОВКА ФЛАНЦА

При установке фланца убедитесь, что направление установки правильное
(см. рисунок).

ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ B

11A-32

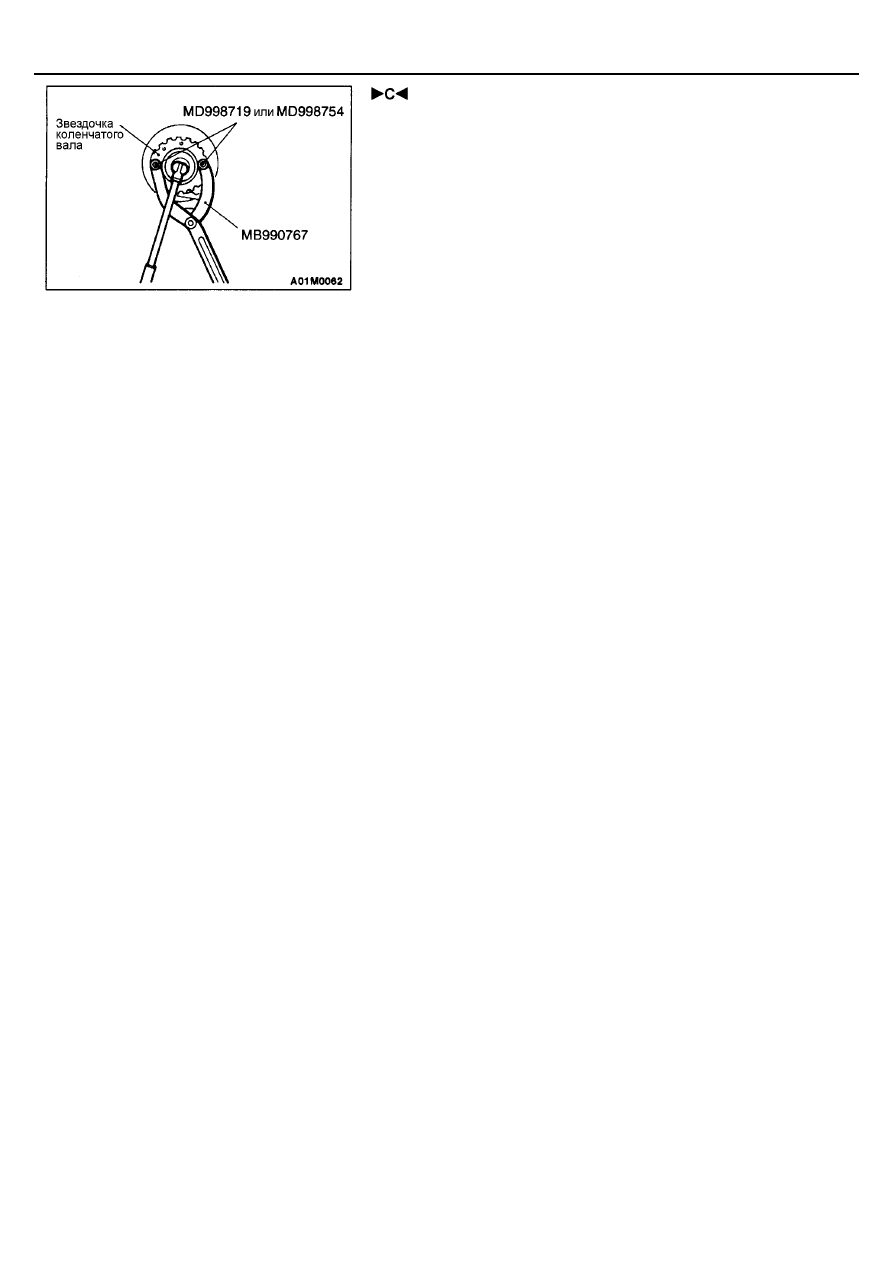

 УСТАНОВКА ЗВЕЗДОЧКИ КОЛЕНЧАТОГО ВАЛА

ПРИМЕЧАНИЕ
Смажьте поверхность подшипника и резьбу болта коленчатого вала
минимальным количеством моторного масла.

ДВИГАТЕЛЬ <4G6 > -

Двигатель в сборе

11A-33

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Предотвращение разбрызгивания топлива (см.

ГЛАВУ 13А - Технические операции на автомобиле)

•

Слив охлаждающей жидкости из двигателя

•

Снятие корпуса термостата в сборе (см. ГЛАВУ 14 –

Шланг и труба системы охлаждения)

•

Снятие приемной трубы системы выпуска ОГ

(см. ГЛАВУ 15)

•

Снятие капота (см. ГЛАВУ 42)

•

Снятие нижнего кожуха

•

Снятие радиатора в сборе (см. ГЛАВУ 14)

•

Снятие воздушного фильтра

Заключительные операции
•

Установка корпуса термостата в сборе (см. ГЛАВУ 14 –

Шланг и труба системы охлаждения)

•

Заливка охлаждающей жидкости двигателя

•

Регулировка троса педали акселератора (см. ГЛАВУ 17

- Технические операции на автомобиле)

•

Установка приемной трубы системы выпуска ОГ

(см. ГЛАВУ 15)

•

Установка капота (см. ГЛАВУ 42)

•

Установка нижнего кожуха

•

Установка радиатора в сборе (см. ГЛАВУ 14)

•

Установка воздушного фильтра

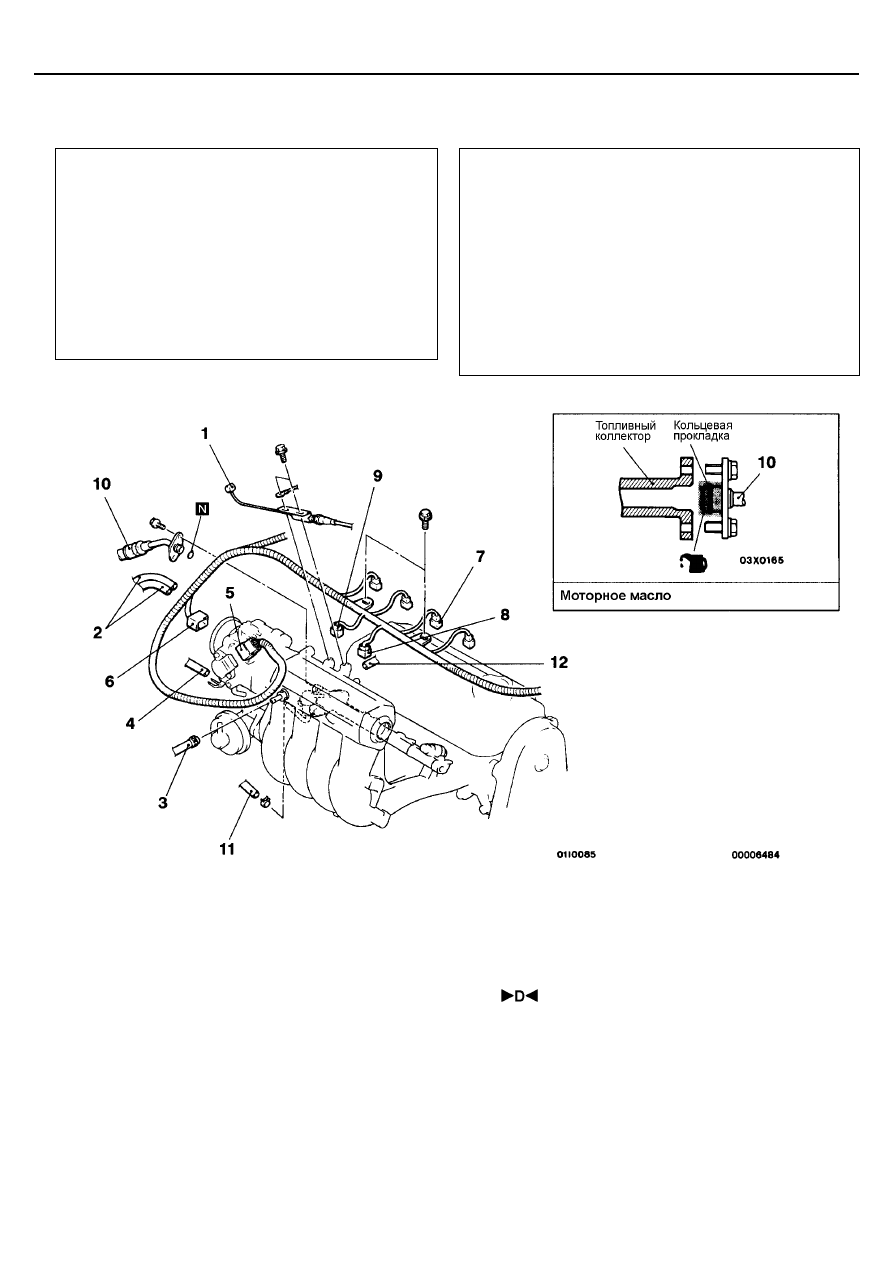

Последовательность снятия
1. Соединение троса педали акселератора
2. Соединение вакуумного шланга
3. Соединение вакуумного шланга усилителя

тормозов

4. Соединение вакуумного шланга
5. Разъем датчика положения дроссельной

заслонки

6. Разъем регулятора оборотов холостого хода

7. Разъем форсунки
8. Разъем электромагнитного клапана

продувки адсорбера

9. Разъем электромагнитного клапана системы

рециркуляции отработавших газов

10. Соединение топливного шланга высокого

давления

11. Соединение возвратного шланга топлива
12. Соединение шланга системы

принудительной  вентиляции картера РСV
