ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Антенна

54A-85

2.

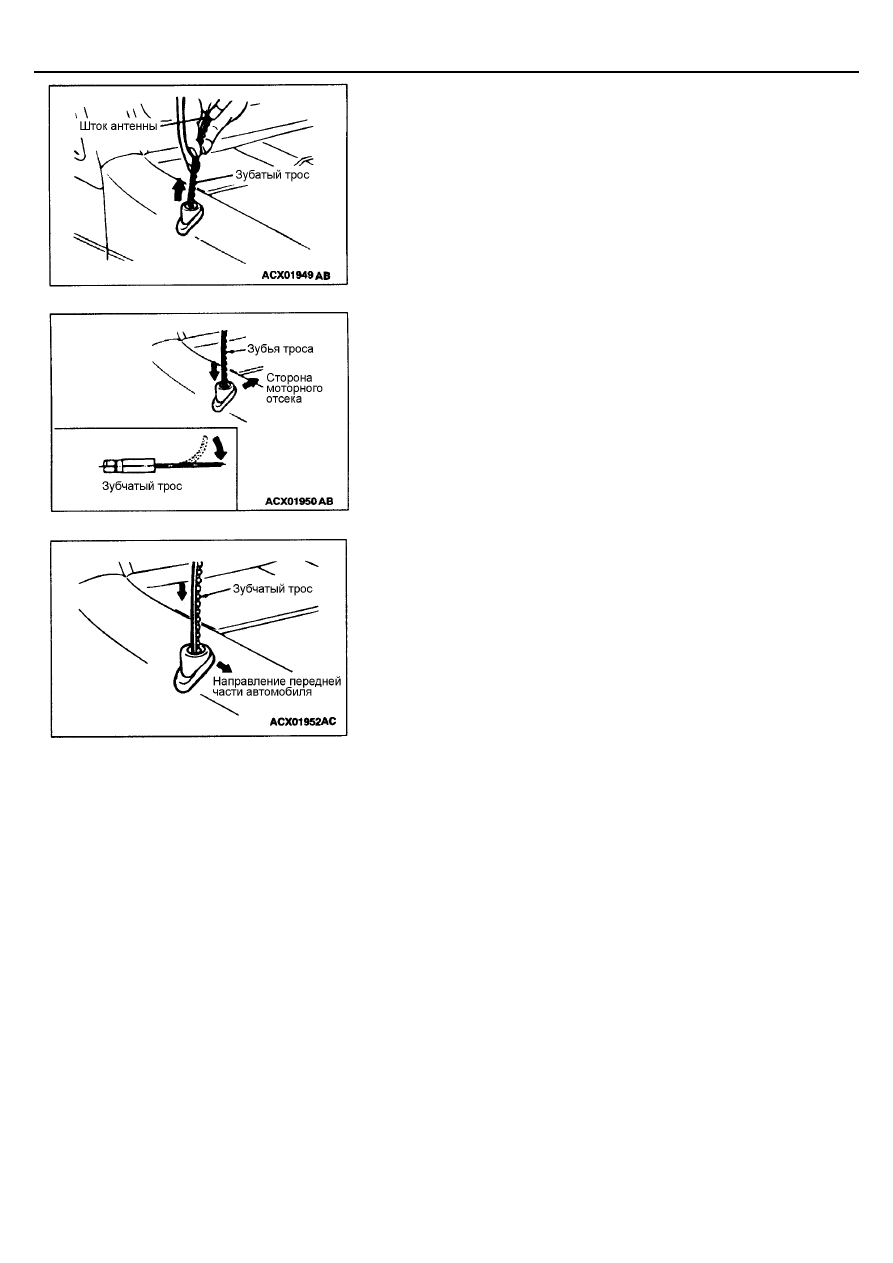

Установите замок зажигания в положение "АСС" или "ON", включите
радиоприемник и выдвиньте шток антенны, чтобы извлечь его вместе
с зубчатым тросом.

3.

Полностью выдвиньте шток антенны.
ПРИМЕЧАНИЕ:
Если конец зубчатого троса погнут, выпрямите его.

4.

Установите зубчатый трос зубьями в сторону моторного отсека и
вдвиньте его в узел электродвигателя.

5.

Поверните зубчатый трос в сторону передней части автомобиля (на
90

°

 вправо) чтобы ввести в зацепление зубья троса с зубьями

шестерни электропривода антенны.

6.

Если при этом зубчатый трос легко вытягивается, это означает, что он
не вошел в зацепление с приводом антенны. В этом случае повторите
операции (3) и (4) наряду с выпрямлением конца зубчатого троса,
если это необходимо.

7.

Установите шток антенны перпендикулярно, выключите
радиоприемник, что должно сопровождаться втягиванием зубчатого
троса и вставьте штырь антенны в отверстие.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Обогреватель заднего стекла

54A-86

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ПОИСК НЕИСПРАВНОСТЕЙ
ááááАВТОМОБИЛИ С АВТОМАТИЧЕСКИМ

КОНДИЦИОНЕРОМ

ññññ

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

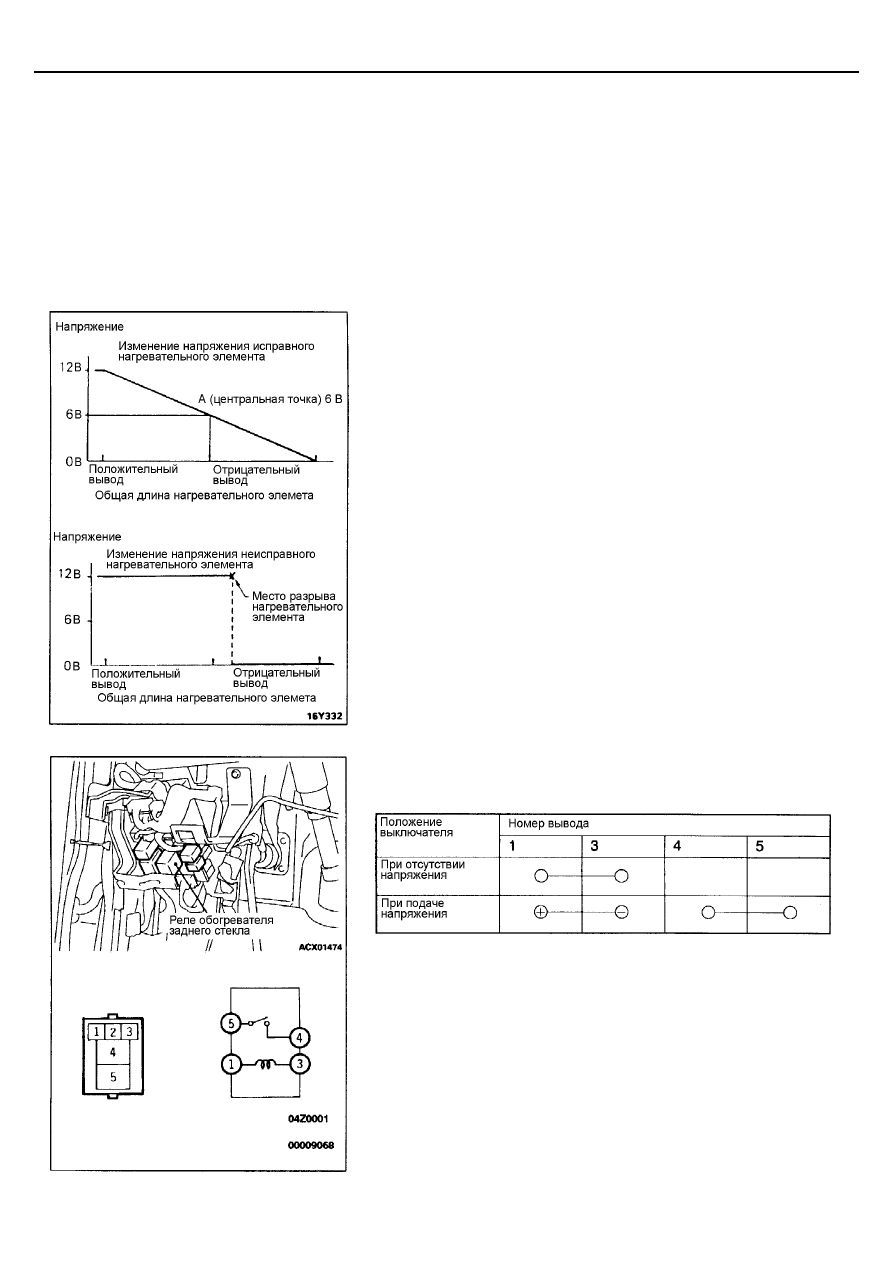

ПРОВЕРКА НАГРЕВАТЕЛЬНОЙ СПИРАЛИ

1.

Установите частоту вращения двигателя 2000 об/мин. Чтобы
полностью зарядить аккумуляторную батарею, и проверьте
нагревательный элемент.

2.

Включите обогреватель заднего стекла. При помощи тестера
измерьте величину напряжения в середине нагревательного элемента
заднего стекла (точка А).
Нагревательный элемент исправен, если величина напряжение в
точке А около 6 В.

3.

Если же напряжение в точке А около 12 В, то имеется обрыв цепи
между отрицательным выводом и точкой А.
Медленно передвигая пробник тестера от точки А к отрицательному
выводу нагревательного элемента, найдите место разрыва цепи там,
где произойдет резкое падение напряжения до 0 вольт.

4.

Если в точке А напряжение 0 вольт, то обрыв цепи расположен на
участке от точки А до положительного вывода нагревательного
элемента. Обнаружить место обрыва можно способом, описанным
выше.

ПРОВЕРКА РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Обогреватель заднего стекла

54A-87

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА
ááááАВТОМОБИЛИ С НЕАВТОМАТИ-

ЧЕСКИМ КОНДИЦИОНЕРОМ

ññññ

СНЯТИЕ И УСТАНОВКА

См. ГЛАВУ 55А – Отопитель в сборе, выключатель кондиционера,
выключатель вентиляции салона.

ПРОВЕРКА

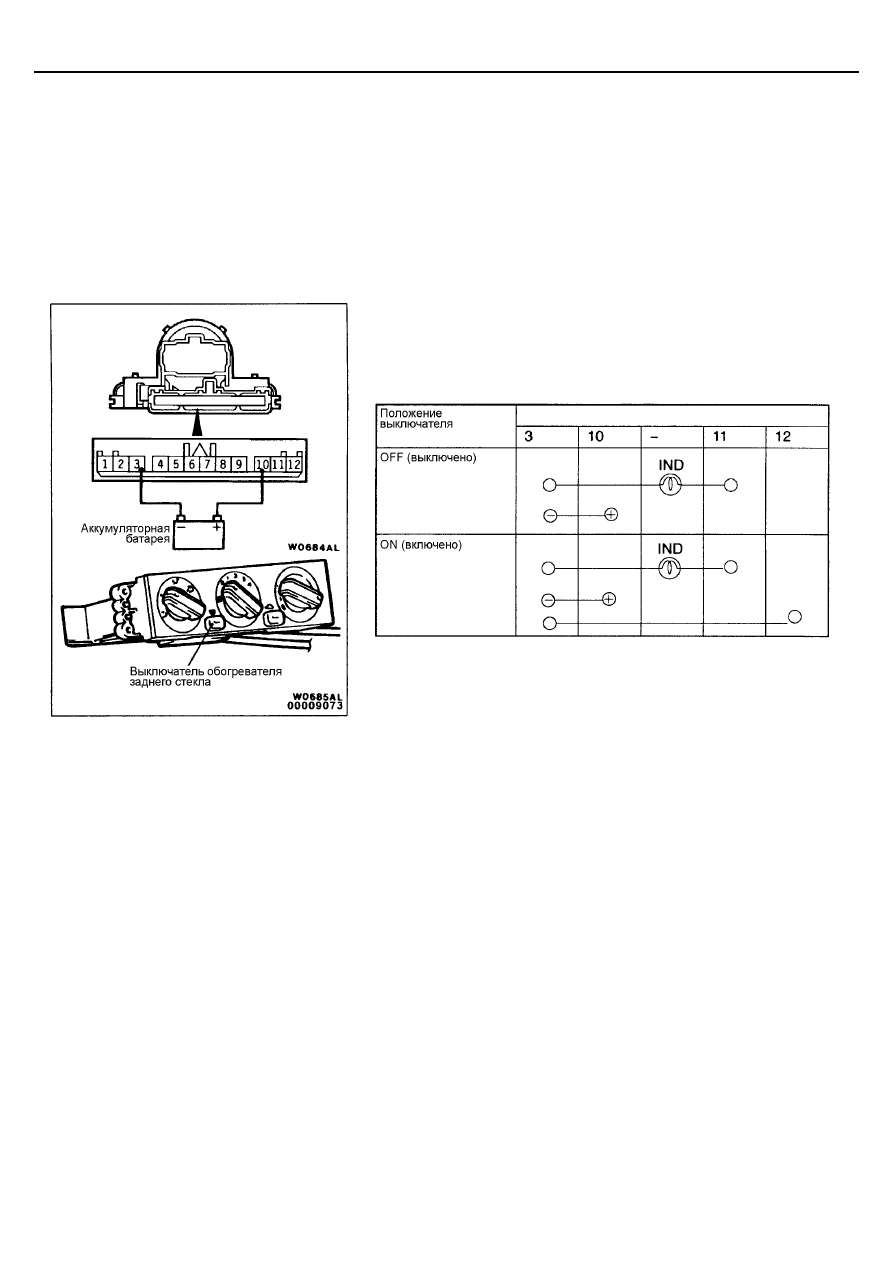

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОБОГРЕВАТЕЛЯ ЗАДНЕГО
СТЕКЛА

Проверку производите после подключения аккумуляторной батареи к
выводам 3 и 10.

ПРИМЕЧАНИЕ:
После включения (ON) обогревателя заднего стекла, проверьте цепь
между выводами 3 и 12 в течение 9 – 13 минут. После этого обогреватель
заднего стекла должен автоматически выключиться.

54B-1

СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЯ

С ЦИФРОВЫМ

ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ (SWS)

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 7

ПОИСК НЕИСПРАВНОСТЕЙ ....................... 8

Обычный порядок поиска
неисправностей......................................... 8

Функция диагностики ................................ 8

Таблица диагностических кодов неис-
правностей ................................................ 9

Методики проверки по диагностическим
кодам неисправностей............................ 10

Таблица поиска неисправностей по их при-
знакам...................................................... 13

Методики поиска неисправностей по их
признакам ................................................ 17

Проверка на выводах электронных
блоков управления.................................. 54

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 60

Методика настройки функций системы
SWS ......................................................... 60
