WATER-PROOF AND RUST PREVENTIVE TREATMENT

IV–7

IV

RUST PREVENTIVE TREATMENT

A6E981407000B03

The coating locations are indicated by the shaded areas.

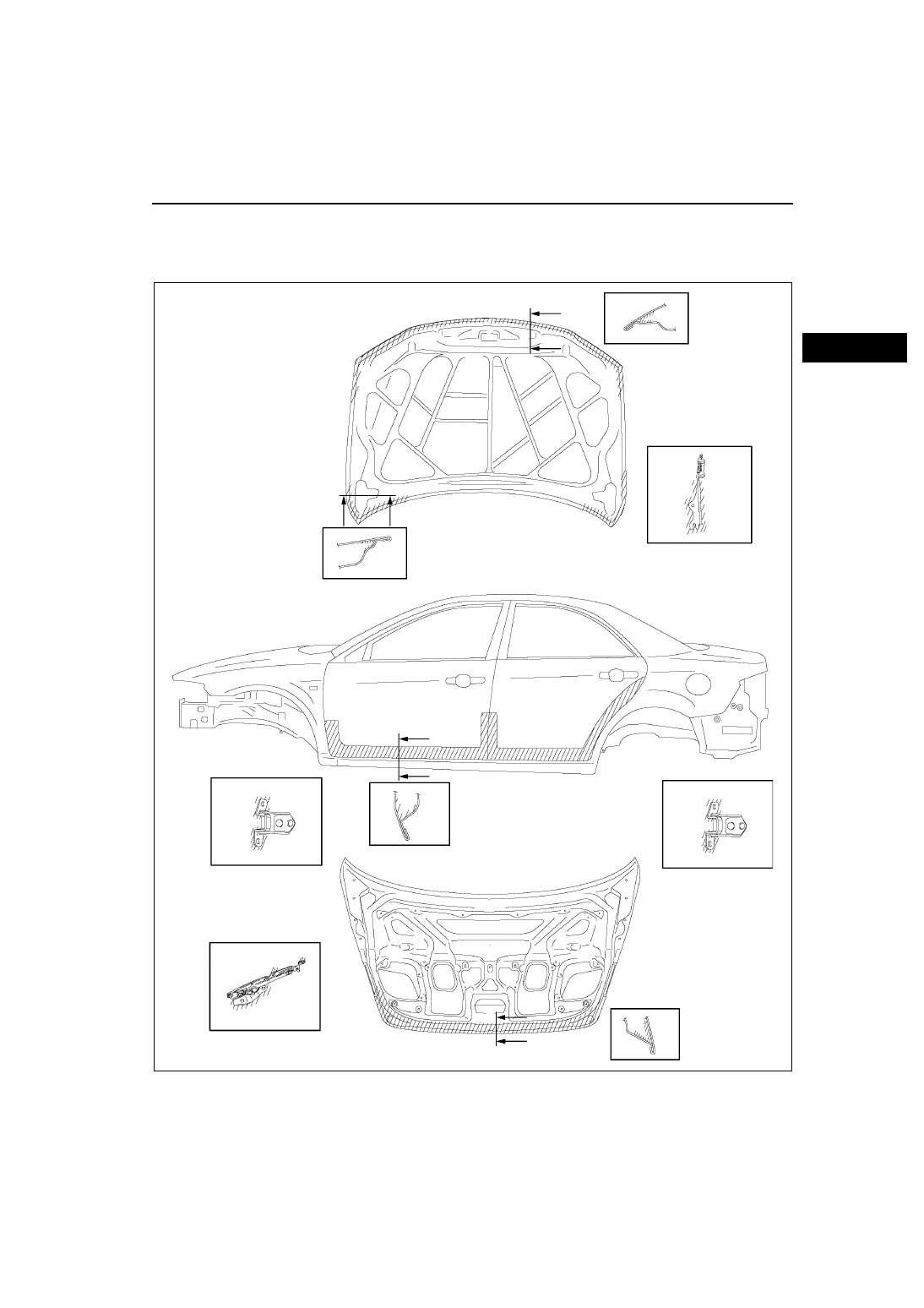

SEDAN

A6E9814B007

IV–8

WATER-PROOF AND RUST PREVENTIVE TREATMENT

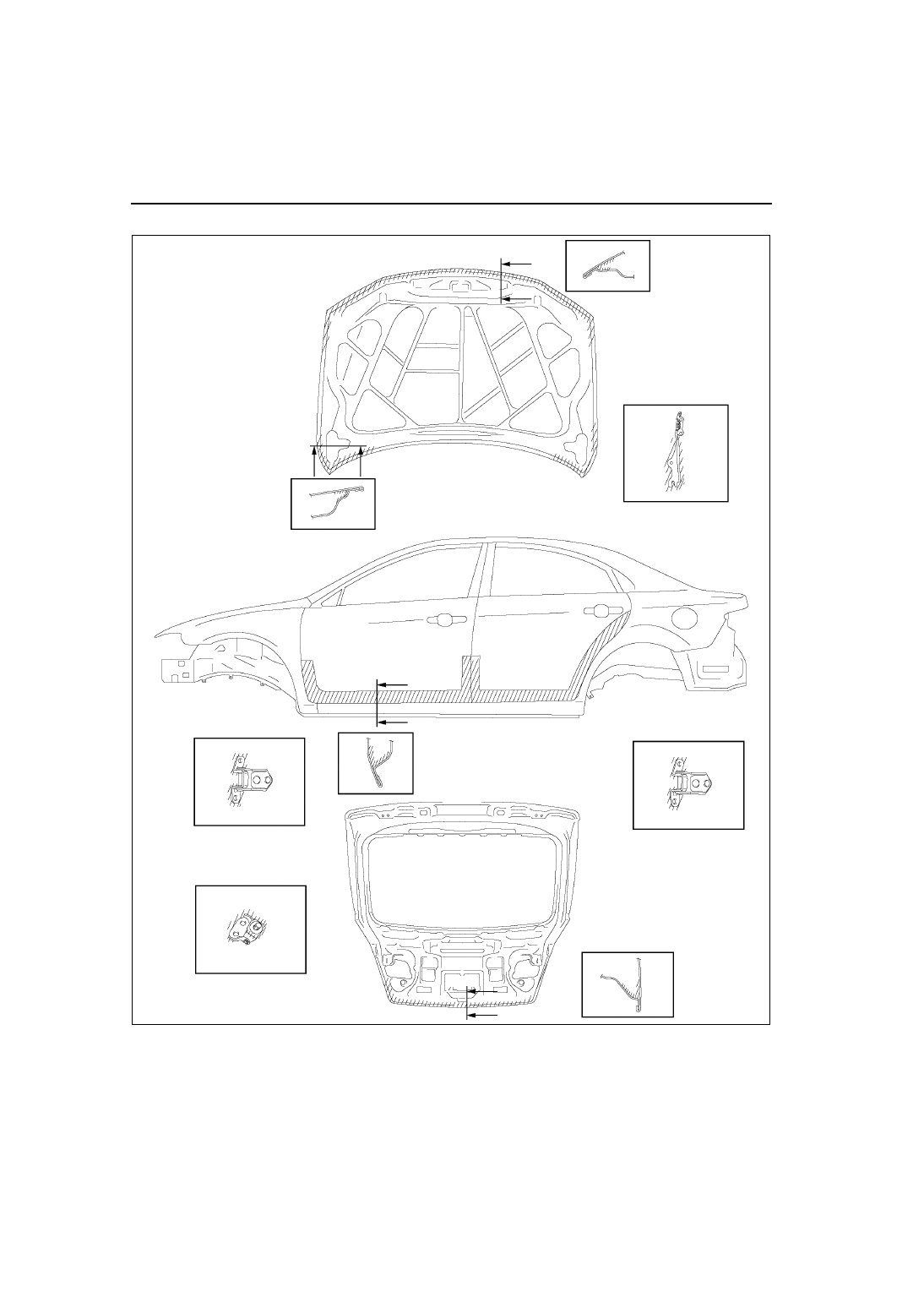

5HB

End Of Sie

A6E9814B008

V–1

V

V

DIMENSIONS

DIMENSIONS ......................................................... V-2

UNDERBODY FLAT-PLANE DIMENSIONS........ V-2
UNDERBODY  STRAIGHT-LINE

DIMENSIONS ................................................... V-3

FRONT BODY STRAIGHT-LINE

DIMENSIONS (1) ........................................... ...V-4

FRONT BODY STRAIGHT-LINE

DIMENSIONS (2) ............................................. .V-5

CABIN SIDE FRAME STRAIGHT-LINE

DIMENSIONS ................................................... V-6

ROOM STRAIGHT-LINE DIMENSIONS (1) ........ V-8
ROOM STRAIGHT-LINE DIMENSIONS (2) ........ V-9
REAR BODY STRAIGHT-LINE DIMENSIONS.. V-11

V–2

DIMENSIONS

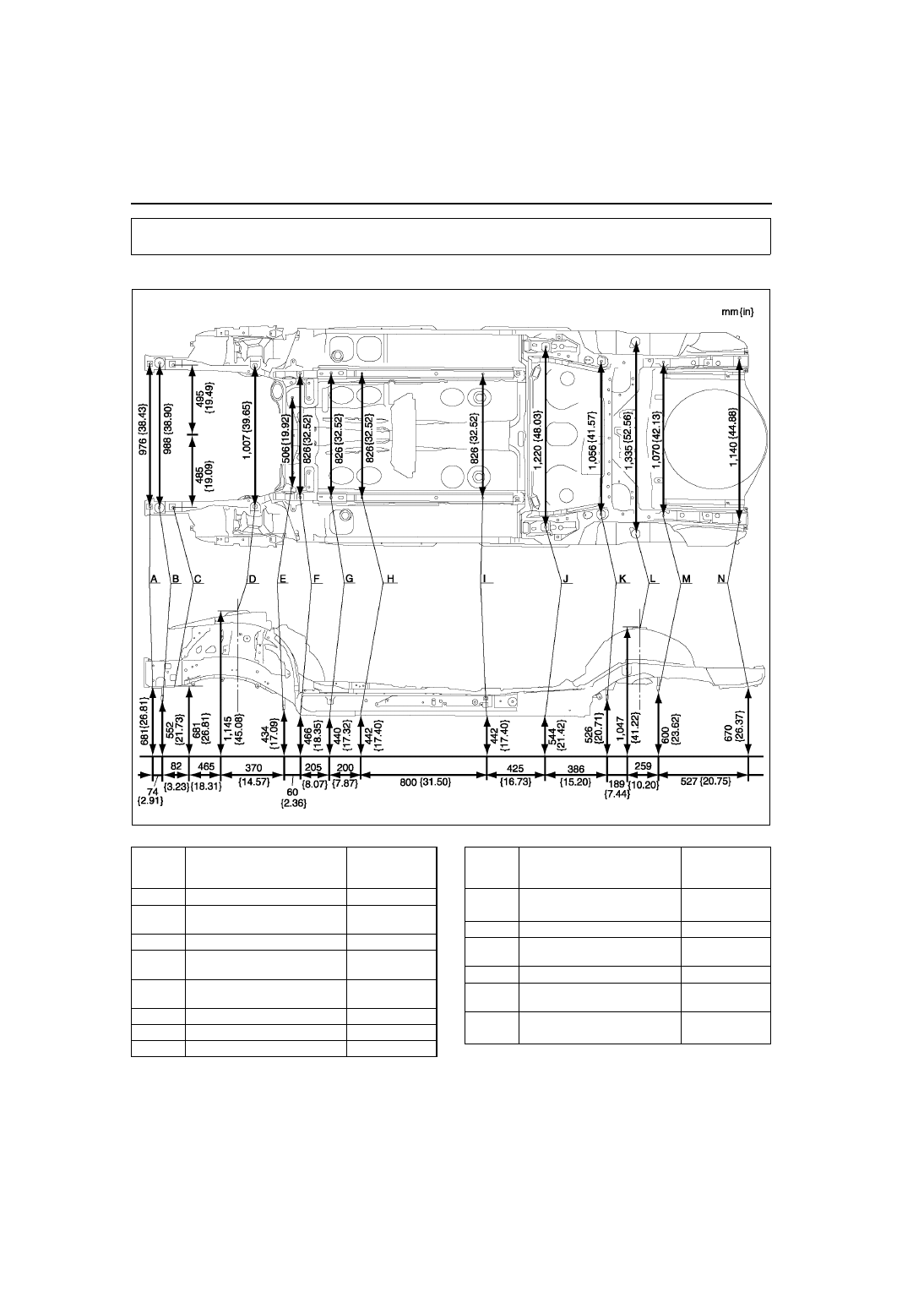

UNDERBODY FLAT-PLANE DIMENSIONS

A6E981653010B01

.

End Of Sie

DIMENSIONS

A6E9816B001

Point

symbol

Designation

Hole diameter

or bolt or nut

size mm {in}

A

Front side frame standard hole

ø16 {0.63}

B

Front crossmember mounting
bolt

M14 {0.55}

C

Front side frame standard hole

ø16 {0.63}

D

Front suspension mounting
block standard hole

ø59 {2.32}

E

Front crossmember mounting
bolt

M14 {0.55}

F

Front frame rear standard hole

ø18 {0.71}

G

Front frame rear standard hole

ø16 {0.63}

H

Front B frame standard hole

ø12 {0.47}

I

Front B frame standard hole

14

× 20

 {0.55

× 0.79}

J

Rear side frame standard hole

ø20 {0.79}

K

Rear crossmember mounting
bolt

M14 {0.55}

L

Rear suspension housing bolt

M6 {0.24}

M

Rear crossmember mounting
bolt

M14 {0.55}

N

Rear side frame standard hole

16

× 20

 {0.63

× 0.79}

Point

symbol

Designation

Hole diameter

or bolt or nut

size mm {in}
