III–26

PANEL REPLACEMENT

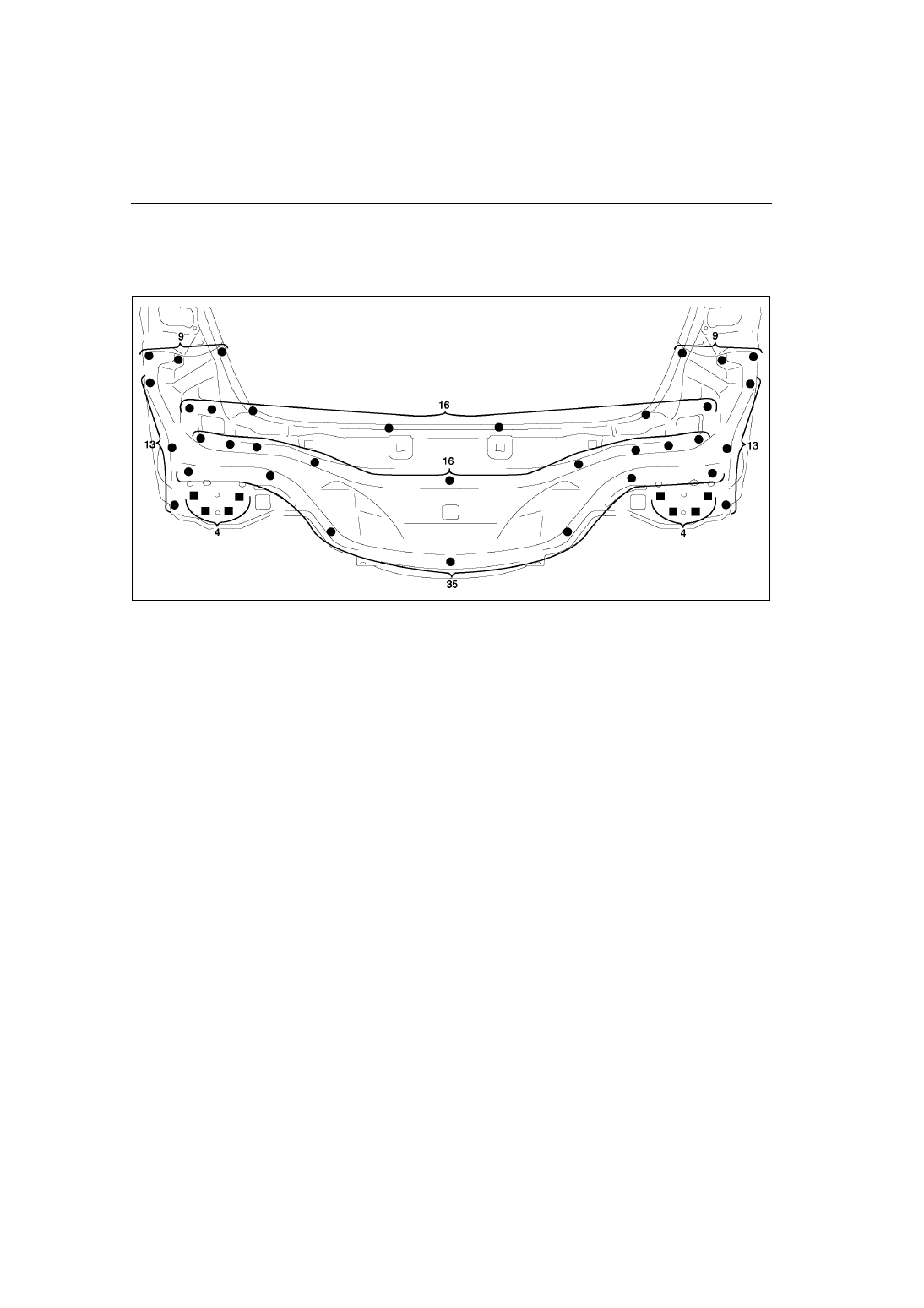

REAR END PANEL INSTALLATION

A6E981270750B02

SEDAN

1. When installing new parts, position each part so that the section measurement aligns to the body dimension.
2. Drill holes for plug welds before installing new parts.
3. After trial-fitting new parts, make sure the related parts fit properly.

A6E9812B024

PANEL REPLACEMENT

III–27

III

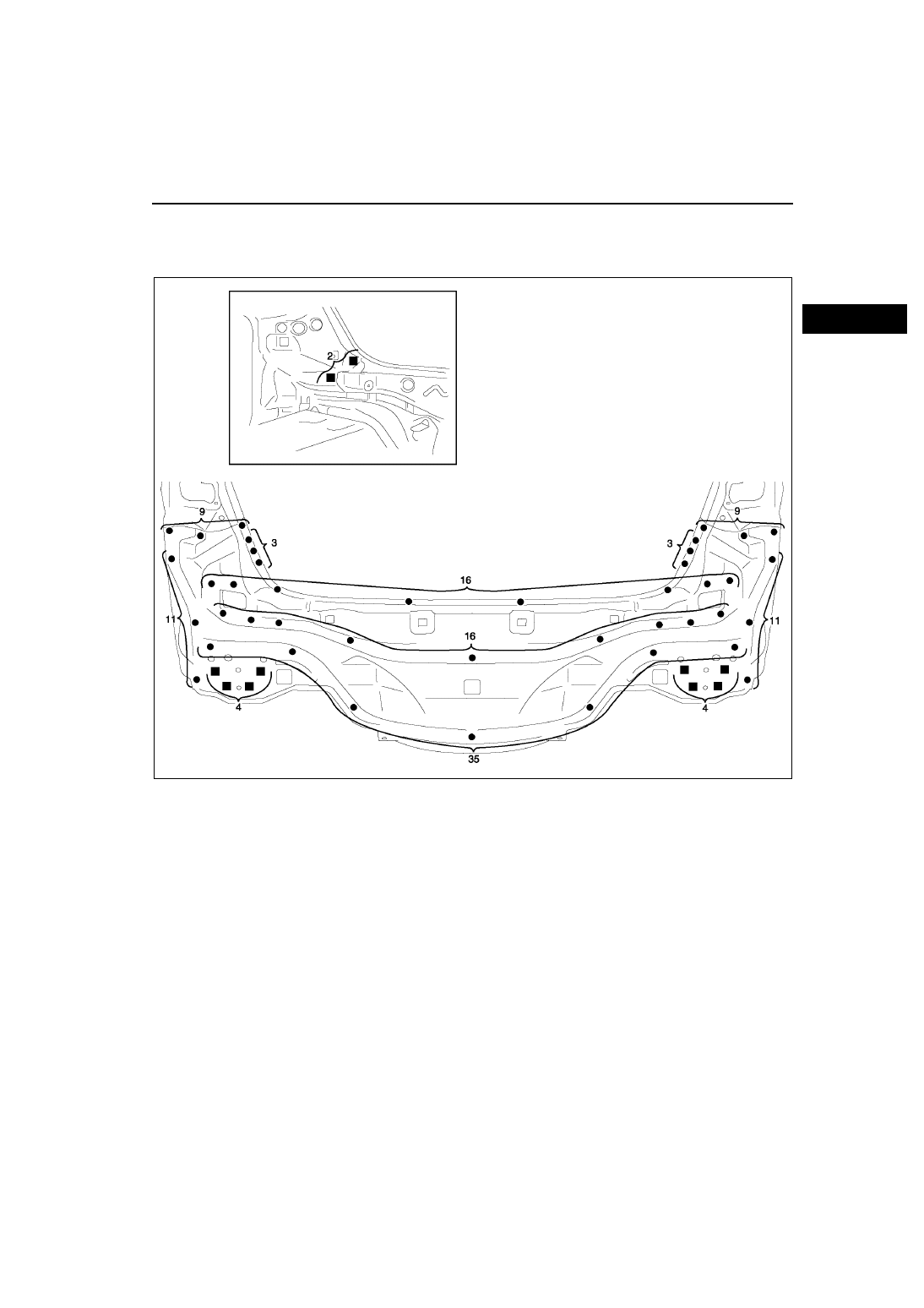

5HB

1. When installing new parts, position each part so that the section measurement aligns to the body dimension.
2. Drill holes for plug welds before installing new parts.
3. After trial-fitting new parts, make sure the related parts fit properly.

End Of Sie

A6E9812B026

III–28

PANEL REPLACEMENT

REAR FENDER RAIN RAIL AND CORNER PLATE REMOVAL

A6E981270440B01

SEDAN

1. Remove the rear fender rein rail and corner plate.

Note

• When removing the rear fender rain rail and the corner plate separately, drill 3 locations indicated by (A).

A6E9812B027

PANEL REPLACEMENT

III–29

III

5HB

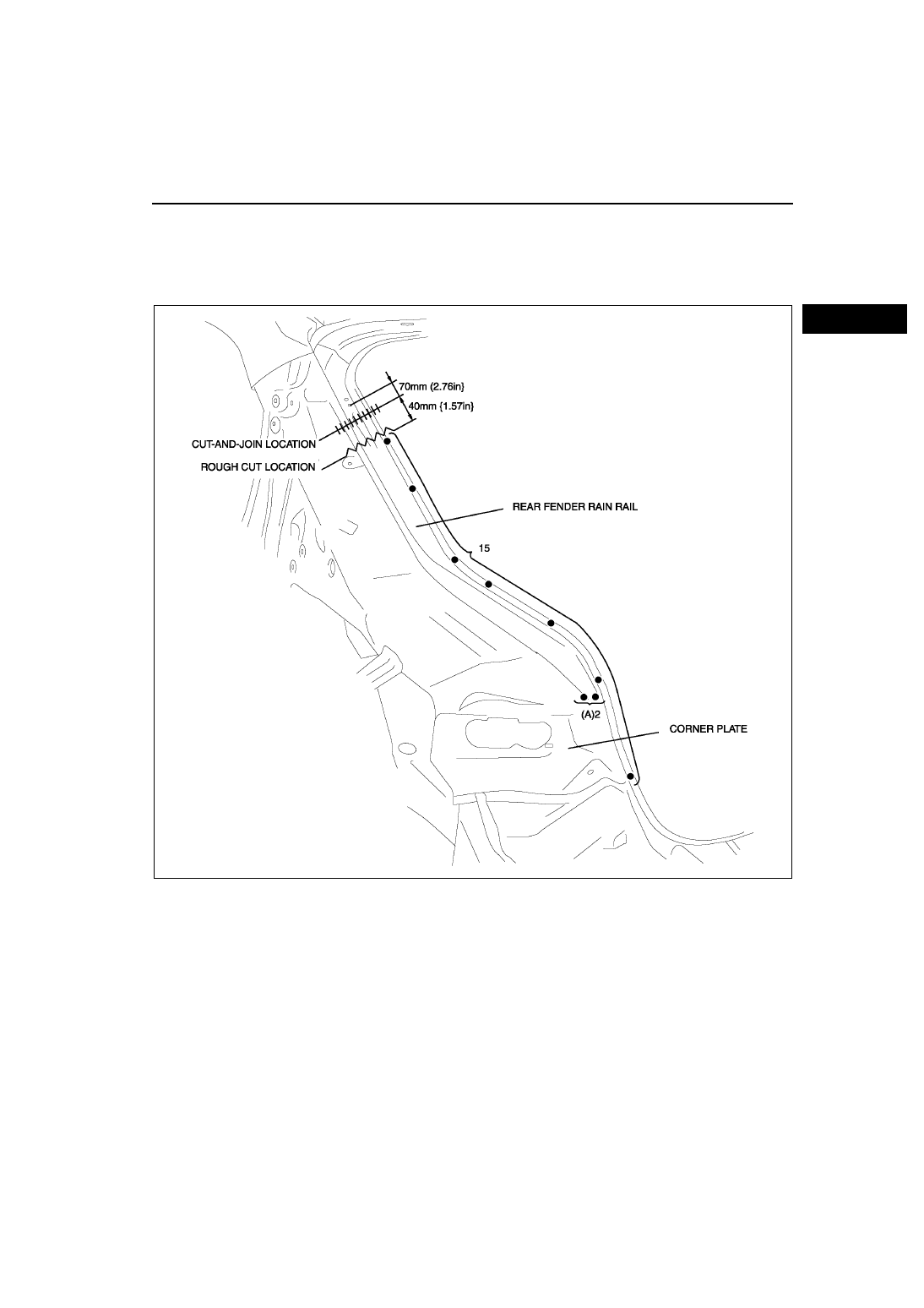

1. Remove the rear fender rain rail and corner plate.

Note

• When removing the rear fender rain rail and the corner plate separately, drill 2 locations indicated by (A).

End Of Sie

A6E9812B029
