III–22

PANEL REPLACEMENT

SIDE SILL PANEL REMOVAL

A6E981270270B01

1. Remove the side sill panel.
2. Drill the 3 weld locations indicated by (A), from the room side.
3. Remove the side sill reinforcement.

End Of Sie

A6E9812B021

PANEL REPLACEMENT

III–23

III

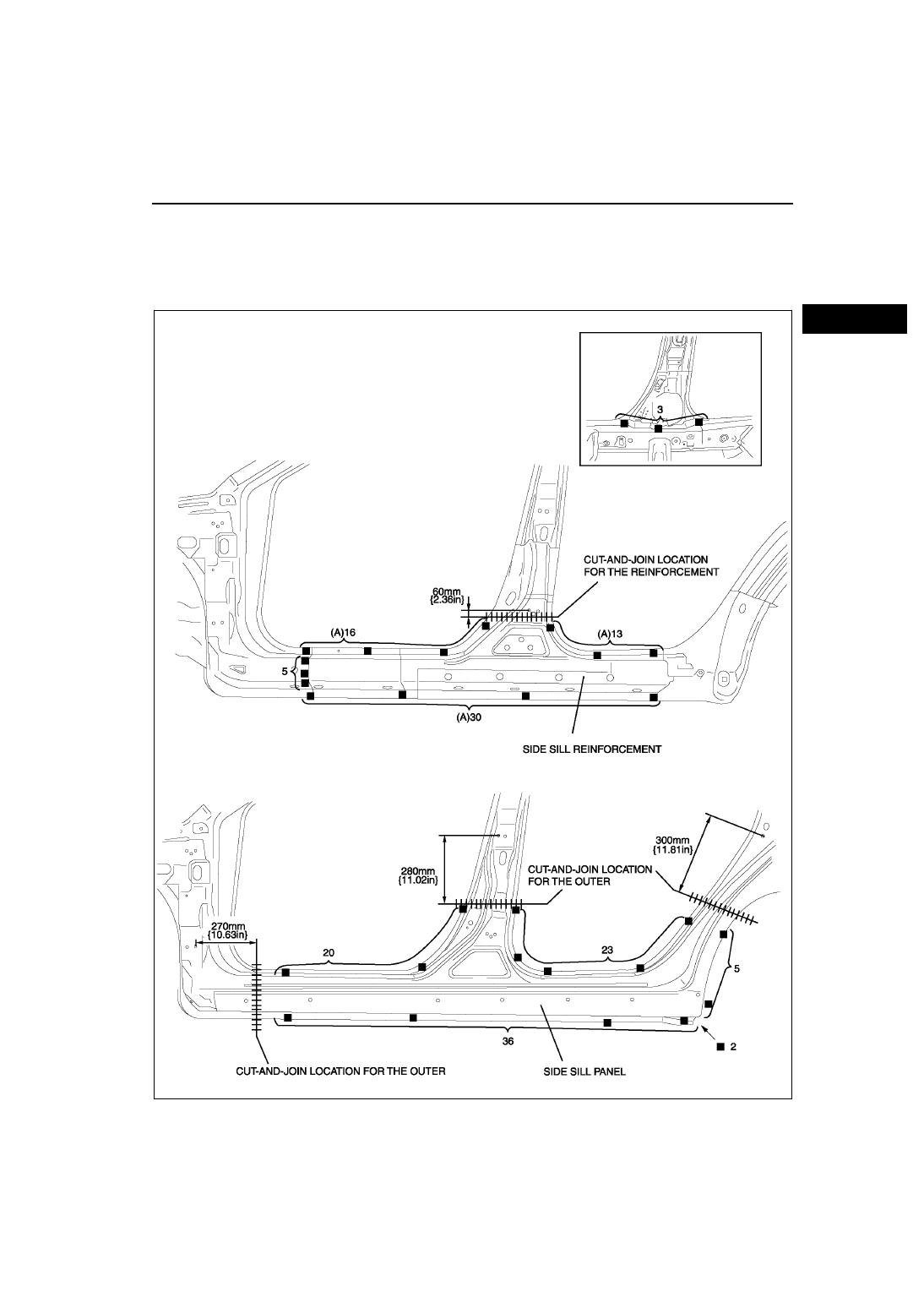

SIDE SILL PANEL INSTALLATION

A6E981270270B02

1. When joining the new and old parts, temporarily install and fit the new part in position, measure each dimension

according to the body dimension, then adjust the position to align it to the standard dimensions.

2. Drill holes for plug welds before installing new parts.
3. Plug welding of 59 weld locations indicated by (A), during installation of the side sill panel.
4. After trial-fitting new parts, make sure the related parts fit properly.

End Of Sie

A6E9812B022

III–24

PANEL REPLACEMENT

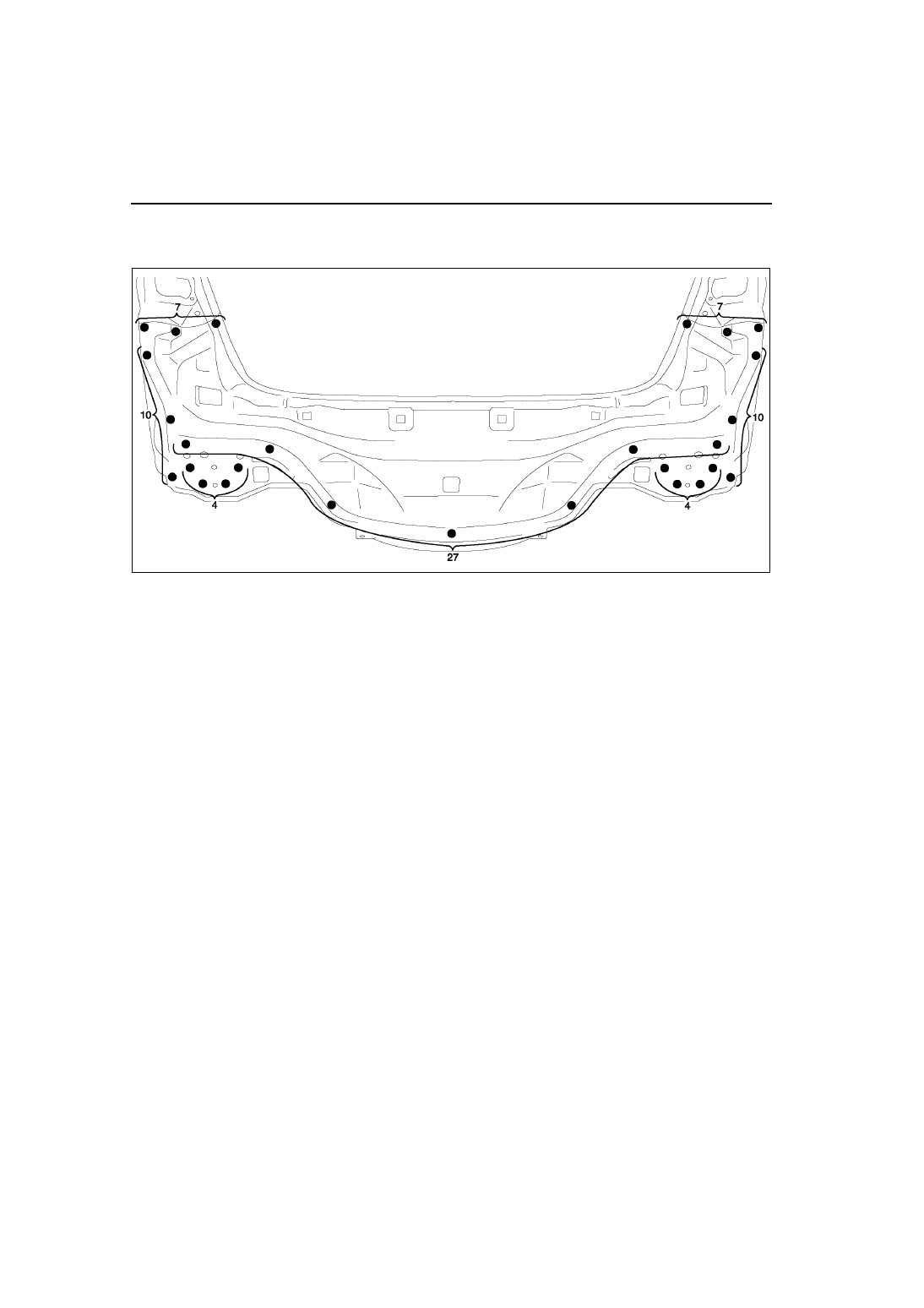

REAR END PANEL REMOVAL

A6E981270750B01

SEDAN

1. Remove the rear end panel.

A6E9812B023

PANEL REPLACEMENT

III–25

III

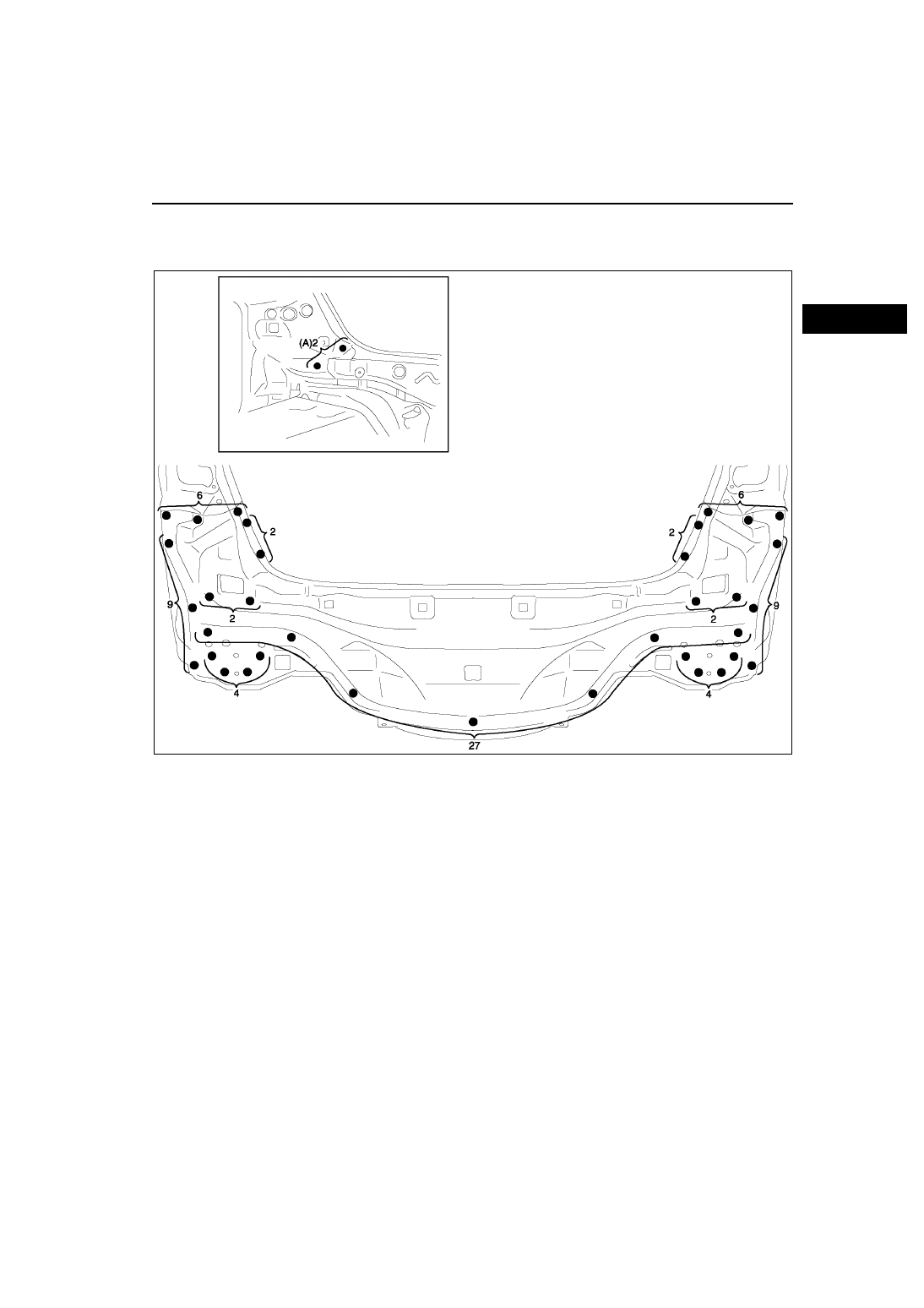

5HB

1. Drill the 2 weld locations indicated by (A), from the room side.
2. Remove the rear end panel.

End Of Sie

A6E9812B025
