Mazda 6. Manual - part 382

U–32

CONTROL SYSTEM

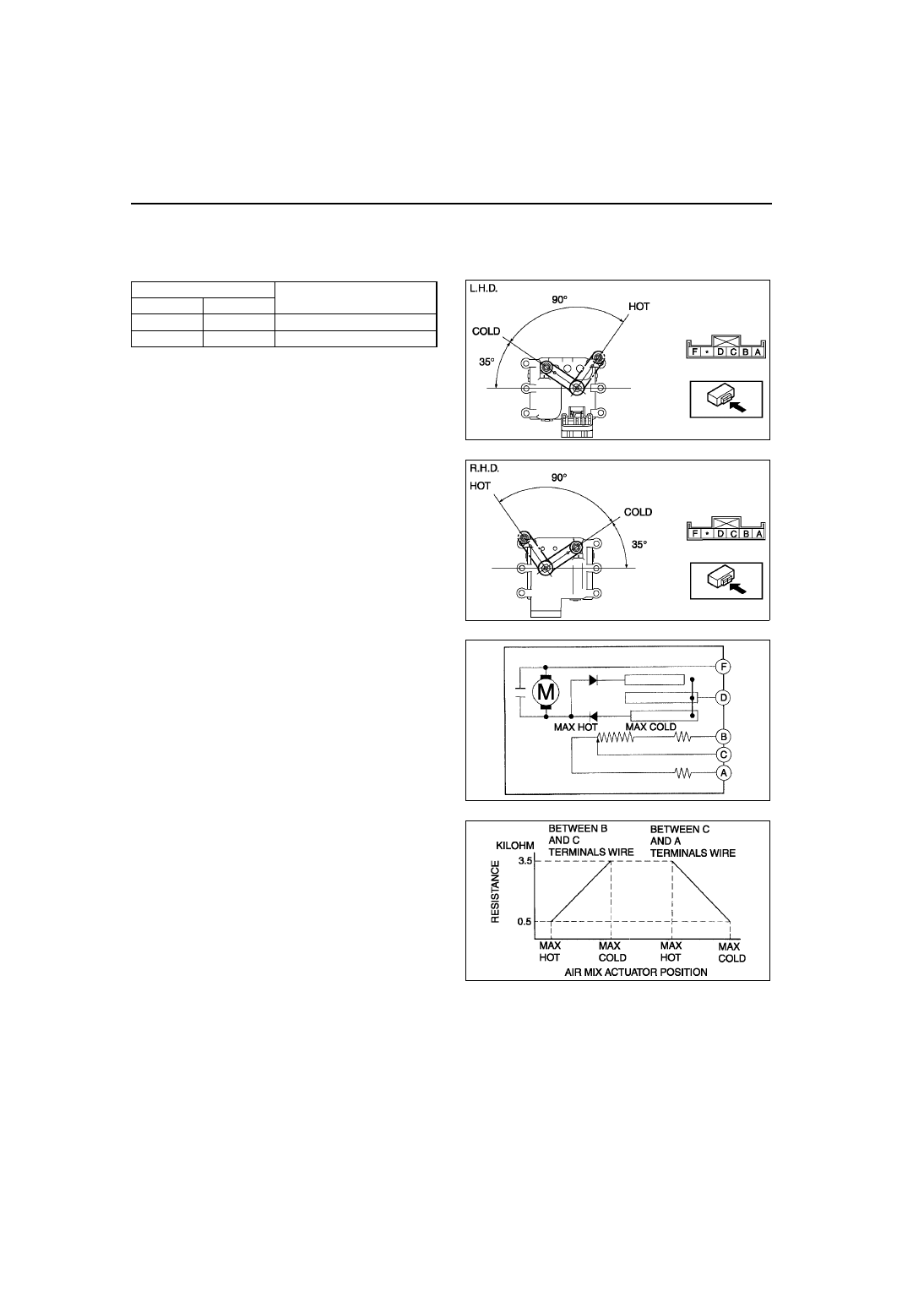

AIR MIX ACTUATOR INSPECTION

A6E854061415W02

1. Connect battery positive voltage to terminal D or F and ground to terminal F or D of the air mix actuator.
2. Verify that the air mix actuator operates as shown below.

• If not as specified, replace the air mix actuator.

3. Verify that the resistance between the terminals

of the air mix actuator are as shown in the graph.

• If not as specified, replace the air mix

actuator.

End Of Sie

Connection

Movement

B+

GND

D

F

COLD

→HOT

F

D

HOT

→COLD

A6E8540W005

A6E8540W006

A6E8540W044

A6E8540W045

CONTROL SYSTEM

U–33

U

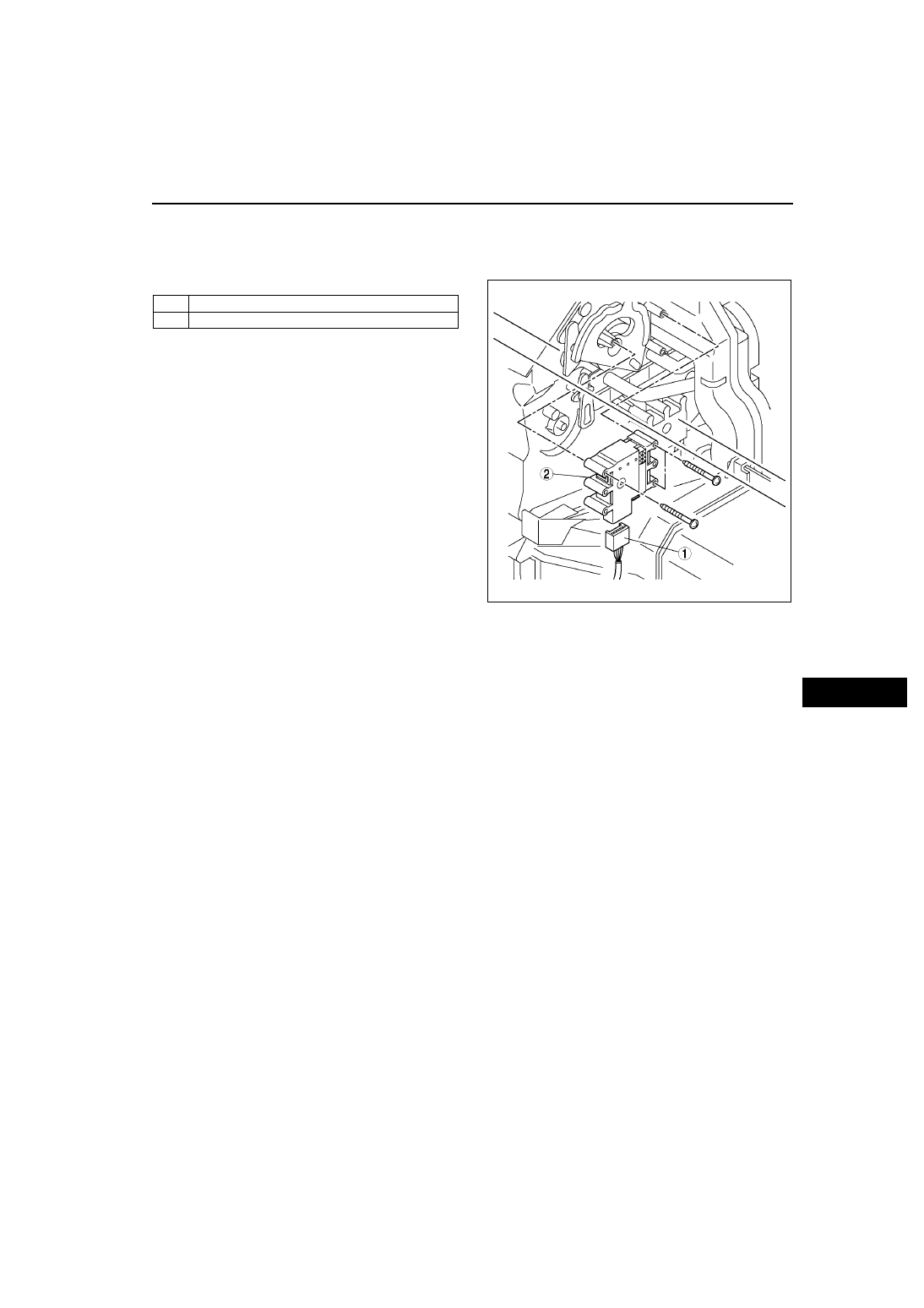

AIRFLOW MODE ACTUATOR REMOVAL/INSTALLATION

A6E854061070W01

1. Disconnect the negative battery cable.
2. Remove the glove compartment.
3. Remove the car navigation unit. (See

T–98 CAR-NAVIGATION UNIT REMOVAL/INSTALLATION

.)

4. Remove in the order indicated in the table.

5. Install in the reverse order of removal.

End Of Sie

1

Airflow mode actuator connector

2

Airflow mode actuator

A6E8540W007

U–34

CONTROL SYSTEM

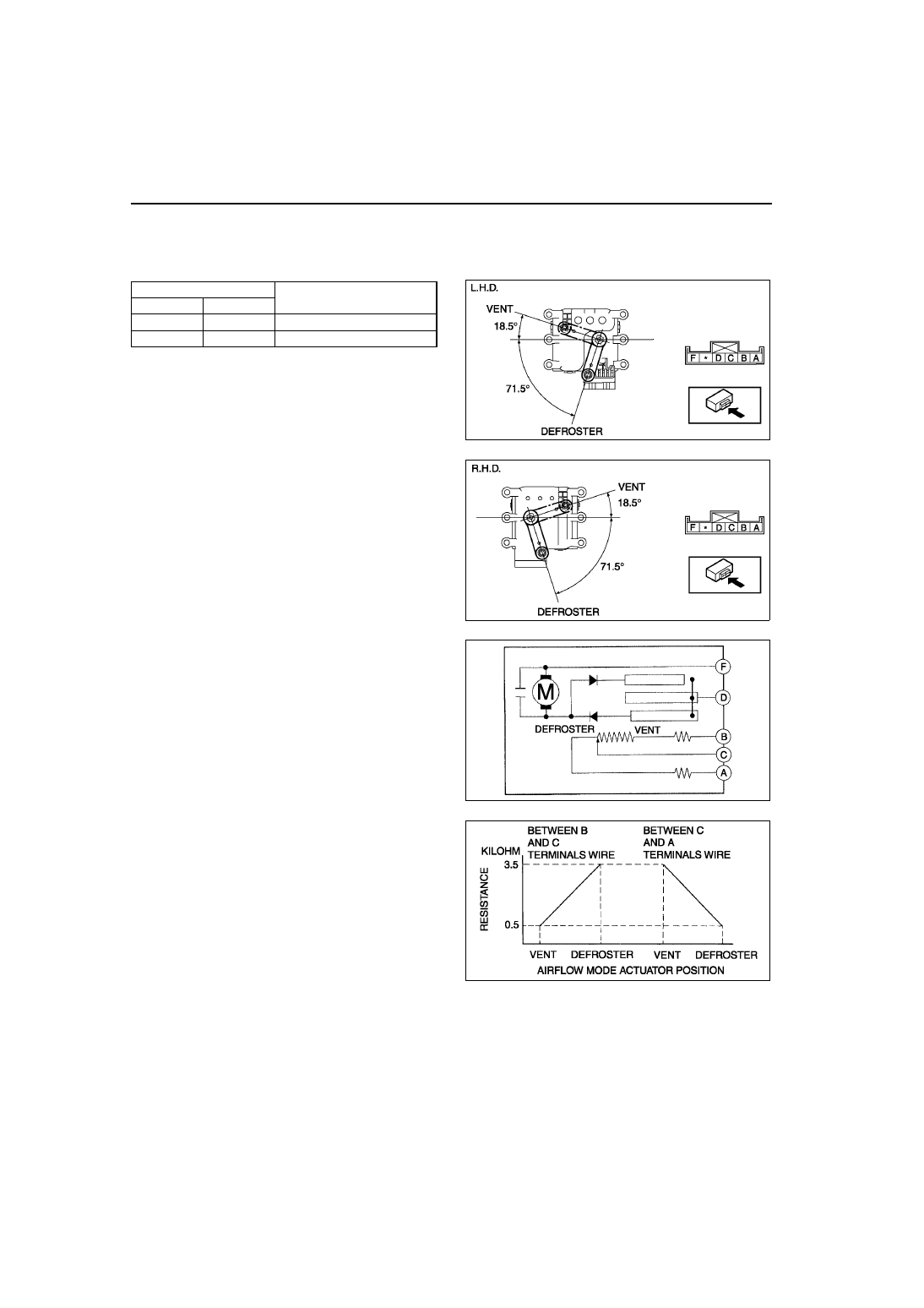

AIRFLOW MODE ACTUATOR INSPECTION

A6E854061070W02

1. Connect battery positive voltage to terminal D or F and ground to terminal F or D of the airflow mode actuator.
2. Verify that the airflow mode actuator operates as shown below.

• If not as specified, replace the airflow mode actuator.

3. Verify that the resistance between the terminals

of the airflow mode actuator is as shown in the
graph.

• If not as specified, replace the airflow mode

actuator.

End Of Sie

Connection

Movement

B+

GND

D

F

DEFROSTER

→ VENT

F

D

VENT

→ DEFROSTER

A6E8540W008

A6E8540W009

A6E8540W046

A6E8540W047

CONTROL SYSTEM

U–35

U

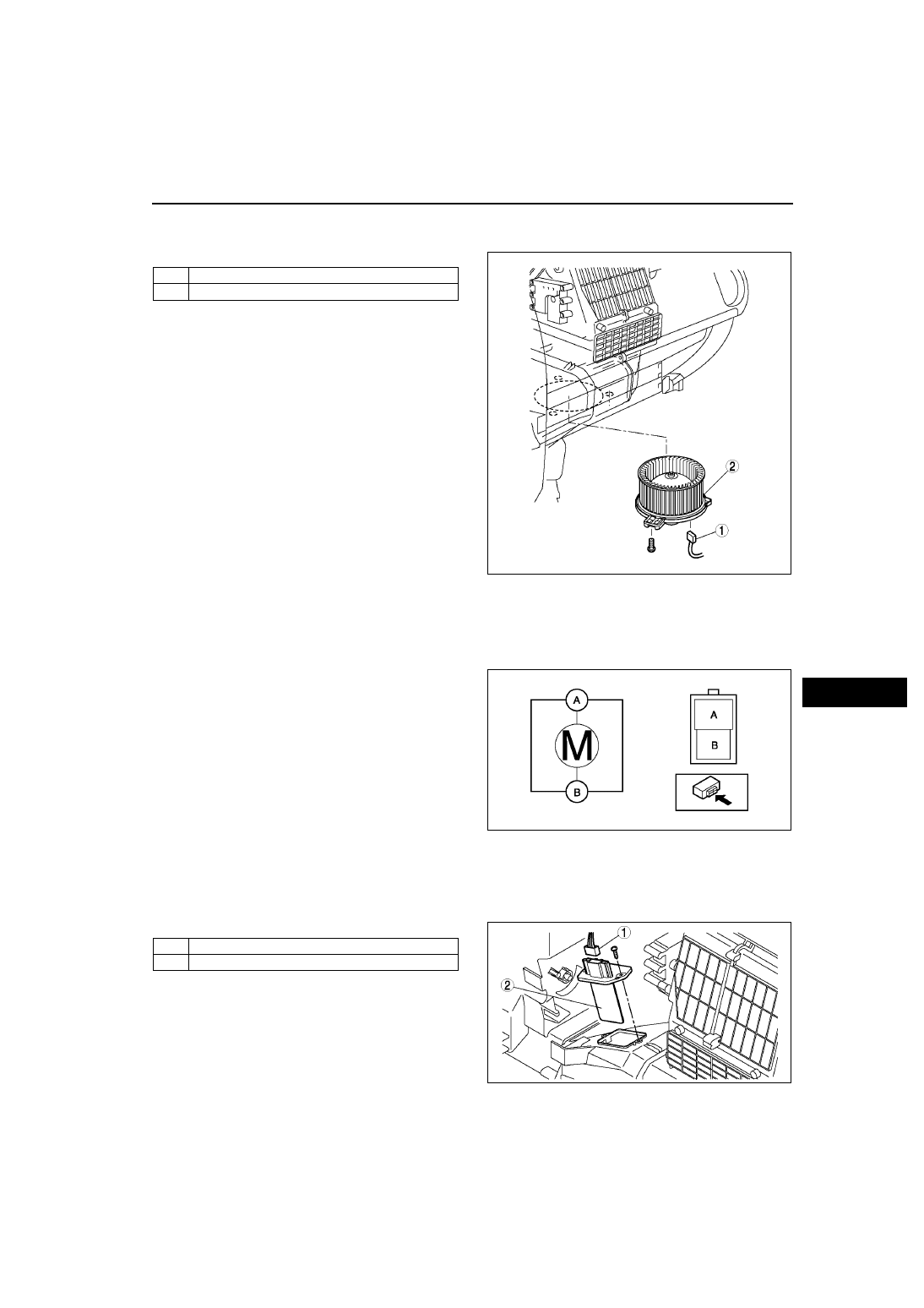

BLOWER MOTOR REMOVAL/INSTALLATION

A6E854061140W01

1. Disconnect the negative battery cable.
2. Remove in the order indicated in the table.

3. Install in the reverse order of removal.

End Of Sie

BLOWER MOTOR INSPECTION

A6E854061140W02

1. Connect battery positive voltage to terminal A and ground to terminal B of the blower motor and verify its

operation.

• If not as specified, replace the blower motor.

End Of Sie

RESISTOR REMOVAL/INSTALLATION

A6E854061215W01

1. Disconnect the negative battery cable.
2. Remove the glove compartment.
3. Remove the car navigation unit. (See

T–98 CAR-NAVIGATION UNIT REMOVAL/INSTALLATION

.)

4. Remove in the order indicated in the table.

5. Install in the reverse order of removal.

End Of Sie

1

Blower motor connector

2

Blower  motor

A6E8540W060

A6E8540W010

1

Resistor connector

2

Resistor

A6E8540W011
