AIR BAG SYSTEM

T–130–1

T

T–130BODY ELECTRICAL SYSTEM

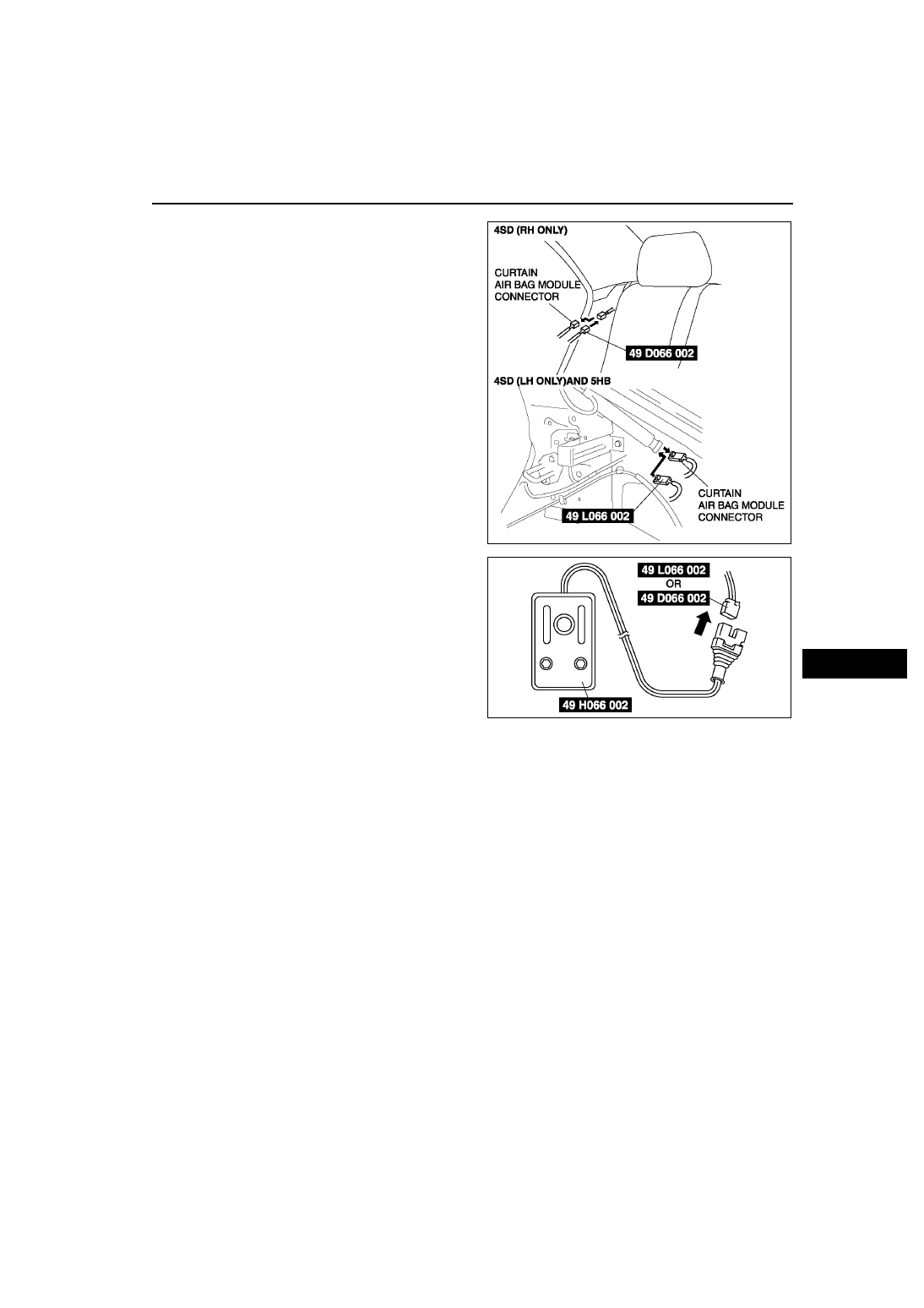

3. Disconnect the curtain air bag module connector.
4. Connect the SST (Adapter harness) to the curtain

air bag module.

5. Connect the SST (Deployment tool) to the SST

(Adapter harness).

6. Connect the red clip of the SST (Deployment tool)

to the positive battery terminal and the black clip
to the negative battery terminal.

7. Verify that the red light on the SST (Deployment

tool) is illuminated.

8. Make sure all persons are standing at least 6 m

{20 ft} from the vehicle.

End Of Sie

AIR BAG SYSTEM

A6E8130W012

A6E8130W051

AIR BAG SYSTEM

T–131

T

TBODY ELECTRICAL SYSTEM

9. Press the activation switch on the SST

(Deployment tool) to deploy the curtain air bag
module.

Pre-tensioner seat belt

1. Remove the B-pillar lower trim.
2. Remove the pre-tensioner seat belt and connect

the SST (Adapter harness) to it as shown in the
figure. (See

S–100 FRONT SEAT BELT

REMOVAL/INSTALLATION

.)

3. Install the pre-tensioner seat belt.

4. Connect the SST (Deployment tool) to the SST

(Adapter harness).

5. Connect the red clip of the SST (Deployment tool)

to the positive battery terminal and the black clip
to the negative battery terminal.

6. Verify that the red light on the SST (Deployment

tool) is illuminated.

7. Make sure all persons are standing at least 6 m

{20 ft} from the vehicle.

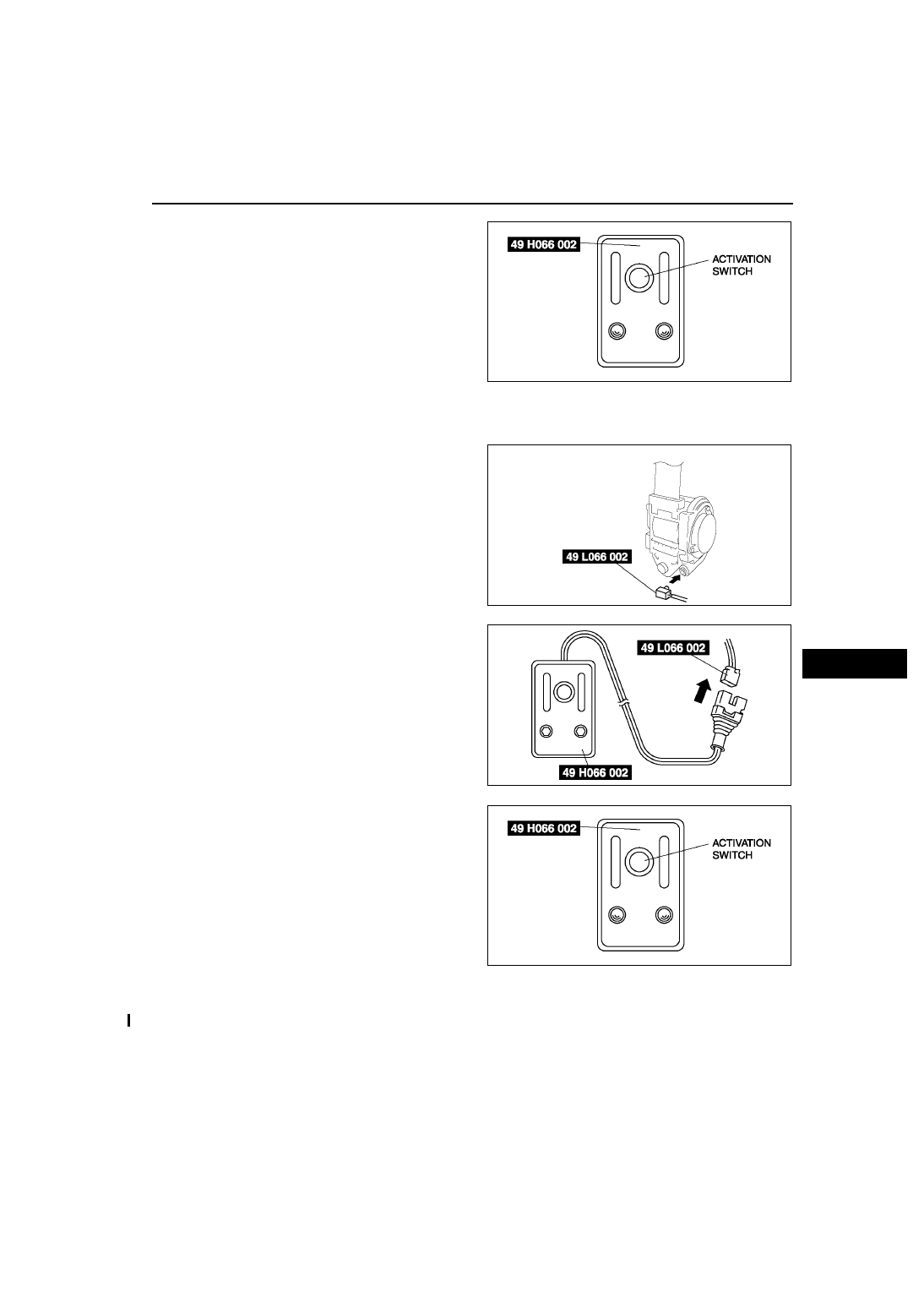

8. Press the activation switch on the SST

(Deployment tool) to deploy the pre-tensioner
seat belt.

Deployment Procedure for Outside of Vehicle

1. Inspect the SST (Deployment tool). (See

T–140 INSPECTION OF SST (DEPLOYMENT TOOL)

.)

2. Turn the ignition switch to LOCK position.
3. Disconnect the negative battery cable and wait for more than 1 minute.
4. Follow the appropriate procedure for deploying the driver-side air bag module, passenger-side air bag module,

side air bag module, curtain air bag module, or pre-tensioner seat belt.

AIR BAG SYSTEM

A6E8130W028

A6E8130W030

A6E8130W052

A6E8130W028

T–132

AIR BAG SYSTEM

Driver-side air bag module

Warning

• The driver-side air bag module is a dual inflator type. If one inflator is forced to operate (deploy),

the other may operate (deploy) accidentally. To prevent injury while disposing of the air bag
module, make sure to operate (deploy) both driver-side air bag module inflators simultaneously,
following the procedure below.

1. Remove the driver-side air bag module. (See

T–120 DRIVER-SIDE AIR BAG MODULE REMOVAL/

INSTALLATION

.)

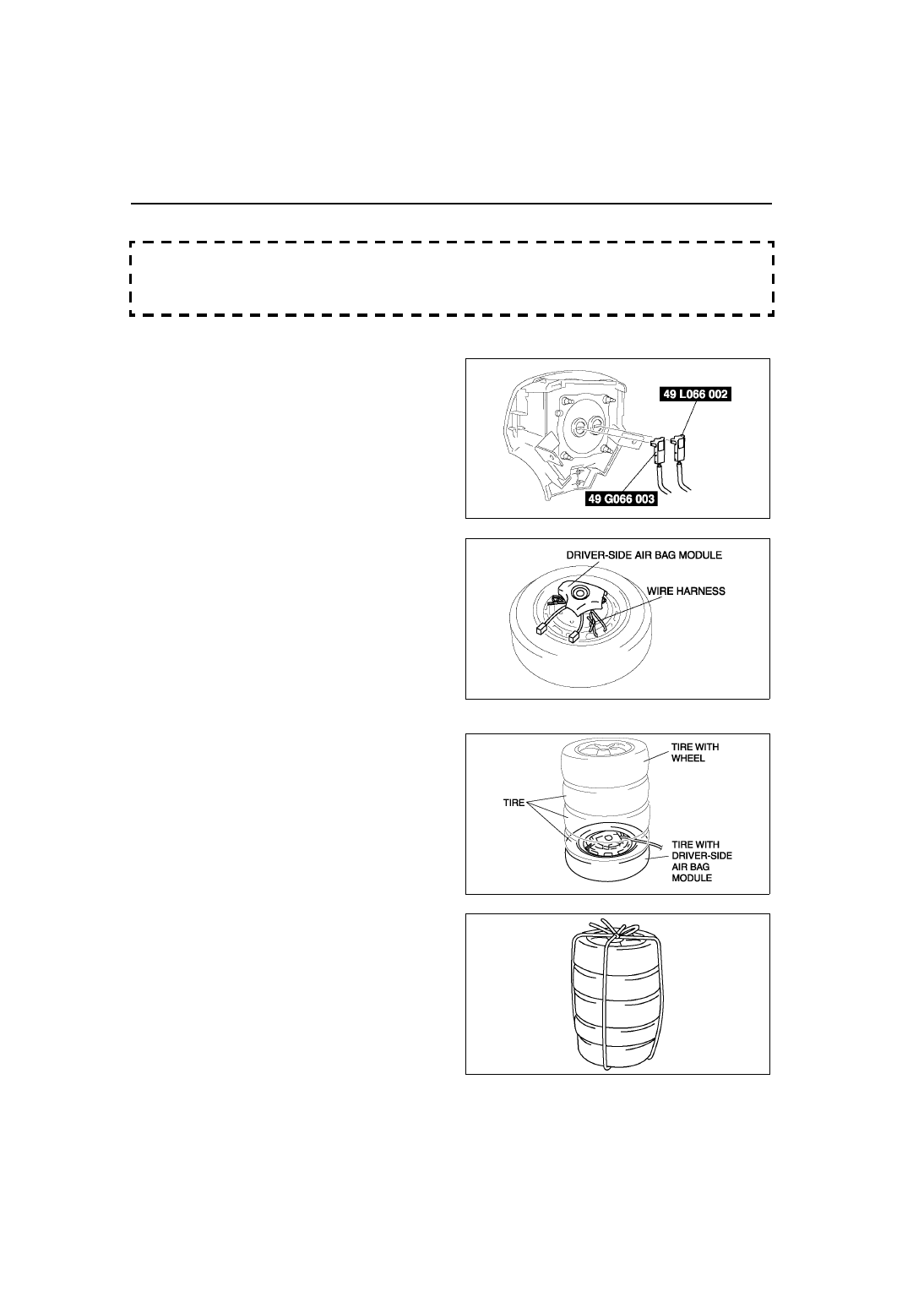

2. Connect the SST (Adapter harness) to the driver-

side air bag module as shown in the figure,

3. Place the driver-side air bag module on the center

of the tire wheel with the module facing up. To
secure the air bag module to the tire wheel, wrap
the wire harness through the wheel and around
the bolt installation hole at least four times.

Warning

• If the air bag module is not properly

installed to the tire wheel, serious injury
may occur when the module is deployed.
When installing the air bag module to the
tire wheel, make sure the module is
facing up.

4. Stack three tires on top of the tire with the air bag

module. Stack another tire that has a wheel on
top of the four tires.

5. Tie all tires together with wire.

A6E8130W011

A6E8130W031

A6E8130W033

A6E8130W034

AIR BAG SYSTEM

T–133

T

6. Connect the SST (Deployment tool) to the SST

(Adapter harness).

7. Connect both SSTs (Deployment tool) to the

battery. Connect the power supply red clip to the
positive battery terminal, and the black clip to the
negative battery terminal.

8. Verify that the red lamp on both SSTs

(Deployment tool) is illuminated.

9. Make sure all persons are standing at least 6 m

{20 ft} away from the vehicle.

10. Press the activation switch on the SST

(Deployment tool) connected with 49 L066 002
(a yellow connector) of the SST (Adapter
harness), and after 3 s, press the activation
switch on the other SST (Deployment tool) to
operate (deploy) the air bag module (both
inflators).

Warning

• Verify that air bag module operation

(explosive) sound occurs twice. If no
operation (explosive) sound was heard
or a single operation (explosive) sound
was heard, both inflators would not
have operated (deployed) properly. This may cause serious injury because the air bag module may
operate (deploy) accidentally. If the two operation (explosive) sounds are not heard, perform Step
10 again. In case that the two operation (explosive) sounds in total are not verified even though
Step 10 is performed again, leave the air bag module alone for 30 min or more before getting near
it again.

• The air bag module is very hot immediately after it is operated (deployed). You can be burned. Do

not touch the air bag module for at least 15 min after deployment.

11. Disconnect the SST (Deployment tool) from the SST (Adapter harness).

Passenger-side air bag module

Warning

• The passenger-side air bag module is a dual inflator type. If one inflator is forced to operate

(deploy), the other may operate (deploy) accidentally. To prevent injury while disposing of the air
bag module, make sure to operate (deploy) both passenger-side air bag module inflators
simultaneously, following the procedure below.

1. Remove the passenger-side air bag module. (See

T–121 PASSENGER-SIDE AIR BAG MODULE REMOVAL/

INSTALLATION

.)

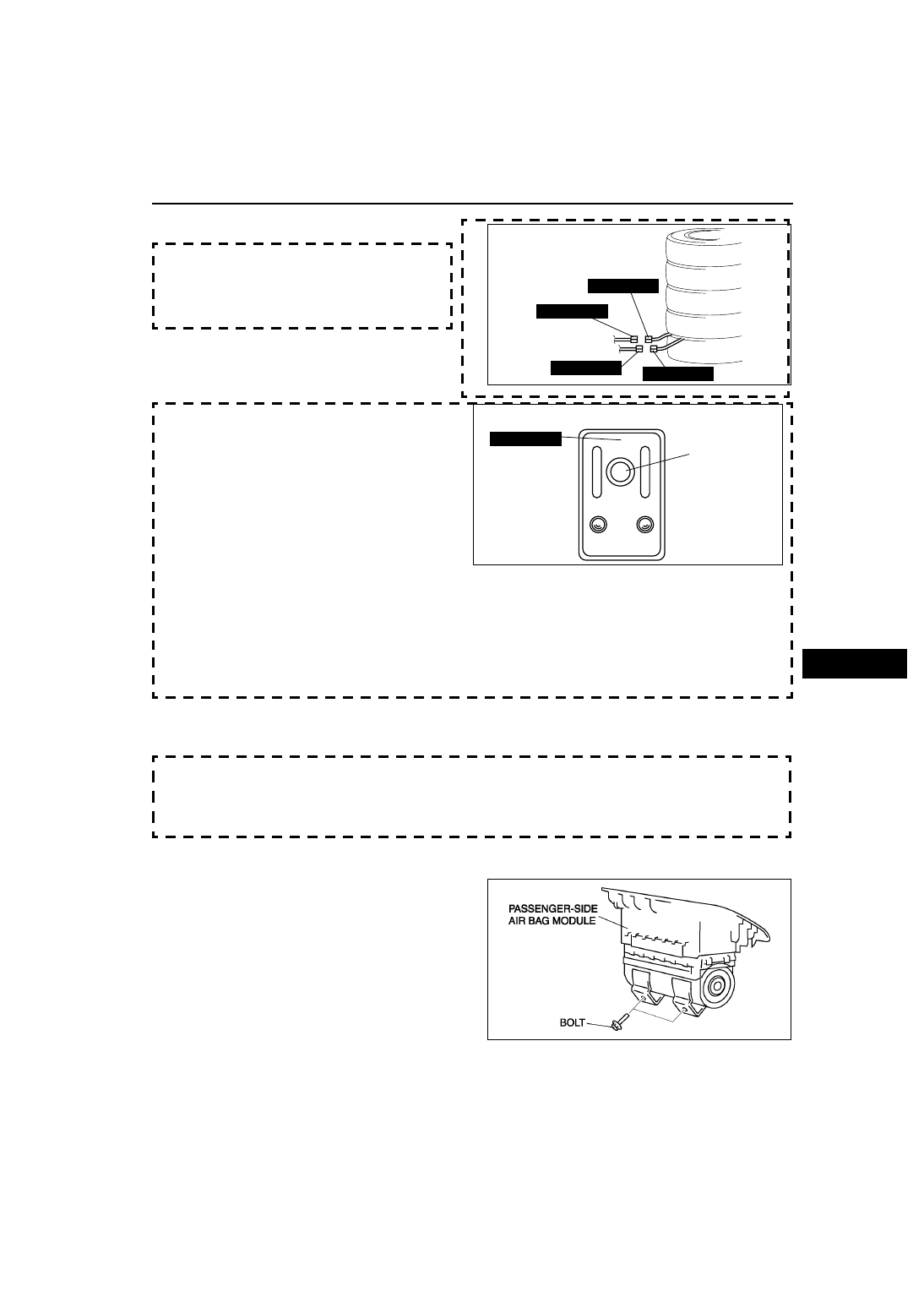

2. Install the bolts to the passenger-side air bag

module.

49 H066 002

49 L066 002

49 G066 003

49 H066 002

BHJ0810W106

49 H066 002

ACTIVATION
SWITCH

A6E8130W028

A6E8130W035
