T–92

IMMOBILIZER SYSTEM

Key Replacement

Note

• Perform this procedure to erase a previously registered key code and register a new key.

• If a new key code is registered by following this procedure, the engine will not start using the previously

registered keys. The keys need to be re-registered.

1. Cut new transponder equipped key(s) if necessary.
2. Connect the SST (WDS).
3. Using key 1, turn ignition switch to ON position.

• Valid key: The security light illuminates, then turns off after approx. 3 seconds.

• New key: The security light flashes rapidly for approx. 1 minute and start displaying the DTC 15 (WDS or

equivalent: DTC B1601).

(1) Perform security access approval. (See

T–92–1 Security Access Procedure

.)

(2) Select "Ignition Key Code Erase".

Note

• Do not select any other command from this menu.

(3) Turn key 1 to LOCK position for more than 1 second.
(4) Turn key 1 to ON position for more than 3 seconds. (After approx. 1 minute security light: DTC 21 (WDS

or equivalent: DTC B1213) is output.)

(5) Verify the security light is illuminated, then turn key 1 to LOCK position.
(6) Remove key 1 from steering lock.

4. Using key 2, turn ignition switch to ON position for more than 3 second. Observe that security light illuminates

(for approx. 3 seconds).
(1) Verify the security light is not illuminated, then turn key 2 to LOCK position and remove from steering lock.

5. If there are 3—8 keys (valid and/or new keys), repeat Step 5.
6. Verify that the engine starts using the registered key.

End Of Sie

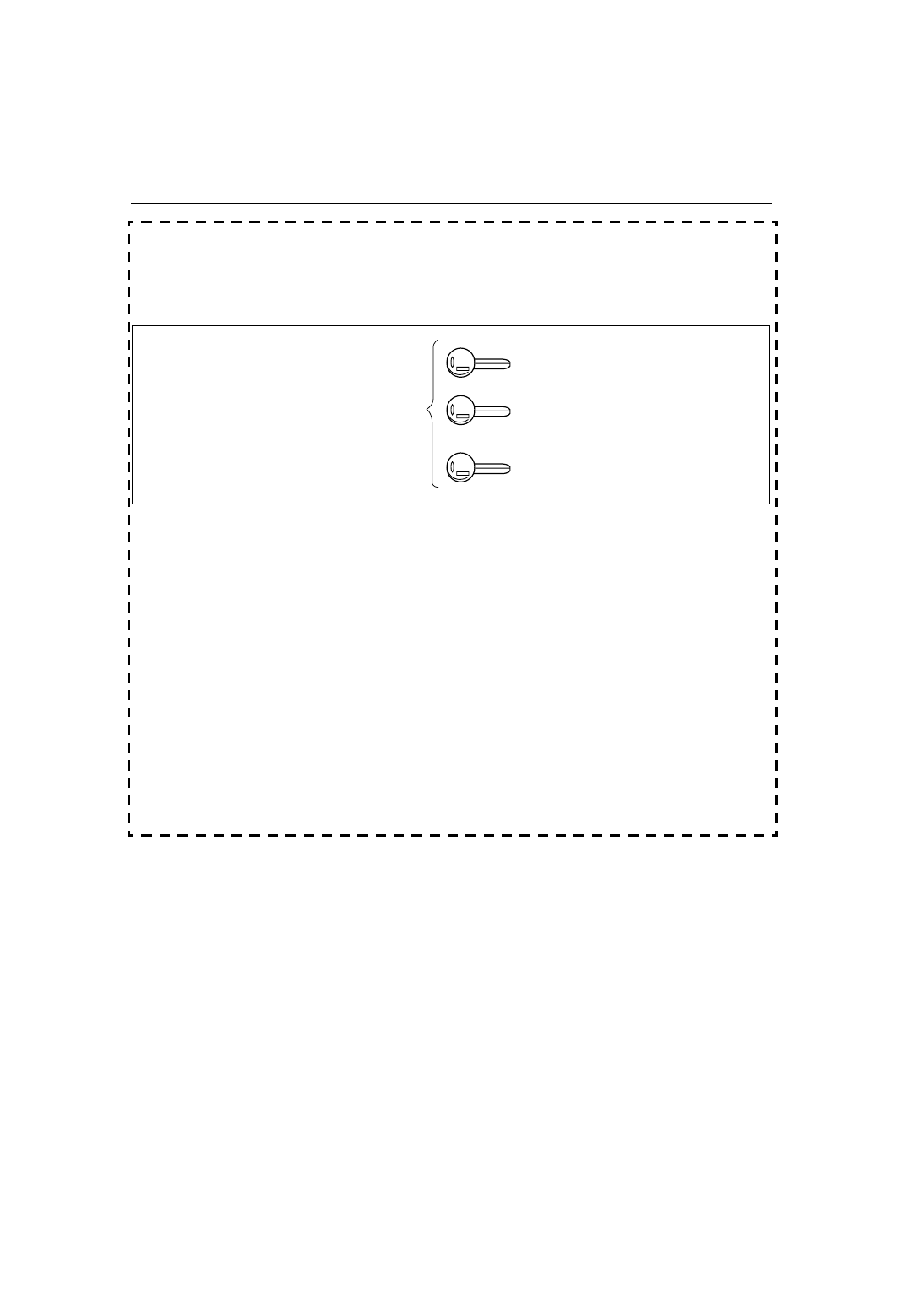

VALID OR
NEW KEY

KEY 1

KEY 2

KEY 3

A6E8122W002

IMMOBILIZER SYSTEM

T–92–1

T

T–92BODY ELECTRICAL SYSTEM

PCM Replacement

• After PCM replacement, refer to the procedure for "Key Replacement", and perform registration. (See

T–92 Key

Replacement

.)

Note

• Two or more valid keys are necessary to start engine.

Customer Spare Key Programming Without Using SST (WDS) Set-up

Note

• With this function, the need for use of the SST (WDS) to perform key registration when following the

"When the customer has two or more valid keys" procedure can be optionally enabled or disabled. This
function is provided to prohibit drivers from performing the reprogram procedure on vehicles owned by
rental car companies or other large vehicle fleet owners.

1. Connect the SST (WDS).
2. Using valid or new key, turn ignition switch to ON position.
3. Perform security access approval. (See

T–92–1 Security Access Procedure

.)

4. Select "Customer Spare Key Programming Enable/Disable".

• Enable: Key registration can be performed without using the SST (WDS).

• Disable: Key registration can only be performed using the SST (WDS).

Note

• At the time of new vehicle delivery, the function is set on "Enable".

Security Access Procedure

Note

• When using a SST (WDS) to perform "Ignition Key Code Erase" or "Customer Spare Key Programming

Enable/Disable", it is necessary to obtain security access approval.

1. Connect the SST (WDS).
2. Select "Tool box", "Body", "Security", and then "PATS Functions" (in this order).
3. The SST (WDS). will read out an outcode depending on the designated procedure.

Caution

• After reading out the outcode, do not turn ignition switch from LOCK to ON position 5 times,

otherwise the outcode value will be changed.

4. Access the Mazda official website to obtain the incode that corresponds to the outcode. Refer to Service

Information Ref. No. A001/02 for details of this procedure.

5. Input the incode to the SST (WDS).
6. Verify that the security access procedure finishes normally.

End Of Sie

IMMOBILIZER SYSTEM

AUDIO AND NAVIGATION SYSTEM

T–93

T

TBODY ELECTRICAL SYSTEM

ANTI-THEFT SYSTEM

A6E812466900W01

Alarm Conditions

• If the anti-theft system protection has been activated, any one of the following conditions will trigger the system:

— Disconnected battery cable
— Discharged battery
— Disconnected audio unit connectors

• If the system is triggered, the audio unit will then be inoperative when it is reconnected to a power source, and

“code” will flash on the display until the preselected code number is input. If the anti-theft system is triggered,
follow the procedures in “Canceling Anti-theft Operation” to reset the unit.

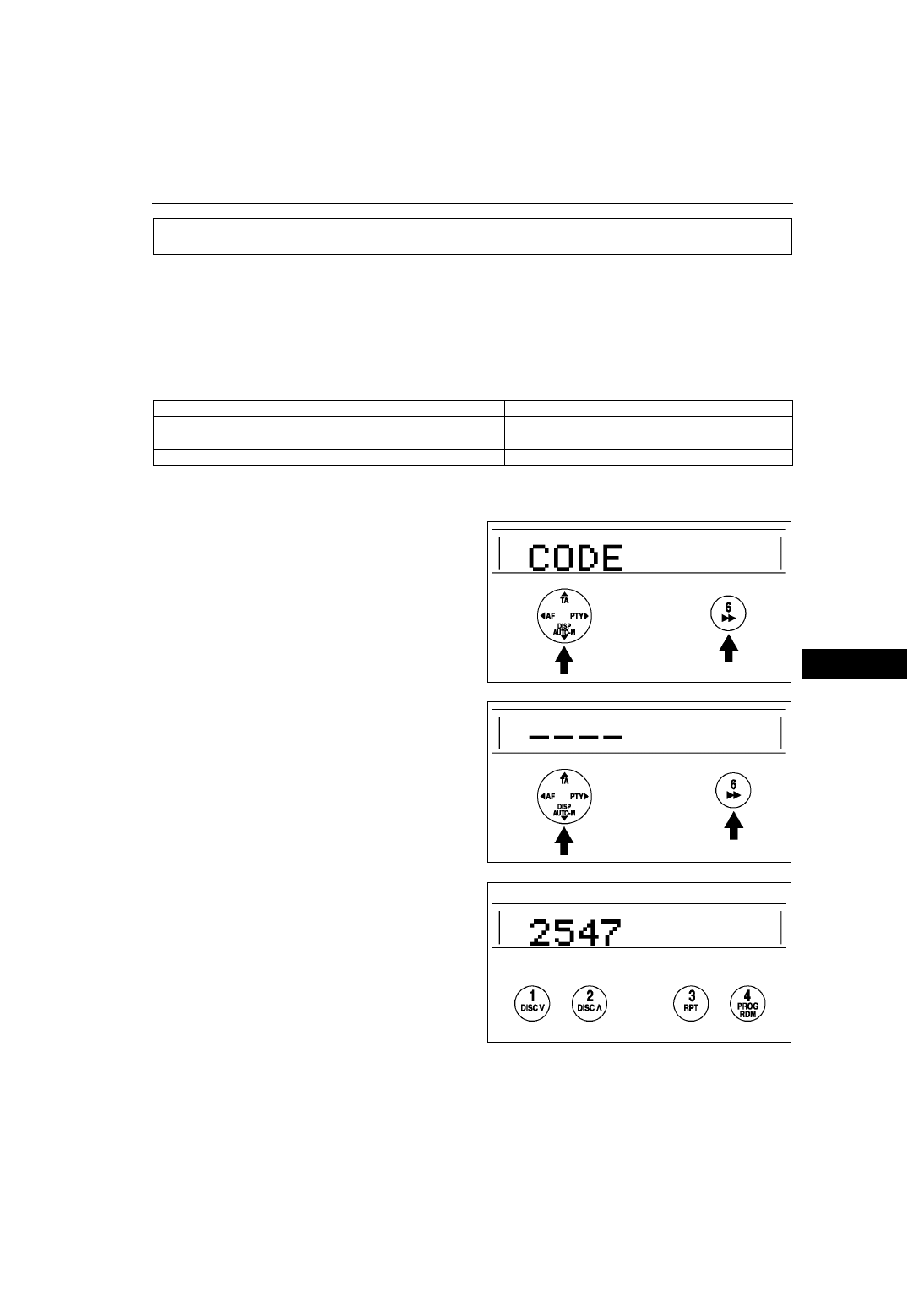

Setting the Code Number
Complete each step (Steps 1–3) within 10 seconds or the setting procedure will be canceled.

1. Turn the ignition switch to ACC position and then turn off the audio unit.
2. First press the AUTO-M button, then

simultaneously press channel button 6 for
approximately 2 seconds until “CODE” appears
on the display.

3. Press the AUTO-M button again, then

simultaneously press channel button 6 until bars
appear on the display.

4. Select a personal code number and record it

before inputting it. If the number is input and then
forgotten, it cannot be canceled, and if the unit is
disconnected again, the audio unit will be
inoperative.

5. Use channel buttons 1–4 to input the selected

code number. Press button 1 for the first digit, 2
for the second, 3 for the third, and 4 for the last
digit. Input the number within 10 seconds. If the
display is deleted, repeat the procedure from Step
1.

Note

• Perform Step 6 within 10 seconds after

Step 5.

AUDIO AND NAVIGATION SYSTEM

Operation

Reference

Input code number to activate anti-theft system

Setting the Code Number

Delete previous code number and set new number

Canceling the Code Number

Resume audio unit operation after anti-theft system is triggered

Canceling Anti-theft Operation

A6E8124W025

A6E8124W026

A6E8124W027

T–94

AUDIO AND NAVIGATION SYSTEM

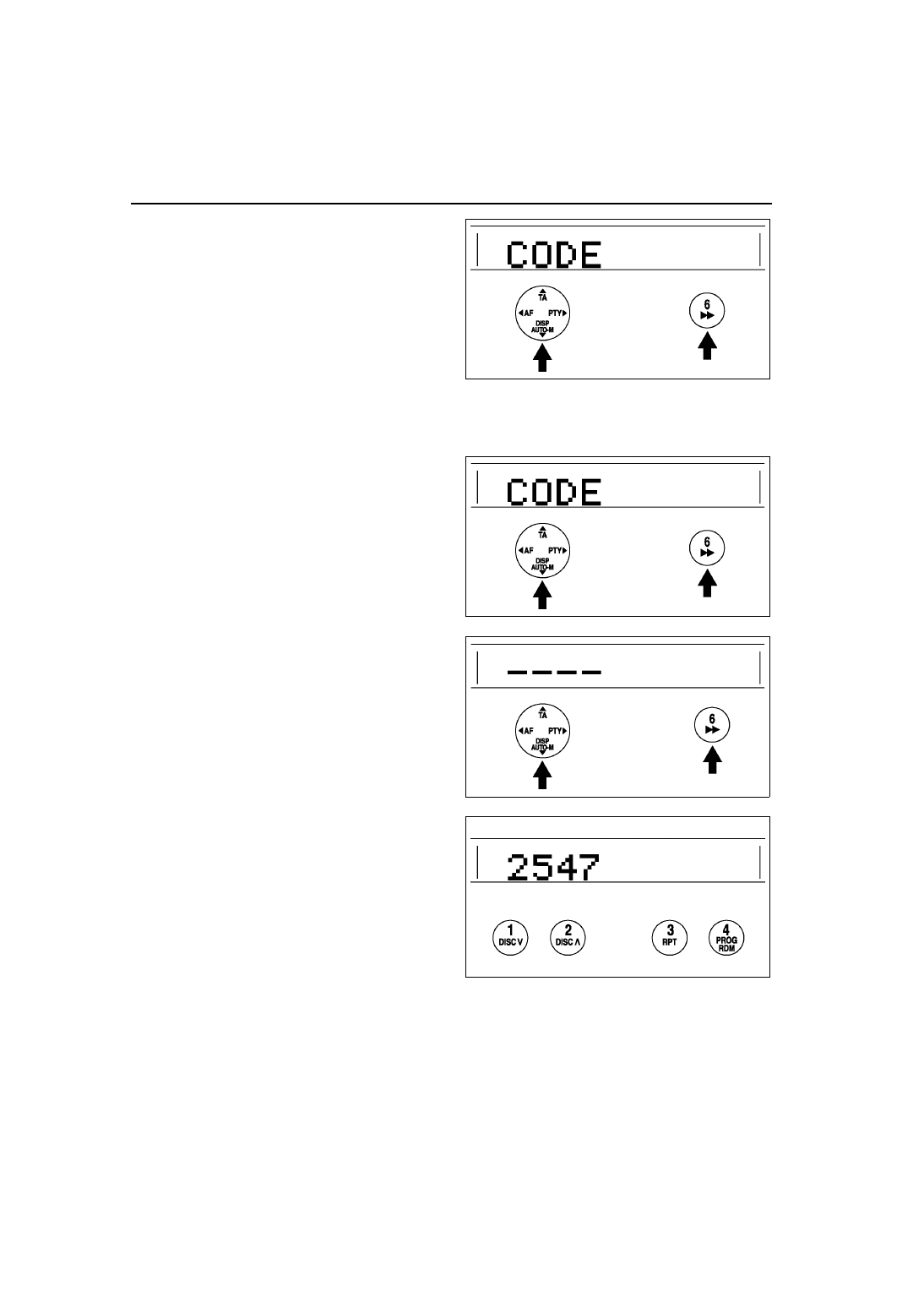

6. With the code number displayed, press the

AUTO-M button, then simultaneously press
channel button 6 for approximately 2 seconds.
“CODE” will be displayed for approximately 5
seconds. After it disappears, the code number is
set.

7. If “Err” (error) appears on the display, repeat the

procedure from Step 1. If input error is repeated
three times, turn the ignition switch to LOCK
position and repeat the procedure from Step 1.

Canceling the Code Number
Complete each step (Steps 1–3) within 10 seconds or the canceling procedure will be canceled.

1. Turn the ignition switch to ACC position and then turn off the audio unit.
2. First press the AUTO-M button, then

simultaneously press channel button 6 for
approximately 2 seconds until “CODE” appears
on the display.

3. Press the AUTO-M button again, then

simultaneously press channel button 6 until bars
appear on the display.

4. Use channel buttons 1–4 to input the current code

number. Press button 1 for the first digit, 2 for the
second, 3 for the third, and 4 for the last digit.
Input the number within 10 seconds. If the
display is deleted, repeat the procedure from Step
1.

Note

• Perform Step 5 within 10 seconds after

Step 4.
