T–64

WIPER AND WASHER

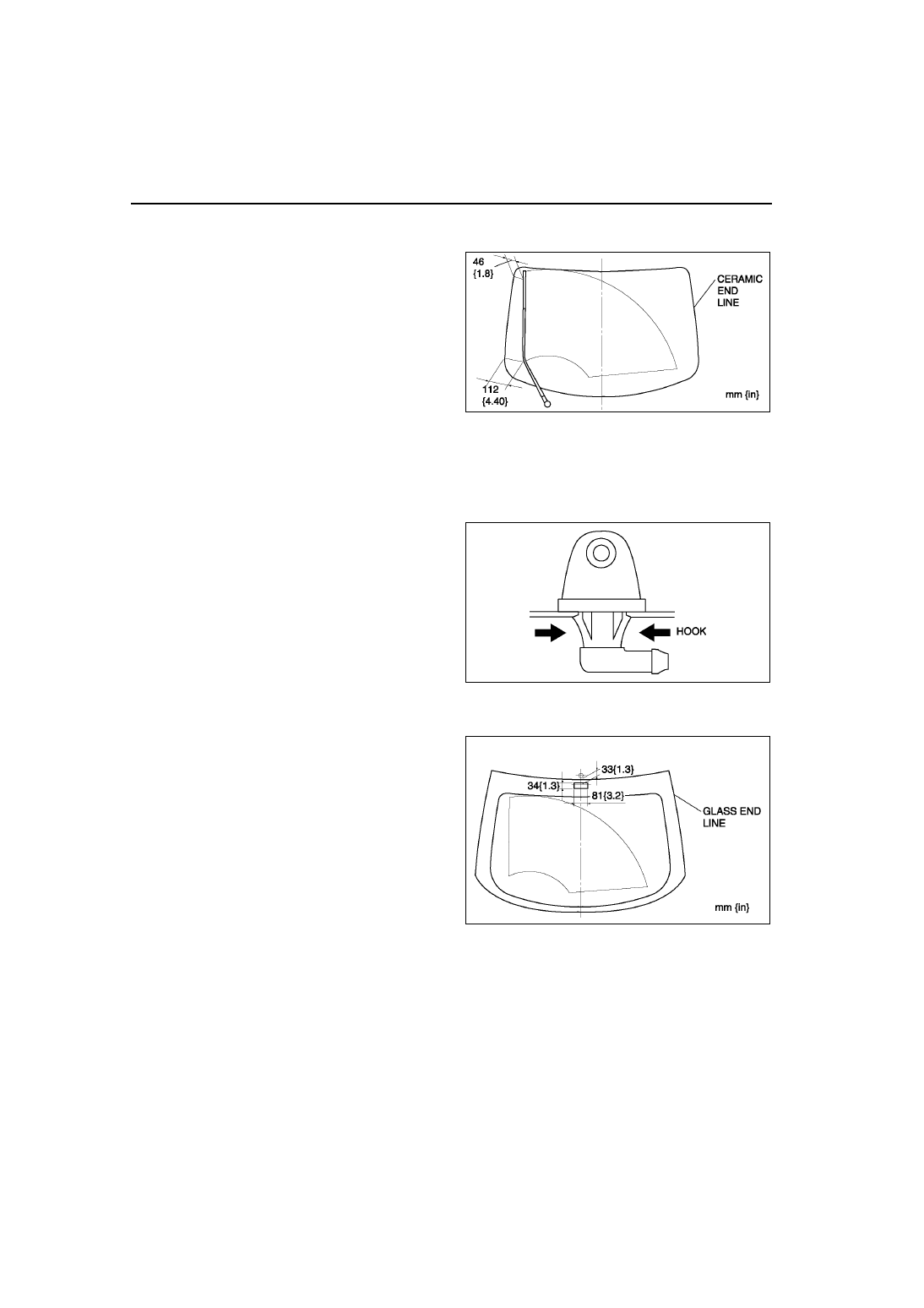

REAR WIPER ARM AND BLADE ADJUSTMENT

A6E811667420W02

1. Operate the rear wiper motor to set the wiper in the park position.
2. Set the rear wiper arm onto the ceramics end line.

End Of Sie

REAR WASHER NOZZLE REMOVAL/INSTALLATION

A6E811667511W01

1. Disconnect the negative battery cable.
2. Remove the liftgate upper trim. (See

S–94 LIFTGATE UPPER TRIM REMOVAL/INSTALLATION

)

3. Remove the rear washer hose from the rear washer nozzle.
4. Compress the tabs of the rear washer nozzle.
5. Pull the rear washer nozzle out to remove it.
6. Install in the reverse order of removal.
7. Adjust the rear washer nozzle. (See

T–64 REAR

WASHER NOZZLE ADJUSTMENT

.)

End Of Sie

REAR WASHER NOZZLE ADJUSTMENT

A6E811667511W02

1. Insert a needle or an equivalent tool into the spray

hole of the rear washer nozzle and adjust the
nozzle direction as shown.

End Of Sie

REAR WASHER NOZZLE CLEANING

A6E811667511W03

1. Clean the rear washer nozzle. (See

T–60 WINDSHIELD WASHER NOZZLE CLEANING

.)

End Of Sie

A6E8116W109

A6E8116W105

A6E8116W108

WIPER AND WASHER

T–65

T

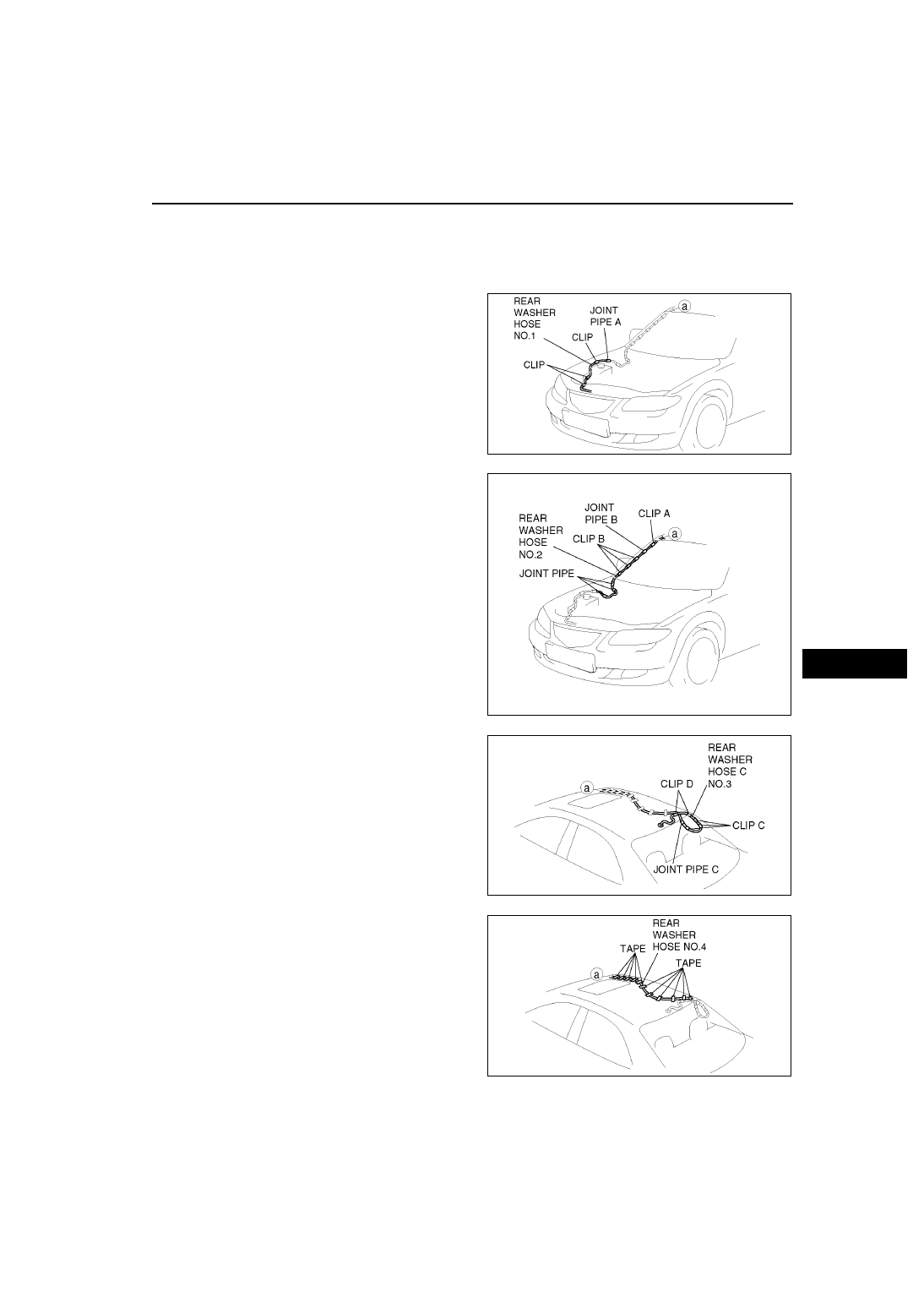

REAR WASHER HOSE REMOVAL/INSTALLATION

A6E811667470W01

1. Disconnect the negative battery cable.
2. Remove the washer tank. (See

T–58 WASHER TANK REMOVAL/INSTALLATION

)

3. Partially peel off the right side mud guard.
4. Remove rear washer hose No.1 from the clips.
5. Remove rear washer hose No.1 and joint pipe A.
6. Remove the A-pillar trim. (See

S–87 A-PILLAR

TRIM REMOVAL

)

7. Remove rear washer hose No.2 from clip A.
8. Remove clips B from the body.
9. Remove rear washer hose No.2 and joint pipes B.

10. Remove the C-pillar trim. (See

S–89 C-PILLAR

TRIM REMOVAL/INSTALLATION

)

11. Remove the liftgate upper trim. (See

S–94

LIFTGATE UPPER TRIM REMOVAL/
INSTALLATION

)

12. Remove rear washer hose No.3 from clip C.
13. Remove clips D from the body.
14. Remove rear washer hose No.3 and joint pipe C.
15. Remove the headliner. (See

S–96 HEADLINER

REMOVAL/INSTALLATION

)

16. Remove the tape from rear washer hose No.4.
17. Install in the reverse order of removal.

End Of Sie

A6E8116W148

A6E8116W149

A6E8116W201

A6E8116W202

T–66

WIPER AND WASHER

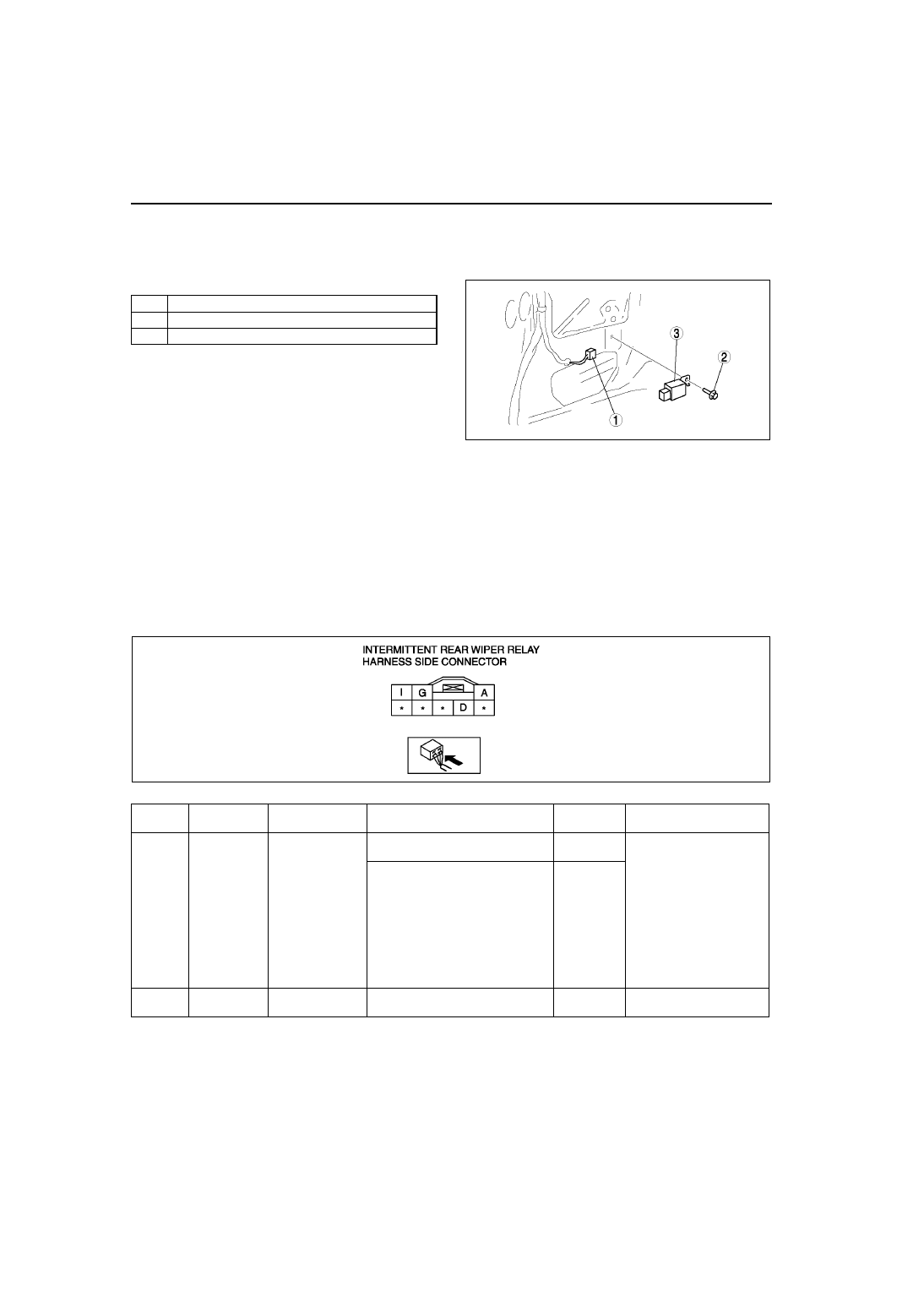

INTERMITTENT REAR WIPER RELAY REMOVAL/INSTALLATION

A6E811666810W01

5HB

1. Disconnect the negative battery cable.
2. Remove the trunk side trim. (See

S–92 TRUNK SIDE TRIM REMOVAL/INSTALLATION

)

3. Remove in the order indicated in the table.

4. Install in the reverse order of removal.

End Of Sie

INTERMITTENT REAR WIPER RELAY INSPECTION

A6E811666810W02

1. Connect the connector to the intermittent rear wiper relay.
2. Connect the negative battery cable.
3. Measure the voltage at the intermittent rear wiper relay using voltmeter.

• When inspecting terminal D for continuity, disconnect the intermittent rear wiper relay connector.

4. If the value are not as specified in the Terminal Voltage List (Reference), inspect the parts under “Action” and

related wiring harnesses.

5. If the system does not work properly even though the parts or related wiring harnesses do not have any

malfunction, replace the intermittent rear wiper relay.

Terminal Voltage Table (Reference)

1

Connector

2

Bolt

3

Interittent rear wiper relay

A6E8116W101

Terminal

Signal

Connected to

Test condition

Voltage (V)/

Continuity

Action

A

Autostop

Rear wiper motor

Rear wiper is operating (INT
position or ON position)

Alternates 0

and B+

• Inspect R. WIP 10 A

fuse

• Inspect wiper and

washer switch (See

T–

68 WIPER AND
WASHER SWITCH
INSPECTION

)

• Inspect rear wiper

motor (See

T–62

REAR WIPER MOTOR
INSPECTION

)

• Inspect related harness

Other

B+

D

GND

GND

Under any condition: inspect for
continuity to ground

Yes

• Inspect GND

• Inspect related harness

A6E8116W134

WIPER AND WASHER

T–67

T

End Of Sie

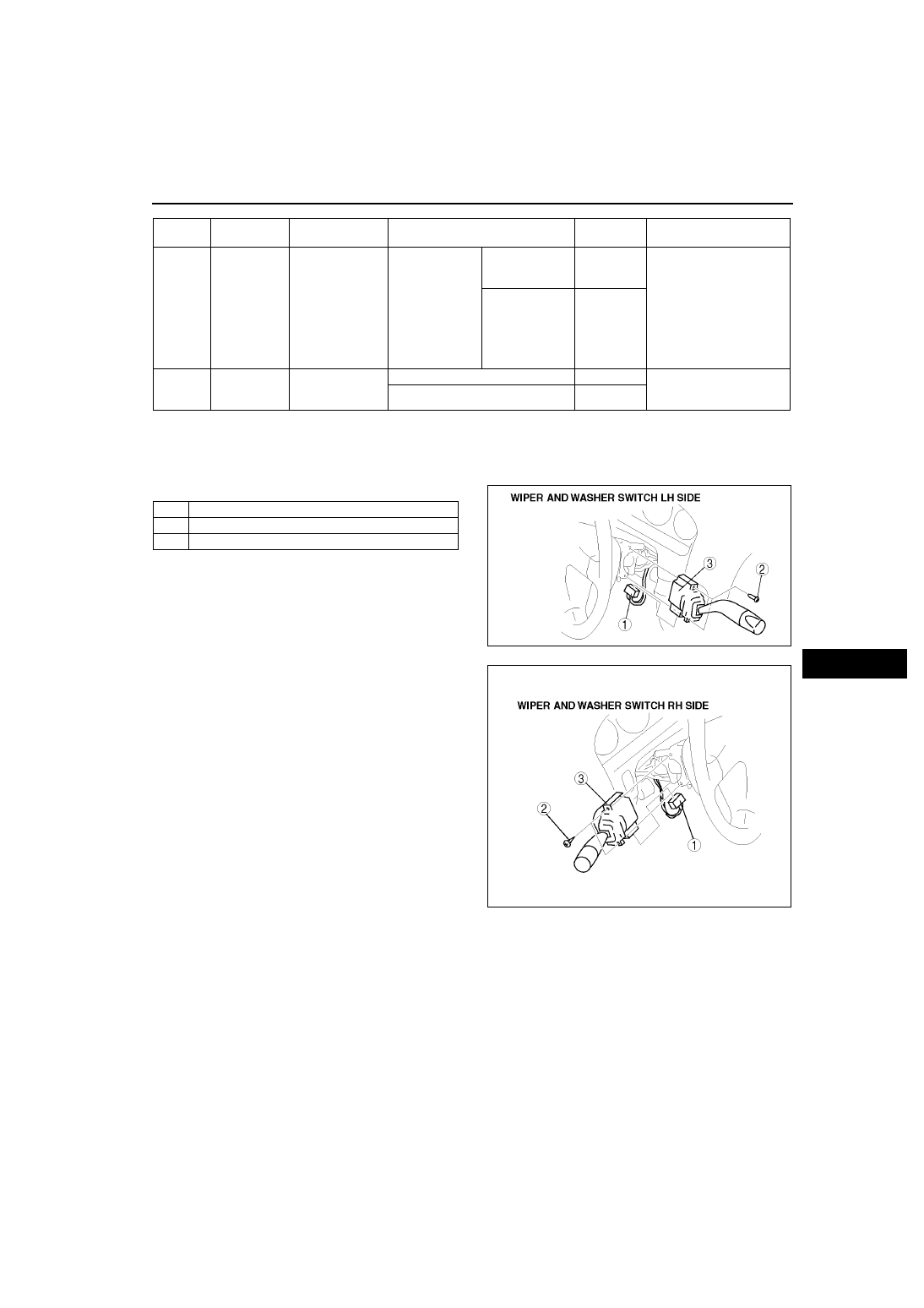

WIPER AND WASHER SWITCH REMOVAL/INSTALLATION

A6E811666122W01

1. Disconnect the negative battery cable.
2. Remove the column cover. (See

S–84 COLUMN COVER REMOVAL/INSTALLATION

)

3. Remove in the order indicated in the table.

4. Install in the reverse order of removal.

End Of Sie

G

Rear wiper
switch INT

Rear wiper switch

Ignition switch at
ON position

Rear wiper
switch at INT
position

0

• Inspect R. WIP 10 A

fuse

• Inspect wiper and

washer switch (See

T–

68 WIPER AND
WASHER SWITCH
INSPECTION

)

• Inspect related harness

• Rear wiper

switch at
OFF position

• Rear wiper

switch at ON
position

B+

I

IG 2

R. WIP 10 A fuse

Ignition switch at ON position

B+

• Inspect R. WIP 10 A

fuse

• Inspect related harness

Other

0

Terminal

Signal

Connected to

Test condition

Voltage (V)/

Continuity

Action

1

Connector

2

Screw

3

Wiper and washer switch

A6E8116W203
