EXTERIOR ATTACHMENT

S–51

S

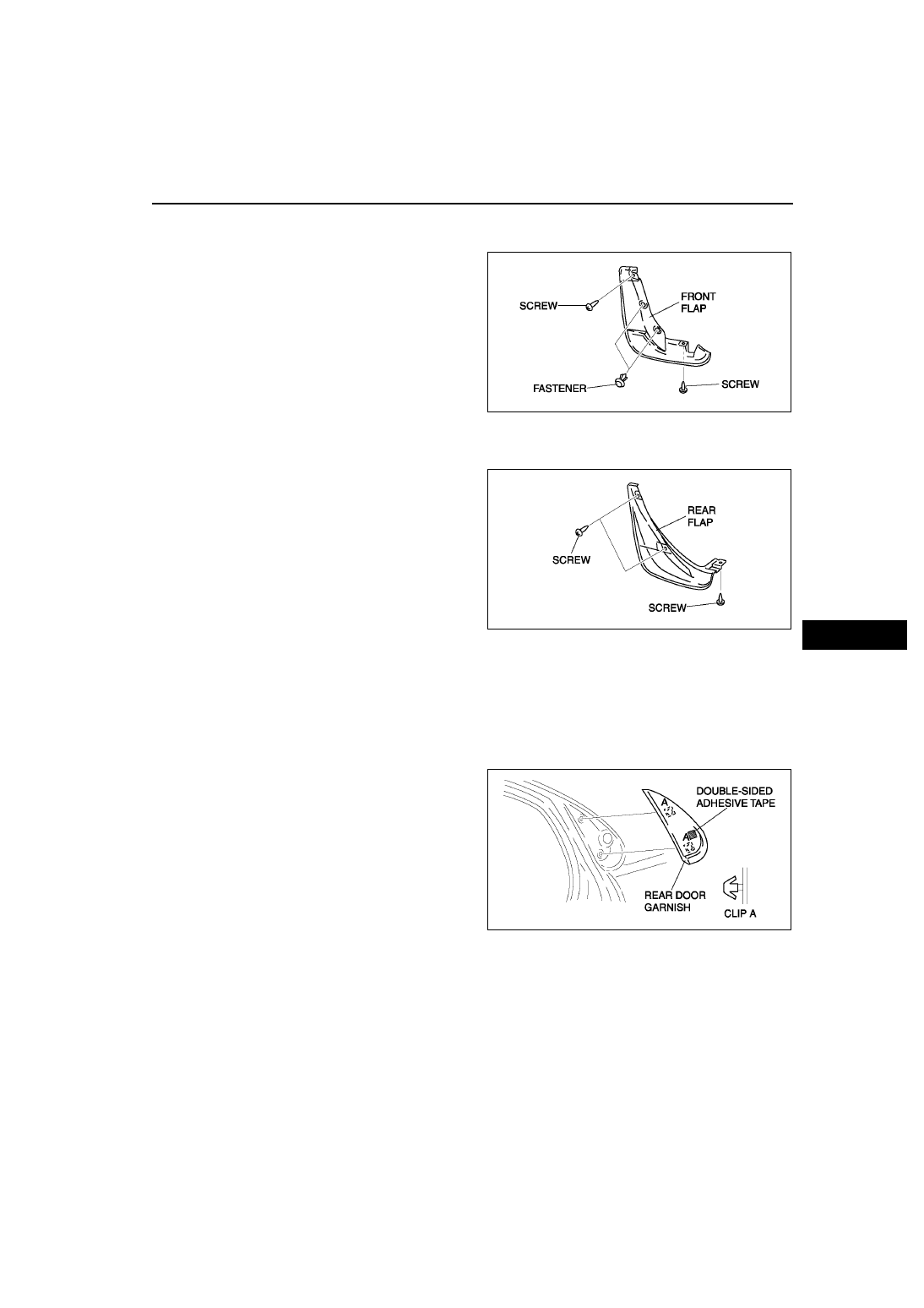

FRONT FLAP REMOVAL/INSTALLATION

A6E772851840W01

1. Remove the screws and fastner.
2. Remove the front flap.
3. Install in the reverse order of removal.

End Of Sie

REAR FLAP REMOVAL/INSTALLATION

A6E772851940W01

1. Remove the screws.
2. Remove the rear flap.
3. Install in the reverse order of removal.

End Of Sie

REAR DOOR GARNISH REMOVAL

A6E772850030W01

1. Disengage the door garnish clips using a fastener remover.
2. While cutting the double-sided adhesive tape using a screwdriver or a razor, separate the rear door garnish

from the body.

Warning

• Using a razor with bare hands can cause injury. Always wear gloves when using a razor.

3. Remove the rear door garnish.

End Of Sie

A6E7728W011

A6E7728W012

A6E7728W009

S–52

EXTERIOR ATTACHMENT

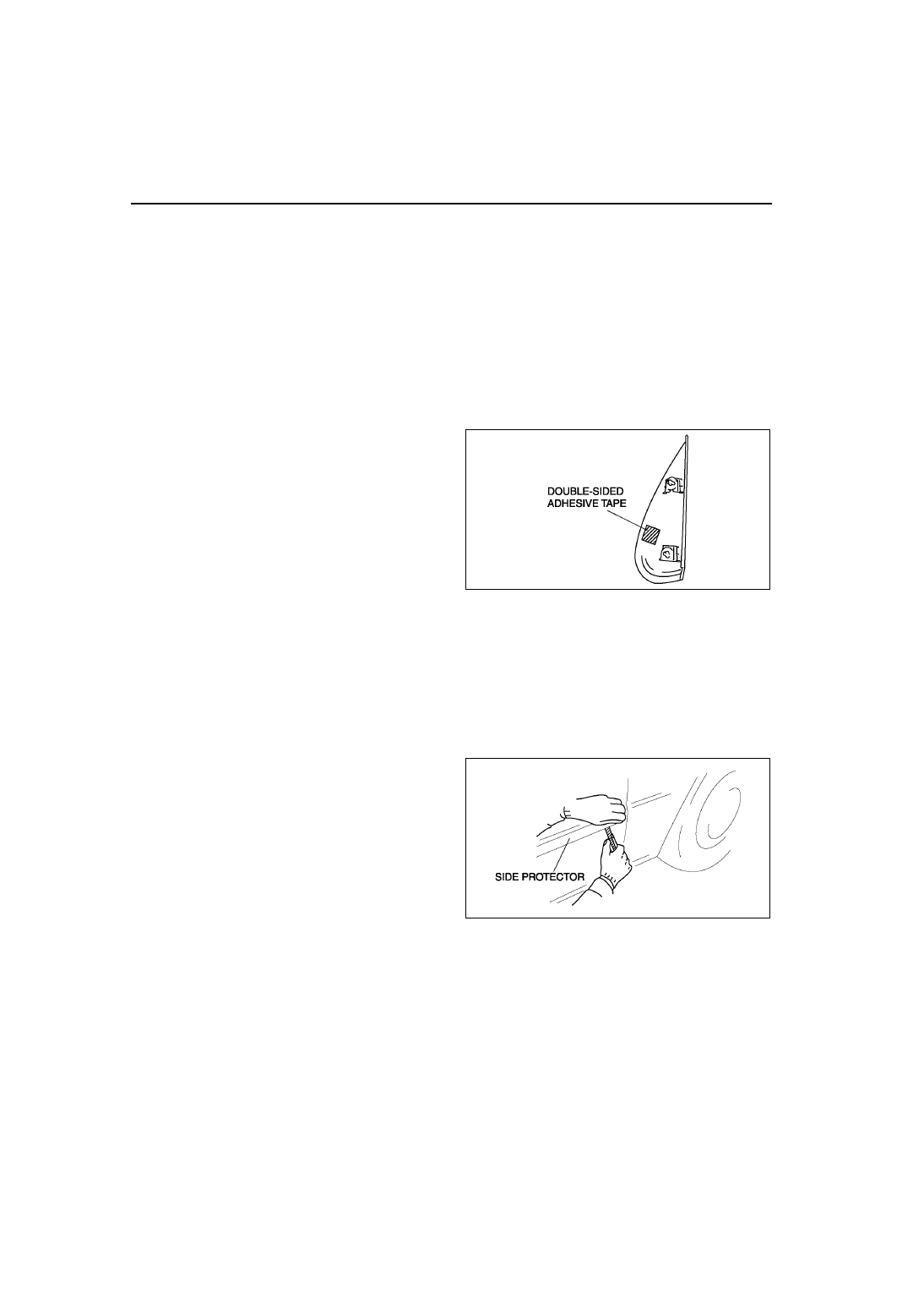

REAR DOOR GARNISH INSTALLATION

A6E772850030W02

Note

• Double-sided adhesive tape has already been attached to the new rear door garnish.

Warning

• Using a razor with bare hands can cause injury. Always wear gloves when using a razor.

1. When installing a new rear door garnish, follow the procedure below:

(1) Remove the adhesive remaining on the body using razor.
(2) Remove any grease or dirt from the adhesion surface of the body.

2. When reusing the rear door garnish, follow the procedure below:

(1) Remove the adhesive remaining on the rear door garnish and the body using a razor.
(2) Remove any grease or dirt from the adhesion surface of the rear door garnish and the body.
(3) Apply primer to the bonding area of the rear door garnish.
(4) Attach double-sided adhesive tape to the rear

door garnish as shown.

3. Peel off the backing of the double-sided adhesive

tape, then install the rear door garnish to the
body.

End Of Sie

SIDE PROTECTOR REMOVAL

A6E772850680W01

1. Pry the side protector end 20—30 mm {0.8—1.1 in} using a flathead screwdriver or a razor.

Warning

• Using a razor with bare hands can cause injury. Always wear gloves when using a razor.

Note

• The side protector is installed with double-sided adhesive tape. If the side protector is difficult to remove,

soften the double-sided adhesive tape using a hot air blower.

2. Pull the side protector toward you, then remove it.

End Of Sie

A6E7728W010

A6E7728W006

EXTERIOR ATTACHMENT

S–53

S

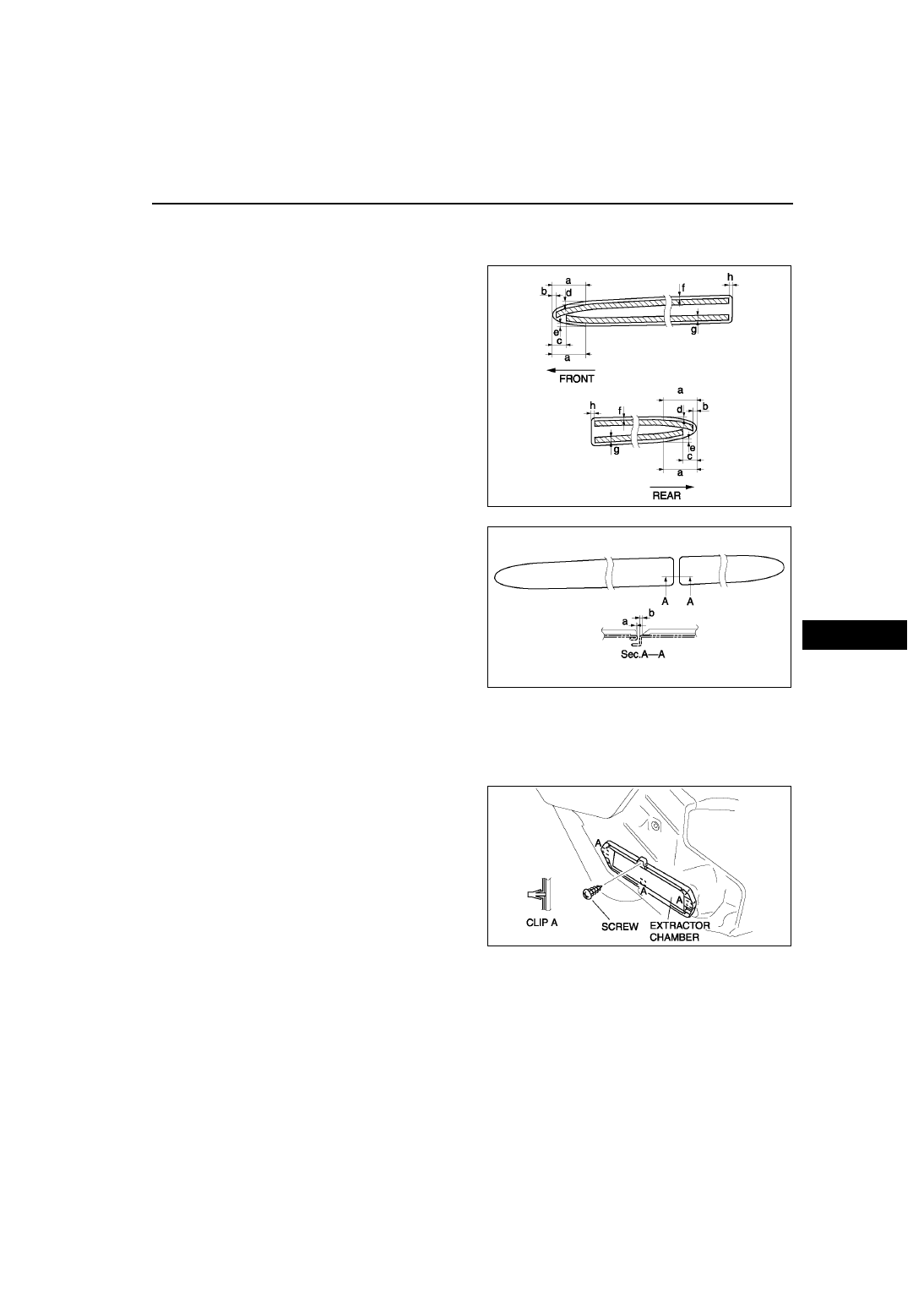

SIDE PROTECTOR INSTALLATION

A6E772850680W02

1. Remove the adhesive remaining on the side protector (if it will be reused) and the body using a razor.
2. Remove any grease or dirt from the adhesion surface of the side protector (if it will be reused) and the body.
3. Attach double-sided adhesive tape to the side

protector as shown (if it will be reused).

Clearance

a: 30.0 mm {1.18 in}
b: 3.0 mm {0.11 in}
c: 12.0 mm {0.47 in}
d: 3.0 mm {0.11 in}
e: 3.0 mm {0.11 in}
f: 1.0—3.0 mm {0.04—0.11 in}
g: 5.0 mm {0.19 in}
h: 2.0 mm {0.07 in}

4. Peel off the backing paper from the double-sided

adhesive tape and attach the side protector onto
the body as shown.

Clearance

a: 1.2—4.2 mm {0.05—0.16 in}
b: 3.2—6.2 mm {0.13—0.24 in}

End Of Sie

EXTRACTOR CHAMBER REMOVAL/INSTALLATION

A6E772851920W01

1. Remove the rear bumper. (See

S–49 REAR BUMPER REMOVAL/INSTALLATION

.)

2. Remove the left side trunk side trim.
3. Remove the screw.
4. Squeeze the clips with your fingers and remove

the extractor chamber from the vehicle side.

5. Install in the reverse order of removal.

End Of Sie

A6E7728W007

A6E7728W008

A6E7728W001

S–54

EXTERIOR ATTACHMENT

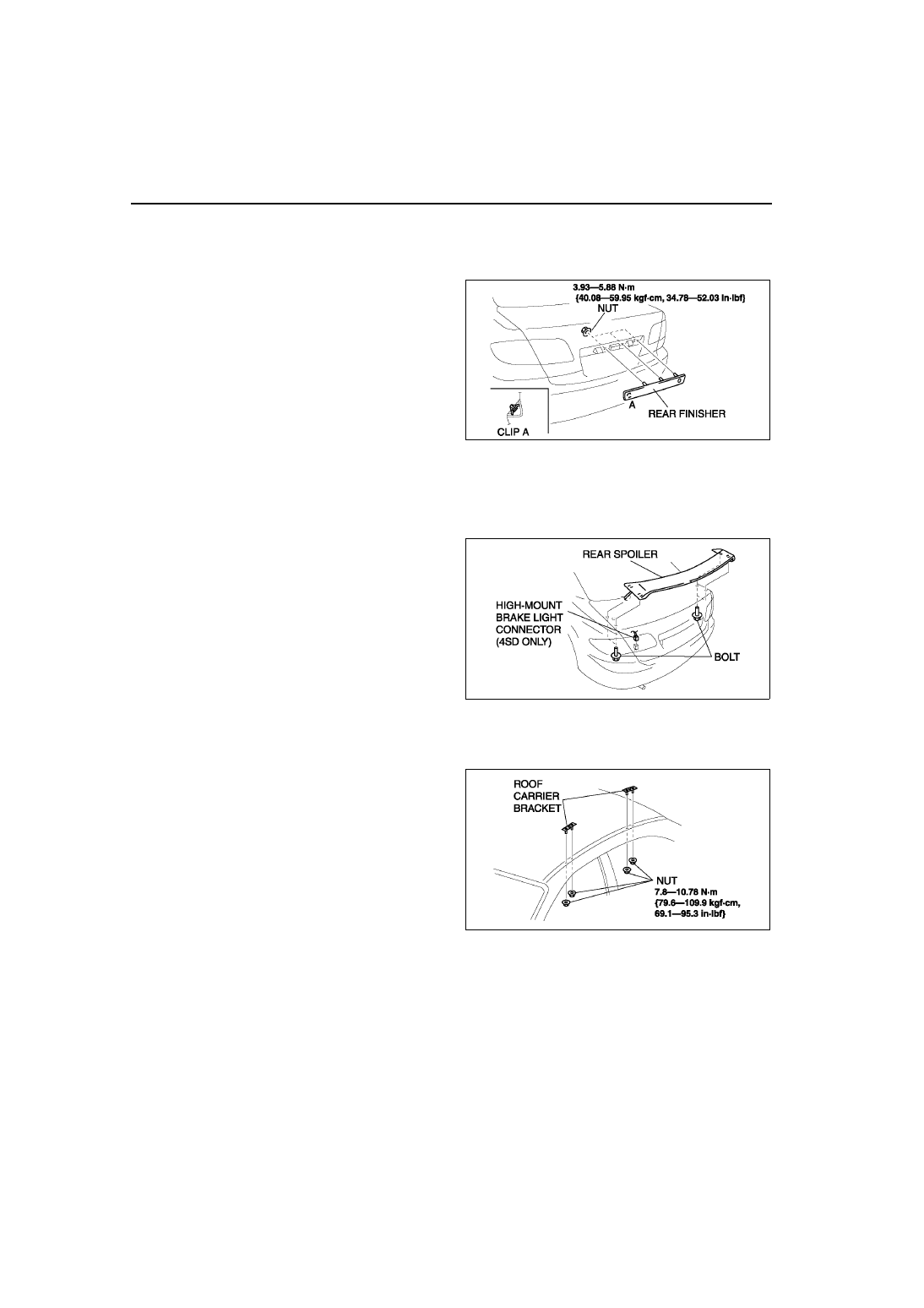

REAR FINISHER REMOVAL/INSTALLATION

A6E772850850W01

1. Remove the trunk lid trim (4SD).
2. Remove the liftgate lower trim (5HB).
3. Remove the nuts.
4. Pull the rear finisher toward you, then disengage

clip A from the body.

5. Install in the reverse order of removal.

End Of Sie

REAR SPOILER REMOVAL/INSTALLATION

A6E772851920W02

1. Remove the trunk lid trim. (4SD)
2. Remove the liftgate lower trim. (5HB)
3. Remove the bolts.
4. Disconnect the high-mount brake light connector. (4SD)
5. Remove the rear spoiler.
6. Install in the reverse order of removal.

End Of Sie

ROOF CARRIER BRACKET REMOVAL/INSTALLATION

A6E772870600W01

1. Remove the headliner.
2. Remove the nuts.
3. Remove the roof carrier bracket.
4. Install in the reverse order of removal.

End Of Sie

A6E7728W002

A6E7728W003

A6E7728W013
