TRUNK LID

S–39

S

TRUNK LID REMOVAL/INSTALLATION

A6E772052610W01

Warning

• Removing the stay damper without supporting the trunk lid can be dangerous. The trunk lid may

fall and injure you. Open the trunk lid fully and support it before removing the stay damper.

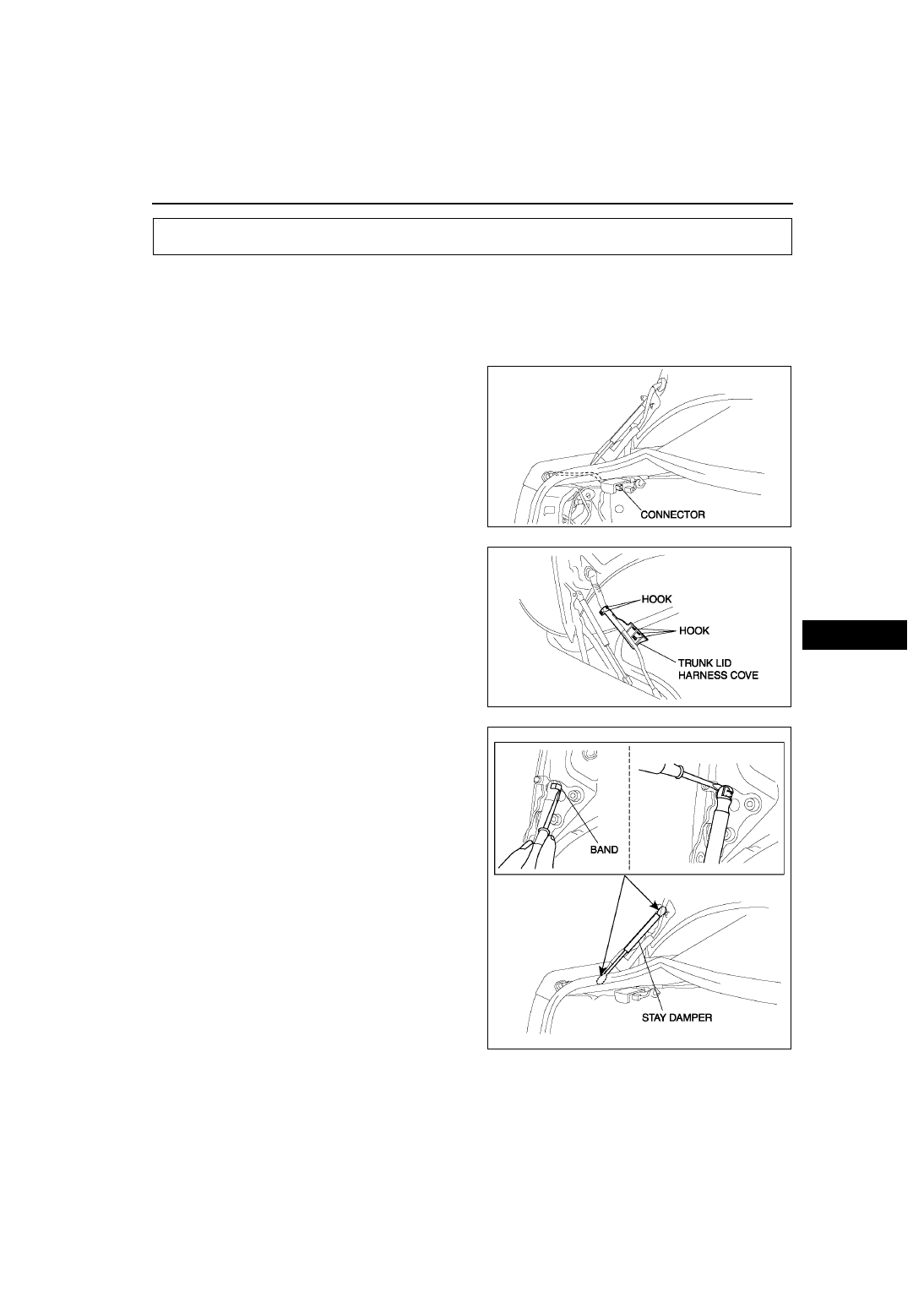

1. Disconnect the negative battery cable.
2. Disconnect the trunk lid harness connector, pull

the trunk lid harness out from the cabin.

3. Disconnect the hooks, which secure the trunk lid

harness to the trunk lid hinge.

4. Pry away the stay damper's band with a

screwdriver.

5. Pry out the connecting part of the stay damper

and the hinge with a screwdriver to disconnect
them. Then remove the stay damper.

TRUNK LID

A6E7720W001

A6E7720W004

A6E7720W002

S–40

TRUNK LID

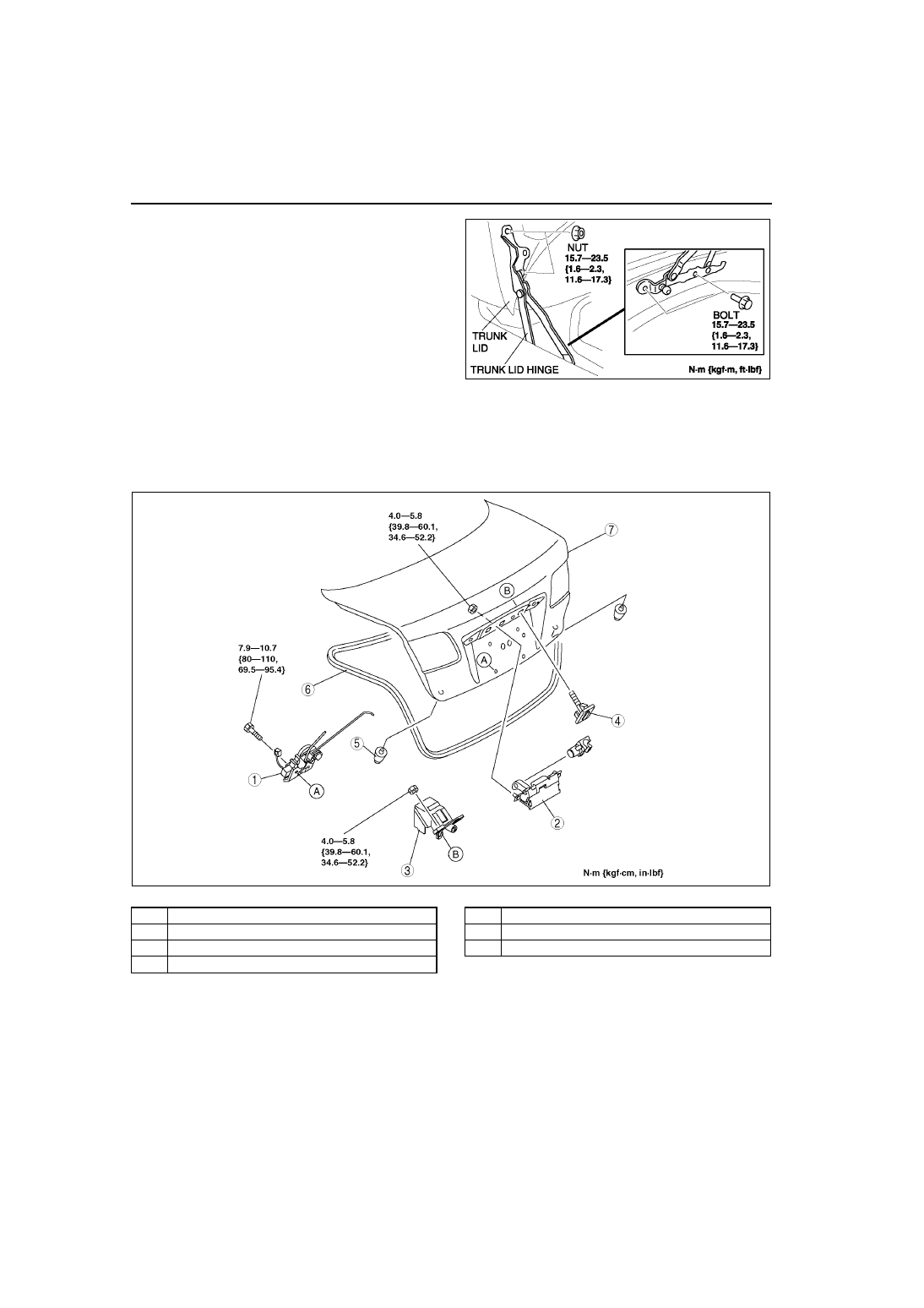

6. Remove the nuts, then remove the trunk lid.
7. Remove the bolts, then remove the trunk lid

hinge.

8. Install in the reverse order of removal.
9. Adjust the trunk lid. (See

S–41 TRUNK LID

ADJUSTMENT

.)

End Of Sie

TRUNK LID DISASSEMBLY/ASSEMBLY

A6E772052610W02

1. Disconnect the negative battery cable.
2. Remove the trunk lid trim.
3. To remove the trunk lid outer handle and trunk lid key cylinder, remove the rear finisher.
4. Disassemble in the order indicated in the table.
5. Assemble in the reverse order of disassembly.

.

End Of Sie

A6E7720W007

A6E7720W006

1

Trunk Lid latch and lock actuator

2

Trunk Lid outer handle

3

Trunk Lid key cylinder

4

Clip

5

Stopper

6

Trunk Lid weatherstrip

7

Trunk Lid

TRUNK LID

S–41

S

TRUNK LID ADJUSTMENT

A6E772052610W03

1. Measure the gap and height between the front door and the body.
2. If not as specified, loosen the door hinge

installation bolts or the door lock striker
installation screws, and reposition the door.

Clearance

a: 2.5—4.5 mm {0.10—0.18 in}
b: -1.0—1.0 mm {-0.04—0.04 in}
c: 4.0—8.0 mm {0.16—0.31 in}

3. Tighten the bolts or screws.

End Of Sie

STAY DAMPER DISPOSAL

A6E772052610W04

Note

• The gas in the stay damper is colorless, odorless, and non-toxic.

1. Wear protective eye wear.
2. Lay the stay damper flat.
3. Saw through the stay damper body using a

hacksaw.

4. Allow the gas to escape from the stay damper.
5. Discard the stay damper.

End Of Sie

A6E7720W005

A6E7722W006

S–42

LIFTGATE

LIFTGATE REMOVAL/INSTALLATION

A6E772262010W01

Warning

• Removing the stay damper without supporting the liftgate can be dangerous. The liftgate may fall

and injure you. Open the liftgate fully and support it before removing the stay damper.

1. Disconnect the negative battery cable.
2. Remove the liftgate lower upper trim.

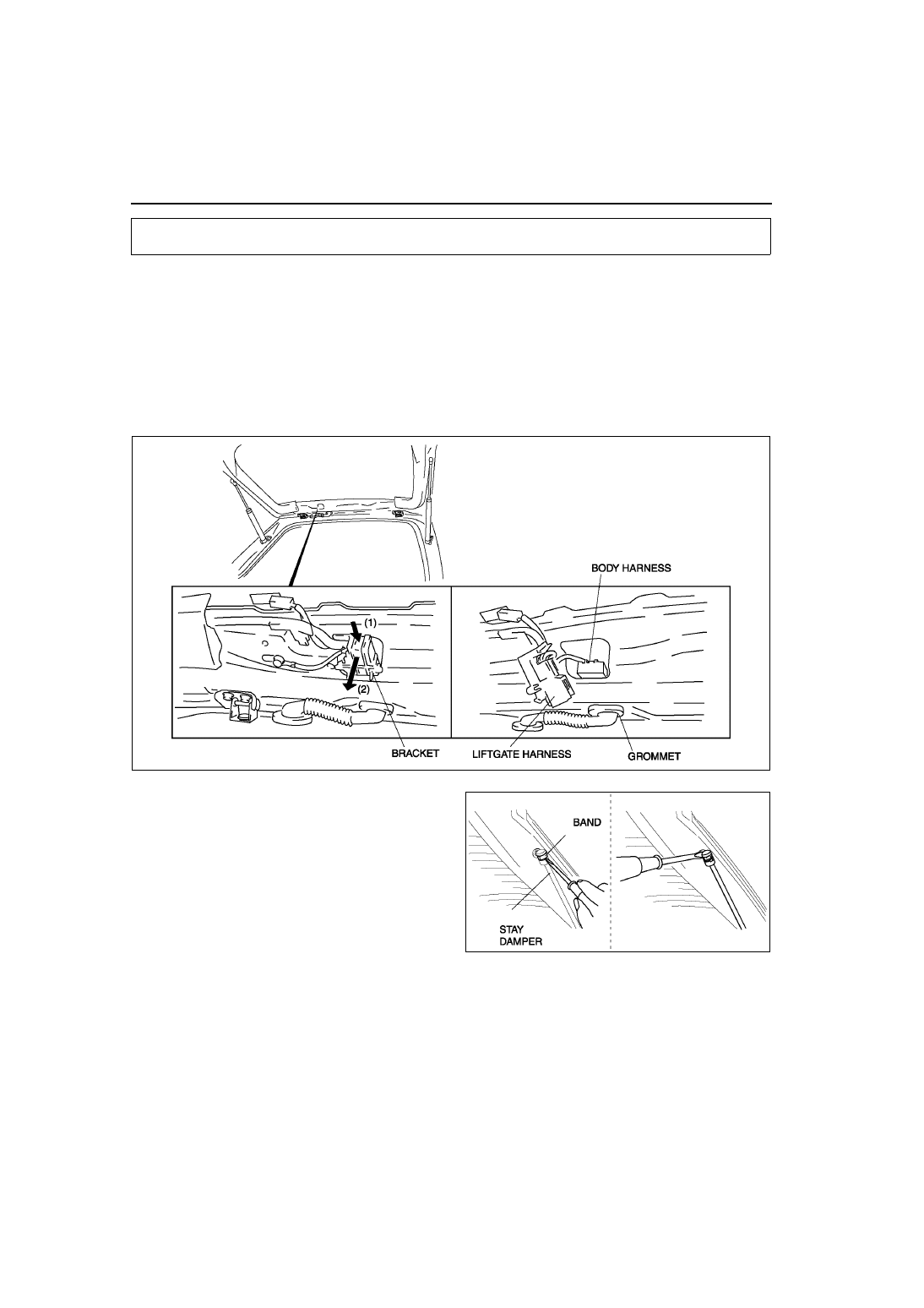

3. Press the liftgate harness connector's bracket, which is attached to the liftgate, to the (1) direction shown in the

figure, and then detach the fit. Then remove the connector toward the (2) direction shown in the figure.

4. Disconnect the vehicle harness connector and the liftgate connector. Then remove the grommet from the

liftgate.

5. Pry away the stay damper's band with a

screwdriver.

6. Pry out the connecting part of the stay damper

and the hinge with a screwdriver to disconnect
them. Then remove the stay damper.

7. Remove the bolts A, then remove the liftgate.
8. To remove the hinge, remove the headliner and

the nut.

LIFTGATE

A6E7722W003

A6E7722W005
