Mazda 6. Manual - part 281





DOOR

S–19

S

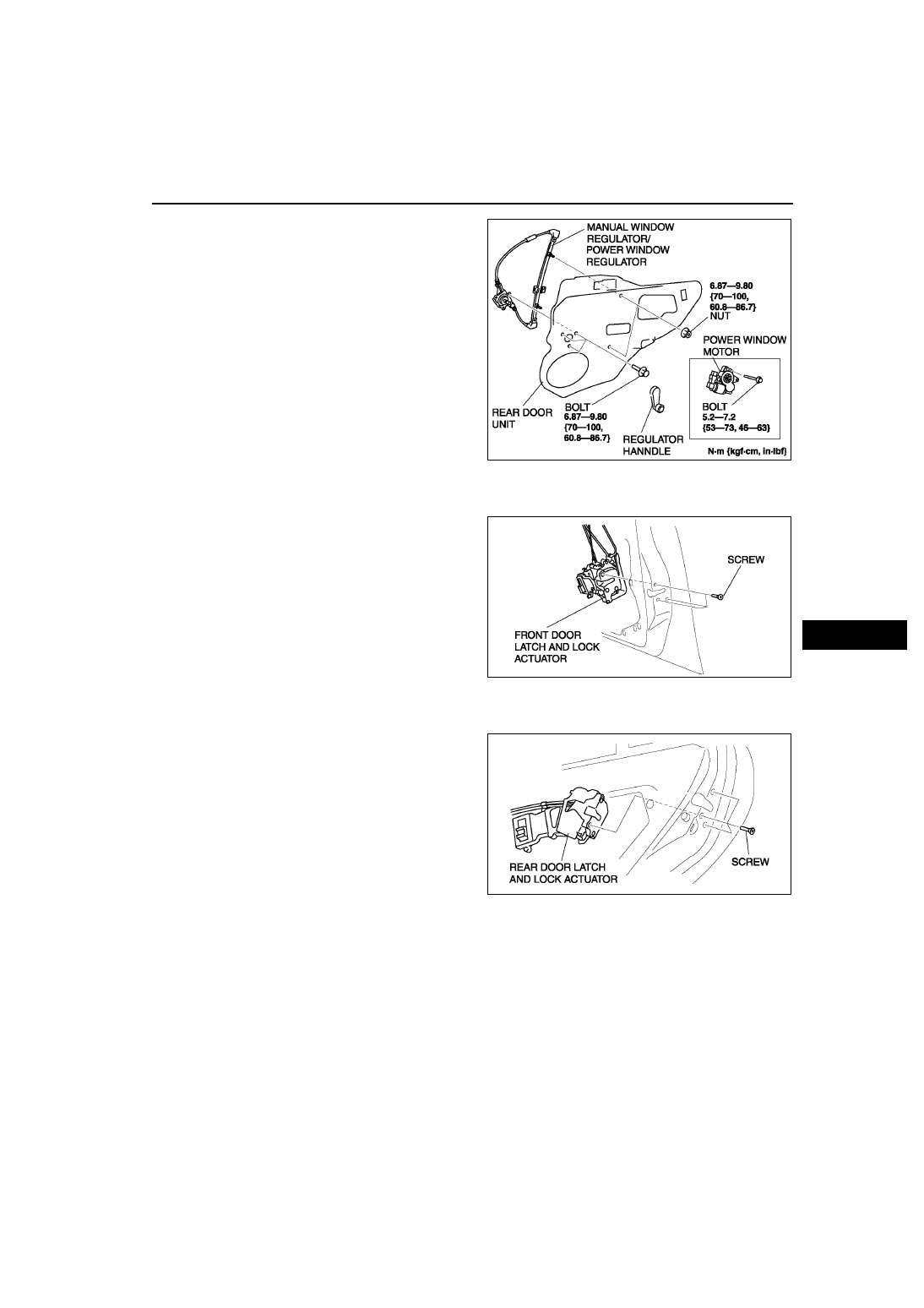

10. For power window system-equipped vehicles,

remove the power window motor and power
window regulator from the door unit. For manual
window system-equipped vehicles, remove the
regulator handle and manual window regulator.

11. Install in the reverse order of removal.

End Of Sie

FRONT DOOR LATCH AND LOCK ACTUATOR REMOVAL/INSTALLATION

A6E771458310W01

1. Remove the front door unit.
2. Remove the screws, then remove the front door

latch and door lock actuator.

3. Install in the reverse order of removal.

End Of Sie

REAR DOOR LATCH AND LOCK ACTUATOR REMOVAL/INSTALLATION

A6E771472310W01

1. Remove the rear door unit.
2. Remove the screws, then remove the rear door

latch and lock actuator.

3. Install in the reverse order of removal.

End Of Sie

A6E7714W017

A6E7714W013

A6E7714W020

S–20

DOOR

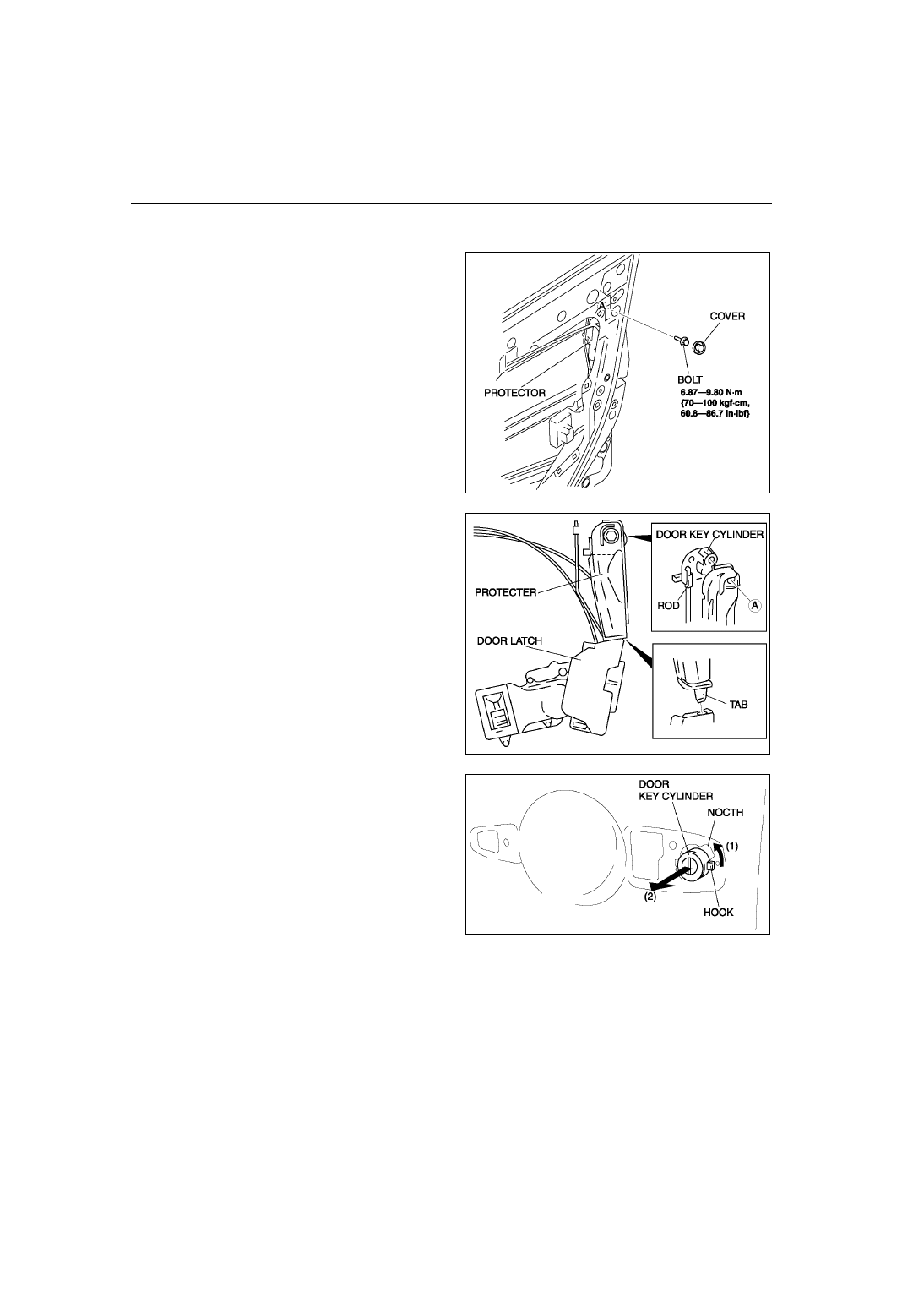

FRONT DOOR KEY CYLINDER REMOVAL/INSTALLATION

A6E771458310W03

1. Remove the front door unit.
2. Remove the cover, then remove the bolt.

3. For protector-equipped vehicles, pull out the

protector tab from the latch and remove the
protector.

4. Disconnect the rod.
5. Remove the front outer handle.

6. Turn the key cylinder in the direction indicated by

the arrow (1) and move the hook to the notch.

7. Pull the key cylinder towards you (2) to remove it.
8. Install in the reverse order of removal.

End Of Sie

A6E7714W027

A6E7714W028

A6E7714W029

DOOR

S–21

S

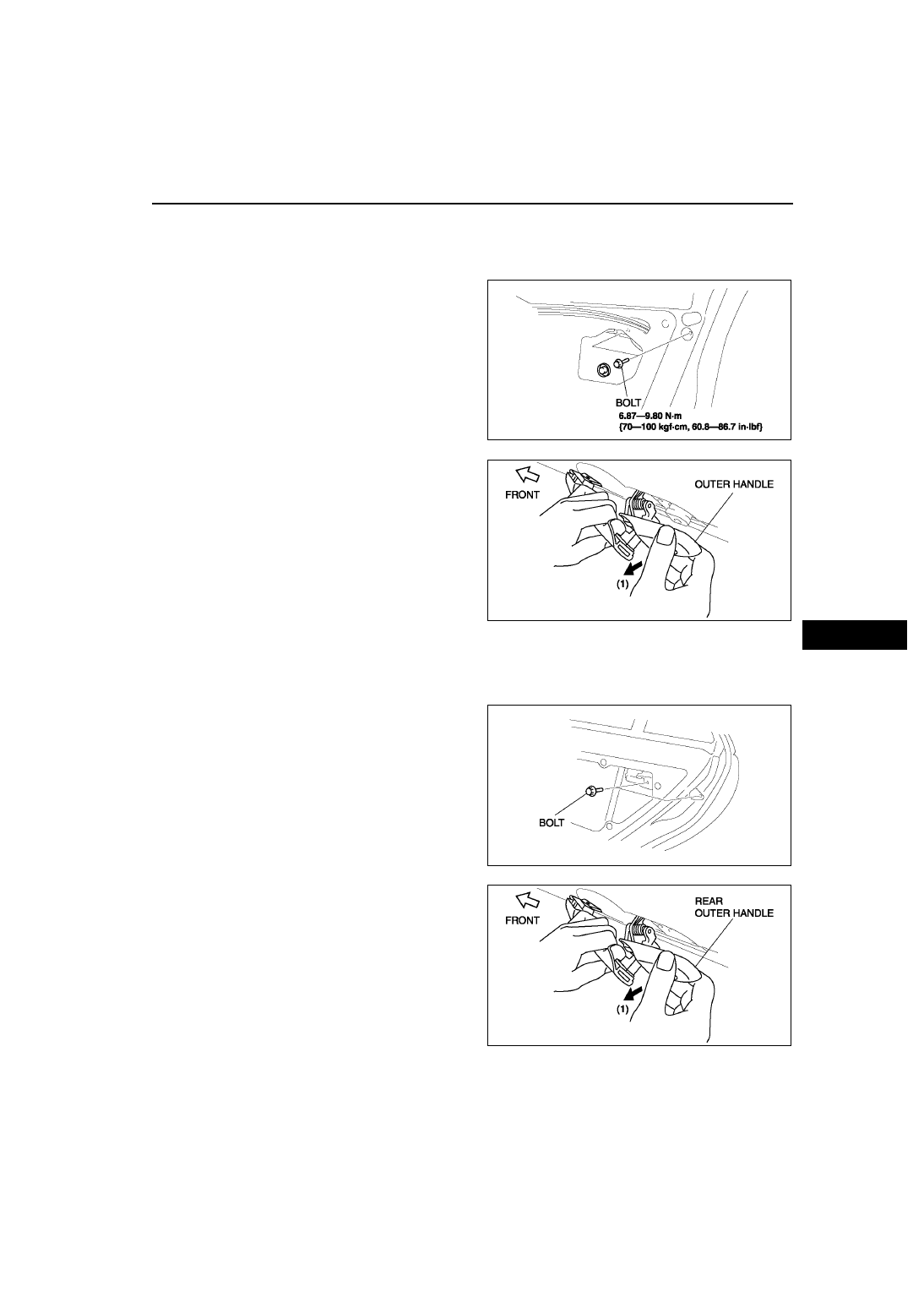

FRONT OUTER HANDLE REMOVAL/INSTALLATION

A6E771458410W01

1. Remove the front door glass.
2. Detach the outer handle and front door latch rod.
3. For protector-equipped vehicles, refer to key cylinder removal/installation to remove the protector.
4. Remove the bolts.

5. With the rear side of the outer handle fixed and

the outer handle lever pulled out (1), remove the
rear side of the outer handle from the front door.

6. Pull out the front side of the outer handle from the

front door.

7. Install in the reverse order of removal.

End Of Sie

REAR OUTER HANDLE REMOVAL/INSTALLATION

A6E771458410W02

1. Remove the rear door glass.
2. Remove the rear door unit.
3. Remove the rear door latch.
4. Remove the bolts.
5. Detach the rear outer handle and rear door latch

rod.

6. With the rear side of the rear outer handle fixed

and the outer handle lever pulled out (1), remove
the rear side of the rear outer handle from the
rear door.

7. Pull out the front side of the rear outer handle

from the rear door.

8. Install in the reverse order of removal.

End Of Sie

A6E7714W004

A6E7714W005

A6E7714W018

A6E7714W019

S–22

DOOR

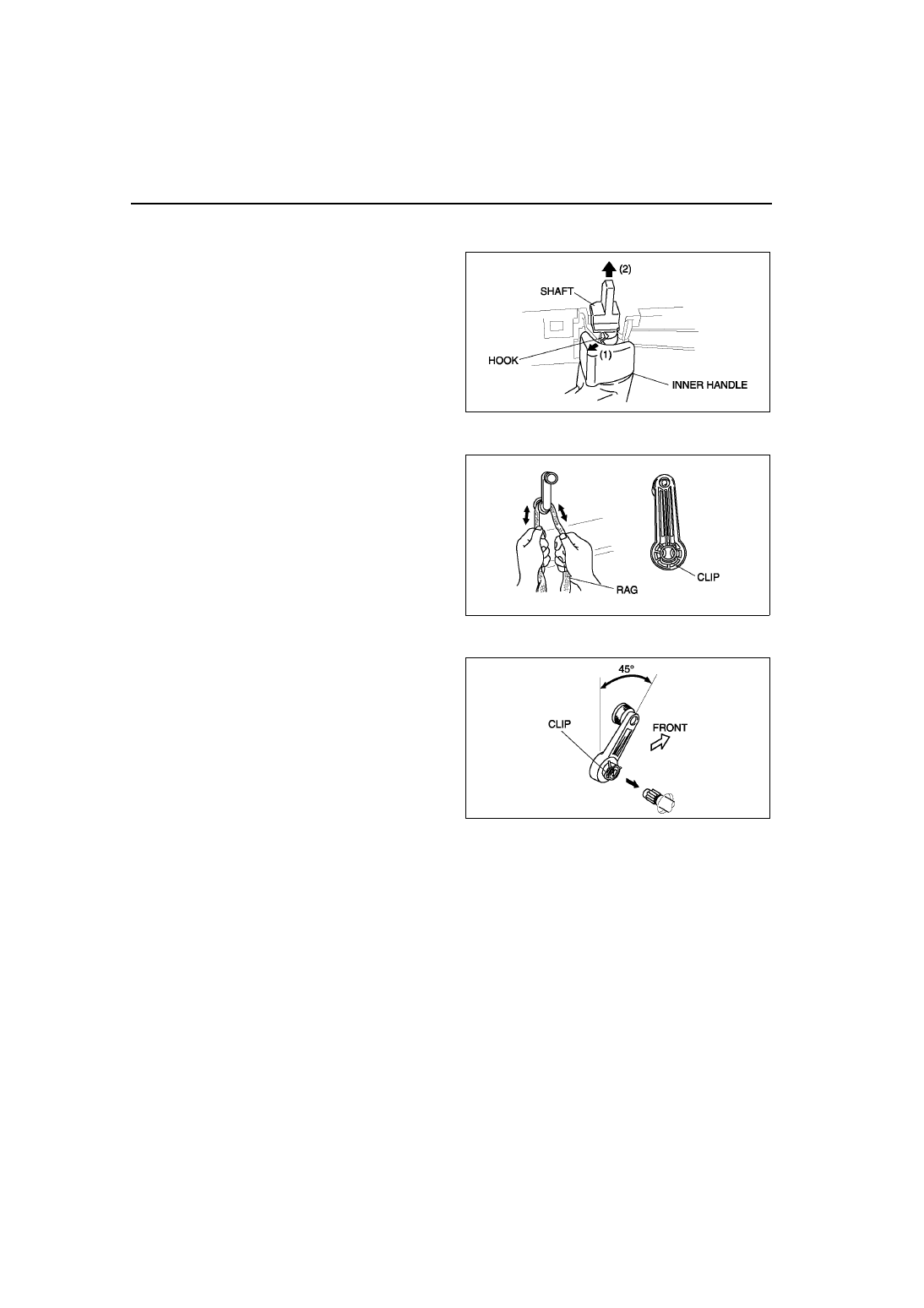

INNER HANDLE REMOVAL/INSTALLATION

A6E771458330W01

1. Remove the front door trim.
2. Using a flathead screwdriver, press and hold the

hook in the direction indicated by arrow (1), and
pull the shaft in the direction indicated by arrow
(2), remove the shaft.

3. Pull off the inner handle, and remove the door

lock knob cable and inner handle cable.

4. Install in the reverse order of removal.

End Of Sie

REGULATOR HANDLE REMOVAL

A6E771458580W01

1. Remove the regulator handle clip using a rag as

shown.

End Of Sie

REGULATOR HANDLE INSTALLATION

A6E771458580W02

1. Install the clip in the regulator handle.
2. Close the door glass fully and push the regulator

handle on as shown.

End Of Sie

A6E7714W010

A6E7714W008

A6E7714W009
