DOOR

S–15

S

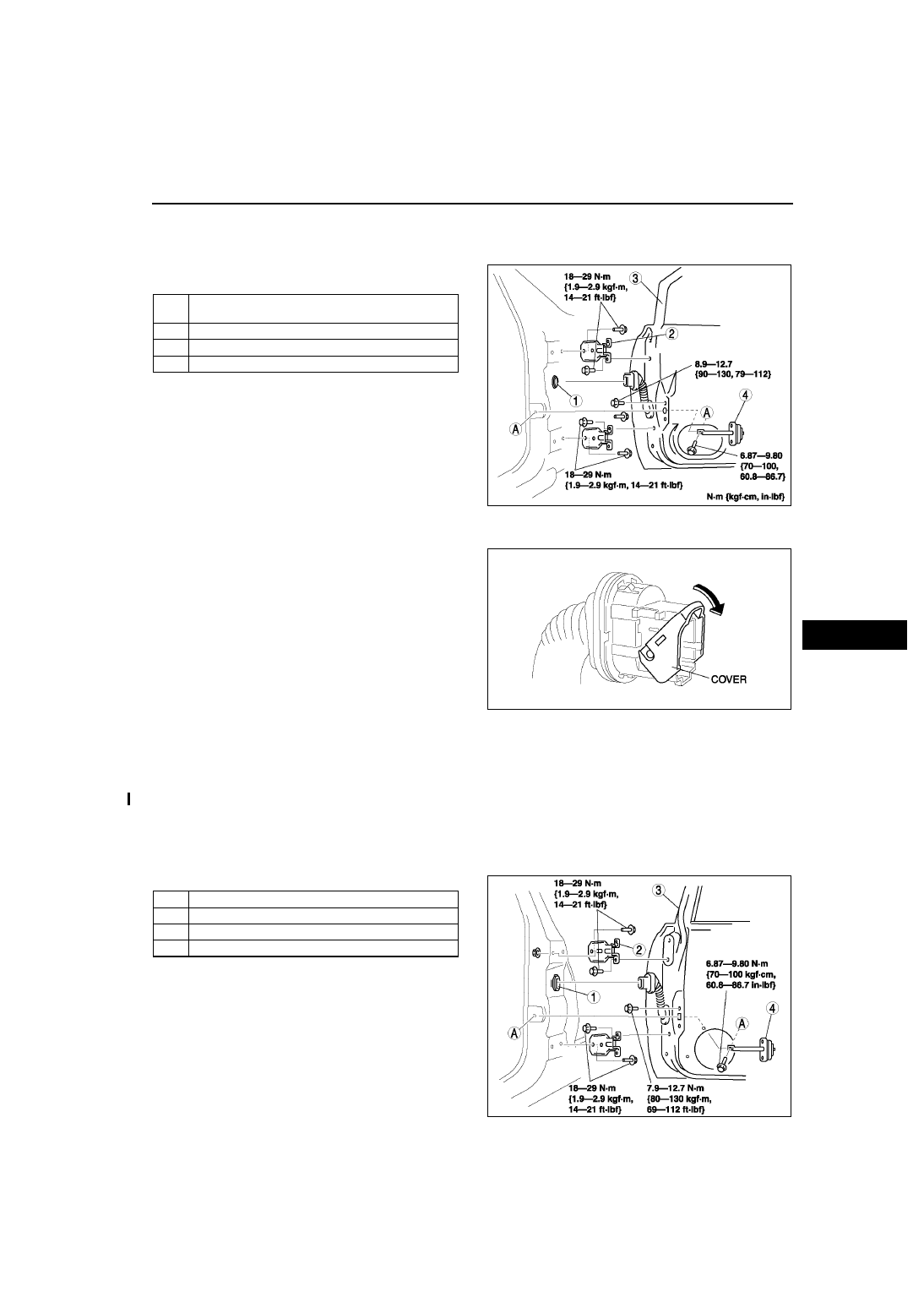

FRONT DOOR REMOVAL/INSTALLATION

A6E771458010W02

1. Disconnect the negative battery cable.
2. To remove the front door hinge, remove the front fender panel.
3. To remove the checker, remove the door speaker.
4. Remove in the order indicated in the table.

5. Install in the reverse order of removal.
6. Adjust the front door. (See

S–16 DOOR

ADJUSTMENT

.)

Connector Removal Note

1. Push the rubber boot backward.
2. Pull down the cover in the direction indicated by

the arrow and disconnect the connector.

End Of Sie

REAR DOOR REMOVAL/INSTALLATION

A6E771472010W02

Warning

• Handling the side air bag sensor improperly can accidentally deploy the side air bag module,

which may seriously injure you. Read AIR BAG SYSTEM SERVICE WARNINGS before working
around the B-pillar areas. (See

T–117 SERVICE WARNINGS

.)

Note

• The side air bag sensor is located in the B-pillar.

1. Disconnect the negative battery cable.
2. To remove the checker, turn the rear door speaker.
3. Remove in the order indicated in the table.

4. Install in the reverse order of removal.
5. Adjust the rear door. (See

S–16 DOOR

ADJUSTMENT

.)

1

Connector
(See

S–15 Connector Removal Note

)

2

Front door hinge

3

Front door

4

Checker

A6E7714W006

A6E7714W007

1

Connector

2

Rear door hinge

3

Rear door

4

Checker

A6E7714W023

S–16

DOOR

End Of Sie

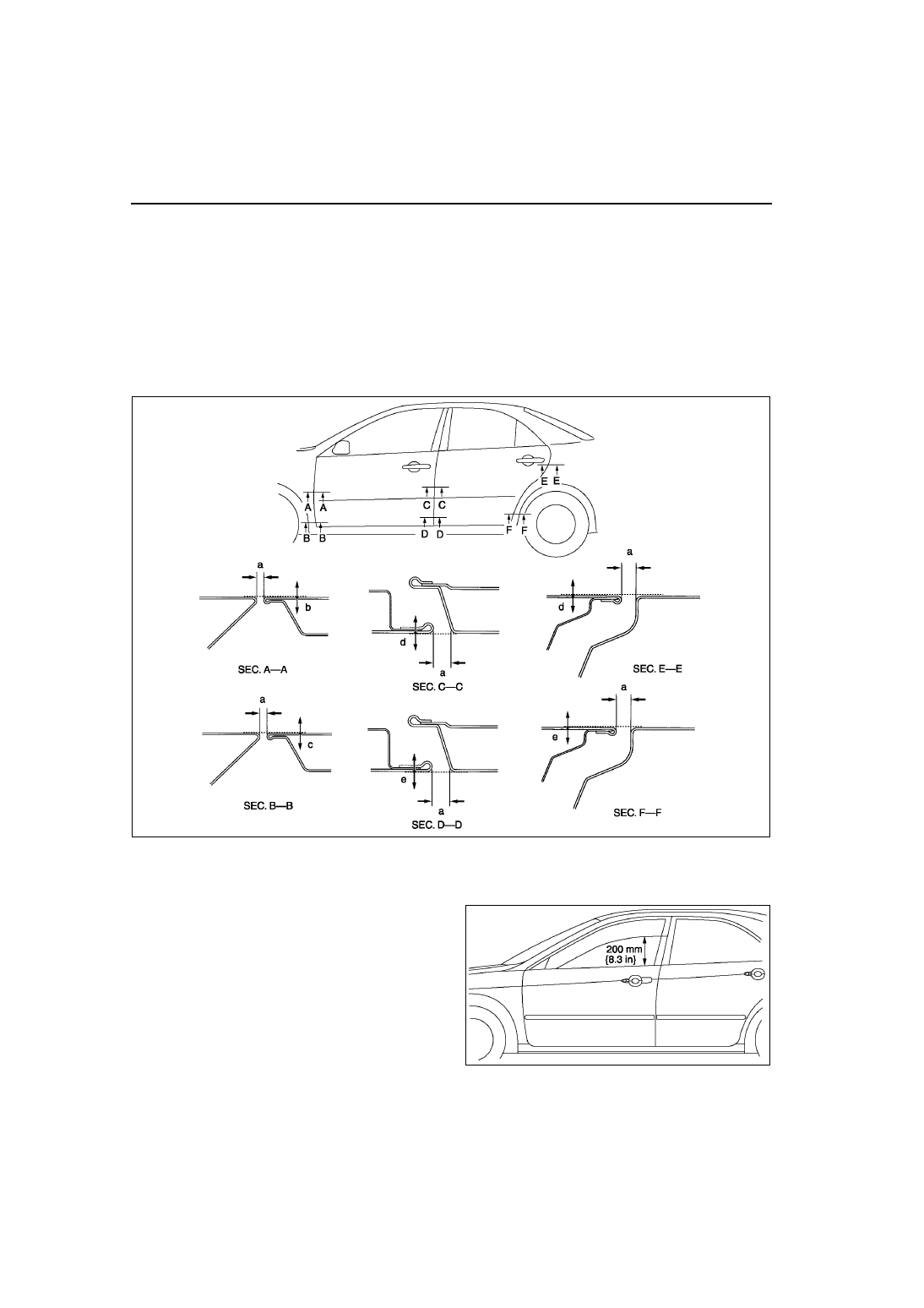

DOOR ADJUSTMENT

A6E771458010W03

1. Measure the gap and height between the front or rear door and the body.
2. If not as specified, loosen the front or rear door hinge installation bolts or the door lock striker installation

screws, and reposition the door.

Clearance

a: 2.5—4.5 mm {0.10—0.18 in}
b: -0.8—1.2 mm {-0.03—0.05 in}
c: -0.3—1.7 mm {-0.01—0.07 in}
d: -1.0—1.0 mm {-0.04—0.04 in}
e: -0.5—1.5 mm {-0.02—0.06 in}

3. Tighten the bolts or screws.

End Of Sie

FRONT DOOR GLASS REMOVAL/INSTALLATION

A6E771458510W01

1. Operate the front door glass so that the distance

from the top of the front door glass to the upper
part of the rear beltline molding is 210 mm
{8.3 in}.

2. Disconnect the negative battery cable.
3. Remove the front door trim.
4. Remove the hole cover.

A6E7714W025

A6E7714W022

DOOR

S–17

S

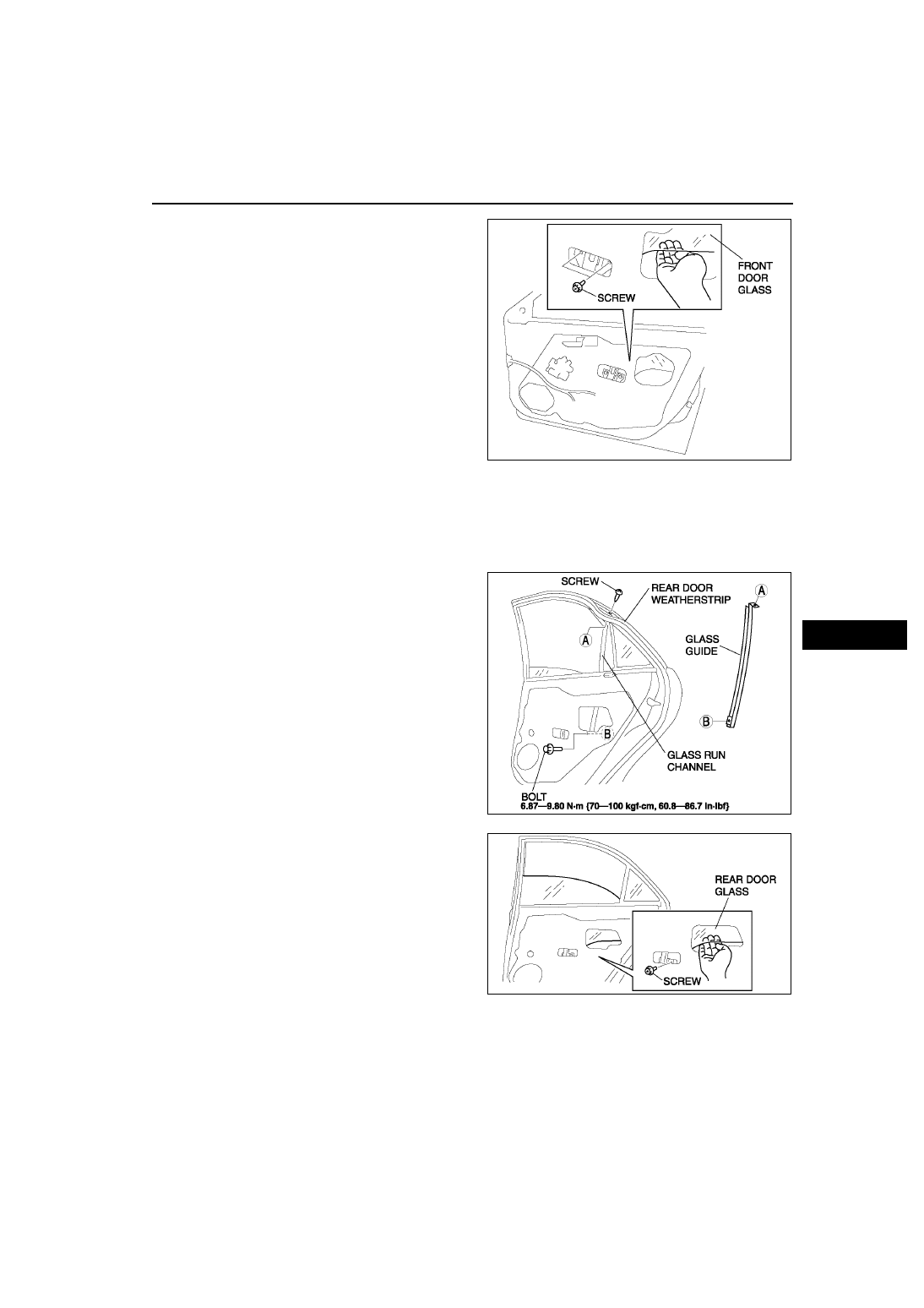

5. Remove the screws.
6. Insert your hand in hole of the front door unit, and

lift out the front door glass.

7. Install in the reverse order of removal.

End Of Sie

REAR DOOR GLASS REMOVAL/INSTALLATION

A6E771472510W01

1. Fully down the rear door glass.
2. Remove the rear door trim.
3. Remove the hole cover.
4. Pull up the rear door weatherstrip and remove the screw.
5. Remove the bolt.
6. Remove the glass run channel from the rear door

glass guide.

7. Lift the rear door glass to the position where the

rear door glass installation screw is visible.

8. Remove the screw.
9. Insert your hand through the rear door unit hole

and lift out the rear door glass.

10. Install in the reverse order of removal.

End Of Sie

A6E7714W003

A6E7714W014

A6E7714W015

S–18

DOOR

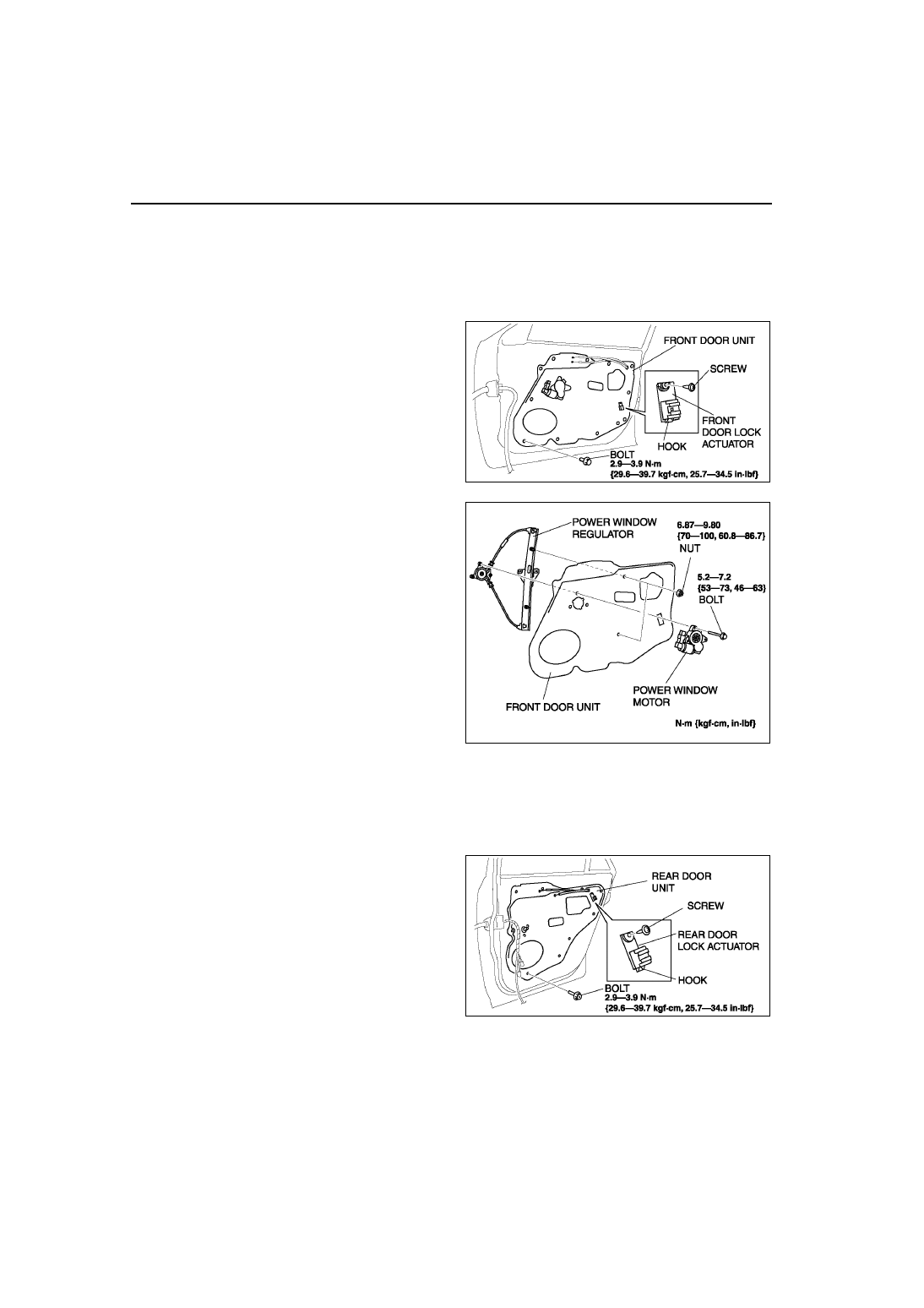

FRONT DOOR UNIT REMOVAL/INSTALLATION

A6E771458971W01

1. Remove the front door glass.
2. Remove the inner handle.
3. Remove the front door speaker.
4. Disconnect the power window motor connector, front door lock actuator connector, power outside mirror

connector.

5. Remove the door harness from the front door unit.
6. Remove the bolts.
7. Remove the screw.
8. Remove the front door actuator hook from the

front door unit.

9. Pull the front door unit slightly towards you, and

while keeping the power window regulator from
catching on the door, remove the door unit from
the door.

10. Pull out the inner handle cable and door lock knob

cable from the hole.

11. Remove the power window motor and power

window regulator from the door unit.

12. Install in the reverse order of removal.

End Of Sie

REAR DOOR UNIT REMOVAL/INSTALLATION

A6E771458971W02

1. Remove the rear door glass.
2. Remove the inner handle.
3. Remove the rear door speaker.
4. Disconnect the power window motor connector, and power door lock actuator connector.
5. Remove the rear door harness from the rear door unit.
6. Remove the bolts.
7. Remove the rear door lock actuator hook from the

rear door unit.

8. Pull the rear door unit slightly towards you, and

while keeping the power window regulator or
manual window regulator from catching on the
door, remove the door unit from the door.

9. Pull out the inner handle cable and door lock knob

cable from the hole.

A6E7714W011

A6E7714W012

A6E7714W016
