F–40

EMISSION SYSTEM

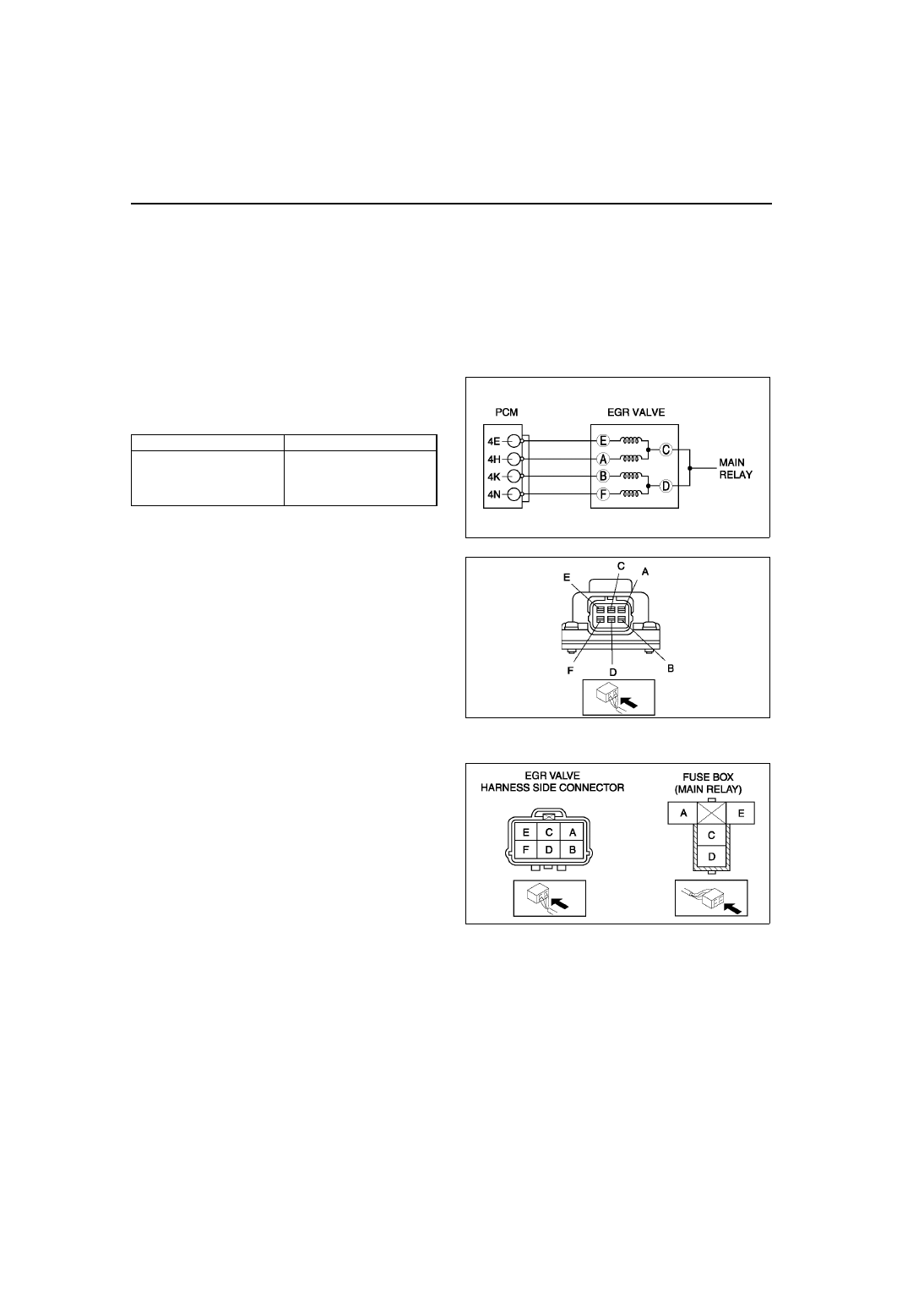

EGR VALVE INSPECTION

A6E391620300W02

Operation Test

1. Carry out the “EGR Control Inspection”. (See

F–233 EGR Control System Inspection

.)

• If not as specified, perform the further inspection for the EGR valve.

Resistance Inspection

Note

• Perform the following test only when directed.

1. Disconnect the negative battery cable.
2. Inspect resistance of the EGR valve coils.

• If not as specified, replace the EGR valve.

• If as specified, carry out the “Circuit Open/

Short Inspection”.

Circuit Open/Short Inspection

1. Disconnect the PCM connector. (See

F–43 PCM REMOVAL/INSTALLATION

.)

2. Inspect the following wiring harness for open or

short (continuity check).
Open circuit

• If there is no continuity, the circuit is open.

Repair or replace the harness.
— EGR valve terminal E (harness-side) and

PCM terminal 4E

— EGR valve terminal A (harness-side) and

PCM terminal 4H

— EGR valve terminal B (harness-side) and

PCM terminal 4K

— EGR valve terminal F (harness-side) and

PCM terminal 4N

— EGR valve terminal C or D (harness-side)

and main relay terminal C (harness-side)

Short circuit

• If there is continuity, the circuit is shorted. Repair or replace the harness.

— EGR valve terminal E (harness-side) and GND
— EGR valve terminal A (harness-side) and GND
— EGR valve terminal B (harness-side) and GND
— EGR valve terminal F (harness-side) and GND
— EGR valve terminal C or D (harness-side) and power supply

3. Remove the EGR valve, and inspect for any damage or clogging.

• If there is no damage or no clogging, replace the EGR valve.

End Of Sie

Terminals

Resistance (ohms)

C—E
C—A
D—B
D—F

12—16

A6E3916W009

A6E3916W011

A6E3916W010

EMISSION SYSTEM

F–41

F

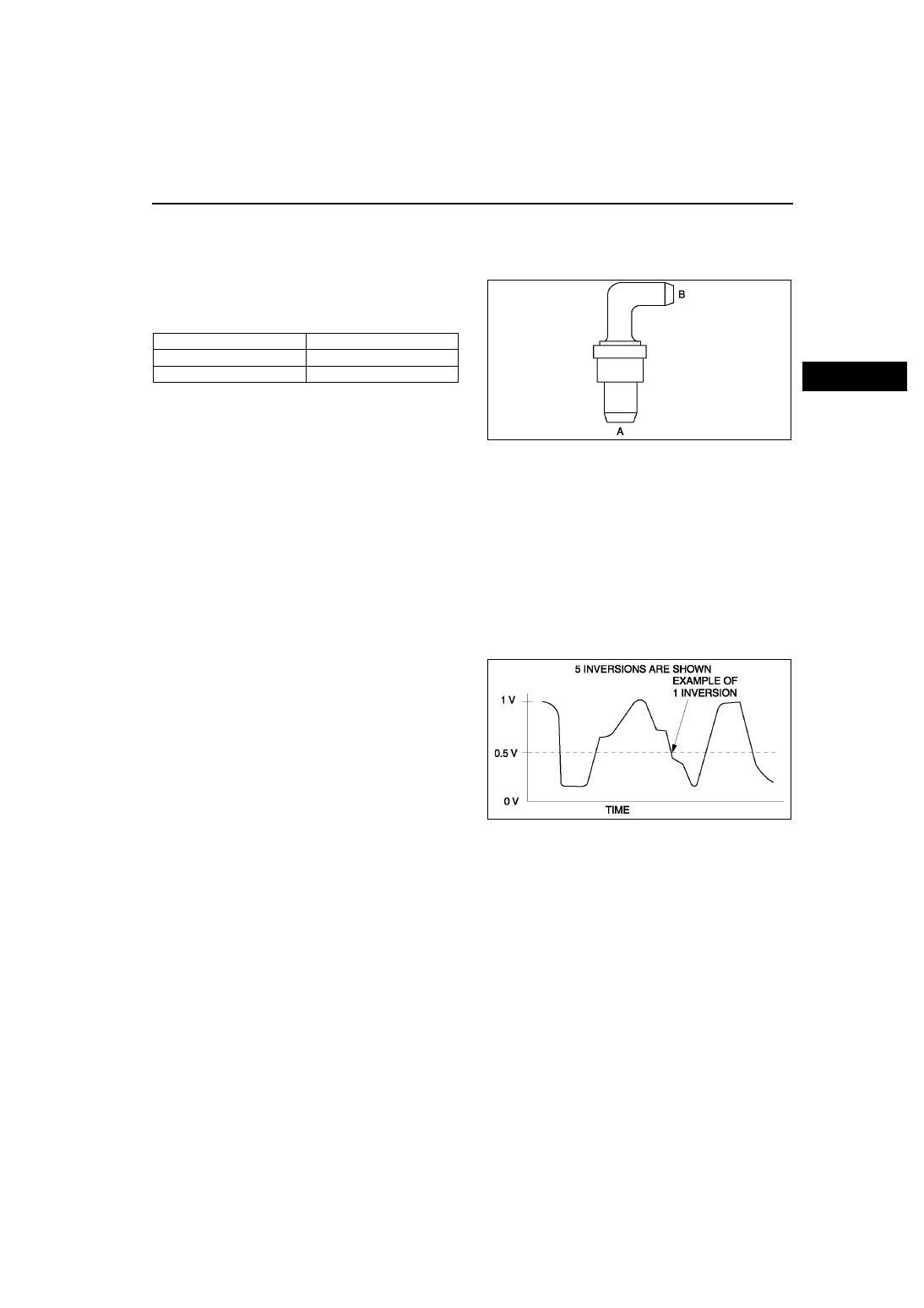

PCV VALVE INSPECTION

A6E391613890W01

1. Disconnect the negative battery cable.
2. Remove the intake maniforld.(see

F–10 INTAKE-AIR SYSTEM REMOVAL/INSTALLATION

.)

3. Remove the PCV valve.
4. Blow through the valve and verify that air flows as

specified.

• If not as specified, replace the PCV valve.

Specification

End Of Sie

THREE-WAY CATALYTIC CONVERTER (TWC) INSPECTION

A6E391620500W01

Note

• Make sure that no HO2S DTCs have been detected. If detected, this inspection is not applicable for TWC

inspection.

1. Connect the WDS or equivalent and monitor PIDs as following.

• Monitor the right TWC using O2S11 PID for upstream HO2S and O2S12 PID for downstream HO2S.

2. Begin to monitor the appropriate PIDs.
3. Drive the vehicle for 10 min at 65—96 km/h {40—60 mph} to allow the front catalytic converter to reach

operating temperature.

4. Stop the vehicle and leave it in a safe place.
5. Let the engine idle.
6. Record PIDs for 1 min.
7. Select the appropriate PIDs and read the graph.
8. Count the number of times (inversions) that the

upstream HO2S graph line actually crosses the
0.5 V line.

9. Count the number of times (inversions) that the

downstream HO2S graph line actually crosses
the 0.5 V line.

Note

• Do not count the number of peaks. Refer to

the graph.

10. Using the following equation, calculate the value

of ratio.

Equation

RATIO = Upstream HO2S inversion

÷ downstream HO2S inversion

• If the ratio is 5.5 or more or there is no downstream HO2S inversion, the TWC is functioning properly.

• If the ratio is less than 1.125, the TWC is not functioning properly. Replace the TWC.

Condition

Airflow

Air applied from port A to B

Yes

Air applied from port B to A

No

A6E3916W007

A6E3916W013

F–42

EMISSION SYSTEM

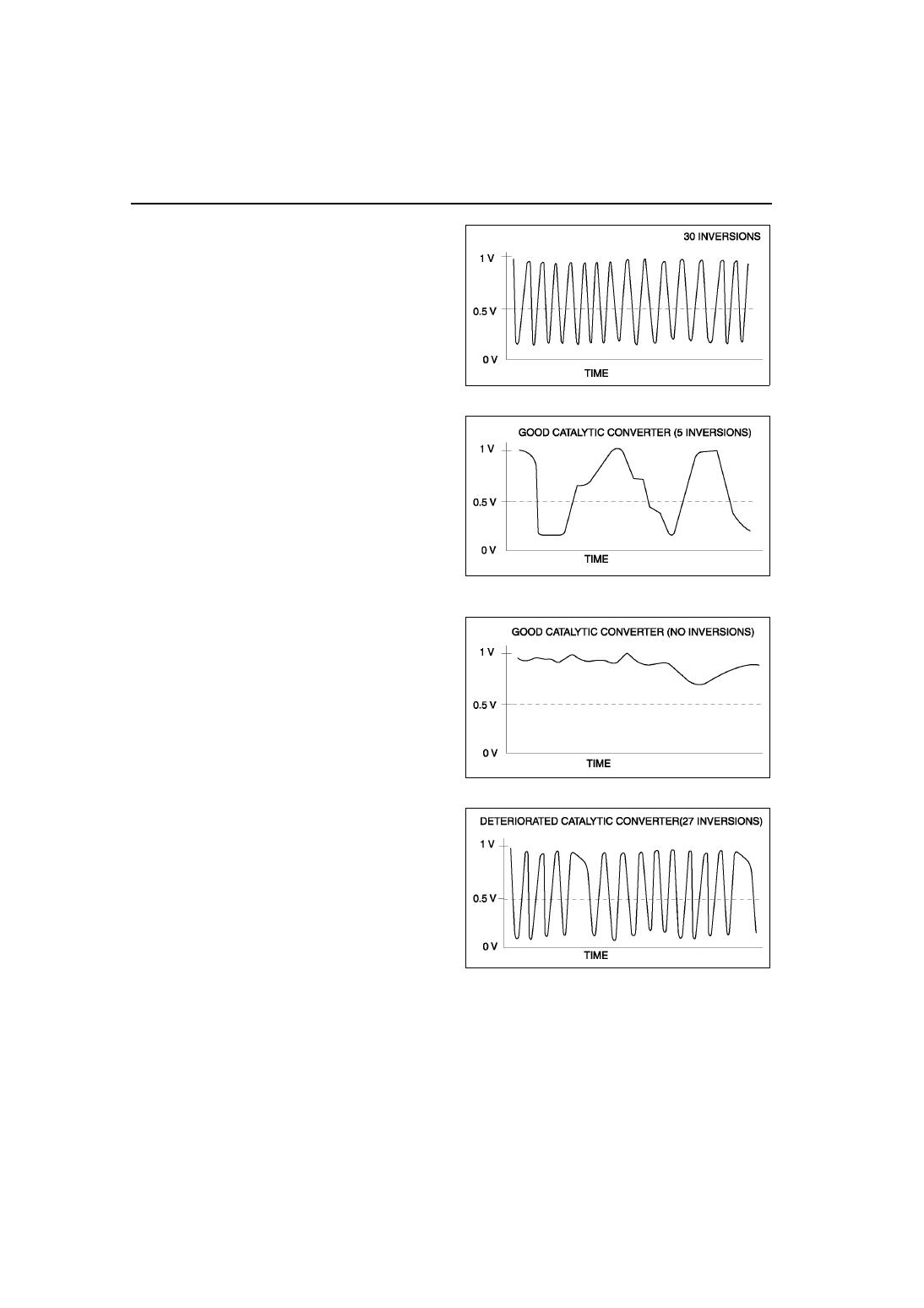

Upstream HO2S graph line example

Downstream HO2S graph line example 1

Equation

RATIO = 30 inversions (upstream HO2S

inversions)

÷ 5 inversions (downstream

HO2S inversions) = 6.0 (good WU-TWC)

Downstream HO2S graph line example 2

Downstream HO2S graph line example 3

Equation

RATIO = 30 inversions (upstream HO2S

inversions)

÷ 27 inversions (downstream

HO2S inversions) = 1.1 (bad converter)

End Of Sie

A6E3916W021

A6E3916W012

A6E3916W014

A6E3916W015

CONTROL SYSTEM

F–43

F

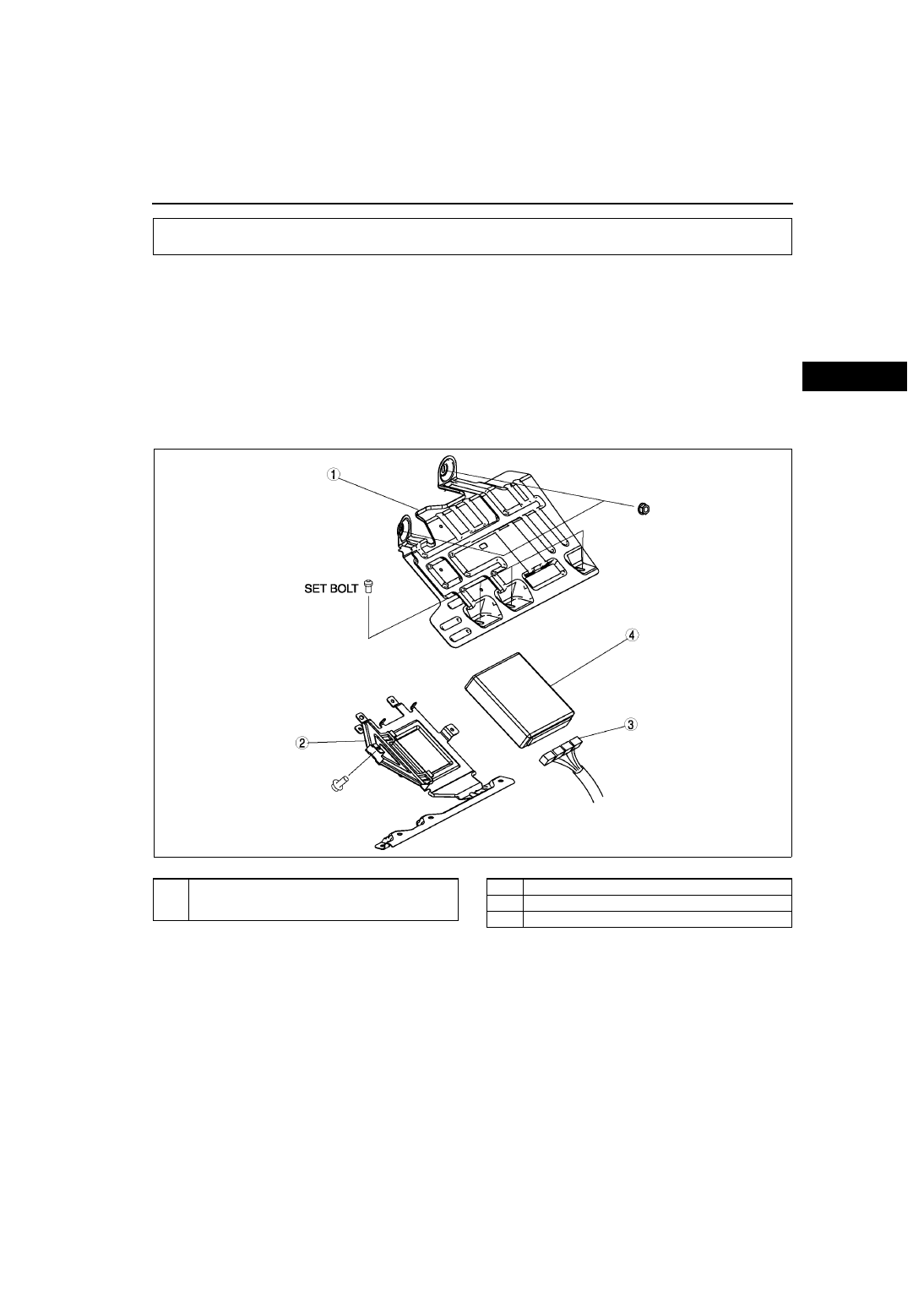

PCM REMOVAL/INSTALLATION

A6E394018880W01

Note

• For replace the PCM, Setup the WDS and perform the PCM configuration. (See

F–50 PCM

CONFIGURATION

.)

1. Disconnect the negative battery cable.
2. For R.H.D, perform the following procedures.

(1) Remove the front side trim (left-side).
(2) Partially peel back the flower covering.

3. Remove in the order indicated in the table.
4. Install in the reverse order of removal.

U.K. specs.

.

CONTROL SYSTEM

A6E3940W002

1

PCM cover No. 1
(See

F–44 Set Nut/bolt Removal Note

)

(See

F–44 Set Nut/bolt Installation Note

)

2

PCM cover No. 2

3

PCM connector

4

PCM
