FUNDAMENTAL PROCEDURES

GI–15

GI

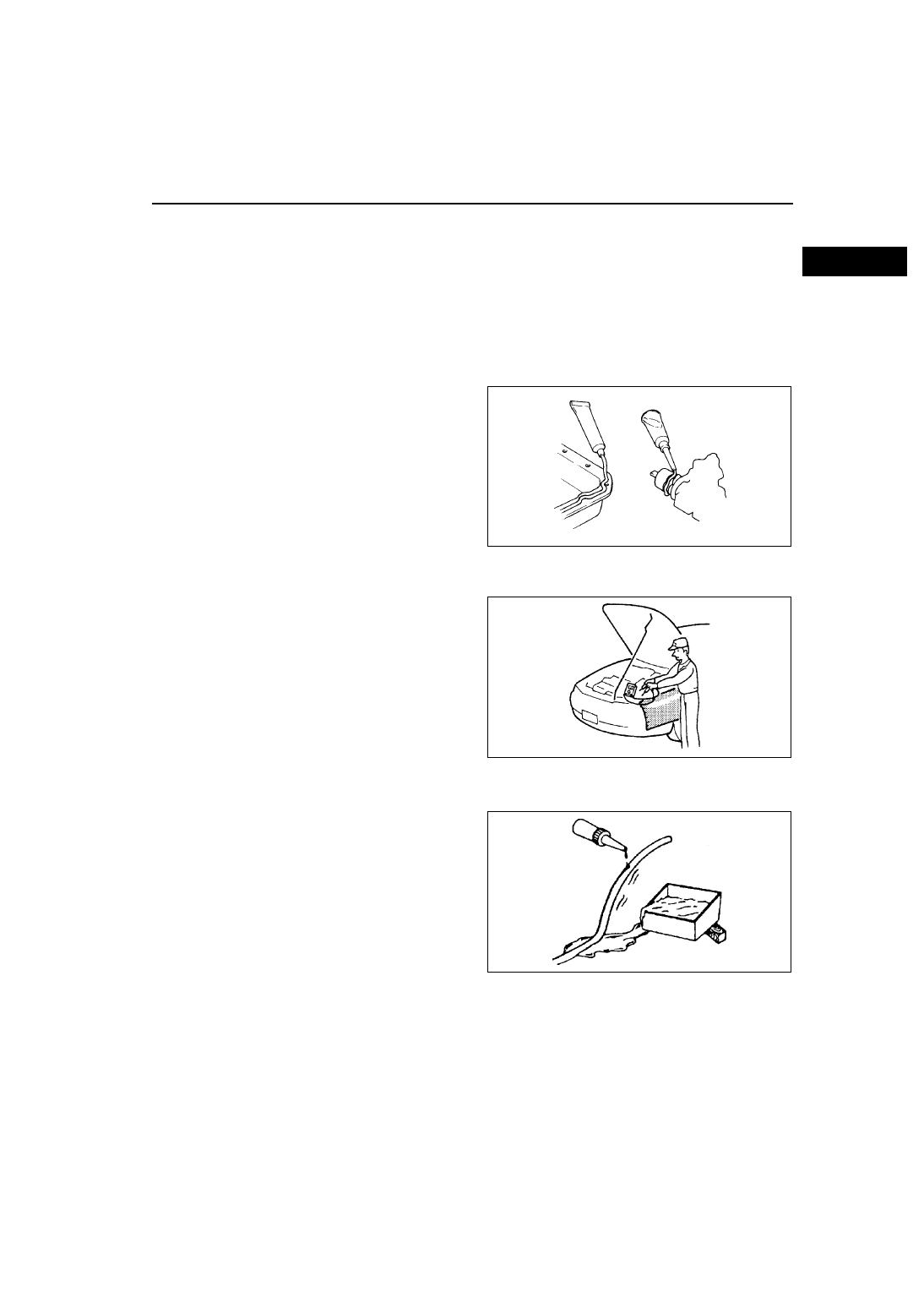

• If removed, these parts should be replaced with new ones:

— Oil seals
— Gaskets
— O-rings
— Lockwashers
— Cotter pins
— Nylon nuts

• Depending on location:

— Sealant and gaskets, or both, should be applied to specified locations. When sealant is applied, parts

should be installed before sealant hardens to prevent leakage.

— Oil should be applied to the moving components of parts.
— Specified oil or grease should be applied at the prescribed locations (such as oil seals) before reassembly.

End Of Sie

ADJUSTMENT

A6E201400004W12

• Use suitable gauges and/or testers when making

adjustments.

End Of Sie

RUBBER PARTS AND TUBING

A6E201400004W13

• Prevent gasoline or oil from getting on rubber

parts or tubing.

End Of Sie

WGIWXX0032J

X3U000WAS

WGIWXX0034E

GI–16

FUNDAMENTAL PROCEDURES

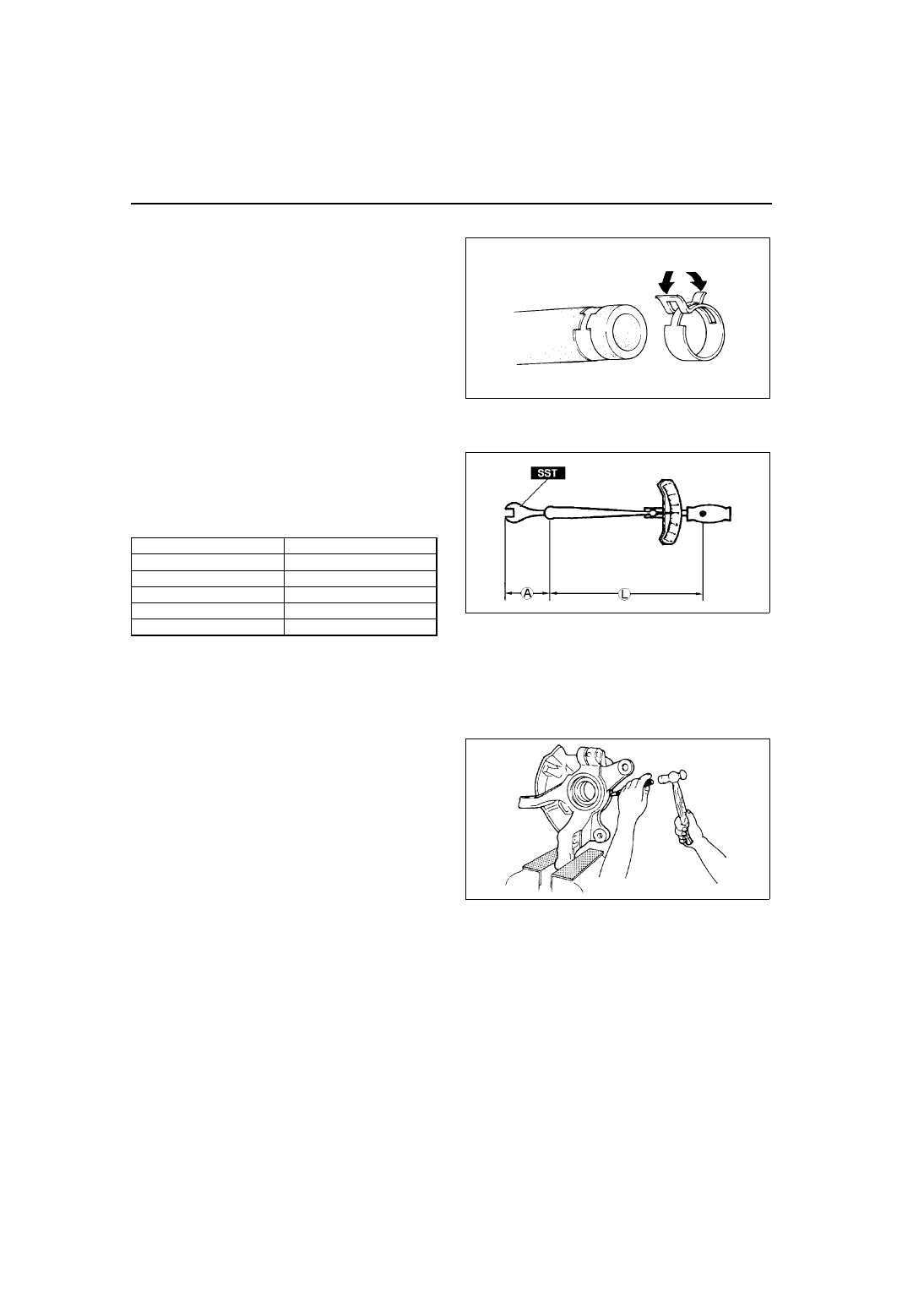

HOSE CLAMPS

A6E201400004W14

• When reinstalling, position the hose clamp in the

original location on the hose and squeeze the
clamp lightly with large pliers to ensure a good fit.

End Of Sie

TORQUE FORMULAS

A6E201400004W19

• When using a torque wrench-SST or equivalent

combination, the written torque must be
recalculated due to the extra length that the SST
or equivalent adds to the torque wrench.
Recalculate the torque using the following
formulas. Choose the formula that applies to you.

A : The length of the SST past the torque wrench drive
L : The length of the torque wrench

End Of Sie

VISE

A6E201400004W16

• When using a vise, put protective plates in the jaws of the vise to prevent damage to parts.

End Of Sie

WGIWXX0035J

Torque Unit

Formula

N·m

N·m

× [L/(L+A)]

kgf·m

kgf·m

× [L/(L+A)]

kgf·cm

kgf·cm

× [L/(L+A)]

ft·lbf

ft·lbf

× [L/(L+A)]

in·lbf

in·lbf

× [L/(L+A)]

WGIWXX0036E

X3U000WAW

FUNDAMENTAL PROCEDURES, INSTALLATION OF RADIO SYSTEM

GI–17

GI

DYNAMOMETER

A6E201400004W17

• When inspecting and servicing the power train on the dynamometer or speed meter tester, pay attention to the

following:
— Place a fan, preferably a vehicle-speed proportional type, in front of the vehicle.
— Make sure the vehicle is in a facility with an exhaust gas ventilation system.
— Since the rear bumper might deform from the heat, cool the rear with a fan. (Surface of the bumper must be

below 70 degrees.)

— Keep the area around the vehicle uncluttered so that heat does not build up.
— Watch the water temperature gauge and don’t overheat the engine.
— Avoid added load to the engine and maintain normal driving conditions as much as possible.

Note

• When only the front wheels are being rotated on the dynamometer, the ABS warning light could illuminate.

If the ABS warning light illuminates, turn the ignition switch to the LOCK position, then turn it back to the
ON position, run the vehicle at 10km/h and check that the ABS warning light goes off. (In this case, a DTC
will be stored in the memory. To delete this data from the memory, follow the procedure for deleting DTCs
(ABS) from memory.) (See

P–6 PRECAUTION (BRAKES)

 ) to turn off the warning light.)

End Of Sie

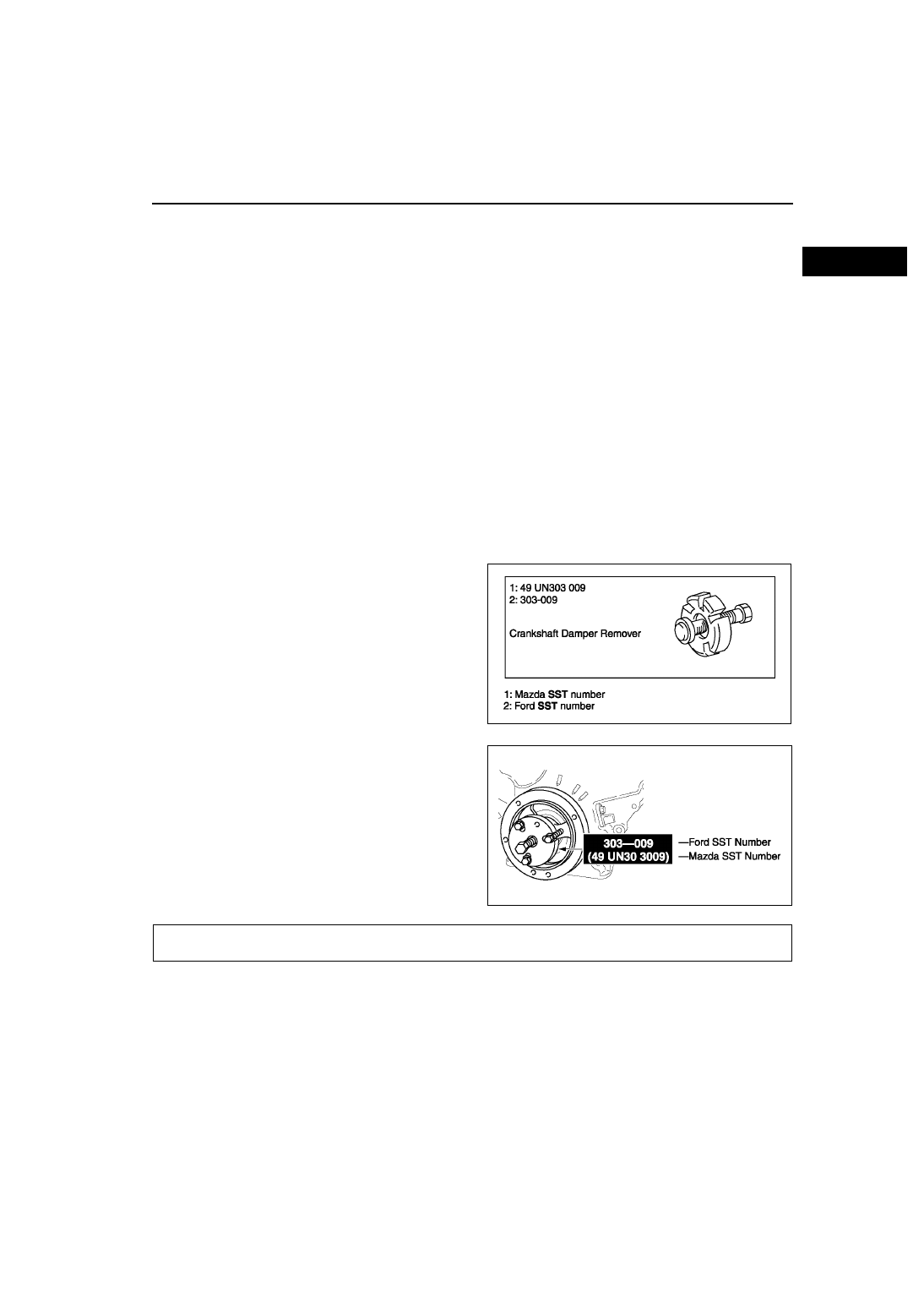

SST

A6E201400004W18

• Some Ford SST or equivalent are used as SSTs necessary for engine repair. Note that these SSTs are

marked with Ford SST numbers.

• Note that a Ford SST number is written together with a corresponding Mazda SST number as shown below.

Example (section ST)

Example (except section ST)

End Of Sie

INSTALLATION OF RADIO SYSTEM

A6E201600005W01

If a radio system is installed improperly or if a high-powered type is used, the CIS and other systems may be
affected. When the vehicle is to be equipped with a radio, observe the following precautions:

• Install the antenna at the farthest point from control modules.

• Install the antenna feeder as far as possible from the control module harnesses.

• Ensure that the antenna and feeder are properly adjusted.

• Do not install a high-powered radio system.

End Of Sie

XME2014002

XME2014001

INSTALLATION OF RADIO SYSTEM

GI–18

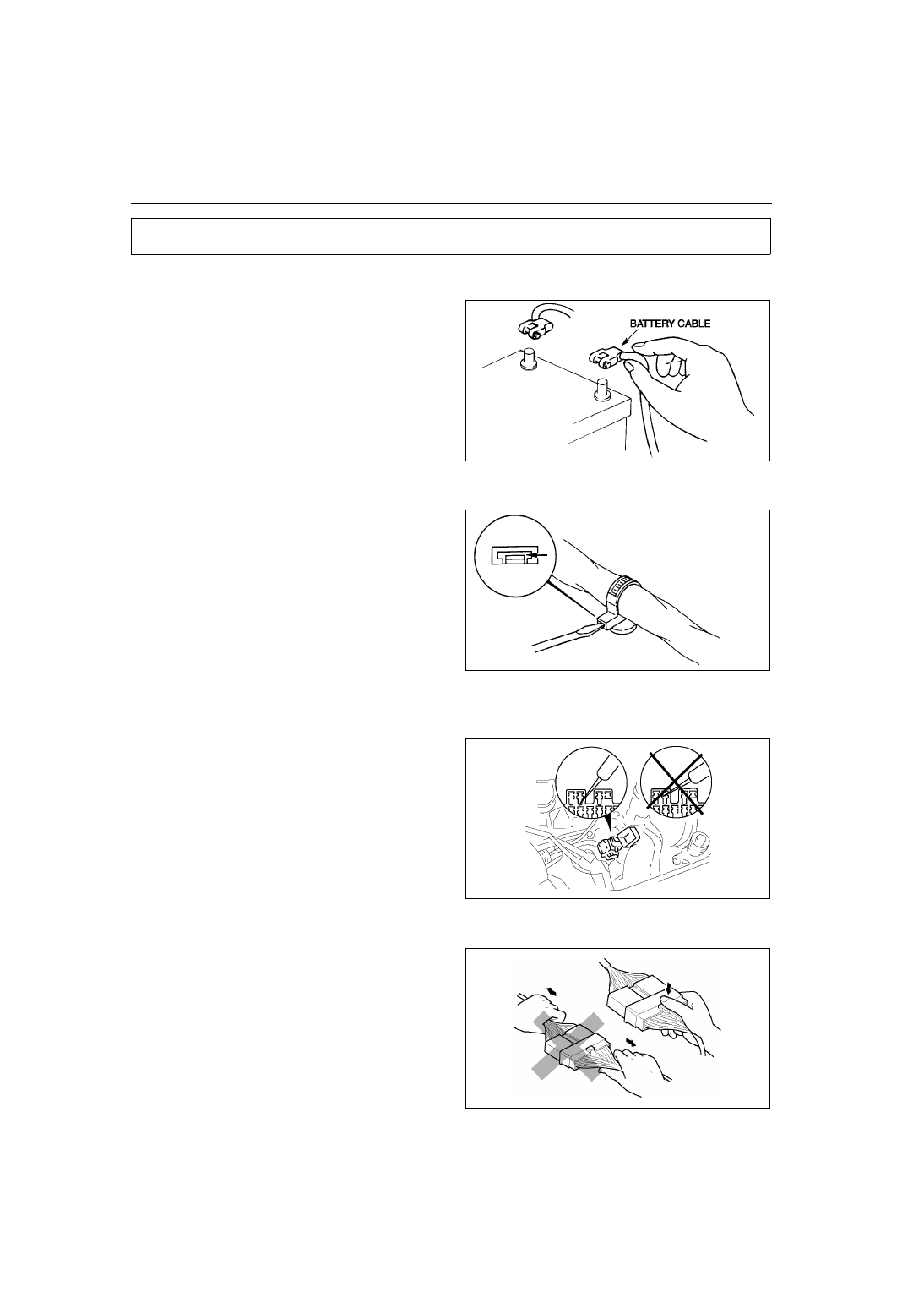

ELECTRICAL SYSTEM

ELECTRICAL PARTS

A6E201700006W01

Battery cable

• Before disconnecting connectors or removing

electrical parts, disconnect the negative battery
cable.

Wiring Harness

• To remove the wiring harness from the clip in the

engine room, pry up the hook of the clip using a
flathead screwdriver.

End Of Sie

CONNECTORS

A6E201700006W02

Data link connector

• Insert the probe into the terminal when

connecting a jumper wire to the data link
connector.

Caution

• Inserting a jumper wire probe into the

data link connector terminal may damage
the terminal.

Disconnecting connectors

• When disconnecting connector, grasp the

connectors, not the wires.

ELECTRICAL SYSTEM

WGIWXX0007E

X3U000WBU

X3U000WAY

WGIWXX0041E
