Введение в автомобили Mazda. Руководство - часть 18

Руководство по техническому обслуживанию

Обучение обслуживанию 71

Электрическая схема (продолжение)

Как пользоваться предыдущими электрическими схемами от Mazda
(

продолжение)

•

Электрическая схема подходит для автомобилей с VIN, указанными на следующей
за оглавлением странице.

•

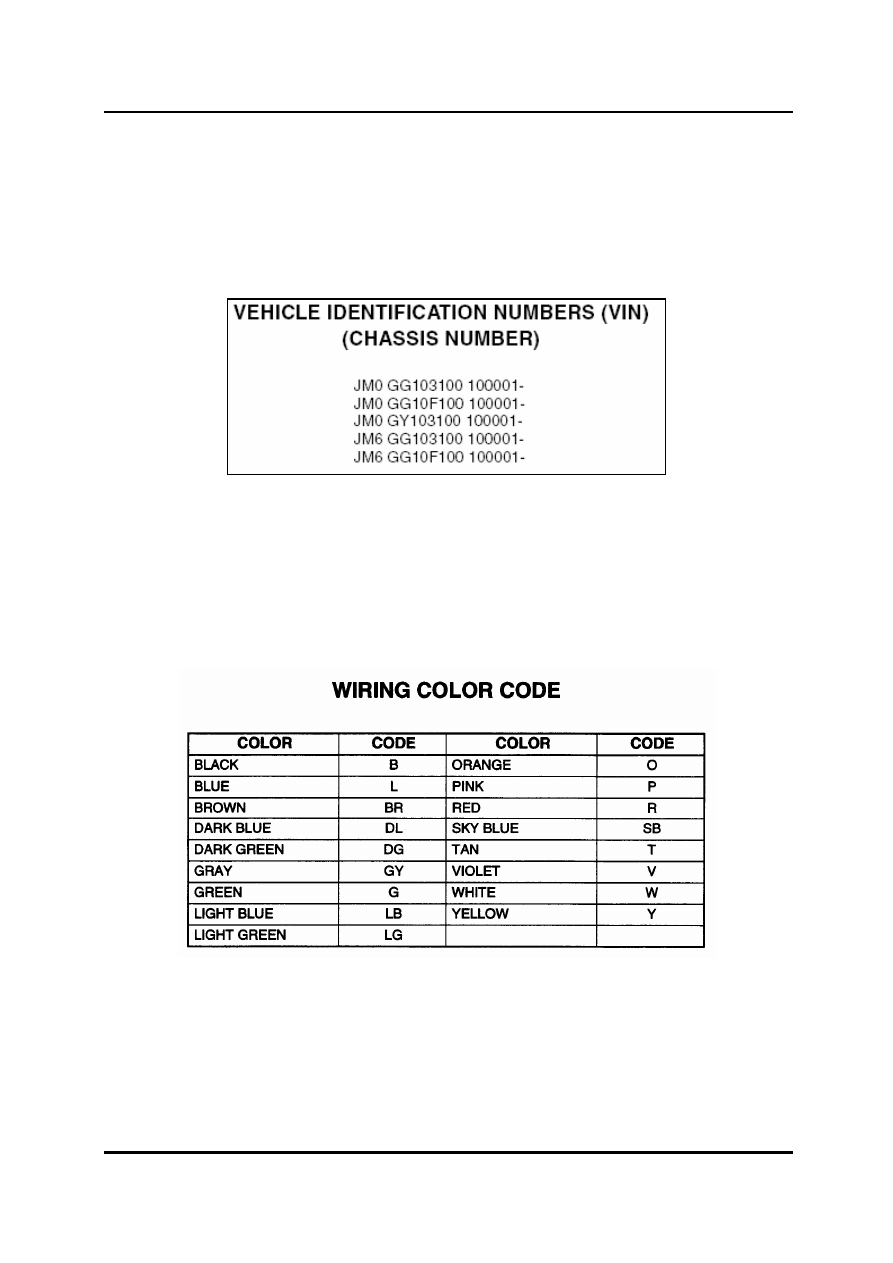

Кодовая таблица цветов элементов электропроводки расположена на этой же
странице.

–

Для двуцветных элементов первая буква обозначает основной цвет, а вторая –
цвет полоски:

Пример: B/L Черный/Синий

Руководство по техническому обслуживанию

Обучение обслуживанию

Электрическая схема (продолжение)

Как пользоваться предыдущими электрическими схемами от Mazda
(

продолжение)

•

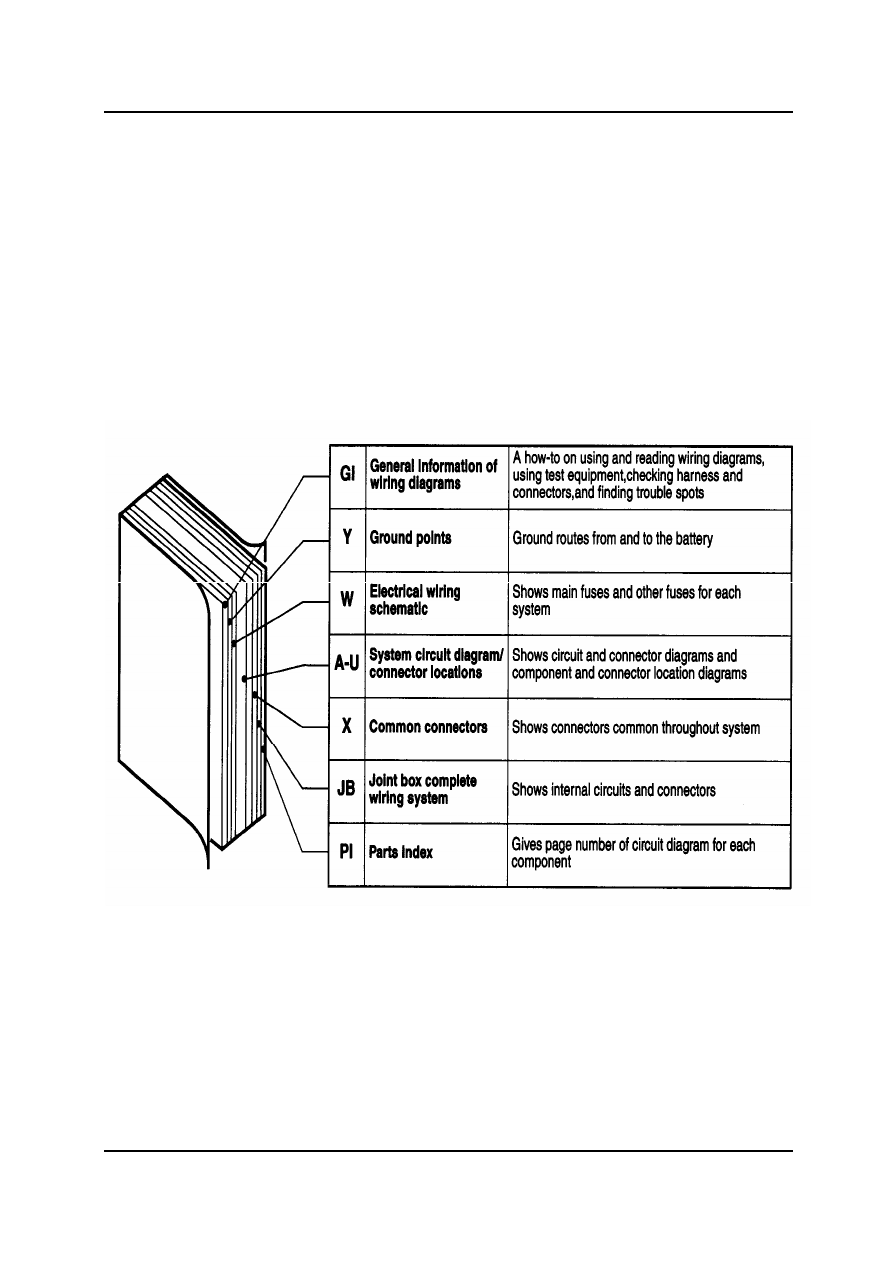

Начните с раздела GI, в котором разъясняются основные вопросы.

ПРИМЕЧАНИЕ: Перед практической работой обязательно ознакомьтесь со

значениями всех условных знаков, нумерации и кодировки, которые
используются в электрической схеме.

• Пояснение к оглавлению электрической схемы, данное в разделе GI.

•

Последующие страницы иллюстрируют изменения в электрической схеме.

Руководство по техническому обслуживанию

Обучение обслуживанию 73

Электрическая схема (продолжение)

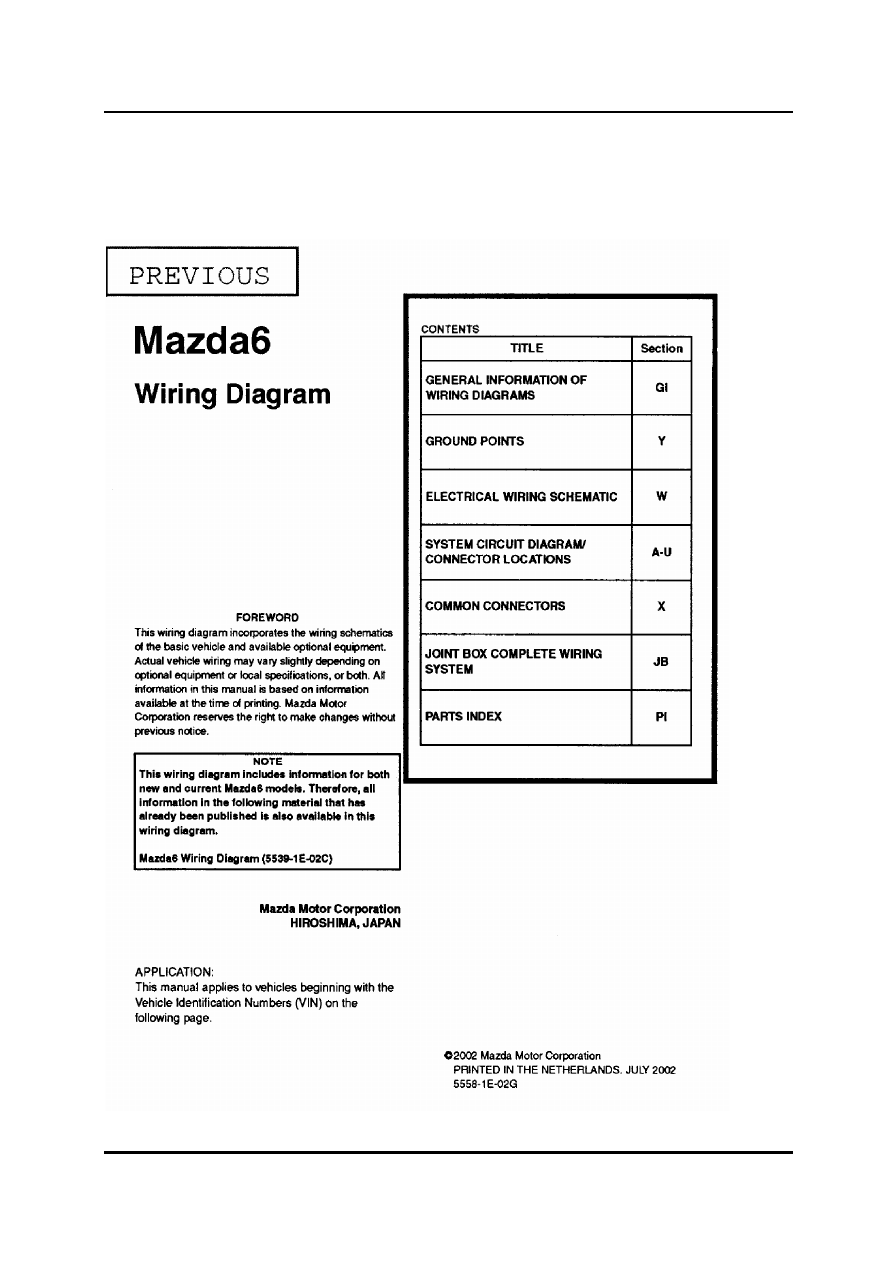

Сравнение «СТАРЫХ» и «НОВЫХ» категорий/разделов

•

Пояснение к изменениям в электрической схеме:

Руководство по техническому обслуживанию

Обучение обслуживанию

Электрическая схема (продолжение)

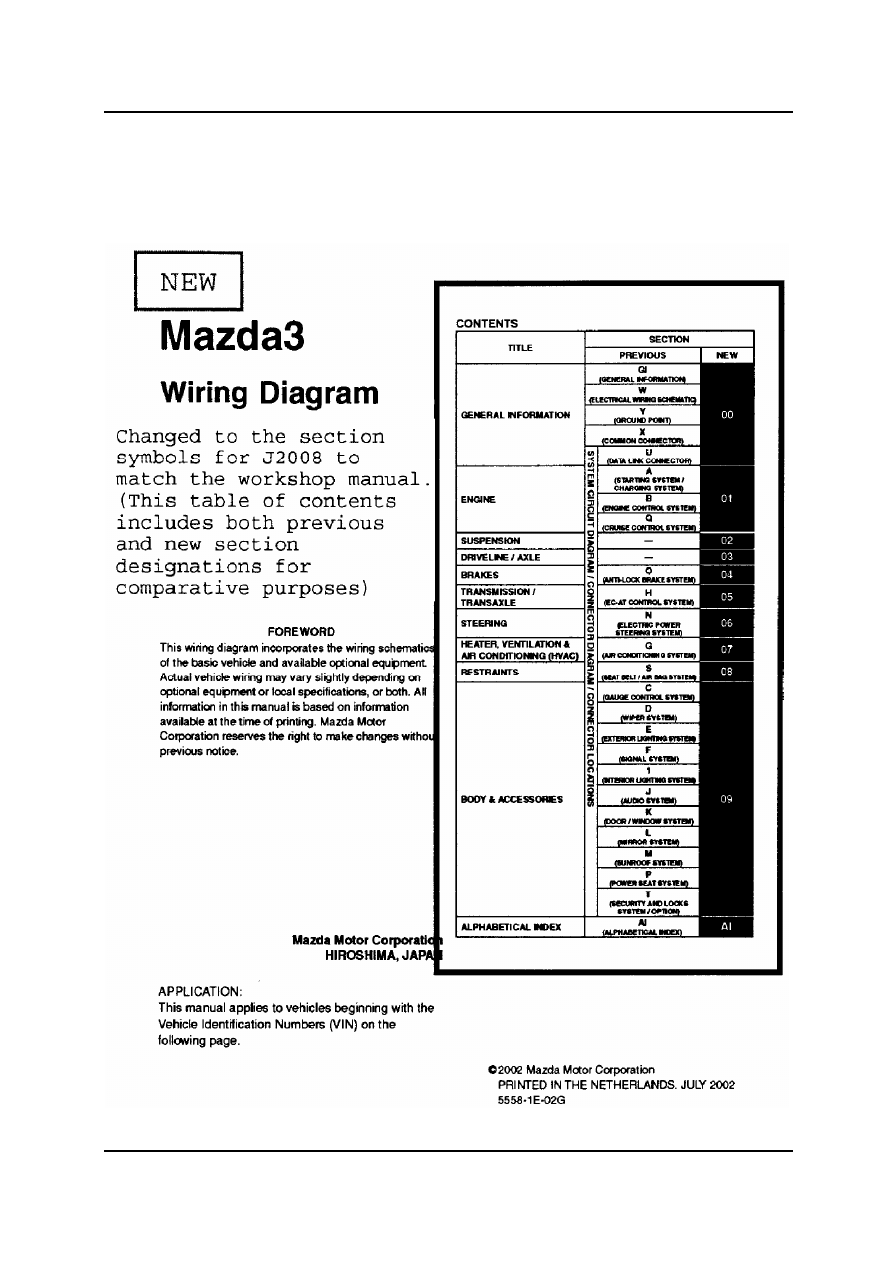

Сравнение «СТАРЫХ» и «НОВЫХ» категорий/разделов (продолжение)

•

Пояснение к изменениям в электрической схеме:
