Руководство по ремонту от компании Ford (продолжение)

Как пользоваться руководством по ремонту от компании Ford (продолжение)

•

Строго рекомендуем Вам ознакомиться со следующей главой: «100-00 Общие
сведения - Описание и обслуживание», чтобы узнать о применении руководства и
запомнить некоторые важные общие процедуры.

•

Если при разборке или снятии деталей необходимо придерживаться
определенного порядка, этот порядок будет указан числами на иллюстрации и
текст будет соответствующим образом пронумерован. Смотрите пример ниже.


Из руководства по обслуживанию Mazda2


на компакт-диске







•

Все указания на левую или правую сторону автомобиля даются для человека,
сидящего на водительском месте и смотрящего вперед.



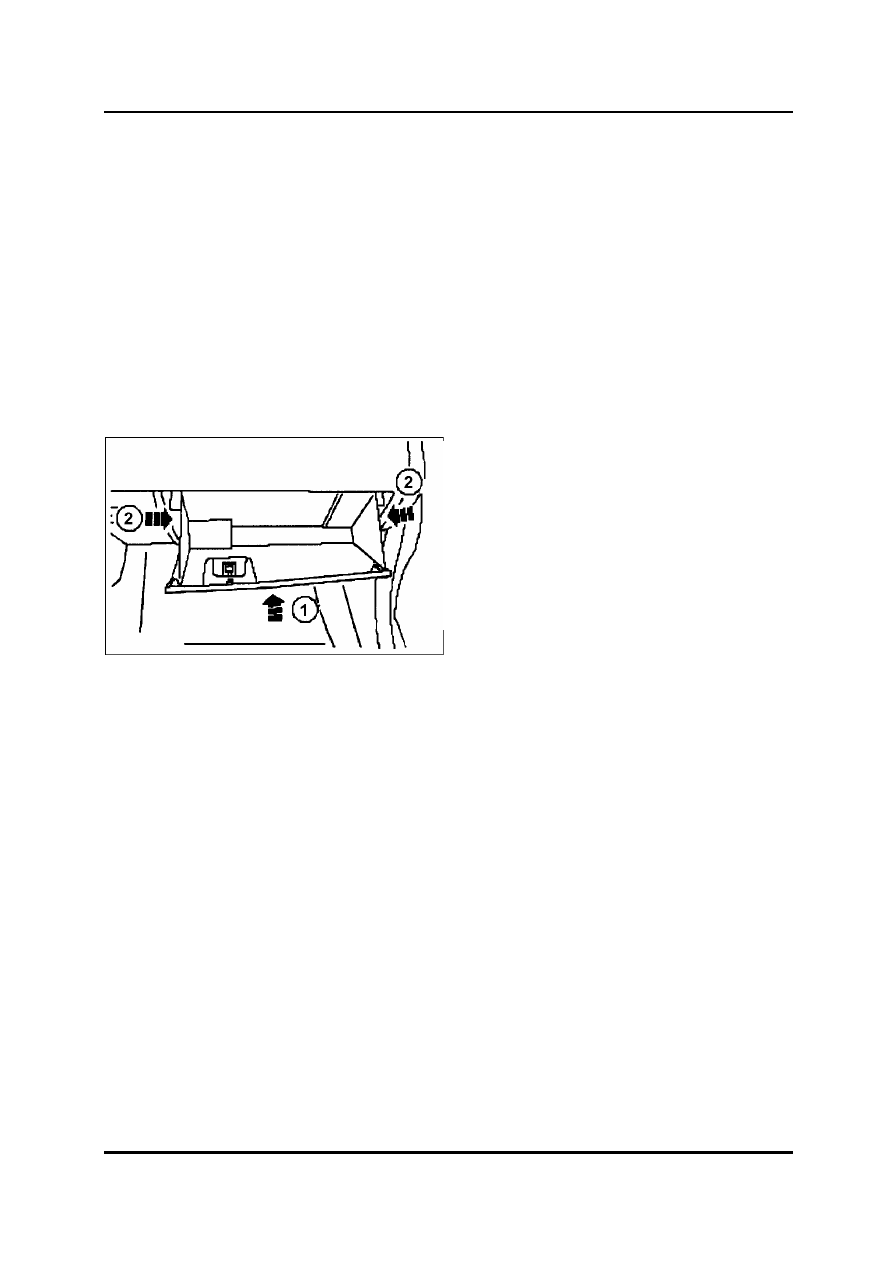

1.

Закройте перчаточный ящик справа.

1.

Толкните перчаточный ящик вверх.

2.

Нажмите на стороны ящика по

направлению к его центру, чтобы
установить перчаточный ящик





Руководство по техническому обслуживанию

64

Обучение обслуживанию

Руководство по ремонту от компании Ford (продолжение)

Нахождение неисправностей

•

Пункт перечня разделов «Диагностика и тестирование» может содержать
следующее:


•

Осмотр и проверка:

–

Схемы визуального осмотра, схемы признаков и другие справочные схемы (как,
например, диагностические процедуры), дополнительные контрольные
процедуры (OBD) с техническими характеристиками, либо отсылка
пользователя к соответствующим процедурам. Где это уместно, будут даны
инструкции по применению диагностического оборудования WDS.



•

Схема признаков:

–

Схема признаков указывает на симптомы и действия по обнаружению
неполадок.



•

Тест для обнаружения местонахождения неисправности

–

Для электрических и неэлектрических систем этот тест помогает обнаружить
местонахождение неисправности пошаговым логическим путем.
В тесте для обнаружения местонахождения неисправности две графы:
«

УСЛОВИЯ» и «ДЕТАЛИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ:

В графе «УСЛОВИЯ» содержатся только графические изображения (с
подписями или без), а графа «ДЕТАЛИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ» дает ссылку
к другому шагу теста или конкретные рекомендации по устранению
неисправности.
Номера в рамке указывают на порядок действий.

Смотрите пример «Диагностика и тестирование звукового сигнала» из
руководства по ремонту Mazda2 на следующих страницах.



•

Автономные испытания:

–

Автономные испытания проводятся для проведения серии тестов по
обнаружению местоположения неисправности или в том случае, если
процедура тестирования слишком трудна для описания ее на одной странице.



Руководство по техническому обслуживанию

Обучение обслуживанию 65

Руководство по ремонту от компании Ford (продолжение)

Нахождение неисправностей (продолжение)

•

Схема осмотра и проверки



Выдержка из «Схемы осмотра и проверки» руководства по ремонту Mazda2
(413-06

Использование электрических приборов и меры безопасности)



ДИАГНОСТИКА И ТЕСТИРОВАНИЕ
Звуковой сигнал
UID=G297186



2003.50 Mazda2




Смотрите раздел "Электрические схемы для получения основной информации».
Осмотр и проверка
1.

Проверьте причину жалоб клиента.

2.

Проведите визуальный осмотр для обнаружения очевидных признаков

электрического повреждения.
План визуального осмотра
Электрические компоненты

Предохранитель(ли)
Жгут проводов

Электрический разъем(ы)

Выключатель звукового сигнала (находится в надувной подушке безопасности
водителя)

Реле звукового сигнала

Звуковой сигнал

Пружина часов


3.

Если найдена очевидная причина заявленной или найденной неисправности,

устраните ее (если это возможно) до перехода к следующему шагу.
4.

Если причину не удается точно определить визуально, проверьте симптомы и

обратитесь к схеме признаков.






Руководство по техническому обслуживанию

66

Обучение обслуживанию

Руководство по ремонту от компании Ford (продолжение)

Нахождение неисправностей (продолжение)

•

Схема признаков



Выдержка из «Схемы признаков» руководства по ремонту Mazda2
(413-06

Использование электрических приборов и меры безопасности)



Состояние

Возможные источники

Действие

Звуковой сигнал не
работает

*

Предохранитель(ли).

*

Контур(ы).

*

Переключатель звукового сигнала

 (

находится в надувной подушке



безопасности водителя).

*

Реле звукового сигнала.

*

Звуковой сигнал.

*

Пружина часов.

*

ОБРАТИТЕСЬ к тесту

A
для обнаружения
местоположения
неисправности.

Звуковой сигнал всегда
работает

*

Переключатель звукового сигнала

(

находится в надувной подушке



безопасности водителя).

*

Пружина часов.

*

Контур(ы).

*

ОБРАТИТЕСЬ к

тесту B для
обнаружения
местоположения
неисправности.
