Введение в автомобили Mazda. Руководство - часть 12

Руководство по техническому обслуживанию

Обучение обслуживанию 47

Руководство по ремонту от компании Mazda (продолжение)

Справочник неисправностей (продолжение)

•

Блок-схема



Подтверждение

Без DTC

Таблица DTC

1.

Диагностический индекс

Диагр. поиска DTC

2.

Краткая дианг. Схема

3.

Поиск по симптому

Нет предупреждающего
света с симптомом

Предупреждающий
свет зажжен/мигает

Проверка на
приоритетный код
неисправности

Диагностика на DTC
(

Бортовая сист. диагн.)

Диагностика по симптому

(

Поиск по симптому)



Проверка DTC



Включ. Двиг. При тесте,

тестирование на холост. Ходу





*

Индикатор и световая аварийная сигнализация, указывающая на неисправность



Руководство по техническому обслуживанию

48

Обучение обслуживанию

Руководство по ремонту от компании Mazda (продолжение)

OBD –

Диагностика по DTC


•  Системы OBD предоставляют различный диапазон признаков, в зависимости от

типа автомобиля и от систем, для которых они разработаны. Следующие функции
являются стандартными:

–

Чтение/очищение памяти DTC

–

PID (Parameter IDentification =

Идентификация параметров) мониторинг данных

и запись

–

Оперативный режим команд



•

Чтение/очищение памяти DTC

–

Считывание производится либо с помощью мигающей контрольной лампы на
приборном щитке после того, как соответствующая контрольная клемма DLC
(Data Link Connector =

Разъем передачи данных) заземлена, либо с помощью

контрольного прибора наподобие WDS (Worldwide Diagnostic System =
Всемирная диагностическая система).

–

Коды неисправностей, хранящиеся с памяти DTC модуля управления, играют
важную роль при устранении неисправностей, которые трудно воспроизвести.

–

Проведите соответствующую DTC диагностическую проверку для быстрого и
правильного определения неисправности при помощи таблиц DTC, схем
неисправностей DTC и дополнительного справочного материала наподобие
электрической схемы.



Смотрите примеры на последующих страницах



Руководство по техническому обслуживанию

Обучение обслуживанию 49

Руководство по ремонту от компании Mazda (продолжение)

OBD –

Диагностика по DTC (продолжение)

• OBD

–

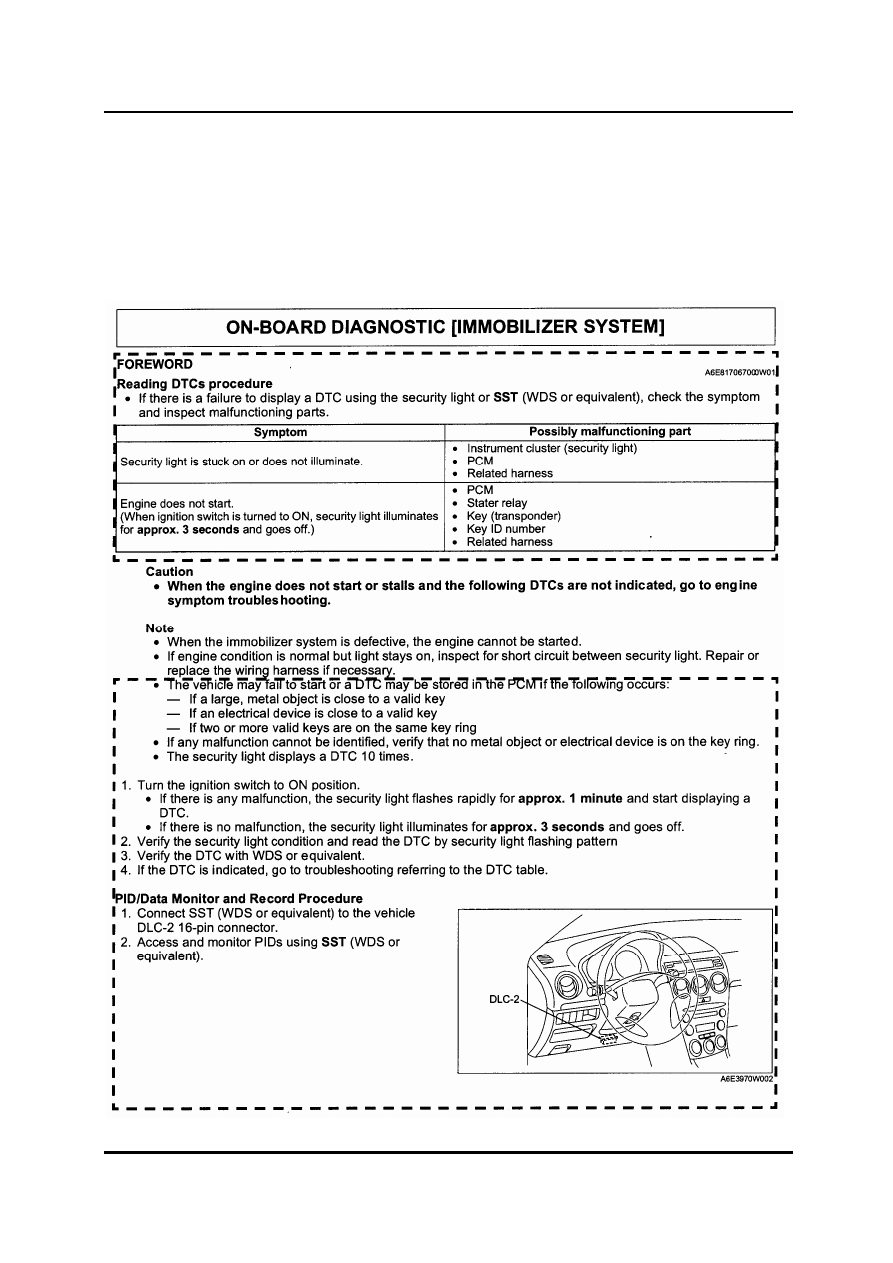

Чтение памяти DTC

Выдержка из «Процедуры бортовой диагностики» из приложения к руководству по
ремонту Mazda6 (Раздел T- Иммобилайзер) – строки с точкой обновлены!






Руководство по техническому обслуживанию

50

Обучение обслуживанию

Руководство по ремонту от компании Mazda (продолжение)

OBD –

Диагностика по DTC (продолжение)

• OBD

–

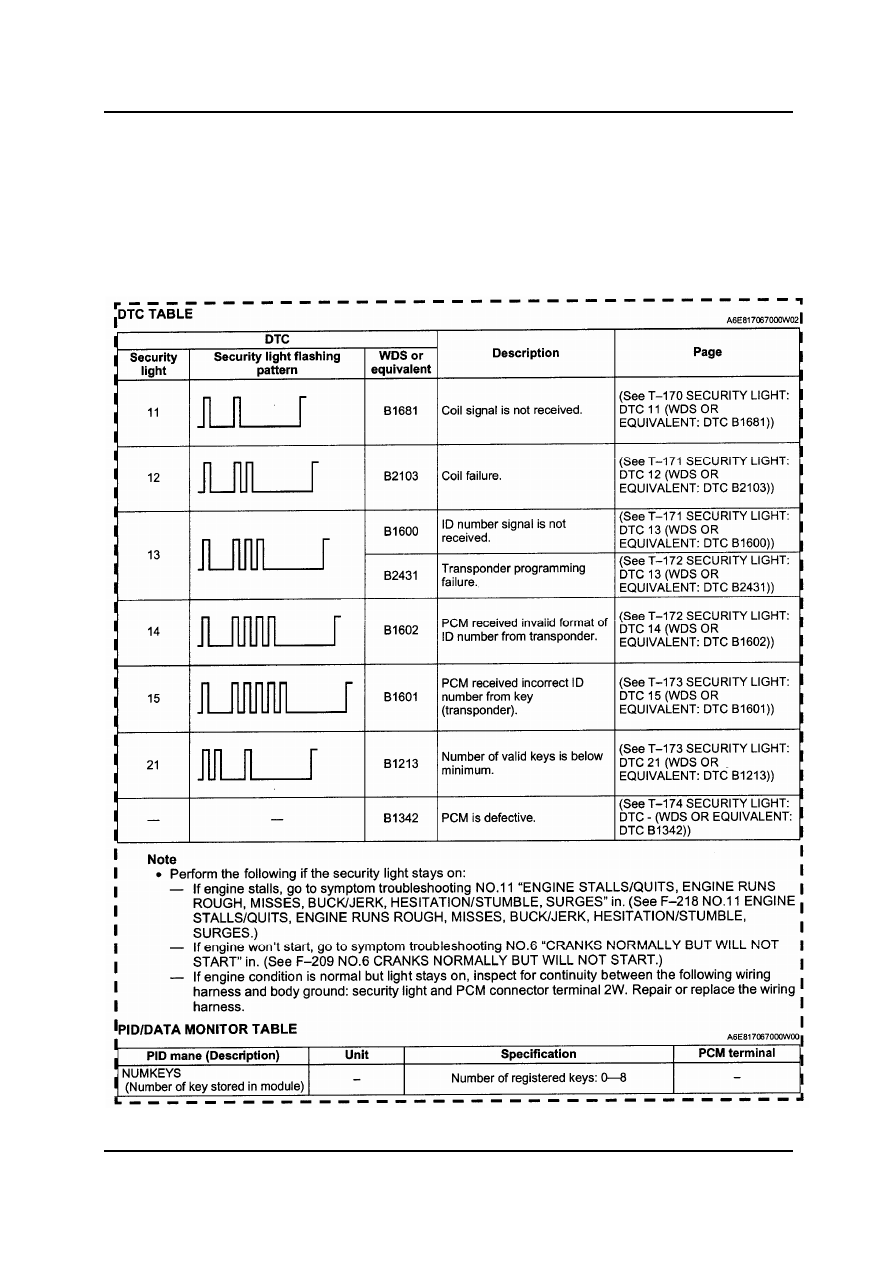

таблица DTC

Выдержка из «Процедуры бортовой диагностики» из приложения к руководству по
ремонту Mazda6 (Раздел T- Иммобилайзер)
