Обзор

Имеющиеся печатные руководства по техническому обслуживанию

•

Руководства по обслуживанию

–

W/M (Workshop Manual =

Руководство по ремонту) с приложениями

–

W/D (Wiring Diagram =

Схема электрических соединений) с приложениями

–

Руководство по кузовным работам

–

Учебное пособие (Пособие по новым моделям по модернизации внешнего
вида/Учебный план)

–

Руководство по капитальному ремонту двигателя

–

Руководство по капитальному ремонту коробки передач

–

Справочник владельца

–

Другие инструкции: пособие по обслуживанию иммобилилайзера.


•

Информация по обслуживанию

–

Информация по ремонту, информация об исправлениях в справочных
материалах, отзывы и т. д. – по решению NSC/ID (National Sales
Company/Independent Distributor =

Национальная сбытовая

организация/Оптовый торговец книгами и периодикой).





Руководство по техническому обслуживанию

40

Обучение обслуживанию

Обзор (продолжение)

Имеющиеся электронные руководства по техническому обслуживанию

•

Руководство по техническому обслуживанию на компакт-диске содержит:

–

Руководство по ремонту

–

Электрическую схему (только для модели Tribute)

–

Руководство по кузовным работам

–

Руководства по капитальному ремонту двигателя и коробки передач в блоке с
ведущим мостом

–

Учебное пособие

–

Приложения






•

Информация по обслуживанию

–

В интерактивном виде через Интернет или на компакт-диске - информация по
ремонту, информация об исправлениях в справочных материалах, отзывы и т.
д. - по решению NSC/ID.

–

Планируется выпуск ESI (Electronic Service Information = Электронная
информация по техническому обслуживанию) – руководство по ремонту,
электрическая схема и др.


Заказ информации по обслуживанию
•

Обращайтесь к Вашему NSC/ID для заказа любого руководства по техническому
обслуживанию Mazda. Вам предоставят список имеющихся изданий.

Руководство по техническому обслуживанию

Обучение обслуживанию 41

Обзор (продолжение)

Маркировка

Руководство по техническому обслуживанию
•

Учетный номер книги содержит информацию о руководстве по обслуживанию: Он
находится на передней и задней стороне обложки: Номер книги состоит из 9 букв,
например: 1577 - 10 - 97D.

–

1577

указывает на номер книги

–

1

указывает на язык (1: английский; 2: немецкий: 3: французский)

–

0

указывает на место издания (0: Япония; E: Европа)

–

97

указывает на год публикации (97: 1997, и т. д.)

–

D

указывает на месяц публикации (A: январь; B: февраль; и т. д.)


ПРИМЕЧАНИЕ: Чтобы среди всех руководств, посвященных одной модели

автомобиля, найти правильное, начинайте с новых и просматривайте их в
обратном хронологическом порядке.


•

Обложки некоторых руководств по обслуживанию имеют определенный цвет:

–

Руководство по ремонту: цвет зависит от семейства моделей – например,
оранжевый для 626 семейства моделей

–

Электрическая схема: соответствует руководству по ремонту

–

Руководство по кузовным работам: соответствует руководству по ремонту

–

Руководство по капитальному ремонту двигателя: зеленый

–

Руководство по коробкам передач: светло-оранжевый

–

Руководство по обслуживанию иммобилайзера: синий (действительно только
для моделей, выпускавшихся до 1997 года)


•

Приложения к руководству по техническому обслуживанию

–

Приложения издаются для документирования технических модификаций. В них
содержится только информация о последних изменениях. В остальном формат
этих изданий и их структура такие же, как и у исходных книг.



Информация по обслуживанию

•

Порядковый номер и год, например, SI R002/03 (“R” означает ремонт); (в конечном
итоге, зависит от способа нумерации NSC/ID).


Важно:  Перед обслуживанием всегда проверяйте наличие руководств по данной

тематике!





Руководство по техническому обслуживанию

42

Обучение обслуживанию

Руководство по ремонту

• Mazda

опубликовала три типа руководств по ремонту с разным дизайном:

–

Руководство с прежним дизайном Mazda подходит для большинства моделей,
названия которых состоят из букв.

–

Руководство с новым дизайном Mazda – начиная с модели RX-8 и далее
совершенно новый дизайн, включая использование схем, имеют: общее
руководство по ремонту, руководство по ремонту двигателя, коробки передач,
руководство по кузовным работам.


ПРИМЕЧАНИЕ:  Для электрических схем в руководствах появится новый дизайн для

моделей, начиная с Mazda 3 и далее.



–

Руководство по обслуживанию с дизайном Ford используется для моделей
Mazda Tribute

и Mazda2.



Руководство по ремонту от компании Mazda

•

Руководство по ремонту со старым дизайном все еще доступно в электронном и
печатном виде, но выпуск печатного руководства по ремонту прекращен.

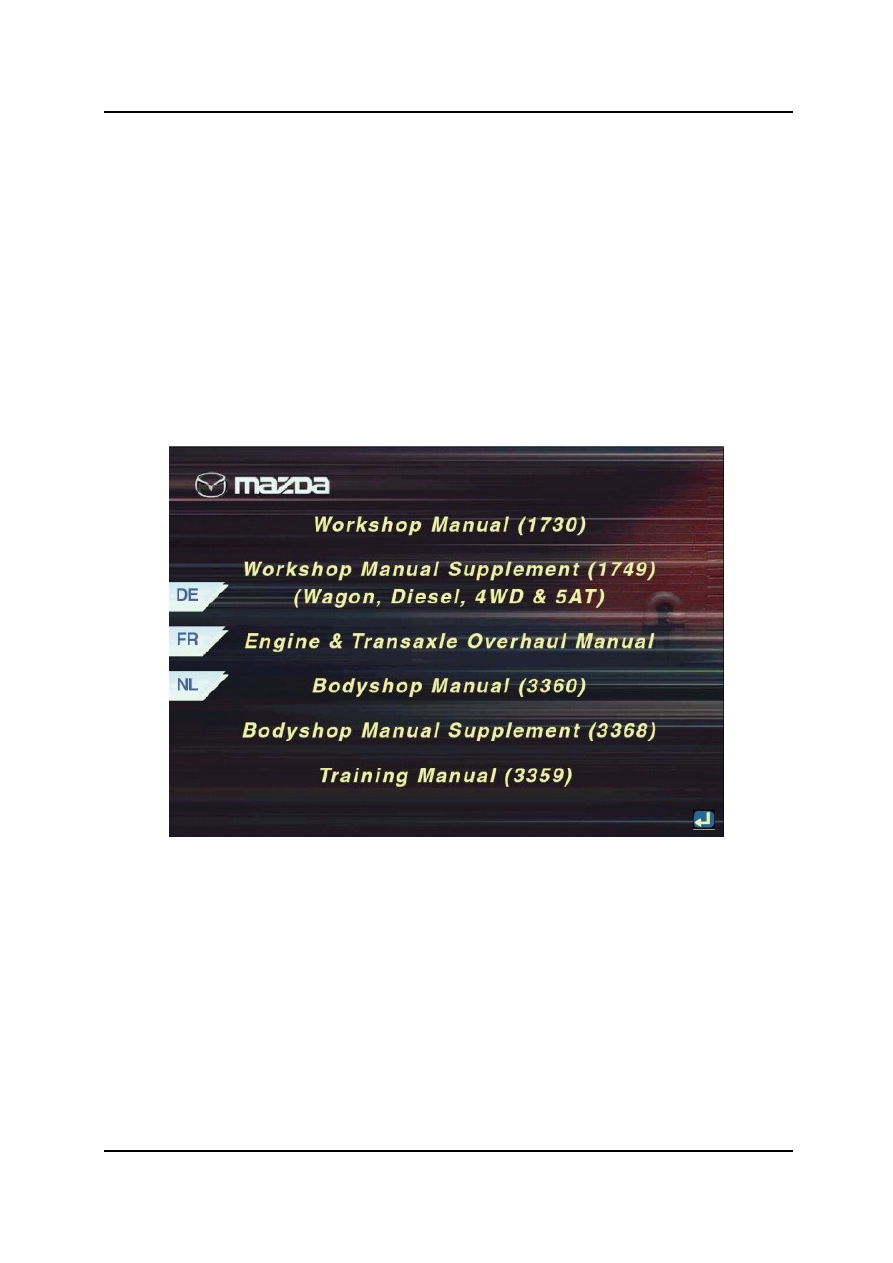

•  Электронное руководство есть на компакт-диске «Руководство по обслуживанию»

наряду с другими справочными материалами. Оно будет заменено системой ESI,
впервые изданной на компакт-диске к модели RX-8.
Для всех последующих моделей планируется создать интерактивную ESI,
одновременно с электронной версией EPC.
Руководства для Mazda6 и RX-8 будут также включены в интерактивную ESI.


ПРИМЕЧАНИЕ: Все руководства ESI будут выпускаться в новом дизайне.


ПРИМЕЧАНИЕ: Электрическая схема, тем не менее, будет доступна и в печатном

виде (для всех моделей, кроме Tribute).



Руководство по ремонту от компании Ford

•

Доступно только в электронной форме.

•

Имеется на компакт-диске «Руководство по обслуживанию» наряду с другими
справочными материалами.

–

Может использоваться для различных моделей, переведено на несколько
языков.

–

Руководство по ремонту и кузовным работам включены в «Руководство по
обслуживанию» на компакт-диске (для Mazda2 руководство по ремонту издано
в печатном виде).
