99

Световые приборы

R

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

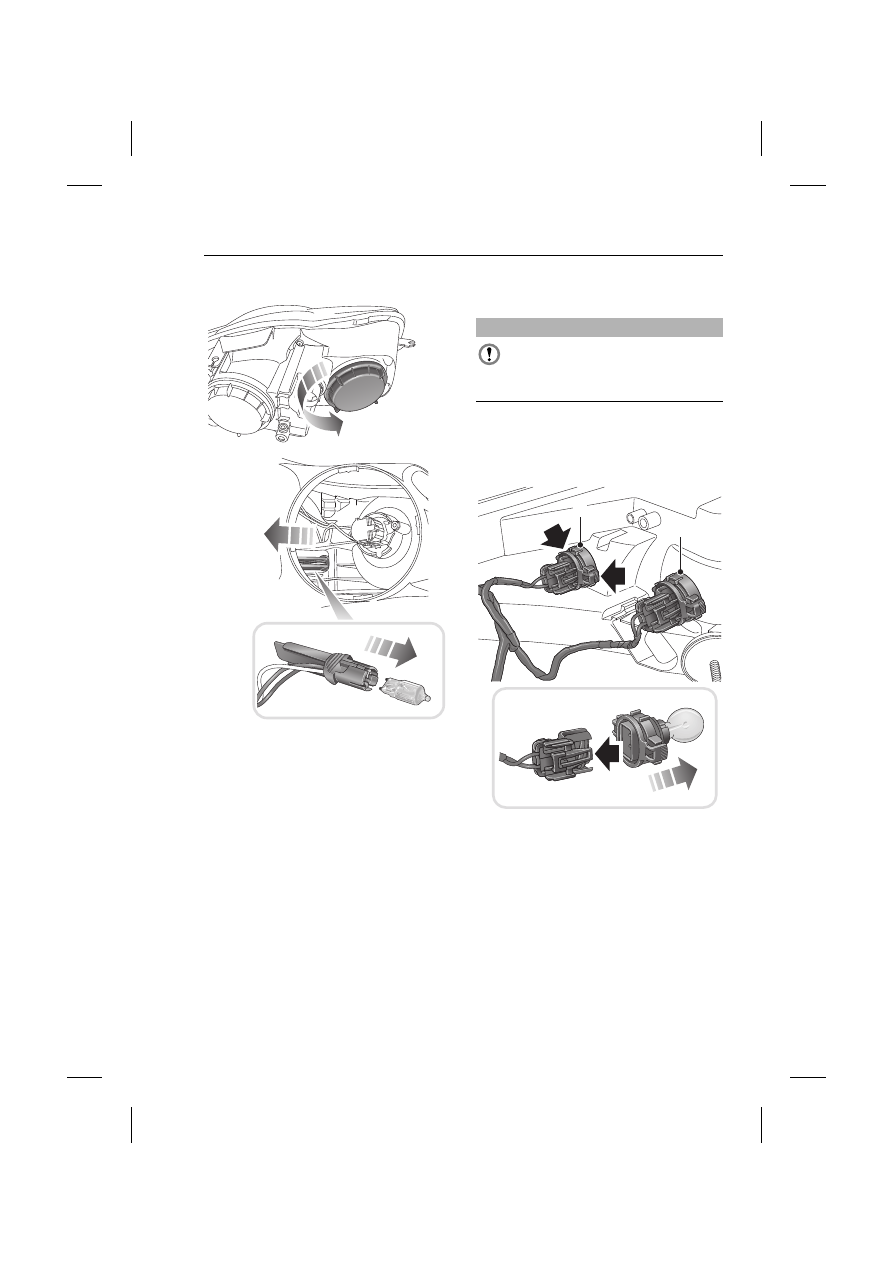

Лампы габаритных фонарей

1.

Для снятия поверните крышку против
часовой стрелки.

2.

Потяните выступ патрона, чтобы
извлечь его из блок-фары.

3.

Потяните и извлеките наружу лампу.

При замене лампы вставьте патрон в гнездо
блок-фары до щелчка.

БОКОВЫЕ ПОВТОРИТЕЛИ
УКАЗАТЕЛЕЙ ПОВОРОТА

ЛАМПЫ ЗАДНИХ ФОНАРЕЙ

Лампочки заднего указателя
поворота и фонаря заднего хода

При снятой задней блок-фаре:

1.

Сожмите выступы и потяните нужный
патрон наружу.

2.

Нажмите и отпустите выступ на
электрическом разъеме, затем
извлеките блок лампы.

E94735

1

2

3

ПРЕДОСТЕРЕЖЕНИЕ

Эти лампы светодиодные, их замену
должны осуществлять специалисты
дилера/технического центра
компании.

E94736

1

2

Световые приборы

100

L

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

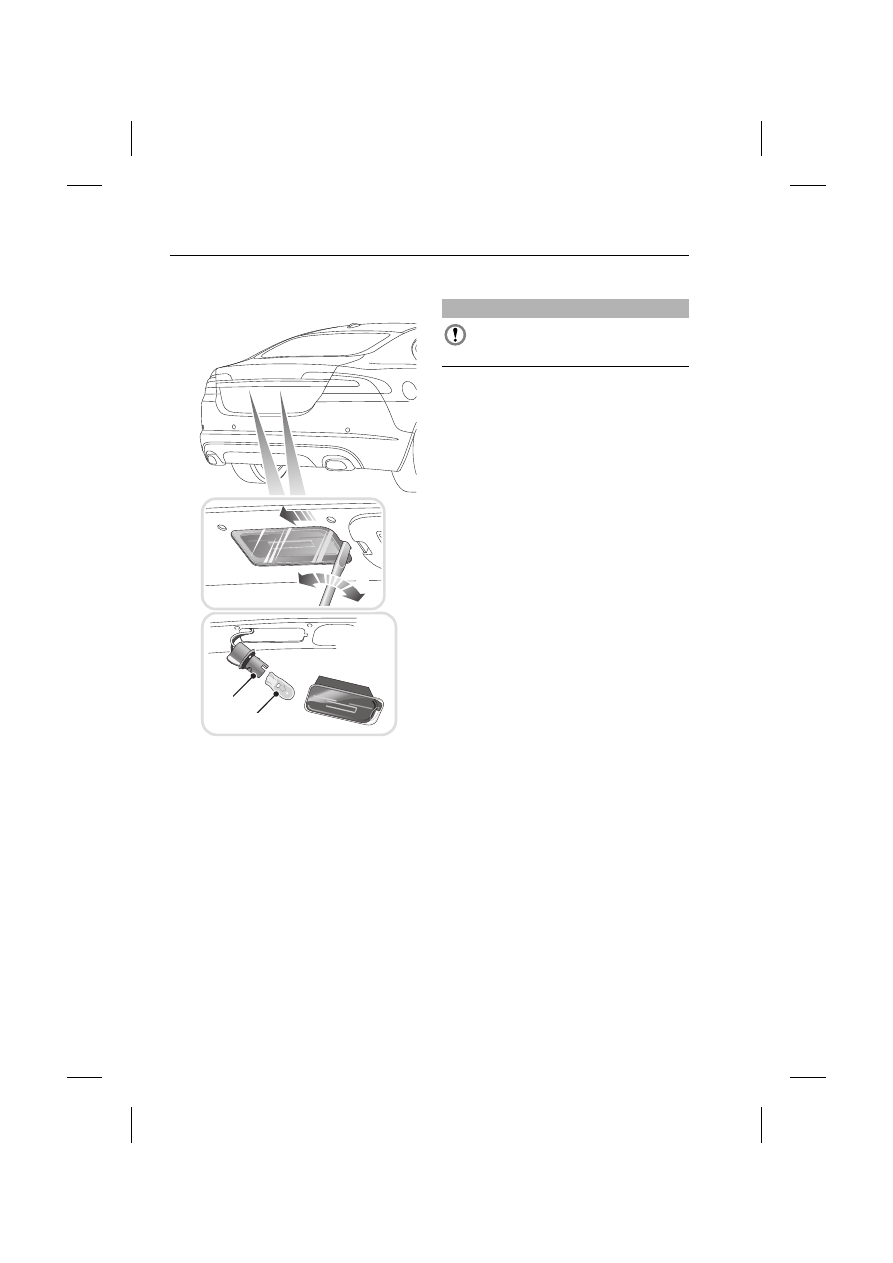

Лампа освещения регистрационного
знака

1.

С помощью маленькой отвертки с
плоским жалом отсоедините одну
сторону блока и снимите его (см.
рисунок).

2.

Поверните плафон на 90° против
часовой стрелки, чтобы получить
доступ к лампе.

3.

Потяните и извлеките лампу из патрона.

Прочие лампы задних фонарей

Следующие задние лампы светодиодные,
их замену владелец не должен выполнять
самостоятельно:
•

задние габаритные фонари;

•

стоп-сигналы;

•

задние противотуманные фары;

•

дополнительный верхний стоп-сигнал;

•

задние боковые габаритные фонари.

E94737

1

2

3

ПРЕДОСТЕРЕЖЕНИЕ

Замену светодиодных ламп должны
осуществлять специалисты дилера/
технического центра компании.

101

Световые приборы

R

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП

Примечание: Лампы задних фонарей, стоп-сигналов, задних противотуманных фар,
задних габаритных фонарей, задних повторителей указателей поворотов и
дополнительного стоп-сигнала необслуживаемые, они представляют собой
светодиодные блоки. Если любая из этих ламп выйдет из строя, причину неисправности
должен выявить квалифицированный специалист. Обратитесь к дилеру компании или в
ее технический центр.

ПРЕДОСТЕРЕЖЕНИЕ

Перед заменой лампы убедитесь в том, что выключены оба соответствующих фонаря
и зажигание. Если электропитание включено, может произойти короткое замыкание,
которое повредит систему электрооборудования автомобиля.

Лампа

Характеристики

Мощность (Вт)

Галогенная фара (ближний и дальний свет)

H7/H7

55/55

Ксеноновая фара (ближнего и дальнего света)

D1S/H7

35/55

Передние габаритные фонари

W5W HCB

5

Передние указатели поворота

PY21W

21

Задние указатели поворота

PY19W

19

Фонари заднего хода

PS19W

19

Фонари подсветки регистрационного знака

W5W

5

Верхние лампы освещения салона

W6WX

6

Плафоны подсветки ниши для ног

W5W

5

Плафон освещения багажного отделения

S10W

10

Лампы двери багажного отделения

W5W

5

Плафон подсветки перчаточного ящика

W5W

5

Подсветка косметических зеркал

2 x TS1.3W

1,3

Стеклоочистители и омыватели

102

L

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

Стеклоо чи стители и омы ватели

ОЧИСТИТЕЛИ ВЕТРОВОГО
СТЕКЛА

Примечание: Если щетки
стеклоочистителей прилипли или их
заклинило, электронный выключатель
может временно приостановить работу
стеклоочистителей. В этом случае
выключите стеклоочистители и
зажигание. Перед включением зажигания
очистите ветровое стекло и освободите
щетки стеклоочистителей.

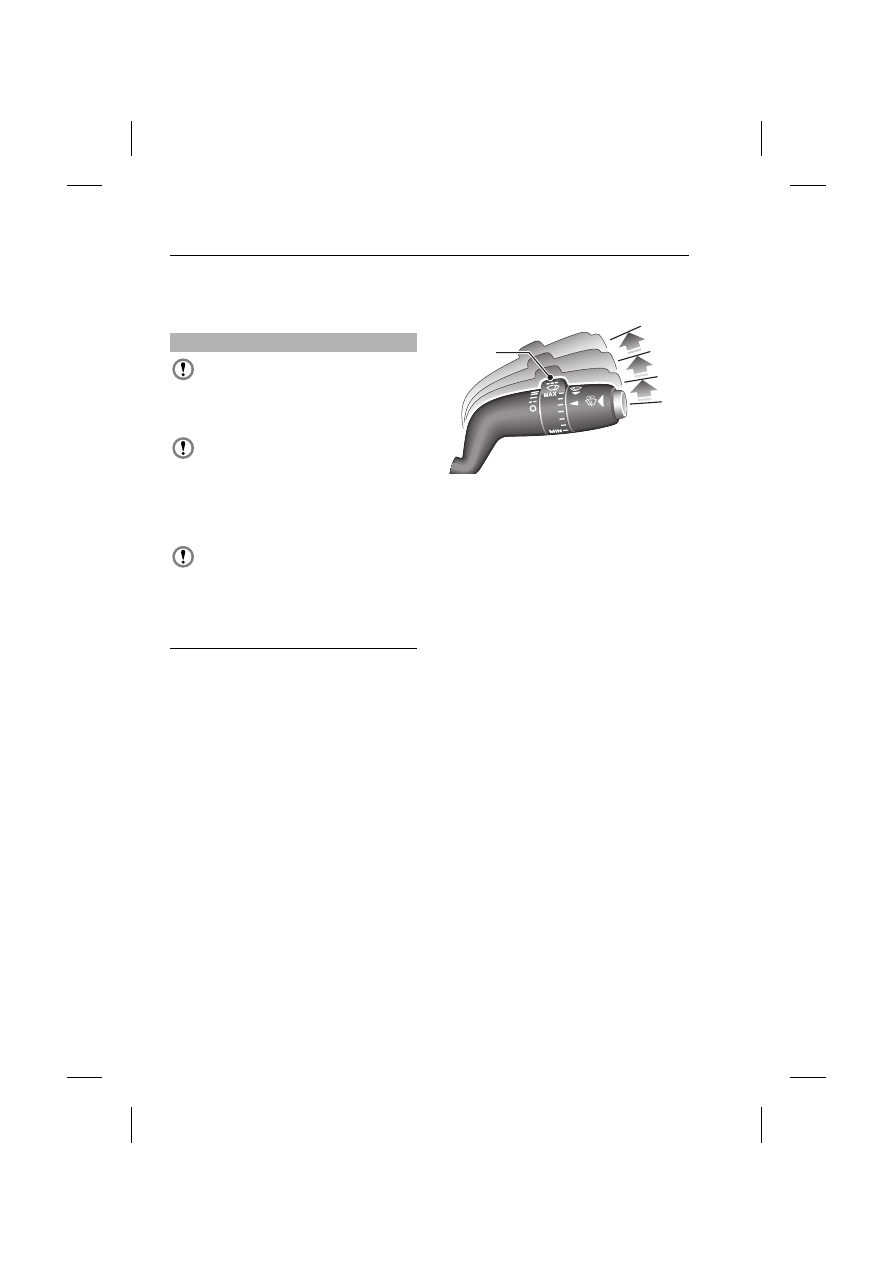

Режимы работы стеклоочистителей

1.

Стеклоочистители выключены, щетки
находятся в нижнем положении.

2.

Режим активации датчиком дождя.

3.

Работа с низкой частотой.

4.

Работа с высокой частотой.

5.

Регулировка чувствительности датчика
дождя.

ПРЕДОСТЕРЕЖЕНИЯ

Не включайте стеклоочистители,
когда ветровое стекло сухое.
Сопротивление механизму

стеклоочистителя может привести к его
повреждению.

В очень холодную или очень жаркую
погоду перед включением
стеклоочистителя проверяйте, не

примерзли/не приклеились ли щетки к
ветровому стеклу. Сопротивление
механизму стеклоочистителя может
привести к его повреждению.

Перед включением
стеклоочистителей удалите с
ветрового стекла снег, лед и иней

вокруг рычагов и щеток стеклоочистителей.
Наличие снега и льда на ветровом стекле
может привести к повреждению механизма
стеклоочистителя.

JAG1620

5

1

2

3

4
