Instrument Panel and Console - Instrument Panel

Removal and Installation

Removal

All vehicles

1. Remove the console.

For additional information, refer to:

Floor Console

 (501-12 Instrument

Panel and Console, Removal and Installation).

2. Remove the climate control panel.

For additional information, refer to:

Climate Control Assembly

 (412-04

Control Components, Removal and Installation).

3. Remove the navigation system display module (if equipped).

For additional information, refer to:

Navigation System Display Module

(419-07 Navigation System, Removal and Installation).

4. Remove the instrument cluster.

For additional information, refer to:

Instrument Cluster

 (413-01

Instrument Cluster, Removal and Installation).

5. Remove the passenger air bag module.

For additional information, refer to:

Passenger Air Bag Module

 (501-20B

Supplemental Restraint System, Removal and Installation).

6. Remove the steering column.

For additional information, refer to:

Steering Column

 (211-04 Steering

Column, Removal and Installation).

7. Remove the headlamp switch.

For additional information, refer to:

Headlamp Switch

 (417-01 Exterior

Lighting, Removal and Installation).

Vehicles with manual transmission

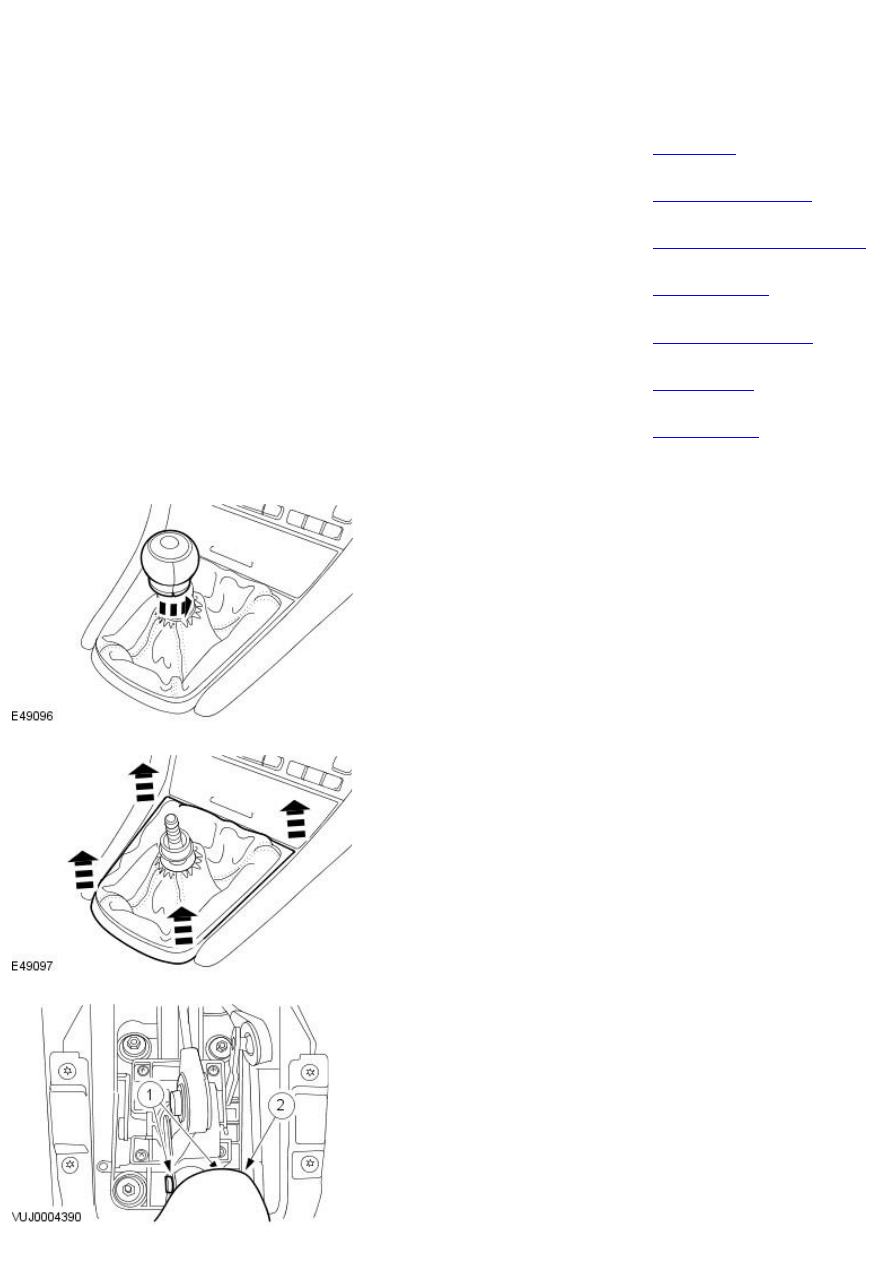

8. Remove the gear selector knob.

9. Detach the gear selector surround.

10. Remove the gear selector surround.

1. Detach the reverse gear interlock mechanism.

2. Remove the gear selector surround.

All vehicles

11. Remove the right hand end panel.

1. Detach the front door opening weather strip.

2. Remove the right hand end panel.

12. Remove support panel.

13. Remove the lower vent.

1. Detach the bulb holder.

2. Remove the lower vent.

14. Remove the instrument panel retaining screws.

15. Detach the electrical harness.

16. Remove the instrument panel retaining screw.

17. Remove the instrument panel retaining screws.

18. Remove the left hand end panel.

1. Detach the front door opening weather strip.

2. Remove the left hand end panel.

19. Remove the lower vent.

1. Detach the bulb holder.

2. Remove the lower vent.

20. Remove the instrument panel retaining screws.

21. Detach the electrical harness.

22. Remove the instrument panel retaining screw.

23. Remove the instrument panel retaining screws.

24. Remove and discard the pop rivets.

25. Remove the instrument panel.

Installation
