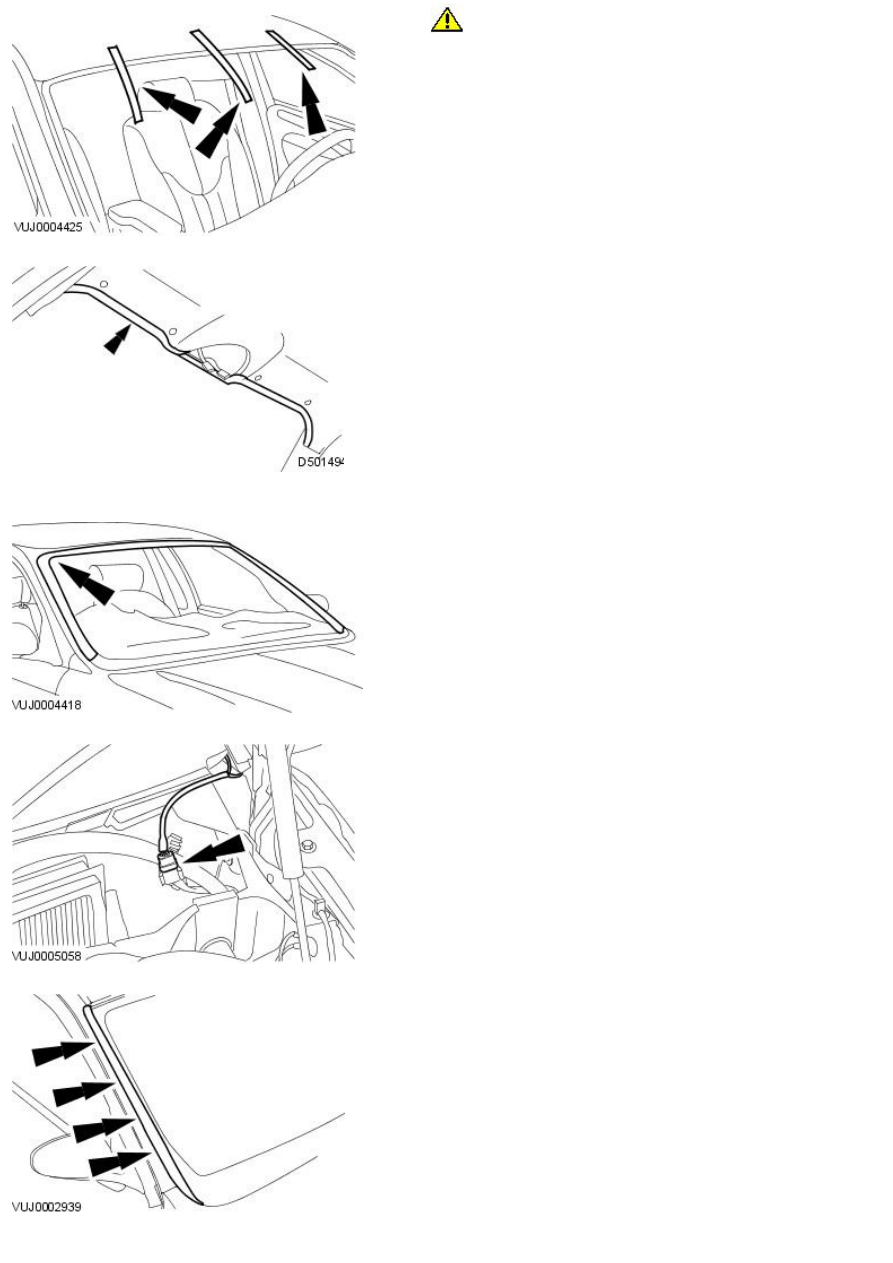

3. Apply glass primer to the mating face of the body flange.

4. Cut the adhesive nozzle to achieve a triangular section bead 8 mm

(0.31in) wide by 13 mm (0.51 in) high.

5. NOTE: Apply windshield adhesive WSS-M2G379-A6A or equivalent
meeting Jaguar specification around the windshield glass edge.

Using a suitable pneumatic application gun, apply a uniform bead of
adhesive to the windshield glass edge commencing at the bottom center
and overlapping the ends approximately 14 mm (0.55 in).

6. WARNINGS:

 If the windshield glass is being installed at 23°C (73°F) or above

make sure the vehicle is not driven for at least 1 hour after installation.

 If the windshield glass is being installed at a temperature of 11°C

(52°F) to 23°C (73°F) make sure the vehicle is not driven for at least 1.5
hours after installation.

 If the windshield glass is being installed at a temperature of 5°C

(41°F) to 11°C (52°F) make sure the vehicle is not driven for at least 2
hours after installation.

 If the windshield glass is being installed at a temperature below

5°C (41°F) use heat and make sure the windshield glass adheasive has
set before the vehicle is driven.

CAUTION: When installing the windshield glass, do not strike it in

any way as this will crack the glass.

Install the lifting handles and with assistance, carefully position the
windshield glass in the aperture.

Align the windshield glass and press firmly into place.

Remove the lifting handles.

7.

CAUTION: Make sure the windshield glass does not move out of

position in the windshield glass aperture.

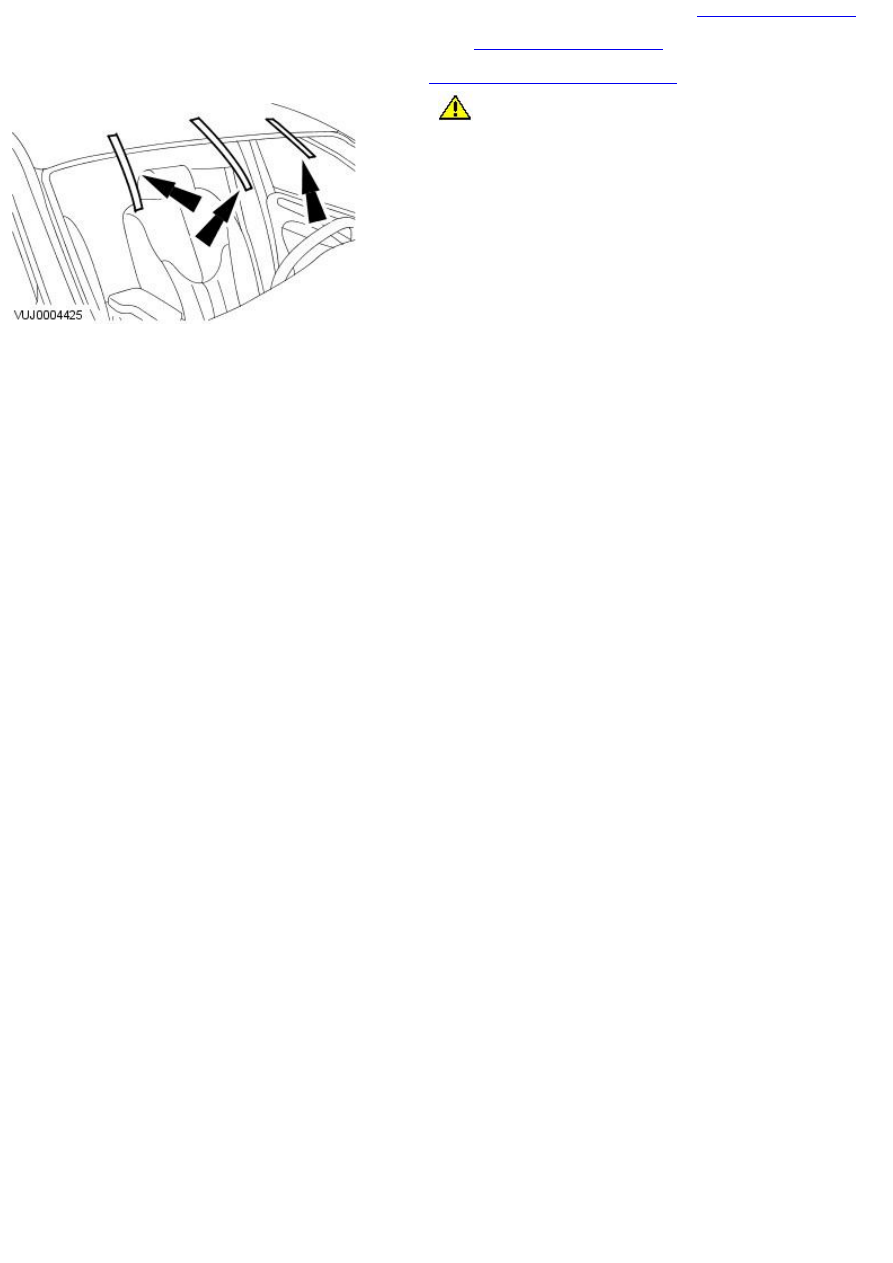

Apply suitable protective tape to the top of the windshield glass.

8. Remove the protective tape from the inner leading edge of the roof

panel.

9. Remove the protective sheet and the protective board from the fascia.

10. Remove the protective tape from the windshield glass aperture.

11. NOTE: Left-hand shown, right-hand similar.

Connect the the heated windshield glass electrical connectors.

12. Install the A-pillar exterior trim.

13. Install the interior mirror.

For additional information, refer to Section

 501-09 Rear View Mirrors

.

14. Install the cowl vent screen. For additional information, refer to

Section

 501-02 Front End Body Panels

.

15. Install the sun visors. For additional information, refer to Section

501-05 Interior Trim and Ornamentation

.

16.

CAUTION: Make sure the windshield glass adhesive is set before

removing the protective tape.

Remove the protective tape from the top of the windshield glass.

Published: 11-May-2011

Instrument Panel and Console - Instrument Panel

Description and Operation

Item

Part Number

Description

1

—

Left hand side register

2

—

Instrument cluster

3

—

Center register

4

—

Passenger air bag module

5

—

Glovebox

6

—

Right hand side register

7

—

J-gate surround

8

—

Arm rest

9

—

Rear ashtray

10

—

Front ashtray

The instrument panel assembly houses the main instrument cluster, passenger air bag module, glovebox, and air distribution registers, all
of which can be readily removed without disturbing the instrument panel. The instrument panel wiring harness is located behind the
instrument panel assembly to facilitate easy installation in vehicle. The instrument panel must be removed from the vehicle to gain access
to the wiring harness.

Console

The floor console is located between the front seats and, depending upon trim level, consists of the ashtray, cigar lighter and armrest. The
center section of the console forms a deep stowage box with a secondary cupholder. The optional telephone is incorporated within the
armrest. In both cases the center console utilizes a rear hinged lid which is padded to form a central arm rest. A dynamic stability control
'ON/OFF' selector switch, if fitted, is situated immediately in front of the stowage box. Situated in the rear of the center console is a rear
passenger ashtray.

The roof console is located between the front sun visors and, depending upon vehicle options, consists of the front overhead courtesy light,
two reading/map lights, remote convenience buttons, sunroof switch, emergency messaging buttons and a microphone.
