Interior Lighting - Rear Interior Lamp

Removal and Installation

Removal

1. Detach the interior lamp.

2. Remove the interior lamp.

Disconnect the electrical connectors.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Daytime Running Lamps (DRL) - Daytime Running Lamps (DRL)

Description and Operation

DRL use the full intensity low beam headlamps which are permanently illuminated when the vehicle is being driven. DRL are used in a
number of markets and there are two systems to cover these markets.

DRL CANADIAN MARKET

DRL for this market use full intensity low beam headlamps. The side marker lamps and license plate lamps will be on, but instrument
cluster illumination will be off. DRL are active when the following parameters are met:

Parking brake is off on vehicles with manual transmission or PARK is not selected on vehicles with automatic transmission
Ignition switch is in the ignition position (II)
The central junction box receives an engine running signal
The lighting control switch is in the off or side lamps position. If the switch is in the 'AUTO' position the DRL will be active when the
light sensor is not operating the headlamps using the auto lamps function.

If the above conditions are met, the low beam headlamps are illuminated by a Pulse Width Modulated signal (PWM) for the vehicles fitted
with halogen headlamps (when the average voltage exceeds 14V). Vehicles with High Intensity Discharge (HID) headlamps operate the dip
beam at normal supply voltage.

The front park lamps (including front side markers) and low beam lamps are illuminated from the Front Electronic Module (FEM), the rear
park lamps (including the rear side markers and the license plate lamps) are illuminated by the Rear Electronic Module (REM).

If the lighting control switch is moved to the side lamp or headlamp positions or the auto lamps feature has activated the headlamps, DRL
are deactivated and normal side lamp and headlamp functionality is operational.

• NOTE: When DRL are active, the headlamp flash function using the left hand steering column multifunction switch will operate normally.
The high beam headlamp function using the left hand steering column stalk switch will be deactivated.

When the parking brake is applied on manual transmission vehicles or the selector lever is in the PARK position on automatic transmission
vehicles, DRL are turned off. This is to reduce battery discharge during long periods of engine idling in cold climate conditions. When the
parking brake is released or the selector lever is moved from the PARK position, normal DRL functionality is restored.

DRL DENMARK, HOLLAND, NORWAY, SWEDEN, FINLAND AND POLAND

• NOTE: DRL for Poland is on vehicles from 2008MY.

DRL for these markets use full intensity low beam headlamps. Side lamps and license plate lamps will be on, but instrument cluster
illumination will be off. DRL are active when the following parameters are met:

Ignition switch is in the ignition position (II)
The central junction box receives an engine running signal
The lighting control switch is in the off position. If the switch is in the 'AUTO' position the DRL will be active when the light sensor is
not operating headlamps using the auto lamps function.

If the above conditions are met, the low beam headlamps are illuminated by a Pulse Width Modulated signal (PWM) for the vehicles fitted
with halogen headlamps (when the average voltage exceeds 14V). Vehicles with High Intensity Discharge (HID) headlamps operate the dip
beam at normal supply voltage.

The front park lamps (including front side markers) and low beam lamps are illuminated from the Front Electronic Module (FEM), the rear
park lamps (including the rear side markers and the license plate lamps) are illuminated by the Rear Electronic Module (REM).

If the lighting control switch is moved to the side lamp or headlamp positions or the auto lamps feature has activated the headlamps, DRL
are deactivated and normal side lamp and headlamp functionality is operational.

• NOTE: When DRL are active, the headlamp flash function using the left hand steering column multifunction switch will operate normally.
The high beam headlamp function using the left hand steering column stalk switch will be deactivated.

Published: 11-May-2011

Daytime Running Lamps (DRL) - Daytime Running Lamps (DRL)

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Electrical

Master lighting switch
Relay(s)

Bulb(s)
Electrical connector(s)
Damaged or corroded wiring harness
Fuse(s)
Battery junction box (BJB)
Central electrical junction box (CEJB)

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved Diagnostic System.

4.

Published: 11-May-2011

Module Communications Network - Communications Network

Description and Operation

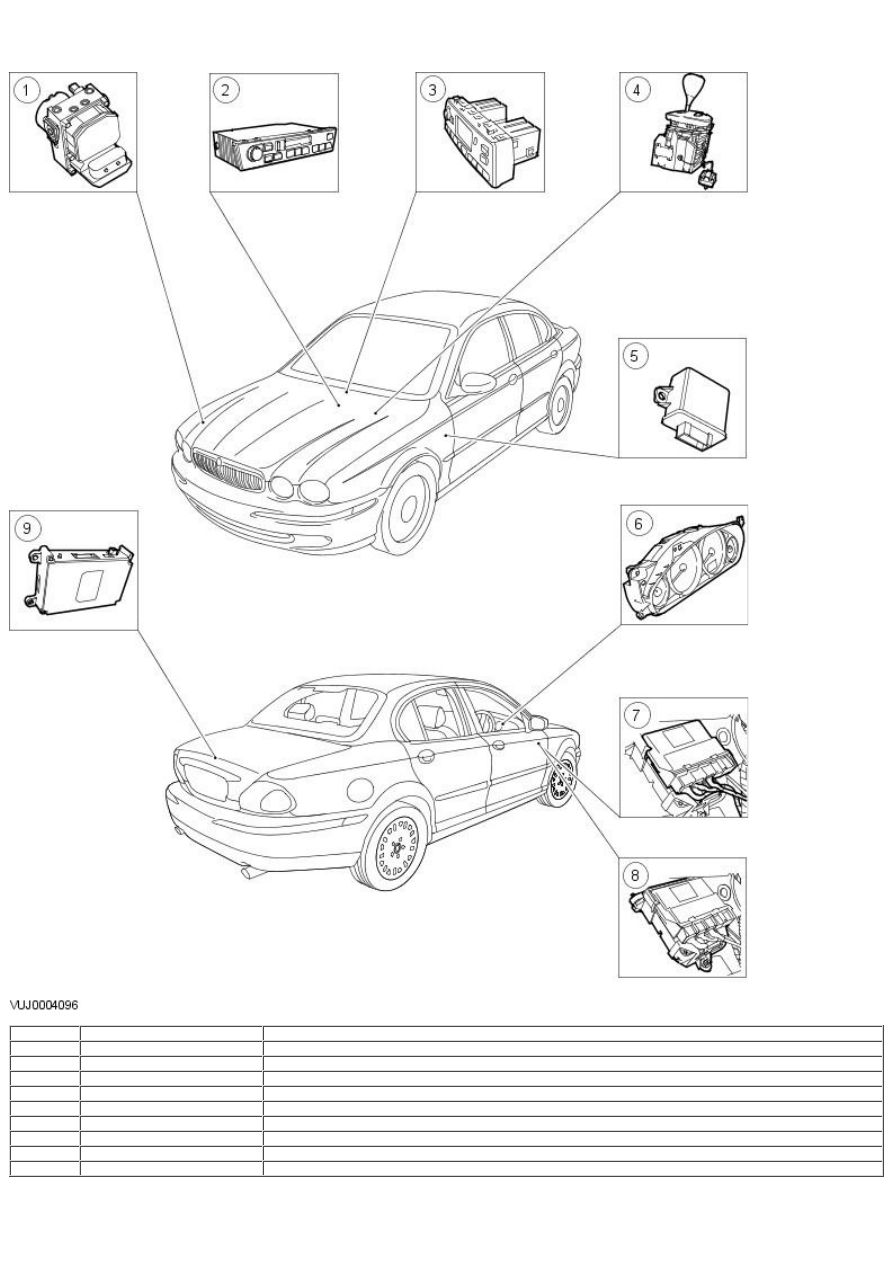

Item

Part Number

Description

1

—

Anti-lock brake control module

2

—

In car entertainment (ICE) module

3

—

Dual automatic temperature control (DATC)

4

—

J Gate module (JGM)

5

—

High intensity dipped (HID) headlight module

6

—

Instrument cluster (message center optional)

7

—

Generic electronic module (GEM)

8

—

Engine control module (ECM)

9

—

Voice activated control module (VACM)
