9. Using the special tool, install the accessory drive belt.

10. Install the right-hand wheel arch liner access panel.

11. Install the right-hand road wheel.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

12. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

13. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

Published: 11-May-2011

Accessory Drive - Accessory Drive Belt Tensioner2.0L NA V6 - AJV6/2.5L NA V6 -
AJV6/3.0L NA V6 - AJ27

Removal and Installation

Removal

1. Remove the accessory drive belt. For additional information, refer to the

Accessory Drive Belt

.

2. Remove the accessory drive belt tensioner.

Installation

1. To install, reverse the removal procedure.

Tighten to 47 Nm.

Published: 11-May-2011

Accessory Drive - Power Steering Pump Belt2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Removal

1. Remove the air cleaner assembly.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

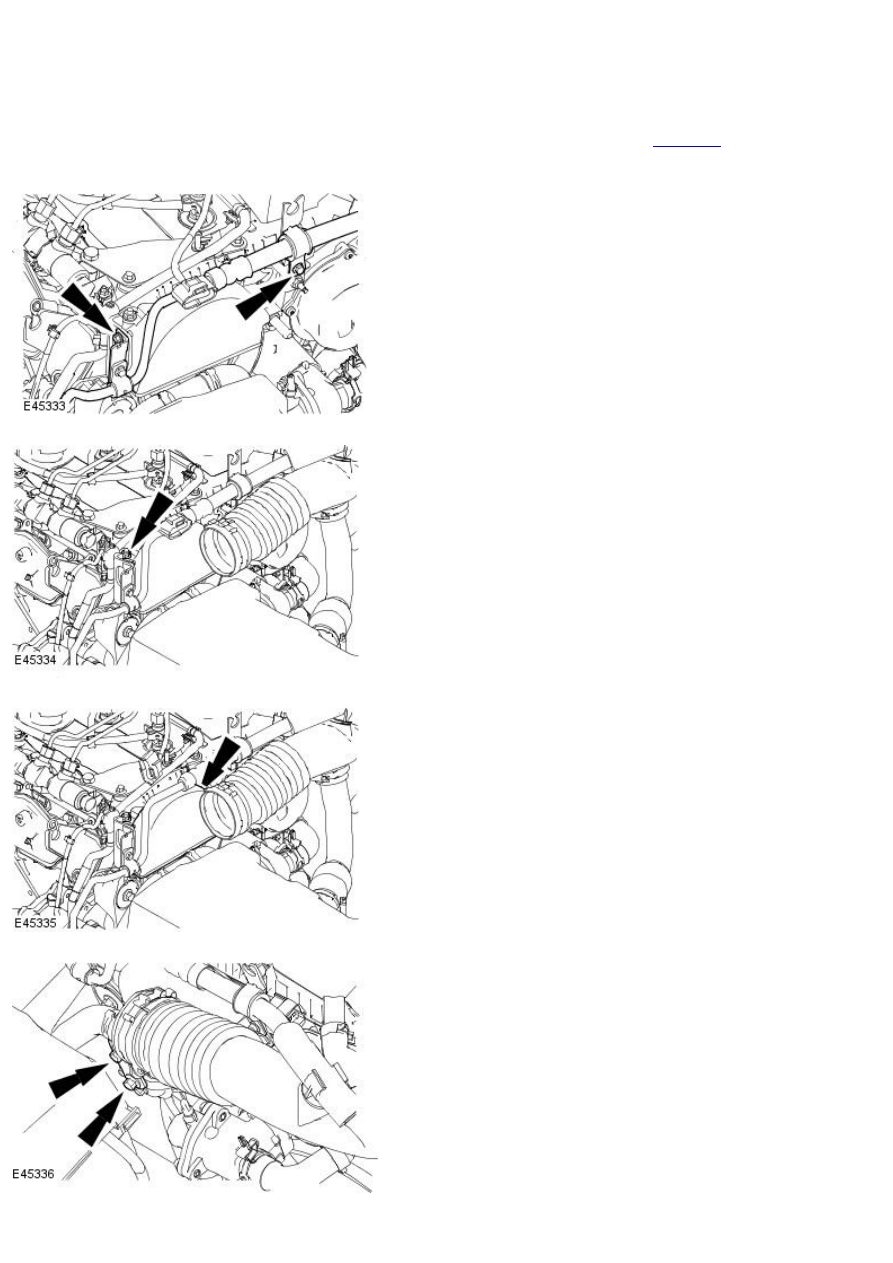

2. Detach the power steering fluid pipe.

3. Remove the power steering pump belt cover retaining nut.

4. Remove the power steering pump belt cover.

5. Remove the exhaust gas recirculation (EGR) cooler to EGR valve tube

support bracket lower retaining bolts.

6. Remove the EGR cooler to EGR valve tube support bracket.

7. Remove the power steering pump belt.

Rotate the tensioner clockwise.

Installation

1. Install the power steering pump belt.

Rotate the tensioner clockwise.

2. NOTE: Do not tighten the EGR cooler to EGR valve tube support bracket
upper retaining bolt at this stage.

Install the EGR cooler to EGR valve tube support bracket.
