Jaguar X-Type Sedan and Estate (Wagon). Manual - part 291

Published: 11-May-2011

Accessory Drive - Accessory Drive Belt Tensioner2.0L Duratorq-TDCi/2.2L
Duratorq-TDCi (110kW/150PS) - Puma

Removal and Installation

Special Tool(s)

Release tool, belt tensioner

303-676

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

3. Remove the right-hand road wheel.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4. Remove the right-hand wheel arch liner access panel.

5. Using the special tool, detach the accessory drive belt.

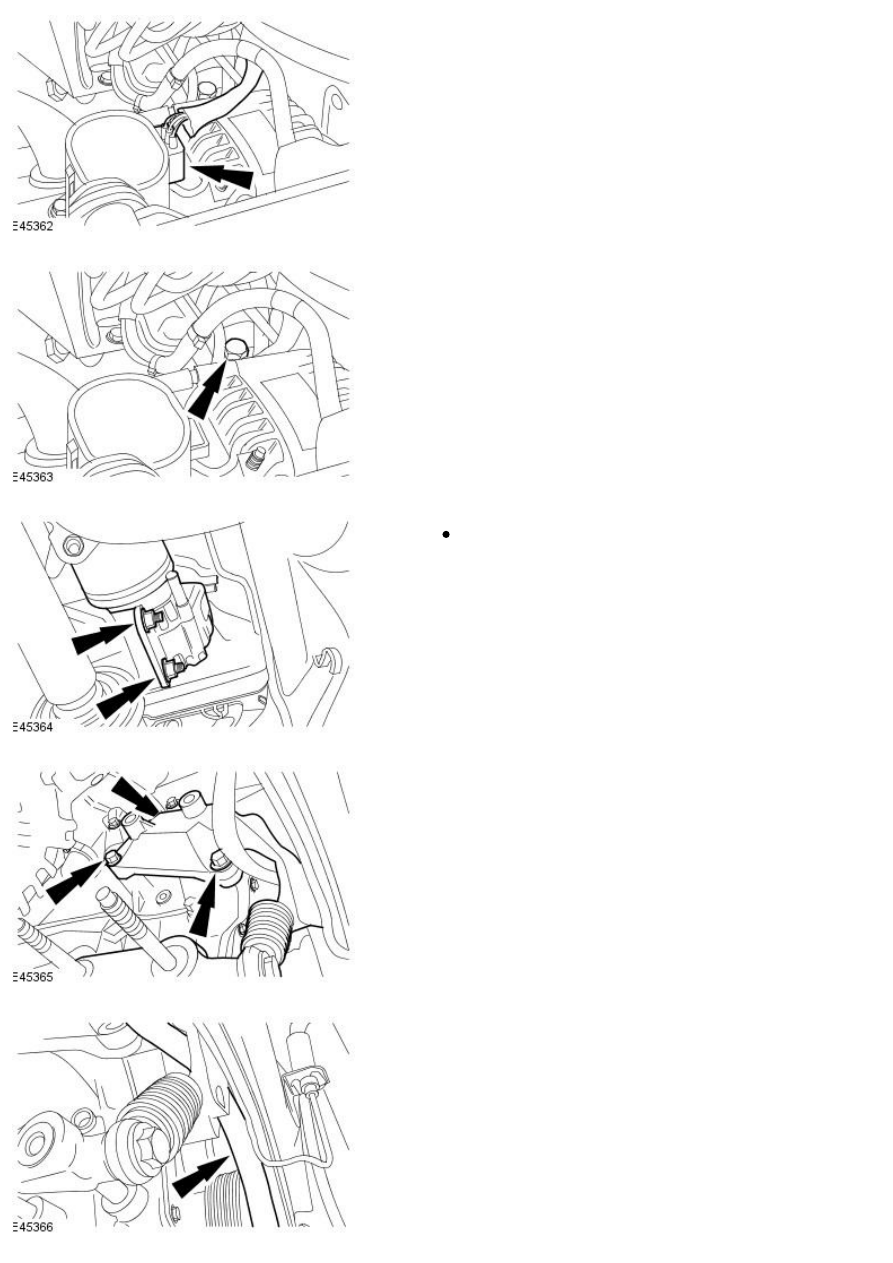

6. Detach the generator positive cable.

7. Disconnect the generator electrical connector.

8. Remove the generator upper retaining bolt.

9. Detach the generator.

Slide the generator rearwards as far away from the accessory drive
belt tensioner assembly as possible.

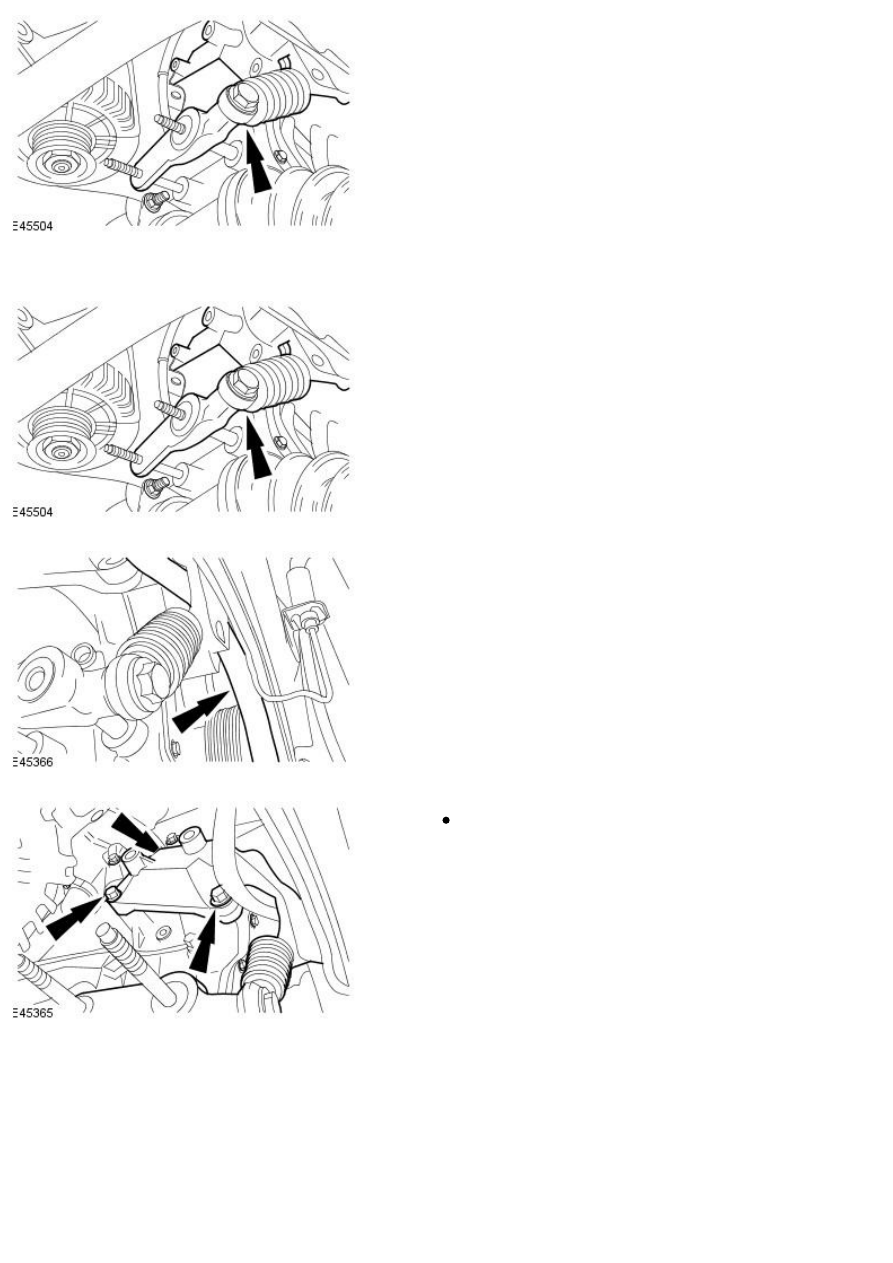

10. Detach the accessory drive belt tensioner assembly.

11. Detach the accessory drive belt.

12. Remove the accessory drive belt tensioner.

Installation

1. Install the accessory drive belt tensioner.

2. Attach the accessory drive belt.

3. Attach the accessory drive belt tensioner assembly.

Tighten to 47 Nm.

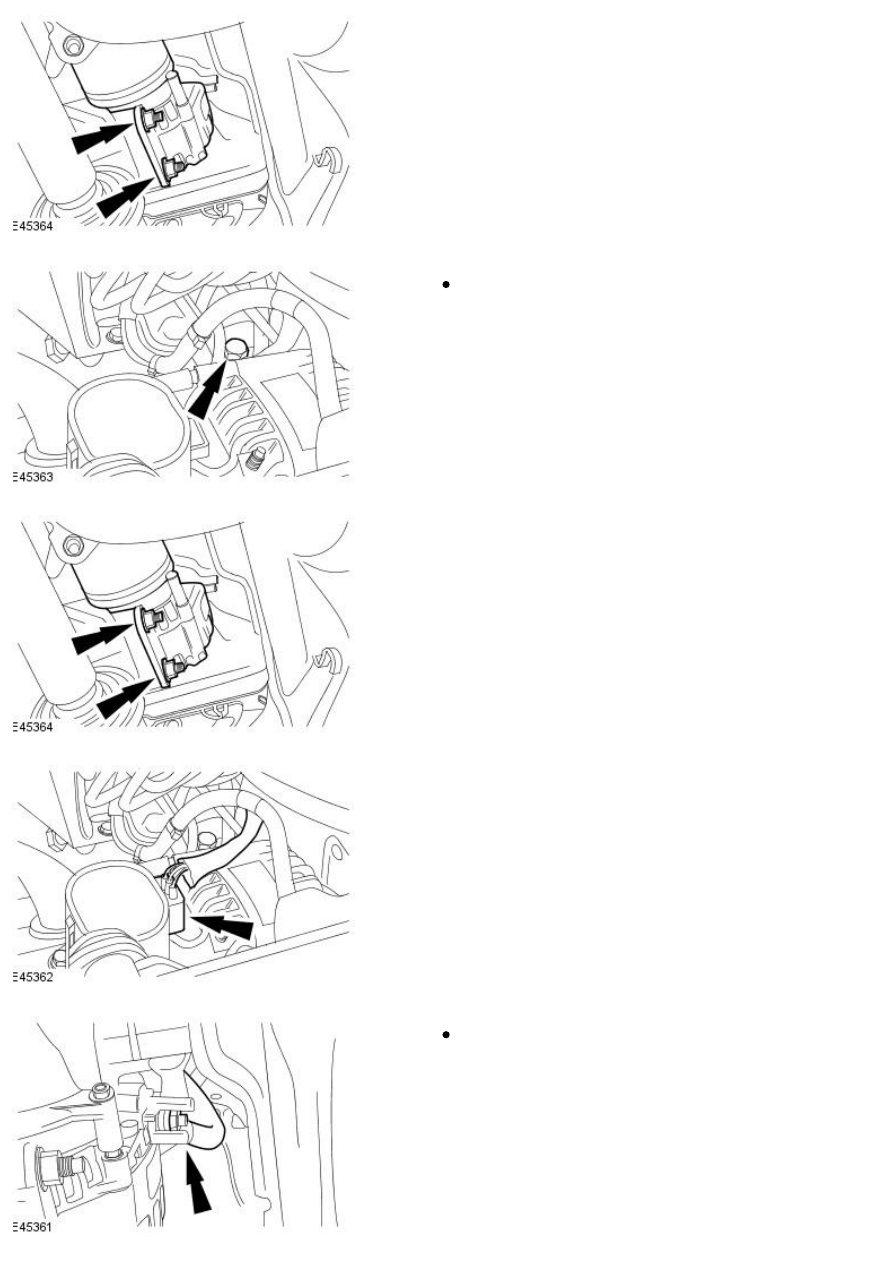

4. NOTE: Loosely install the generator retaining nuts.

Attach the generator.

5. Install the generator retaining bolt.

Tighten to 47 Nm.

6. Tighten to 47 Nm.

7. Connect the generator electrical connector.

8. Attach the generator positive cable.

Tighten to 8 Nm.
