Jaguar X-Type Sedan and Estate (Wagon). Manual - part 121

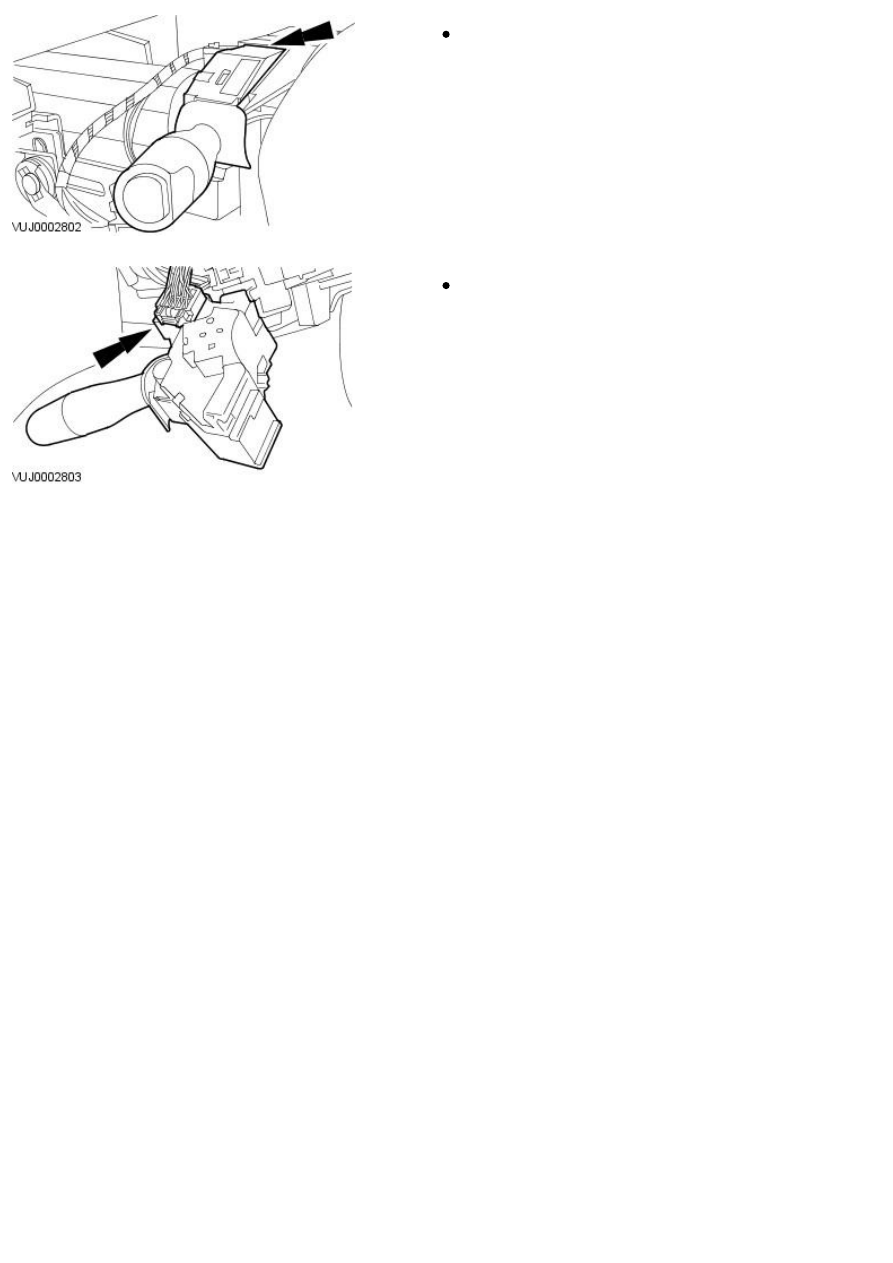

5. Detach the steering column multifunction switch left-hand.

Release the retaining tang.

6. Remove the steering column multifunction switch left-hand.

Disconnect the electrical connector.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Steering Column Switches - Steering Column Multifunction Switch RH

Removal and Installation

Removal

1. Lower the steering column.

2. Remove the steering column upper shroud.

3. Detach the steering column multifunction switch right-hand.

Release the retaining tang.

4. Remove the steering column multifunction switch right-hand.

Disconnect the electrical connector.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Engine System - General Information -

General specifications 2.0 litre diesel.

Item

Specification

Code

FMBA/FMBB

Firing order

1-3-4-2

Cylinder bore diameter

86 mm

Stroke

86 mm

Displacement

1998 cc

Compression ratio

19:1

Engine weight

195 kg (excluding front end accessory drive)

Power output at 3800 rpm

96 kW (130 PS)

Torque at 1800 rpm

325 Nm

Idle speed

900 rpm

General specifications 2.2 litre diesel.

Item

Specification

Code

QJBA

Firing order

1-3-4-2

Cylinder bore diameter

86 mm

Stroke

94.6 mm

Displacement

2198 cc

Compression ratio

19:1

Power output at 3800 rpm

114 kW  (155 PS)

Torque at 1800 rpm

360 Nm

Idle speed

800 rpm

General specifications 2.0 litre.

Item

Specification

Displacement in liters

2.099

Number of cylinders

6

Bore and stroke (mm)

81.6 x 66.84

Firing order

1,4,2,5,3,6

Compression ratio

10.75:1

General specifications 2.5 litre.

Item

Specification

Displacement in liters

2.495

Number of cylinders

6

Bore and stroke (mm)

81.6 x 79.5

Firing order

1,4,2,5,3,6

Compression ratio

10.3:1

General specifications 3.0 litre.

Item

Specification

Displacement in liters

2.967

Number of cylinders

6

Bore and stroke (mm)

89.0 x 79.5

Firing order

1,4,2,5,3,6

Compression ratio

10.5:1

Cylinder Block Dimensions 2.0 litre and 2.2 litre diesel.

Description

mm

Cylinder bore diameter – Class 1

86·000 - 86·010

Cylinder bore diameter – Class 2

86·010 - 86·020

Cylinder bore diameter – Class 3

86·020 - 86·030

Main bearing shells 1 to 4 – inside diameter (bearings installed)

65·003 - 65·030

Main bearing shells 5 – inside diameter (bearings installed)

70·004 - 70·033

Main bearings 1 to 4 – radial clearance

0·033 - 0·080

Main bearing 5 – radial clearance

0·034 - 0·083

Main bearings 1 to 4 – parent bore diameter – vertical measurement

64·504 - 64·520

Main bearing 5 – parent bore diameter – vertical measurement

74·504 - 74·520

Main bearings 1 to 4 – parent bore diameter – horizontal measurement

69·502 - 69·525

Main bearing 5 – parent bore diameter – horizontal measurement

74·502 - 74·525

Piston Dimensions 2.0 litre and 2.2 litre diesel.

Description

mm

Piston cooling code

6

Piston diameter – Class A

85·94 - 85·95

Piston diameter – Class B

85·95 - 85·96

Piston diameter – Class C

85·96 - 85·97

Piston clearance in cylinder

0·05 - 0·07

Piston ring gap – piston ring installed 2.0 litre and 2.2 litre diesel.

Description

mm

Upper compression ring

0·25 - 0·50

Lower compression ring

0·50 - 0·75

Oil scraper ring

0·25 - 0·40

Piston ring gap position: Distribute the piston ring gaps evenly around the circumference of the piston. This also applies to the oil control
scraper ring elements. Position the ring gaps offset at 120 degrees to one another.

Piston Pin Dimensions 2.0 litre and 2.2 litre diesel.

Description

mm

Piston pin - length

66·700

Piston pin – diameter

30·000

Piston pin - clearance in piston pin bore

0·002 - 0·012

Crankshaft Dimensions 2.0 litre and 2.2 litre diesel.

Description

mm

Main bearing journal – diameter

69·950 - 69·970

Main bearing journal – end float

0·090 - 0·305

Big-end bearing journal – diameter

52·980 - 53·000

Main bearing journals 1 to 4 – diameter

64·950 - 64·970

Connecting Rod Dimensions 2.0 litre and 2.2 litre diesel.

Description

mm

Big-end bore – diameter

55·996 - 56·016

Small-end bore – diameter

30·010 - 30·018

Bid-end bearing shell – inside diameter (bearings installed) - Vehicle with 2.0L diesel engine

56·004 - 56·032

Bid-end bearing shell – inside diameter (bearings installed) - Vehicle with 2.2L diesel engine

53·034 - 53·080

Big-end bearing – radial clearance

0·034 - 0·100

Big-end bearing – end float

0·100 - 0·320

Camshaft Dimensions 2.0 litre and 2.2 litre diesel.

Description

mm

Camshaft bearing journal – diameter

26·450

Camshaft bearing clearance – radial measurement

0·065

Camshaft – end float

0·125

Valves 2.0 litre and 2.2 litre diesel.

Description

mm

Valve stem to valve guide clearance – intake valve

0·045

Valve stem to valve guide clearance – exhaust valve

0·055

Cylinder Head 2.0 litre and 2.2 litre diesel.

Description

mm

Thickness of cylinder head gasket with piston protrusion of 0·430 - 0·520 mm

1·10 (1 hole/tooth)

Thickness of cylinder head gasket with piston protrusion of 0·521 - 0·570 mm

1·15 (2 holes/teeth)

Thickness of cylinder head gasket with piston protrusion of 0·571 - 0·620 mm

1·20 (3 holes/teeth)

Maximum longitudinal/diagonal distortion of cylinder head surface

0·100

Peak to valley height of mating surface

0·020

Cylinder Head and Valve Train 2.0 litre.

Item

Specification

Valve guide inner diameter (mm)

5.514 - 5.544

Intake valve effective length (mm)

91.13 - 90.93

Exhaust valve effective length (mm)

89.88 - 89.68

Valve stem to guide clearance intake - diameter (mm)

0.067 - 0.022

Valve stem to guide clearance exhaust - diameter (mm)

0.080 - 0.035

Valve head diameter intake (mm)

30.15 - 29.85

Valve head diameter exhaust (mm)

26.15 - 25.85

Intake valve face angle degree

45.75°

Exhaust valve face angle degree

45.25°

Valve stem diameter intake (mm)

5.492 - 5.477

Valve stem diameter exhaust (mm)

5.479 - 5.464

Valve spring free length (mm)

44.2

Valve spring installed height (mm)

33.41

Camshaft lobe lift intake (mm)

8.876

Camshaft lobe lift exhaust (mm)

8.876

Camshaft end play (mm)

0.150 - 0.070

Camshaft journal to cylinder head bearing surface clearance diameter (mm)

0.076 - 0.025

Camshaft journal diameter standard runout limit (mm)

0.040

Camshaft journal diameter standard out of round (mm)

0.013

Cylinder Head and Valve Train 2.5 litre.

Item

Specification

Valve guide inner diameter (mm)

5.514 - 5.544

Intake valve effective length (mm)

91.13 - 90.93

Exhaust valve effective length (mm)

89.88 - 89.68

Valve stem to guide clearance intake - diameter (mm)

0.067 - 0.022

Valve stem to guide clearance exhaust - diameter (mm)

0.080 - 0.035

Valve head diameter intake (mm)

30.15 - 29.85

Valve head diameter exhaust (mm)

26.15 - 25.85

Intake valve face angle degree

45.75°

Exhaust valve face angle degree

45.25°

Valve stem diameter intake (mm)

5.492 - 5.477

Valve stem diameter exhaust (mm)

5.479 - 5.464

Valve spring free length (mm)

44.2

Valve spring installed height (mm)

33.41

Camshaft lobe lift intake (mm)

9.367

Camshaft lobe lift exhaust (mm)

9.461

Camshaft end play (mm)

0.150 - 0.070

Camshaft journal to cylinder head bearing surface clearance diameter (mm)

0.076 - 0.025

Camshaft journal diameter standard runout limit (mm)

0.040

Camshaft journal diameter standard out of round (mm)

0.013

Cylinder Head and Valve Train 3.0 litre.

Item

Specification

Valve guide inner diameter (mm)

5.514 - 5.544

Intake valve effective length (mm)

91.13 - 90.93

Exhaust valve effective length (mm)

89.88 - 89.68

Valve stem to guide clearance intake - diameter (mm)

0.067 - 0.022

Valve stem to guide clearance exhaust - diameter (mm)

0.080 - 0.035

Valve head diameter intake (mm)

35.15 - 34.85
