Connector Content

Со

держание Сое

динит

еля

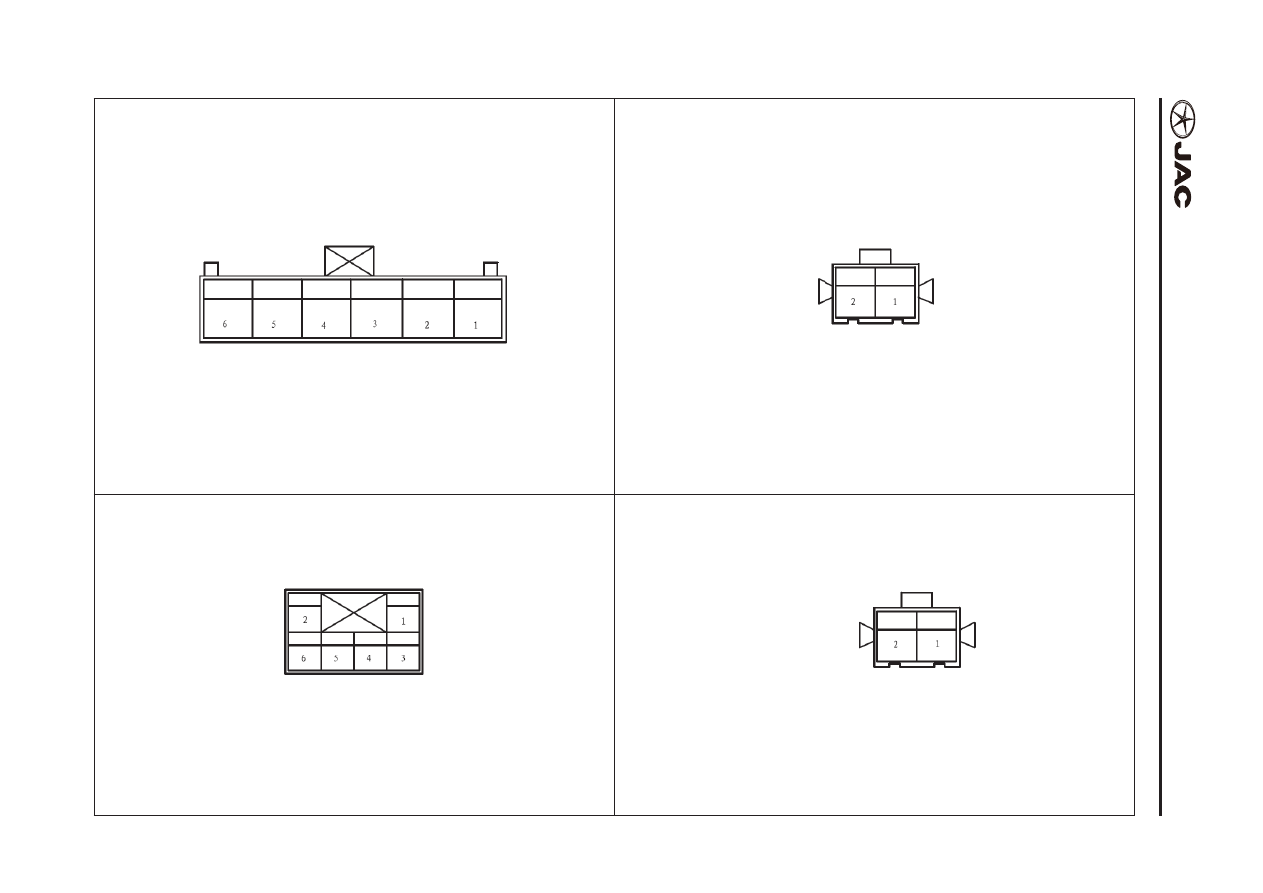

CC-29

Ceiling wire harness (1)

Верхний пучок проводов (1)

R01

Rear ceiling light

R01

Задний верхний свет
-  6 Female

-  6 Охватывающая деталь

1.  --  --

1.  --  --

4.  --  --

4.  --  --

2.  --  --

2.  --  --

5.  B  GND

5.  B  Заземление

3.  R  Rear ceiling light power

3.  R  Мощность заднего верхне-

го света

6.  0

Front ceiling light -

6.  0

Передний верхний свет -

R03

Left sunvisor

R03

Левый противосолнечный козырек
-  2 Female

-  2 Охватывающая деталь

1.  B  GND

1.  B  Заземление
2.  R  Sunvisor light power

2.  R  Питание индикатора противосолнечного козырька

R02

Front ceiling light

R02

Передний верхний свет
-  6 Female

-  6 Охватывающая деталь

1.  --  --

1.  --  --

4.  R  Front ceiling light, sunvisor power

4.  R  Передний верхний свет, питание проти-

восолнечного козырька

2.  --  --

2.  --  --

5.  0

Rear ceiling light -

5.  0

Задний верхний свет -

3.  B  GND

3.  B  Заземление

6.  BR  Ceiling light center control

6.  BR  Устройство управления верхним светом

R04

Right sunvisor

R04

Правый противосолнечный козырек
-  2 Female

-  2 Охватывающая деталь

1.  B  GND

1.  B  Заземление

2.  R  Sunvisor light power

2.  R  Питание индикатора противосолнечного козырька

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

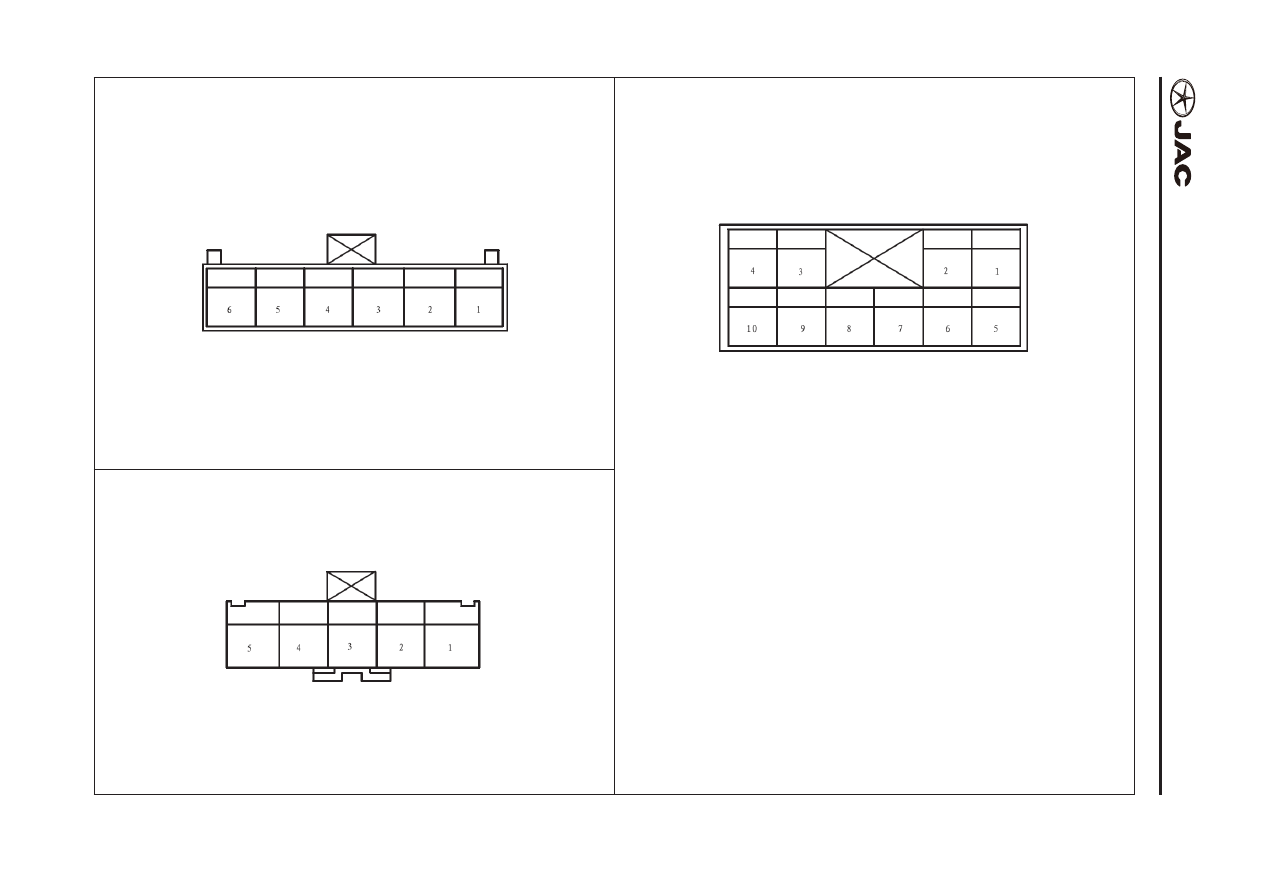

CC-30

Ceiling wire harness (2)

Верхний пучок проводов (2)

R05

Sunroof switch

R05

Переключатель верхнего люка
-  6 Female/White

-  6 Охватывающая деталь/белая

1.  B  GND

1.  B  Заземление

4.  --  --

4.  --  --

2.  Y  Sunroof OFF/UP switch

2.  Y  Переключатель OFF/UP (ВЫКЛ/ВВЕРХ)

верхнего люка

5.  --  --

5.  --  --

3.  L

Sunroof ON/DOWN switch

3.  L

Переключатель OFF/DOWN (ВЫКЛ/

ВНИЗ) верхнего люка

6.  --  --

6.  --  --

R07

Sunroof controller

R07

Контроллер верхнего люка
-  10 Female

-  10 Охватывающая деталь

1.  --

--

1.  --

--

2.  --

--

2.  --

--

3.  B

GND

3.  B

Заземление

4.  R

Sunroof controller power supply B+

4.  R

Блок питания контроллера верхнего люка B+

5.  --

--

5.  --

--

6.  Y

Sunroof OFF/UP switch signal

6.  Y

Сигнал переключателя OFF/UP (ВЫКЛ/ВВЕРХ) верхнего

люка

7.  --

--

7.  --

--

8.  L

Sunroof ON/DOWN switch signal

8.  L

Сигнал переключателя OFF/DOWN (ВЫКЛ/ВНИЗ) верхнего

люка

9.  --

--

9.  --

--

10.  RGR  Sunroof controller power supply IG2

10.  RGR  Блок питания контроллера верхнего люка IG2

R06

Interior rearview mirror

R06

Внутреннее зеркало заднего вида
-  6 Female/White

-  6 Охватывающая деталь/белая

1.  0        Reversing signal

1.  0        Реверсирующий сигнал

4.  --  --

4.  --  --

2.  RGR  Power IG2

2.  RGR  Питание IG2

5.  B  GND

5.  B  Заземление

3.  --        --

3.  --        --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

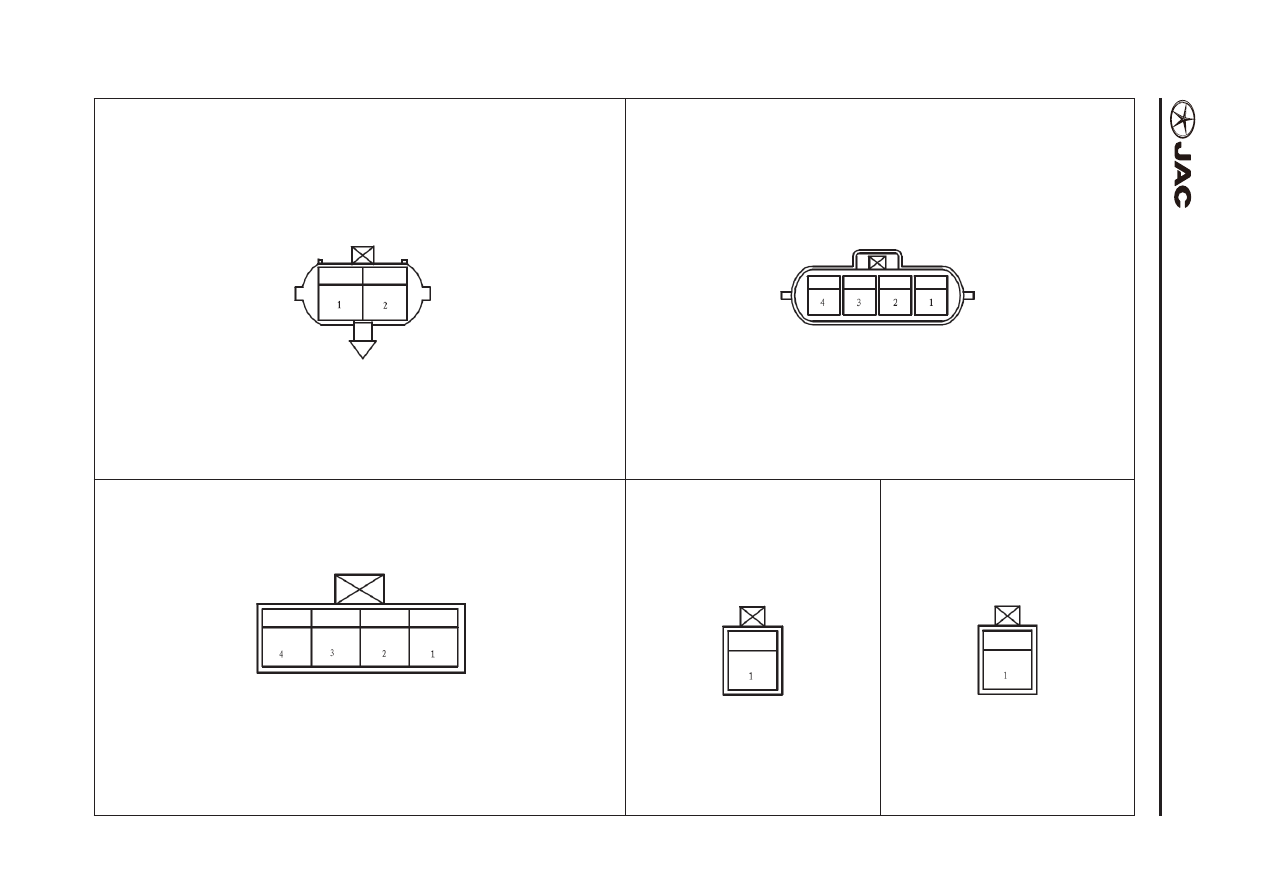

CC-31

Tailgate wire harness (1)

Пучок проводов двери в задней стенке кузова (1)

R08

High-mounted brake lamp

R08

3-ий стоп-сигнал
-  2 Female

-  2 Охватывающая деталь

1.  R  High-mounted brake lamp power

1.  R  Питание 3-его стоп-сигнала

2.  B  GND

2.  B  Заземление

R10

Rear trunk lid spring lock

R10

Пружинный стопор крышки багажного отделения
-  4 Male/Grey

-  4 Охватываемая деталь/серая

1.  B  GND

1.  B  Заземление

3.  BR  Rear trunk lid spring lock

3.  BR  Пружинный стопор крыш-

ки багажного отделения

2.  P  Rear trunk lid spring lock

2.  P  Пружинный стопор крыш-

ки багажного отделения

4.  B  GND

4.  B  Заземление

R09

Rear wiper motor

R09

Двигатель заднего стеклоочистителя
-  4 Female

-  4 Охватывающая деталь

1.  B  GND

1.  B  Заземление

3.  G  Rear wiper reset

3.  G  Сброс заднего стеклоочи-

стителя

2.  L

Rear wiper switch

2.  L

Переключатель заднего

стеклоочистителя

4.  R  Rear wiper power

4.  R  Питание заднего стеклоо-

чистителя

R11

Rear defroster+

R11

Задний  обогреватель

(оттаиватель)+
-  1 Female

-   1  Охватывающая

деталь

1.  R  Rear defroster power

1.  R  Питание заднего обо-

гревателя

R12

Rear defroster-

R12

Задний  обогреватель

(оттаиватель)-
-  1 Female

-   1  Охватывающая

деталь

1.  B  Rear defroster ground

wire

1.  B  Заземляющий про-

вод заднего обогре-

вателя

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

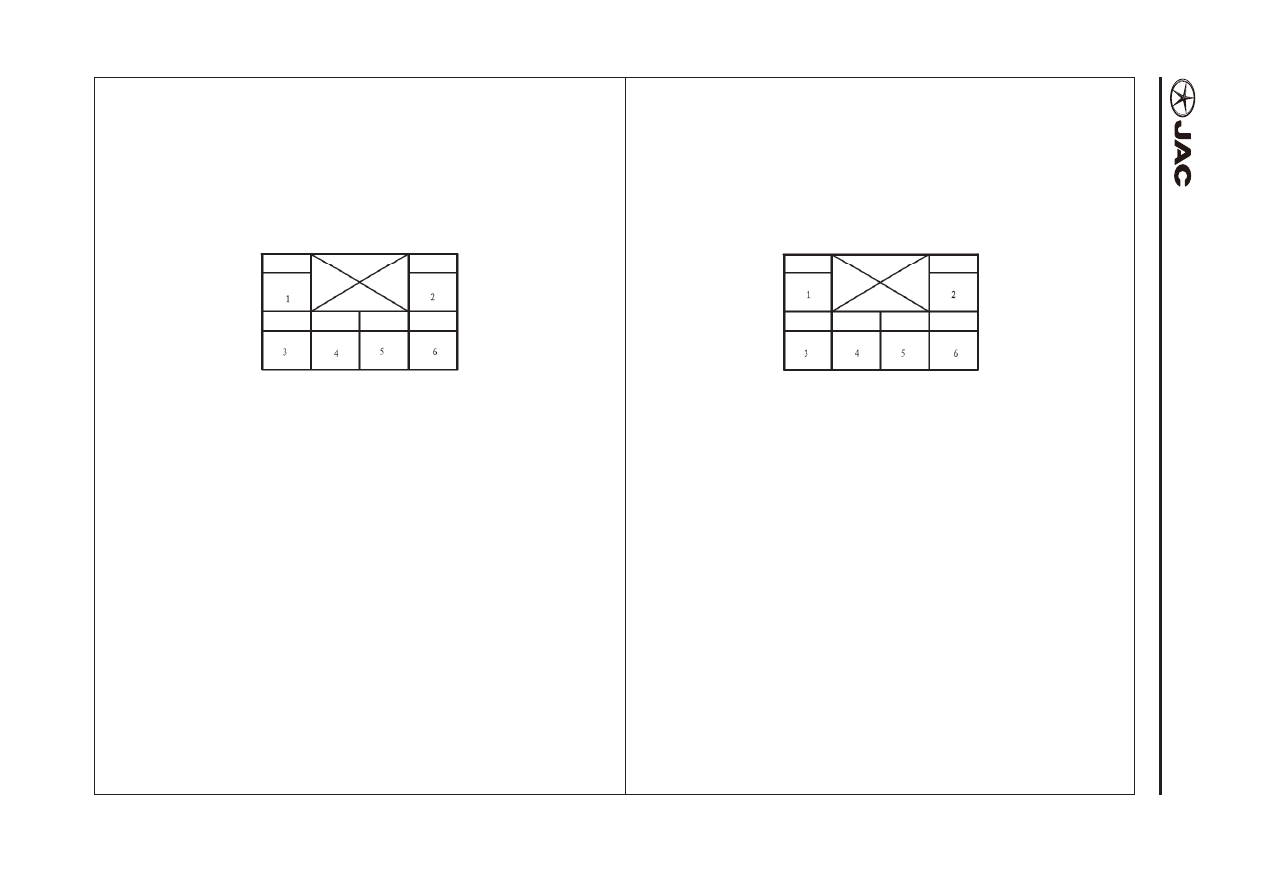

CC-32

Tailgate wire harness (2)

Пучок проводов двери в задней стенке кузова (2)

R13

Left rear inside combination lamp

R13

Левый задний внутренний фонарь комбинированного типа
-  6 Female

-  6 Охватывающая деталь

1.  RL  Brake lamp +

1.  RL  Стоп-сигнал +

2.  RY  Left turning light +

2.  RY  Свет указателя левого поворота +

3.  R  Left position light+

3.  R  Левый отличительный огонь+

4.  B  Left position light-

4.  B  Левый отличительный огонь-

5.  B  Brake lamp -

5.  B  Стоп-сигнал -

6.  B  Turning light -

6.  B  Фонарь указателя поворота -

R14

Right rear inside combination lamp

R14

Правый задний внутренний фонарь комбинированного типа
-  6 Female

-  6 Охватывающая деталь

1.  RL  Brake lamp +

1.  RL  Стоп-сигнал +

2.  RG  Right turning light +

2.  RG  Свет указателя правого поворота +

3.  R  Right position light +

3.  R  Правый отличительный огонь +

4.  B  Right position light -

4.  B  Свет указателя правого поворота -

5.  B  Brake lamp -

5.  B  Стоп-сигнал -

6.  B  Turning light -

6.  B  Фонарь указателя поворота -
