S5 Service manual

S5 Инструкция по техобслуживанию

Audio System

Аудиосистема

AV-11

Attention:
Внимание:



●

Do not touch glass at the door frame in case of any damage.



●

При наличии повреждений не касайтесь стекла на дверной раме.

2.  Assembly
2.  Сборка
Assemble it in reverse sequence as did in disassembly
Установка производится в обратной последовательности к демонтажу.

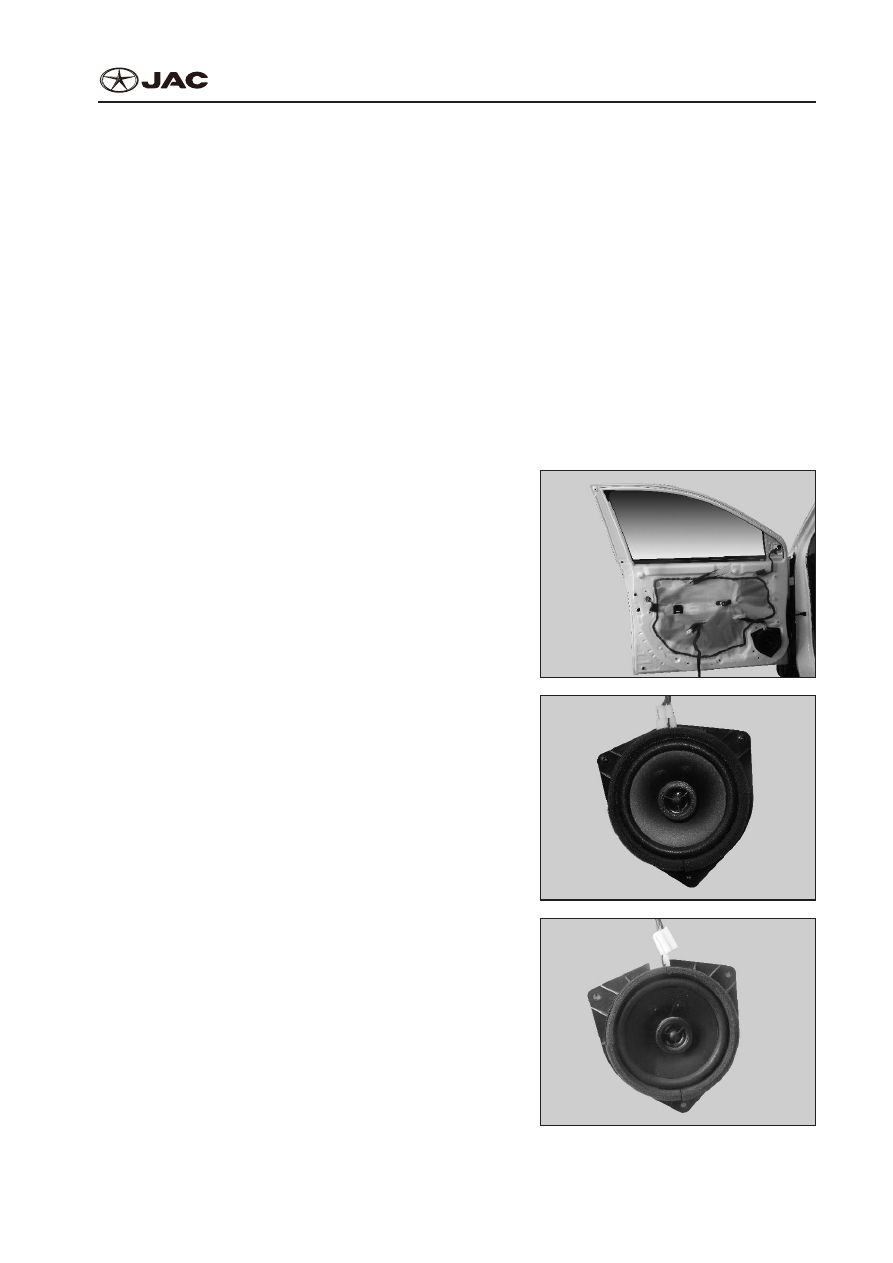

Replace Front Door Speaker

Замена Громкоговорителя Передней Двери

1.  Disassembly procedure
1.  Последовательность разборки

1)  Remove front door interior trim plate (see “Disas-

semble trim”);

1)  Снимите внутреннюю панель передней двери

(см. раздел “Демонтаж внутренней панели”).

2)  Remove the three fixing screws for the speaker;
2)  Открутите три крепежных винта громкоговори-

теля.

3)  Disconnect speaker wiring harness connector;
3)  Отсоедините  соединитель  жгута  проводки

громкоговорителя.

AV-12

S5 Service manual

S5 Инструкция по техобслуживанию

Audio System

Аудиосистема

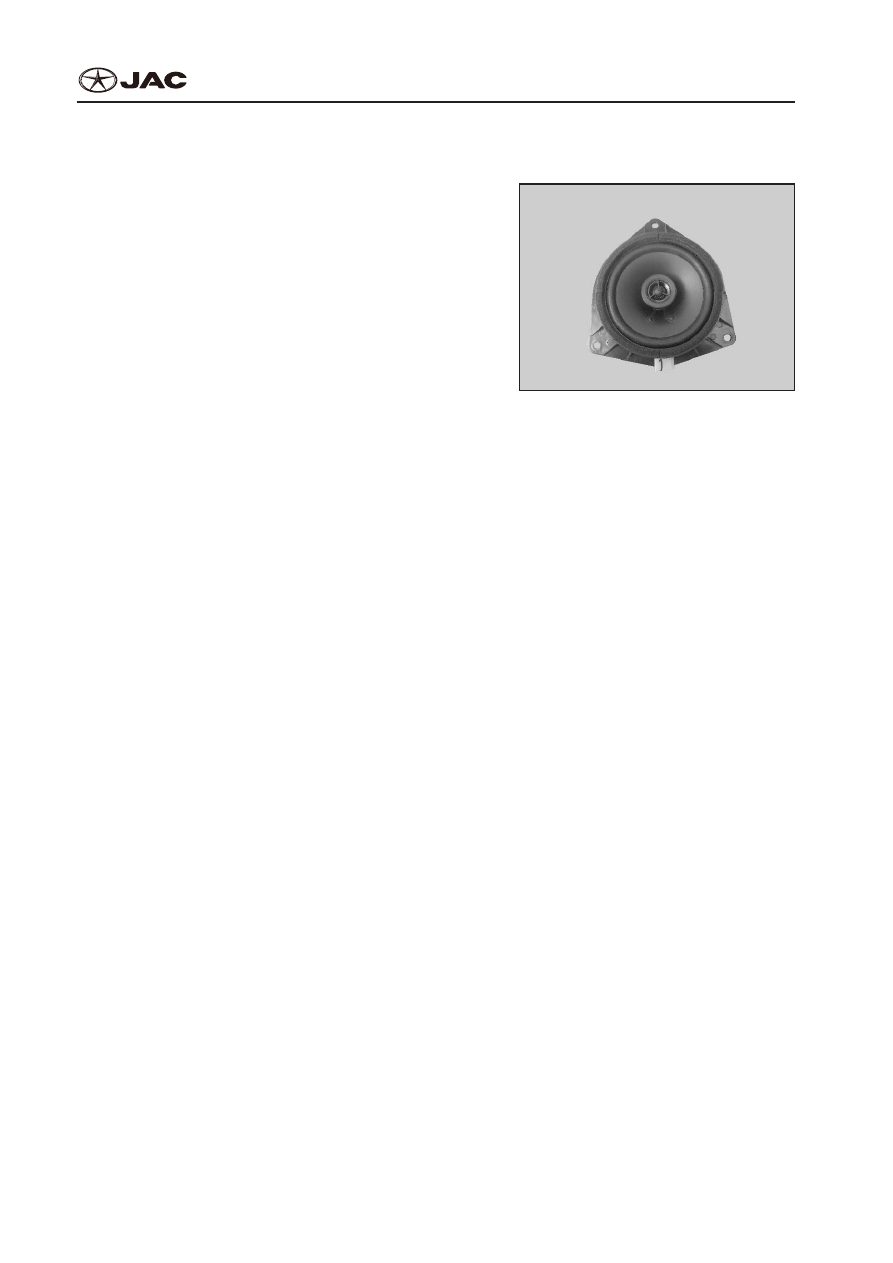

4)  Remove the front door speaker.
4)  Извлеките громкоговоритель передней двери.

2.  Assembly procedure
2.  Порядок монтажа
Assemble it in reverse sequence as did in disassembly
Установка производится в обратной последователь-

ности к демонтажу.

S5 Service manual

S5 Инструкция по техобслуживанию

Audio System

Аудиосистема

AV-13

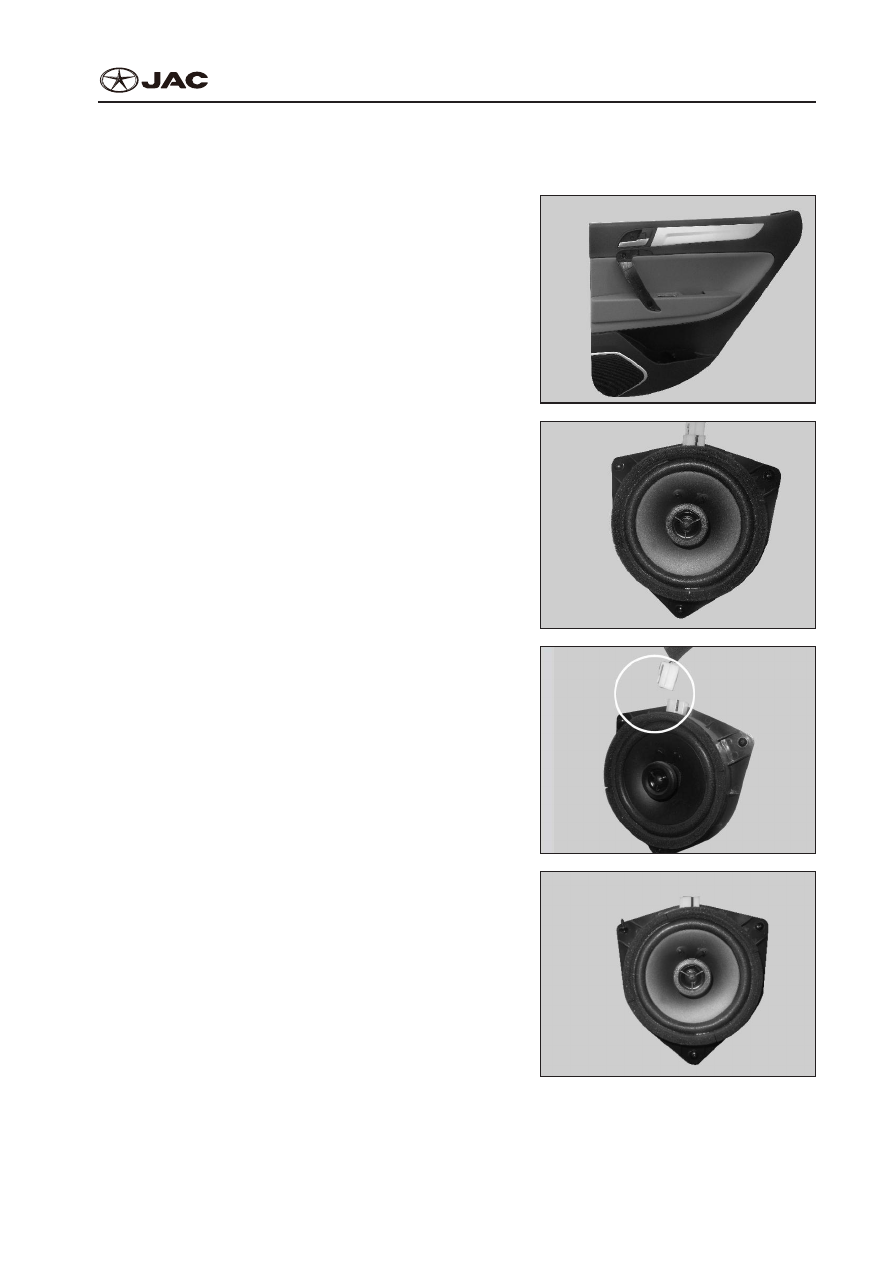

Replace Rear Door Speaker

Замена Громкоговорителя Задней Двери

1.  Disassembly procedure
1.  Последовательность разборки
1)  Remove the rear door trim plate (see “Disassem-

ble rear door trim plate”);

1)  Демонтируйте панель задней двери (см. “Де-

монтаж панели задней двери”).

2)  Remove the three fixing screws of speaker;
2)  Открутите три крепежных винта громкоговори-

теля.

3)  Disconnect speaker wiring harness connector;
3)  Отсоедините  соединитель  жгута  проводки

громкоговорителя.

4)  Remove rear door speaker.
4)  Извлеките громкоговоритель задней двери.

2.  Assembly procedure
2.  Порядок монтажа
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

AV-14

S5 Service manual

S5 Инструкция по техобслуживанию

Audio System

Аудиосистема

Fault Diagnosis

Диагностика Неисправности

Fault Diagnosis Schedule for Audio Main Device fault
График диагностики неисправностей главного аудиоустройства

Phenomenon

Явление

Possible cause and troubleshooting

Вероятная причина и устранение неисправностей

General condition

Общее условие
Unit inactive and no display.

Устройство неактивное и не воспроизводит.

Check the unit, fuse of automobile and its connecter.

Проверьте устройство, плавкий предохранитель и его соеди-

нитель.

Unit is working but at low volume or with no

sound.

Устройство работает на низкой громкости или

беззвучно.

Turn up.

Подкрутите громкость.
Check the antenna and its connector.

Проверьте антенну и ее соединитель.
Check the horn for proper front and rear, left and right balance

settings.

Проверьте клаксон на баланс передних и задних, левых и

правых настроек.
Check the speaker connector to see if there‘s plug-out, looseness

and other poor contact defects

Проверьте соединитель громкоговорителя на предмет подклю-

чения, ослабления или других дефектов слабого контакта.

Reception

Прием
Poor reception, fault to find the radio required

Плохой прием, отказ или необнаружение тре-

буемой радиочастоты.

Check the antenna for proper connection.

Проверьте антенну на предмет правильного подключения.

Check the antenna for sufficient extension.

Проверьте антенну на предмет достаточного удлинения.

Radio signal is too weak.

Слабый радиосигнал.

USB

USB
Long time display on the display screen but no

song reading

Длительный дисплей на экране без проигры-

вания песен.

Check USB stick display lamp for light.

Проверьте индикаторную лампочку разъема USB.

Check USB stick plug for proper connection.

Проверьте разъем подключения USB на

предмет правильного подключения.

Check USB stick for song files memory inside.

Проверьте разъем USB на предмет наличия файловой памяти.

USB play with distortion of sound

USB проигрывается с искажением звука.

Check USB stick for any damage.

Проверьте разъем USB н предмет каких-либо повреждений.

This unit supports MP3 and WMA files, check if songs are in

proper format.

Данное устройство проигрывает файлы в формате MP3 и

WMA, проверьте формат песен.

USB play fault.

Отказ проигрывания USB.

Check if there‘s any song stored in USB stick.

Проверьте файловую память USB.
