S5 Service manual

S5 Инструкция по техобслуживанию

Cigar Lighter

Прикуриватель

CIGAR-1

Instruction

Инструкция

Cigar Lighter consists of cigar lighter holder, cork and snap ring. The cigar lighter can light cigarette af-

ter heating. Press the cigar lighter into its outlet and use it to light a cigarette with the spiral heater wire

after it pops out.
Прикуриватель состоит из держателя, пробки и пружинного упорного кольца. С его помощью

можно прикуривать сигареты после накалывания. Вставьте прикуриватель в держатель для при-

куривания сигареты с помощью спирального нагревателя, когда он выскочит.

Note:
Указание:
Take care to use cigar lighter, if not, or use it without control, it may leads to burning. During heating, do

not press and hold the cigar lighter in case of overheating.
Используйте прикуриватель с должной осмотрительностью, чтобы предотвратить ожог. При на-

гревании прикуривателя не нажимайте и не удерживайте его в случае перегрева.

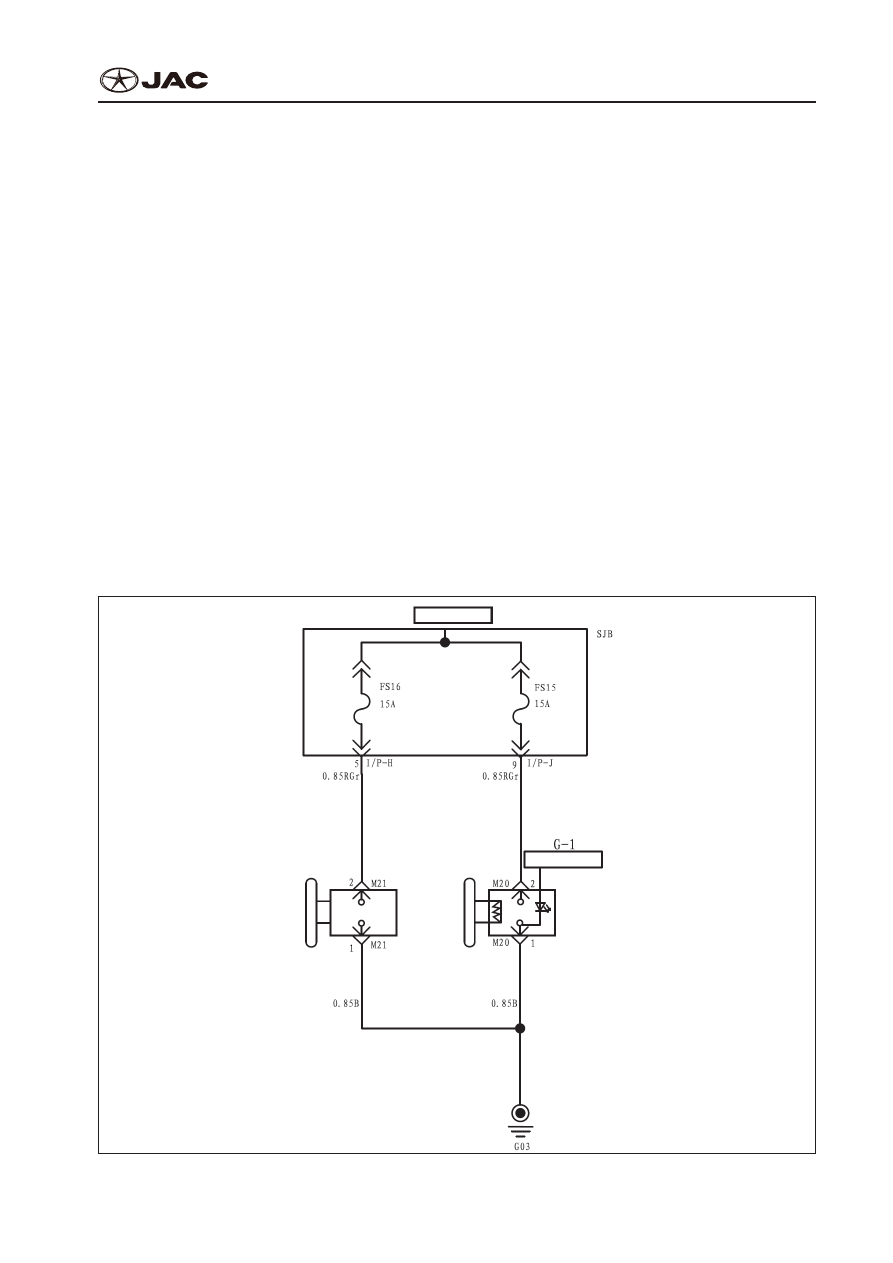

Schematic Diagram

Блок-Схема

CIGAR-1
CIGAR-1

CIGAR-2

S5 Service manual

S5 Инструкция по техобслуживанию

Cigar Lighter

Прикуриватель

Replace Cigar Lighter

Замена Прикуривателя

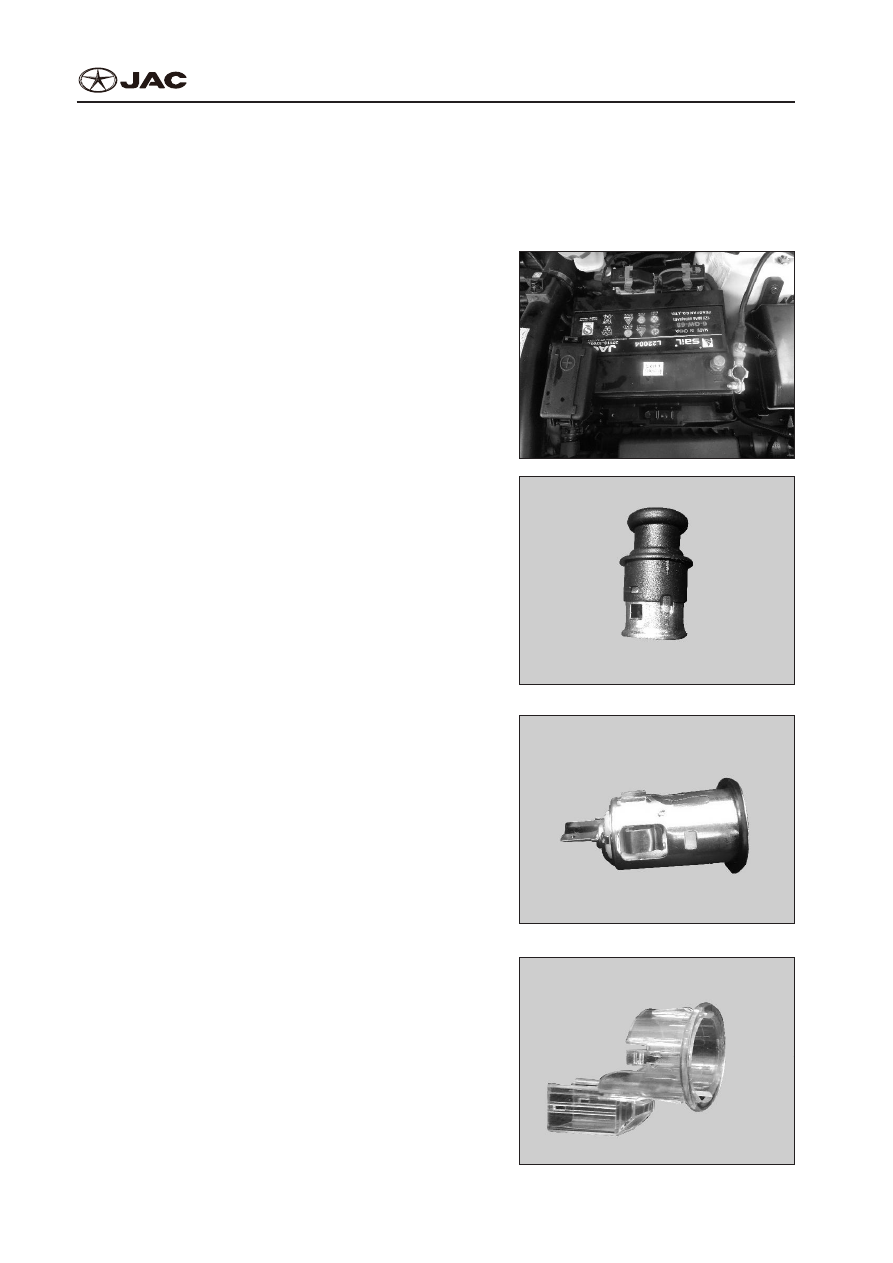

1.  Disassembly
1.  Демонтаж

1)  Disconnect negative pole of battery terminal;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Plug out cigar lighter cork;
2)  Выньте пробку прикуривателя.

3)  Pry out the heated core;
3)  Извлеките сердцевину нагревателя.

4)  Remove the expansion collar;
4)  Удалите расширяющую муфту.

S5 Service manual

S5 Инструкция по техобслуживанию

Cigar Lighter

Прикуриватель

CIGAR-3

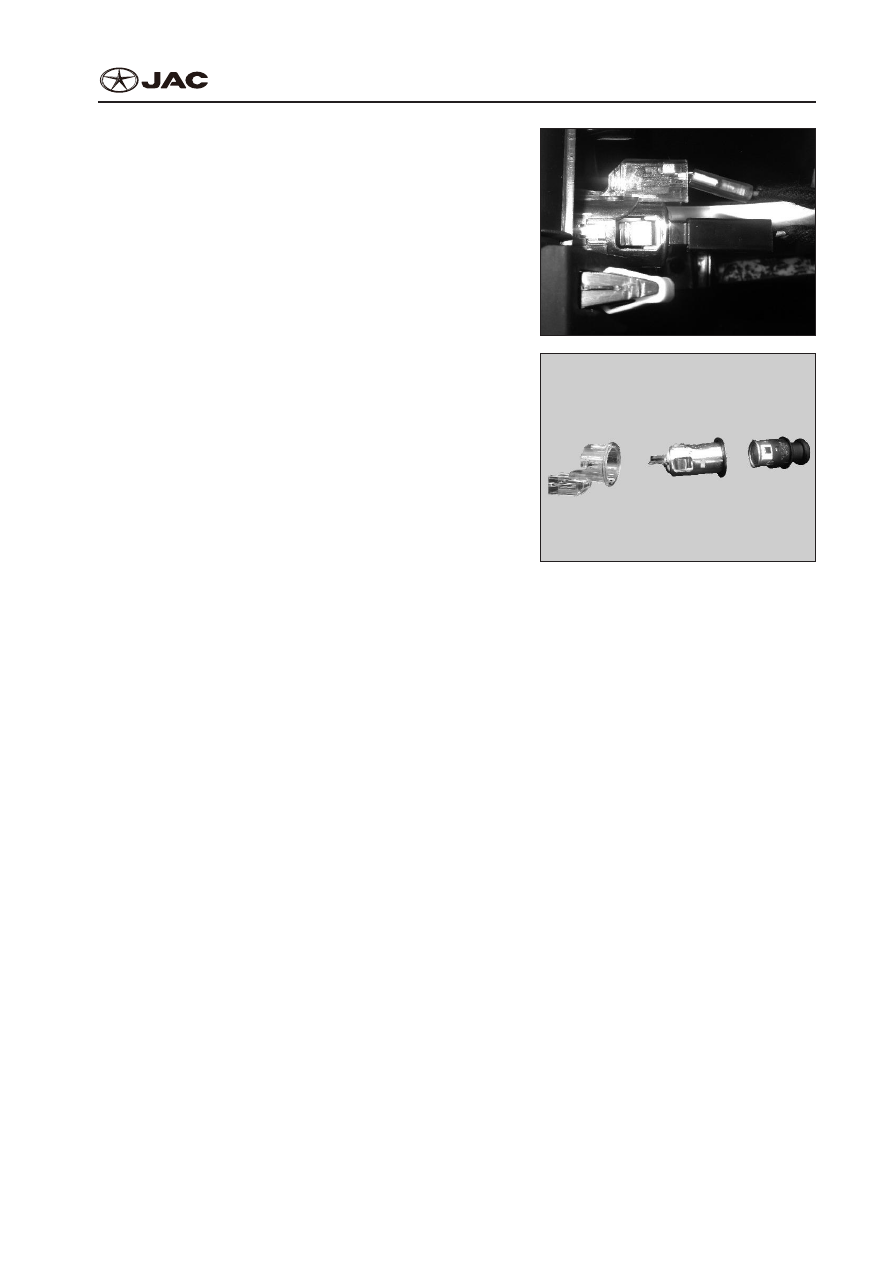

5)  Disconnect the wiring harness connector for cigar

lighter;

5)  Отсоедините соединитель жгута проводки при-

куривателя.

6)  Remove the cigar lighter.
6)  Извлеките прикуриватель.

2.  Installation
2.  Установка
Perform installation in the reverse sequence as did in disassembly.
Установка производится в обратной последовательности к демонтажу.

CIGAR-4

S5 Service manual

S5 Инструкция по техобслуживанию

Cigar Lighter

Прикуриватель

Testing of Cigar Lighter

Испытание Прикуривателя

When the ignition key is put at “ACCS”, press and hold the cigar lighter for 20 seconds when the power

supply will be cut off automatically; then take out the plug in 10 seconds to ignite a cigarette.
Если замок зажигания в режиме «ACCS» (система кондиционирования), нажмите и удерживайте

прикуриватель в течение 20 секунд после автоматического отключения напряжения питания; за-

тем выньте пробку через 10 секунд для прикуривания сигареты.

Troubleshooting

Устранение Неисправностей

1)  Cigar Lighter system check
1)  Проверка системы прикуривателя

Step

Шаг

Measures

Измерения

Normal performance

Нормальный режим

Abnormal performance

Нарушение работоспо-

собности

1

1

Press the cigar lighter into its

holder until a click is heard

Вставьте прикуриватель в

держатель до щелчка.

When the negative with power on, Cigar

Lighter will trip to the edge of its holder

После отключения питания прикурива-

тель выскочит на край держателя.

Cigar Lighter is not working

Прикуриватель не работает

2

2

Cigar Lighter is on

Прикуриватель включен

Cigar Lighter is off

Прикуриватель выключен

2)  Cigar lighter fails
2)  Отказ прикуривателя

Step

Шаг

Measures

Измерения

Yes

Да

No

Нет

1

1

Check the fuse to see if it has been blown out

Проверьте плавкий предохранитель на предмет перегора-

ния.

To Step4

К шагу 4

To Step2

К шагу 2

2

2

Connect the Cigar Lighter on its positive and negative

terminals with a test light to see if power is applied and if the

test light is on

Подключите положительные и отрицательные клеммы

прикуривателя к контрольной лампе для проверки напря-

жения питания и срабатывания лампы.

To Step5

К шагу 5

To Step3

К шагу 3

3

3

Is cigar lighter is on?

Прикуриватель включен?

To Step6

К шагу 6

To Step7

К шагу 7

4

4

Replace the fuse

Замените плавкий предохранитель.

_

_

To “System check”

“Проверка системы”

5

5

Replace the cigar lighter

Замените прикуриватель

—

—

To “System check”

“Проверка системы”

6

6

Replace cigar lighter bulb

Замените патрон прикуривателя

_

_

To “System check”

“Проверка системы”

7

7

Repair the connection with poor contact

Отремонтируйте соединение при слабом контакте.

_

_

To “System check”

“Проверка системы”
