AC-36

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

when pressure rises up. It can protect air conditioning system when pressure (high-pressure/ low-pres-

sure) is abnormal.
Трехфазное реле давления связано с реле среднего давления и комбинированным реле низкого

и высокого давления системы кондиционирования. При повышении давления в системе реле

среднего давления включается и отсылает сигнал на блок управления двигателем. В этот мо-

мент, вентилятор бака для воды находится в высоком статусе скорости, чтобы предотвратить

спад производительности при повышении давления. С его помощью можно защитить систему

кондиционирования воздуха (высокого давления/низкого давления) при аномальном давлении.

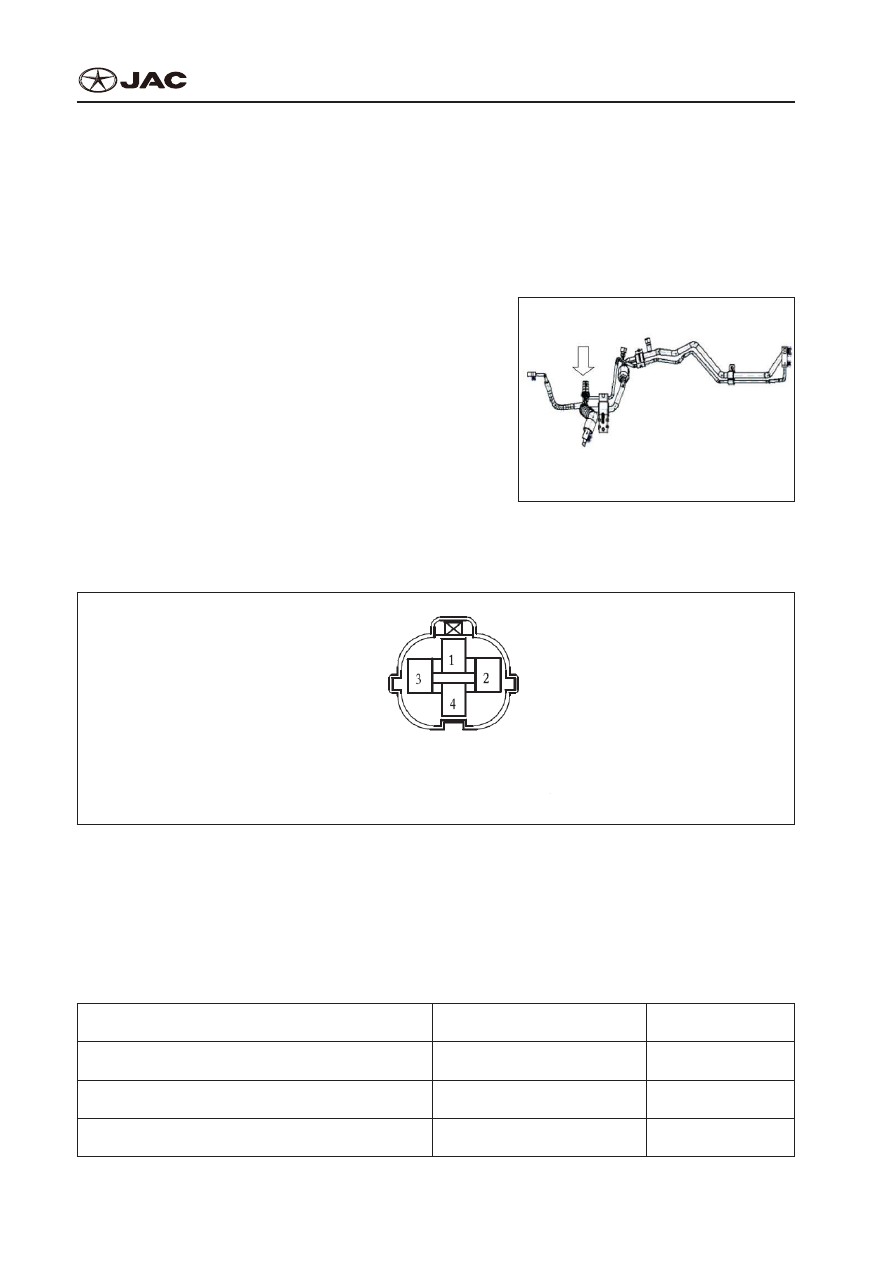

2)  Installation position
2)  Положение установки

Installation position is shown in figure.
Положение установки показано на рисунке ниже.

3)  Three-way pressure switch terminal and definition
3)  Клемма и определение трехпозиционного реле давления

1.WL high pressure

1.WL высокого давления

2.YB middle pressure

2.YB среднее давление

3.B ground wire

3.B-заземляющий провод
4.L air conditioning request

4.L запрос системы кондиционирования воздуха

Three-way pressure switch terminal and definition

Клемма и определение трехпозиционного реле давления

4)  Specifications and parameters
4)  Технические характеристики и параметры

Table of specifications and parameters of Three-way pressure switch
Таблица технических характеристик и параметров трехпозиционного реле давления

Distinguishing

Различие

ON

ВКЛ

OFF

ВЫКЛ

HIGH (kg/cm

2

)

ВЫСОКОЕ (кг/см

2

)

31.4

31,4

25.5

25,5

LOW (kg/cm

2

)

СРЕДНЕЕ (кг/см

2

)

2. 25

2. 25

1.96

1,96

MEDIUM (kg/cm

2

)

НИЗКОЕ (кг/см

2

)

17.7

17,7

13.7

13,7

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-37

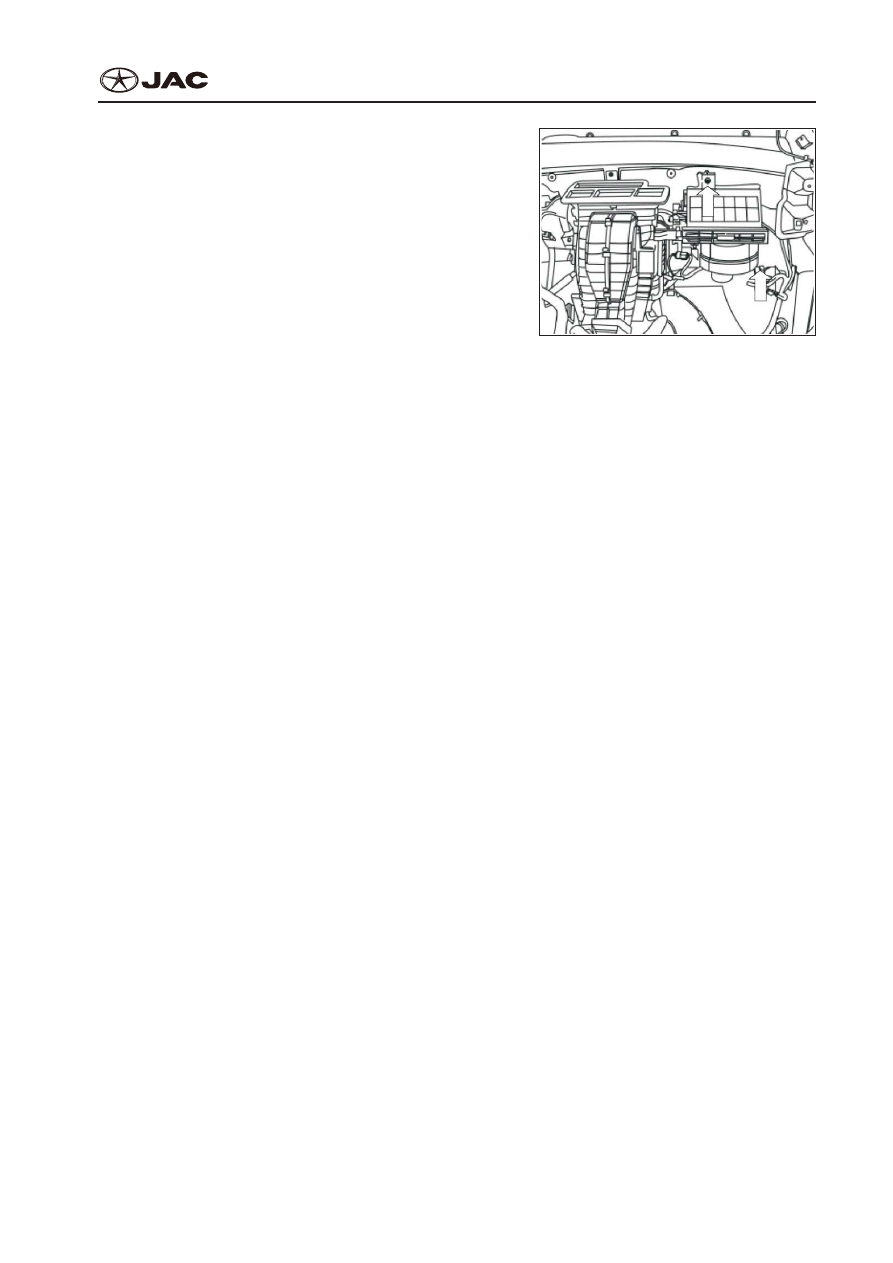

Dismantling And Installation Of System

(Evaporator/ Heater/ Three Motors/ Panel)

Демонтаж и Установка Системы (Испари-

тель/Нагреватель/Три Двигателя/Панель)

1.  Dismantling Of Air conditioning Host Assembly
1.  Демонтаж хост-узла системы кондиционирова-

ния воздуха

1)  Dismantling and installation
1)  Демонтаж и установка

①

  Recycle refrigerant from the system by using special refrigerant recycling device.

①

  Слейте хладагент из системы с помощью специального рециркулирующего приспособления.

②

  Disconnect negative cable of battery.

②

  Отсоедините отрицательный кабель аккумулятора.

③

  Open engine compartment and disconnect heat water pipe joint.

③

  Откройте отсек двигателя и отсоедините стык тепловой трубки.

④

  Dismantle fixing bolts of expansion valve.

④

  Снимите крепежные болты расширительного клапана.

⑤

  Loosen bracket bolt of dashboard, and remove dashboard module.

⑤

  Отвинтите болт кронштейна приборной панели и извлеките модуль приборной панели.

⑥

  Dismantle dashboard.

⑥

  Демонтируйте приборную панель.

⑦

  Dismantle fixing nuts and bolts of air conditioning host assembly.

⑦

  Снимите крепежные гайки и болты хост-узла системы кондиционирования воздуха.

⑧

  Disconnect wire harness connector and take out air conditioning host assembly.

⑧

  Отсоедините соединитель пучка проводов и выньте хост-узел системы кондиционирования

воздуха.

2)  Installation
2)  Установка

The installation should be in accordance with the reverse order of dismantling.
Установка производится в обратном порядке демонтажа.

AC-38

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

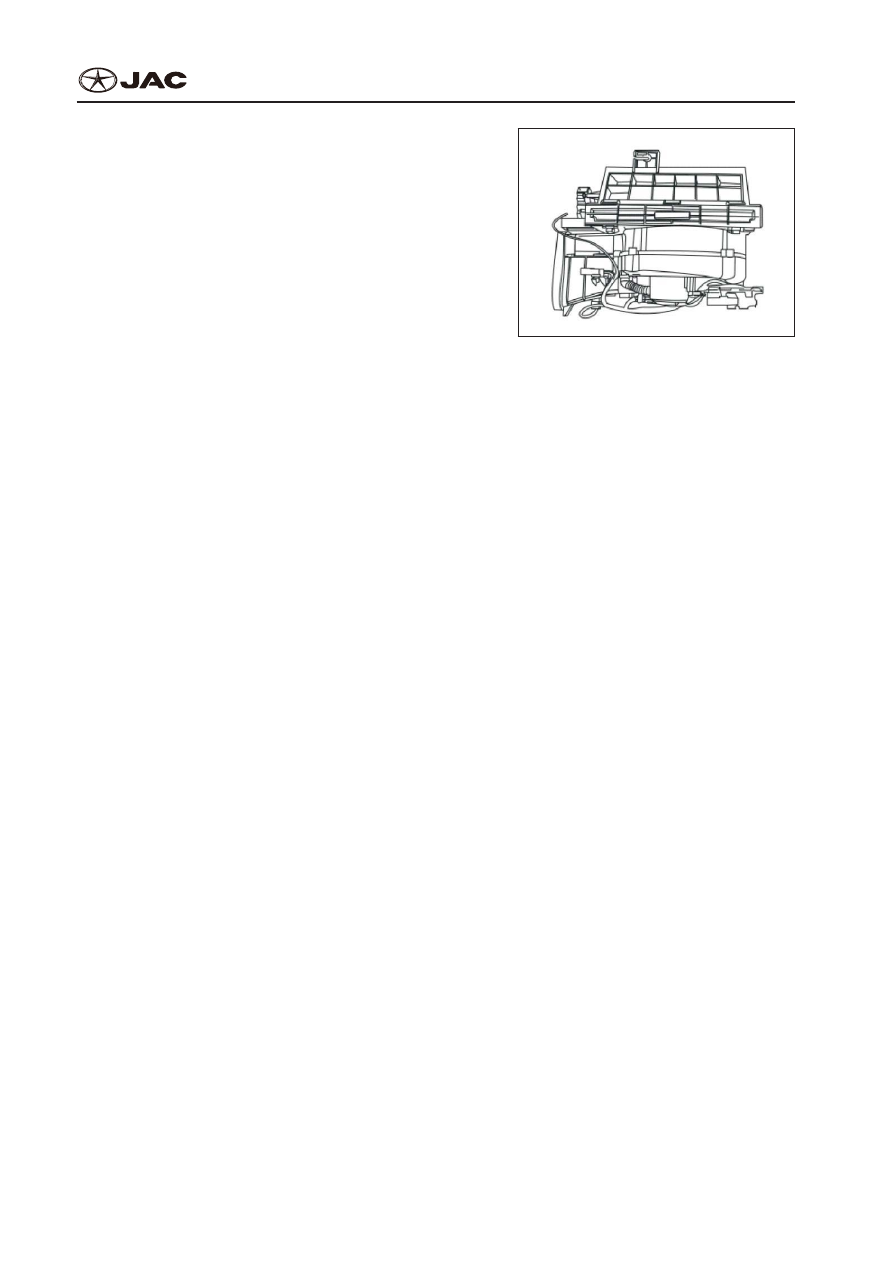

2.  Dismantling and Installation of Blower Assembly
2.  Демонтаж и Монтаж Вентилятора в Сборе
1)  Dismantling
1)  Демонтаж

①

  Disconnect negative cable of battery.

①

  Отсоедините отрицательный кабель аккумуля-

тора.

②

  Disconnect dashboard assembly.

②

  Отсоедините приборную панель в сборе.

③

  Loosen bracket bolt of dashboard, and remove

the bracket of dashboard.

③

  Отвинтите болт кронштейна приборной панели

и извлеките кронштейн приборной панели.

④

  Dismantle fixing nuts and bolts of blower assem-

bly.

④

  Снимите крепежные гайки и болты вентилято-

ра в сборе.

⑤

  Disconnect wire harness connector and take out

evaporator blower assembly.

⑤

  Отсоедините соединитель пучка проводов и

выньте вентилятор в сборе испарителя.

2)  Installation
2)  Установка

The installation should be in accordance with the reverse order of dismantling.
Установка производится в обратном порядке демонтажа.

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-39

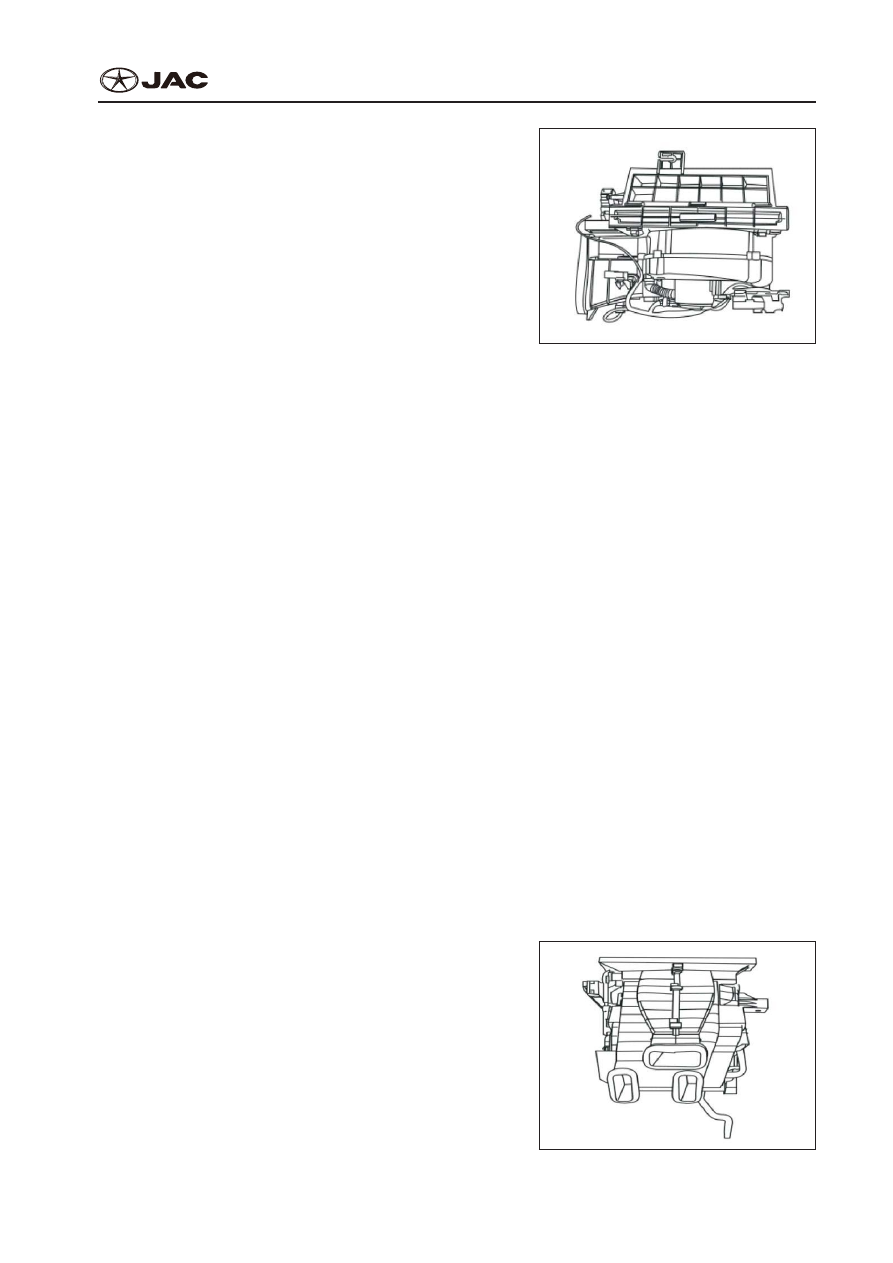

3.  Dismantling and Installation Of Evaporator

and Heater

3.  Демонтаж и Монтаж Испарителя и Нагрева-

теля

1)  Dismantling
1)  Демонтаж

①

  Use special refrigerant recycling device to recover

refrigerant from the system.

①

  С помощью специального рециркулирующего

приспособления слейте хладагент из системы.

②

  Disconnect negative cable of battery.

②

  Отсоедините отрицательный кабель аккумуля-

тора.

③

  Dismantle dashboard assembly.

③

  Демонтируйте приборную панель в сборе.

④

  Loosen bracket bolts of dashboard and remove

dashboard bracket.

④

  Отвинтите болты кронштейна приборной пане-

ли и извлеките кронштейн приборной панели.

⑤

  Open engine compartment, and disconnect heat

water pipe joint.

⑤

  Откройте отсек двигателя и отсоедините стык

тепловой трубки.

⑥

  Dismantle fixing bolts of expansion valve.

⑥

  Снимите крепежные болты расширительного

клапана.

⑦

  Dismantle fixing nuts and bolts of evaporator and

heater assembly.

⑦

  Снимите крепежные гайки и болты испарителя

и нагревателя в сборе.

⑧

  Disconnect connector and take out evaporator

and heater assembly.

⑧

  Отсоедините соединитель и выньте испари-

тель и нагреватель в сборе.

2)  Installation
2)  Установка

The installation should be in accordance with the re-

verse order of dismantling.
Установка производится в обратном порядке де-

монтажа.
