AC-28

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

6.  Evaporator Temperature Sensor
6.  Датчик Температуры Испарителя
1)  Functions
1)  Функции

It can feel the temperature of evaporator core and

transmit this temperature to AC panel (FATC) to pre-

vent freezing of evaporator.
Улавливает температуру сердцевины испарителя и

передает эти сведения на панель пер. т. (полностью

автоматизированный климат-контроль) для предо-

твращения обмерзания испарителя.

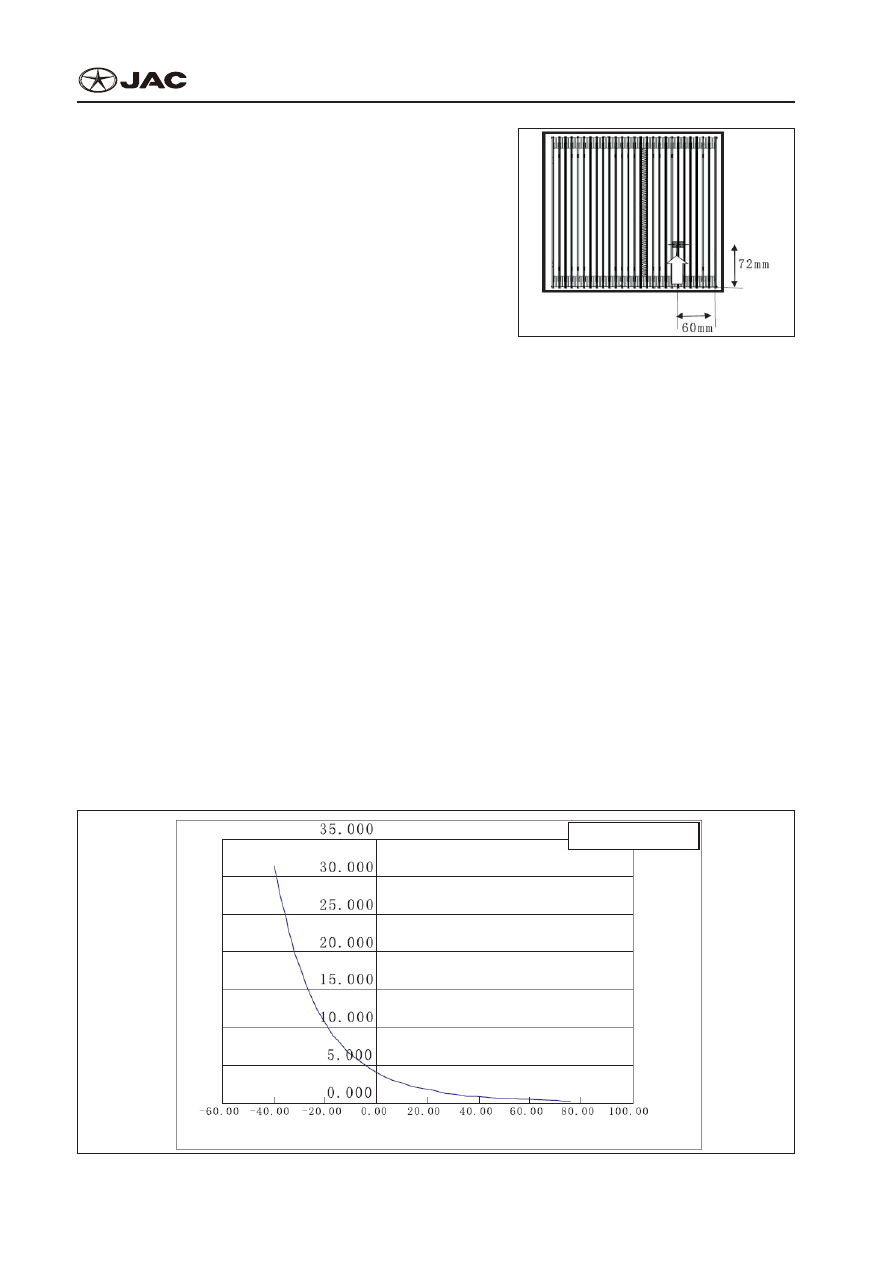

2)  Installation position is shown in figure.
2)  Положение  установки  показано  на  рисунке

ниже.

It  is  installed  inside  evaporator  core.  There  is

thermistance with negative temperature factor inside

sensor. Therefore, when temperature drops, resistance

increases. When temperature increases, resistance

drops.
Он  установлен  внутри  сердечника  испарителя.

Внутри  датчика  используется  терморезистор  с

отрицательным температурным коэффициентом.

Поэтому, при спаде температуре сопротивление

возрастает. При повышении температуры сопротив-

ление падает.

3)  Parameter table (temperature – resistance – output voltage)
3)  Таблица параметров (температура – сопротивление – выходное напряжение)

Parameter Table of Evaporator Temperature Sensor

Таблица Параметров Испарителя Датчик Мемпературы

- R (K Sensor)

- R (K датчик)

- R (K Sensor)

- R (K да

тчик)

Temp. (°C)

Температура (°C)

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-29

7.  Expansion Valve
7.  Расширительный Клапан

1)  Functions
1)  Функции

It is installed on the inlet of evaporator. It uses its re-

lease function to convert high-temperature and high-

pressure fluid refrigerant flowed from condenser into

low-temperature and low-pressure wet saturated and

evaporation state, so as to make the evaporator easy

to achieve evaporation and refrigeration functions.
Он установлен на входе испарителя. С его помо-

щью поступающий от конденсатора  высокотемпе-

ратурный жидкий хладагент с высоким давлением

преобразуется в низкотемпературный насыщенный

влажный хладагент с низким давлением для улуч-

шения испаряющей и охлаждающей способности.

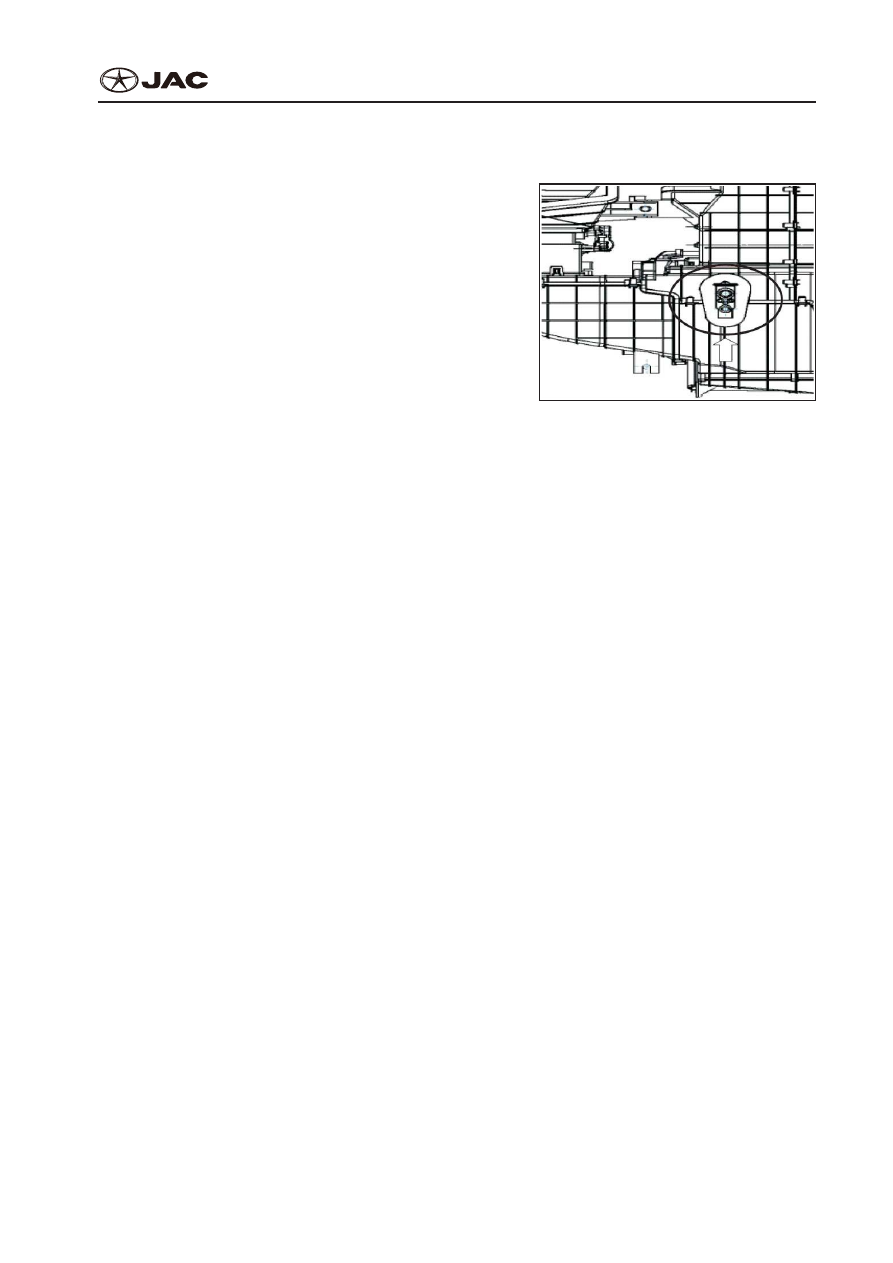

2)  Position
2)  Положение

It is installed on the inlet of evaporator.
Он установлен на входе испарителя.

Notes:
Примечания:



●

When expansion valve cover is falling down, heat from engine will be transmitted to temperature

wrap, which can cause the pressure rise of expansion valve and excessive evaporator refrigerant

condition occurs. If the evaporator can‘t exert its evaporation function, fluid refrigerant will flow into

the compressor and damage the compressor.



●

При выпадении крышки расширительного клапана на температурную катушку передается

тепло от двигателя, что может привести к повышению давления в расширительном клапане

и чрезмерному испарению хладагента. Если испаритель не справляется со своей функцией,

поступающий в компрессор жидкий холодильный агент может повредить компрессор.

AC-30

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

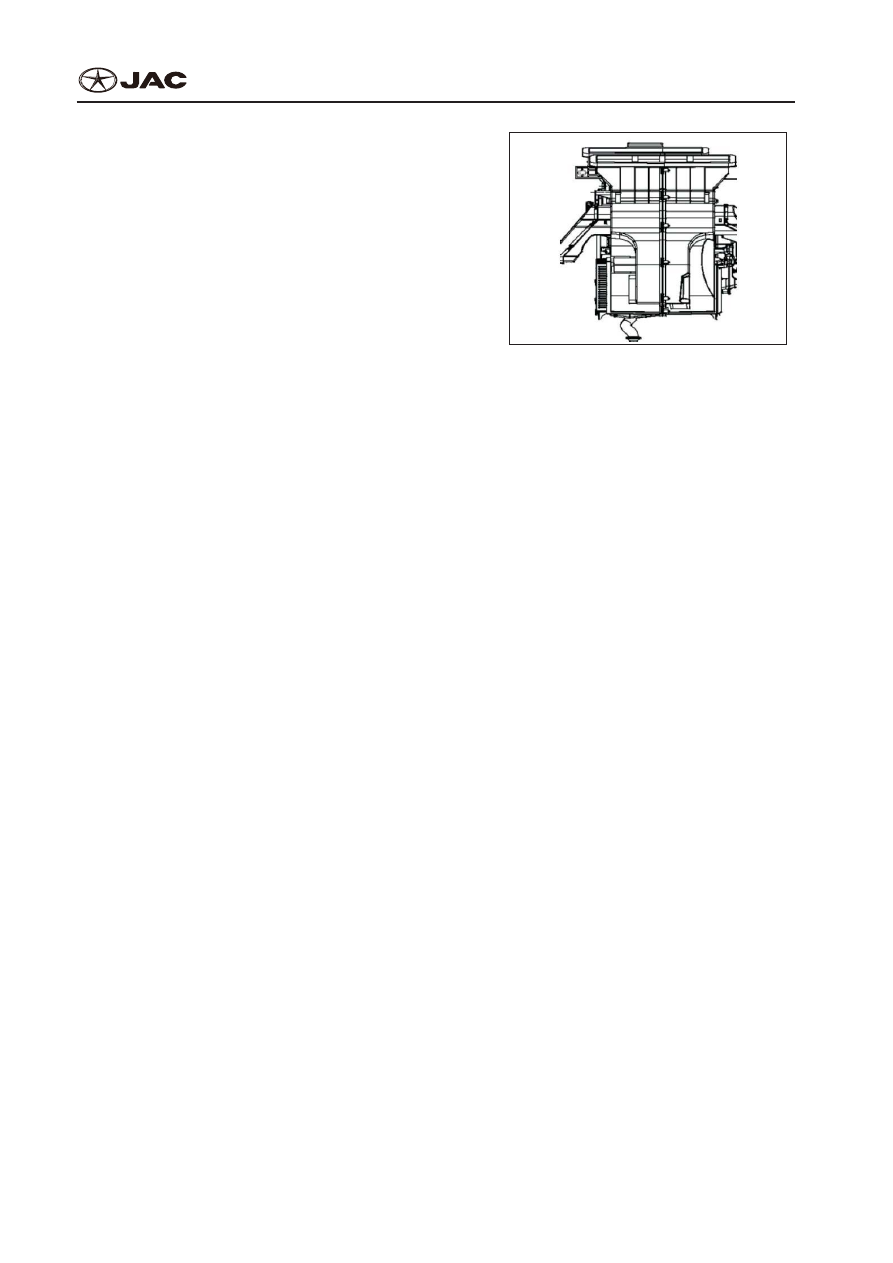

8.  Evaporator and Heater Assembly
8.  Испаритель и Обогреватель в Сборе
The air from blower will decrease its temperature

through evaporator. According to the opening de-

gree of temperature control ventilation door, some

air from evaporator is transmitted to heater core

and the rest air is transmitted to the upper of heater

housing. To control indoor temperature adjustment

and air mixture, air from heater core and air from

the upper of heater housing are mixed on the rear of

heater housing. This mixed air is transmitted to the

required outlet through the function of mode ven-

tilation door motor, so as to achieve vehicle inside

temperature adjustment and defrost/defog functions.

This means that the heater assembly adjusts air

mixing, temperature control and air direction.
Посредством испарителя снижается температу-

ра выходящего из вентилятора воздуха. На сер-

дечник нагревателя, в зависимости от степени

открытия температурной вентиляционной двери,

поступает некоторый объем воздуха, в то время

как другая часть воздуха поступает в верхнюю

часть  корпуса  нагревателя.  Поступающий  от

сердечника испарителя воздух смешивается с

воздухом в верхней части корпуса нагревателя в

задней части корпуса нагревателя для контроля

температуры внутри салона и паро-воздушной

смеси. Посредством режиме вентиляционной

двери этот смешанный воздух передается на

требуемый выход для контроля требуемой тем-

пературы внутри салона и настройки функций

антиобледенения/предотвращения запотевания.

Это означает, что обогреватель в сборе регулиру-

ет паро-воздушную смесь, температуру и направ-

ления потока воздуха.

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-31

9.  Mode Ventilation Door Motor
9.  Привод Режима Вентиляционной Двери
1)  Functions
1)  Функции

It is installed on the left of heater housing and con-

trolled by signal of air conditioning panel (FATC)

mode switch and starts small motor inside ventilation

door motor and adjusts mode ventilation door posi-

tion. When motor is started, the changeable voltage

difference will be reflected to FATC and FATC will

judge the feedback signal. When ventilation door

reaches the required position, motor stops working.
Установлен слева от корпуса нагревателя и уп-

равляется с помощью сигнала переключателя

режимов на панеле системы кондиционирования

(полностью автоматизированный климат-конт-

роль), приводит в действие маленький двигатель

внутри привода вентиляционной двери для регу-

лировки режима. После запуска двигателя изме-

няемая разность напряжений отображается на

полностью автоматизированном климат-контро-

ле, который обрабатывает обратный сигнал. Этот

двигатель отключается после установки требуе-

мого положения вентиляционной двери.

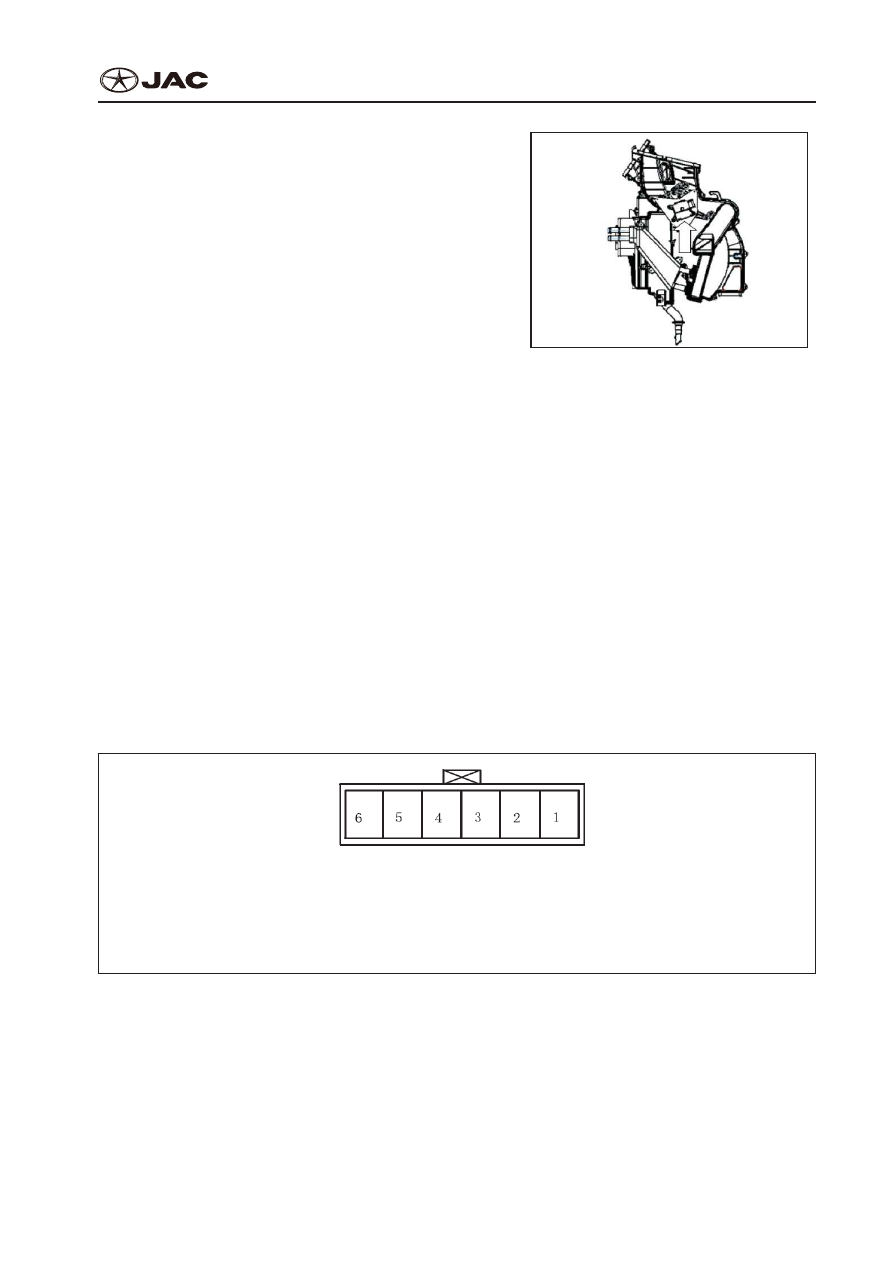

2)  Installation position
2)  Положение установки

3)  Mode ventilation door motor terminal and definition
3)  Клемма привода вентиляционной двери и определение

1.  B sensor ground wire

1.  Заземляющий провод В-датчика
2.  GO A/C control module (feedback)

2.  Блок управления системы кондиционирования GO (обратная связь)
3.  GW A/C control module (sensor power supply)

3.  Блок управления системы кондиционирования GW (блок питания датчика)

4.   --- ---

4.   --- ---
5.  P A/C control module (motor negative middle air hole)

5.  Блок управления системы кондиционирования P (отрицательное среднее вентиляционное отверстие привода)
6.  LY A/C control module (motor positive upper air hole)

6.  Блок управления системы кондиционирования LY (положительное верхнее вентиляционное отверстие привода)

Mode ventilation door motor terminal and definition

Клемма привода вентиляционной двери и определение
