JAC S5. Руководство - часть 202

AC-24

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

Mode mot

or

Режим двиг

ател

Indoor fuse

box

Крытый предохр

анителей

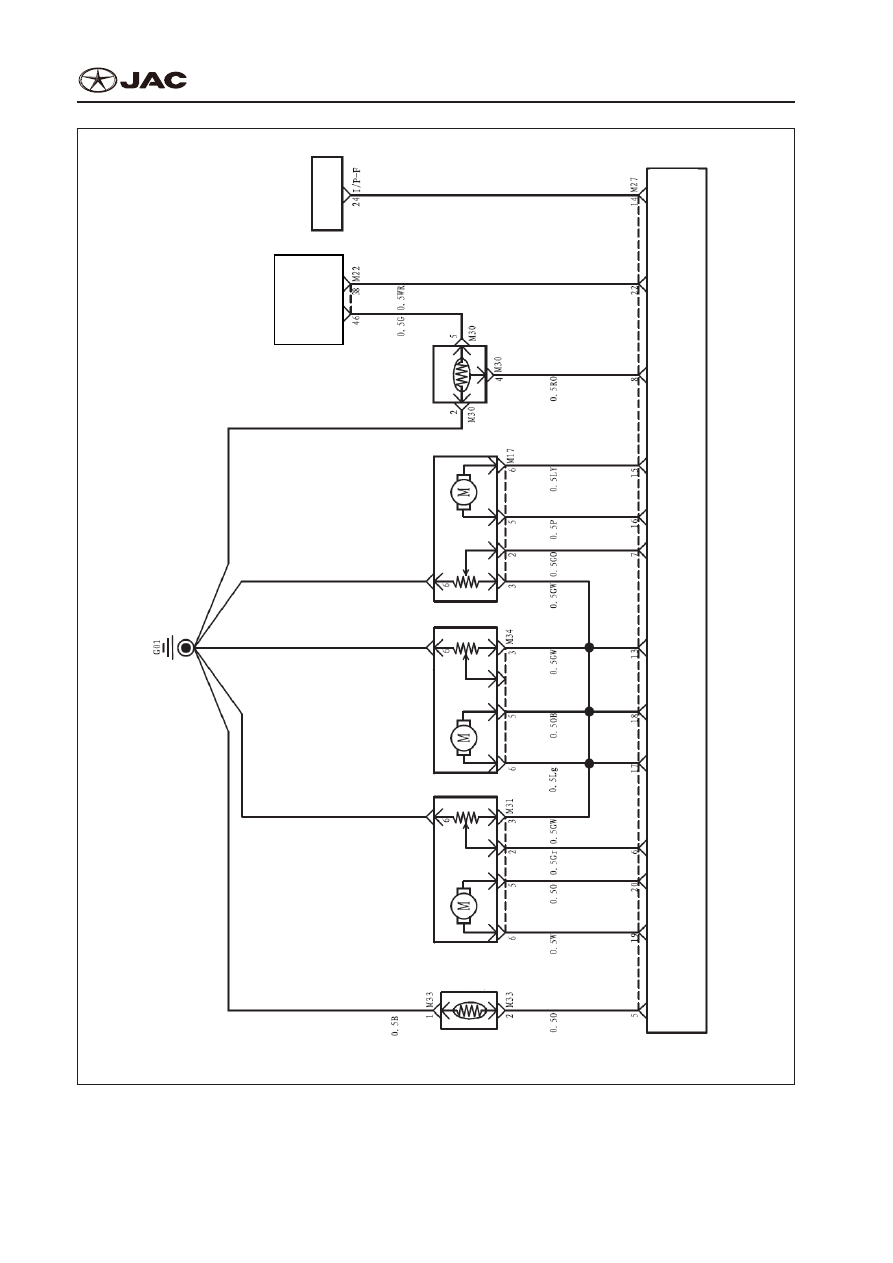

AC Air conditioning system (3)

Кондиционер системы (3)

BCM contr

oller

Контроллер блоком

управления  "кузовными"  электронными  системами

Sun light sensor

Светочувствительны

й даьчик

Rear defrost working

indicator lamp

Световой

индикатор заднего  размораживателя

Rear defrost request

signal

Сигнал запроса

зажнего

размораживателья

Output (5V)

Выход (5V)

Upper air hole

Верхнее

отверстие для

воздуха

Middle air

hole

Среднее  отверстие  для воздуха

Feedback

Обратная

связь

Sensor

power supply

(5V)

Питание

датчика (5V)

A/C control

module

Контрольны

й модуль  кондиционе

ра

Negative

cooling air

Негативные  охлаждения

воздуха

Internal/ external circulation air

gate motor

Внутренняя/Внешняя

циркуляция воздуха двигателя

привода шлагбаума

Cooling/ heating air gate motor

Охлождение/обогрев

двигателя привода шлагбаума

Evaporator

temperature

sensor

Датчик  температуры  испарителя

Positive

heating air

Позитивное  охлаждения

воздуха

Mode

motor

Режим  двигател

External

air

Наружный

воздух

Internal air

Внешний  Воздух

Sensor +

Датчик+

mode/Режим

inlet/Входной

mix/Смешанный

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-25

Functions, Positions and Inspection of System Elements

Функции, Положение и Проверка Элементов Системы

1.  A/C Air conditioning Host Assembly
1.  Хост-узел Системы Кондиционирования Воздуха
Air Conditioning host assembly consists of blower, filter, evaporator, expansion valve, heater and

housing, etc. blower absorbs external air and blows it into the vehicle through evaporator and heater,

etc. to achieve normal working of air conditioning.

Хост-узел системы кондиционирования воздуха состоит из вентилятора, фильтра, испарителя,

расширительного клапана, нагревателя и корпуса, и т.д.. Поглощаемый вентилятором внешний

воздух подается в салон транспортного средства через испаритель и нагреватель, и т.д. для до-

стижения оптимальной работы кондиционера.

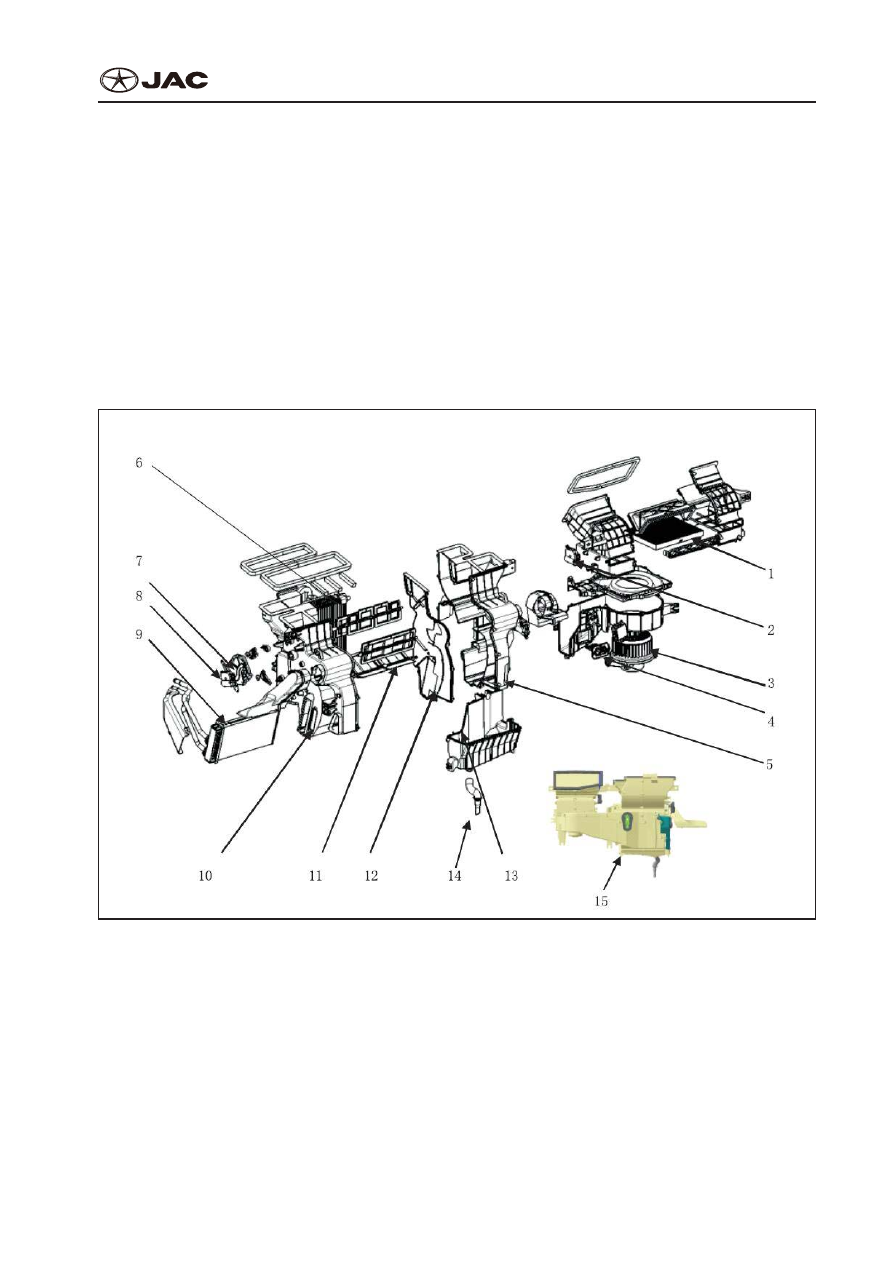

Explosive View of A/C Air Conditioning Host Assembly

Вид с Разнесенными Частями Хост-узла Системы Кондиционирования Воздуха

1- Filter element

1- Фильтрующий элемент

2- Internal and external circulation ventilation

door motor

2- Привод внутренней и внешней вентиляци-

онной двери

3- Blow motor

3- Привод вентилятора

4- Speed adjusting resistance

4- Регулятор числа оборотов

5- Right heater housing

5- Корпус правого нагревателя

6- Evaporator core

6- Сердцевина испарителя

7- Mode ventilation doormotor

7- Привод режима вентиляционной

двери

8- Cooling and heating ventilation door motor

8- Привод охлаждающей и обогревающей

вентиляционной двери

9- Heater core

9- Сердцевина нагревателя

10- Left heater housing

10- Корпус левого нагревателя

11- Ventilation door mechanism

11- Механизм вентиляционной двери

12- Middle separator

12- Средний сепаратор

13- Lower housing of evaporator

13- Нижний корпус испарителя

14- Drip pipe

14- Конденсатная трубка

15- Expansion valve

15- Расширительный клапан

AC-26

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

2.  Blower
2.  Вентилятор
Blower consists of motor and fan. It uses air entry gate motor to switch internal and external air mode

and absorbs internal air or external air. Air entry gate motor function is achieved by internal and ex-

ternal air button of controller. When it is in internal mode, air enters into from two inlets on both sides;

when it is in external mode, air enters into from the filter on the protective cover on the front of the

vehicle. At this moment, use blower to absorb air and use evaporator to conduct cooling and heating

switch. The refrigerated air enters into the vehicle.
Вентилятор состоит из привода и вентиляционного устройства. Он оснащен приводом воздухо-

заборника для переключения между режимами внутреннего и внешнего воздуха и поглощения

внутреннего и внешнего воздуха. Привод воздухозаборника управляется с помощью кнопки регу-

лятор внутреннего и внешнего воздуха. В режиме внутреннего воздуха воздух поступает с обеих

сторон; во внешнем режиме воздуха воздух поступает из фильтра на предохранительной крышке

в передней части кузова. Одновременно включите вентилятор для всасывания воздуха и испа-

ритель для охлаждения или обогрева. В салон транспортного средства поступает охлажденный

воздух.

3.  Speed Adjusting Resistance
3.  Регулятор Числа Оборотов

1)  Functions
1)  Функции

Adjust the speed of blower motor according to the

change of output current.
Отрегулируйте  скорость  оборотов  привода

вентилятора согласно выходному току.
2)  Installation Position
2)  Положение установки

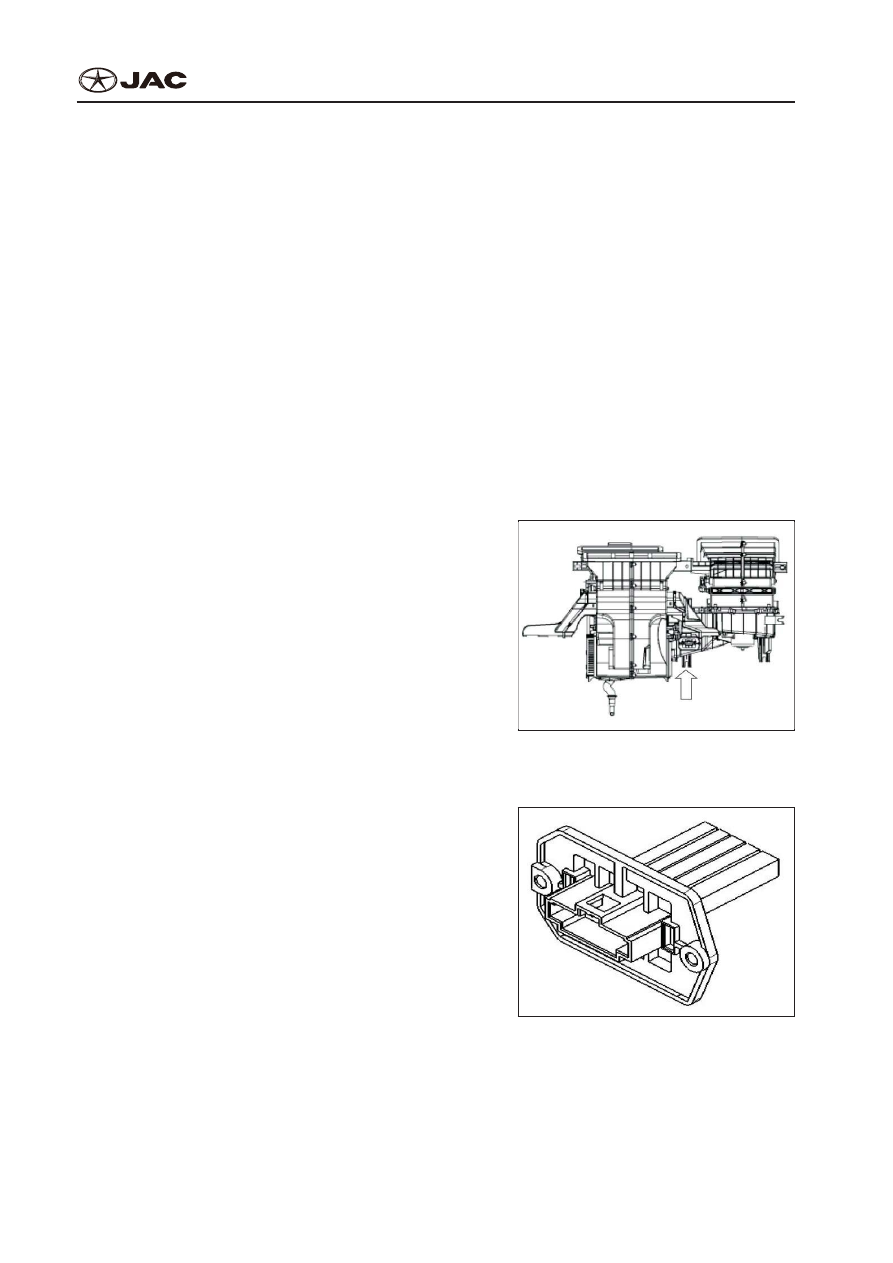

Installation position of adjusting resistance is shown in

figure.
Положение установки регулировочного сопротивле-

ния показано на рисунке ниже.

3)  Appearance
3)  Наглядное представление

Appearance of speed adjusting resistance is shown in

figure.
Регулировочное сопротивление наглядно показано

на рисунке ниже.

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-27

4.  Internal and External Circulation Ventilation

Door Motor

4.  Привод Внутренней и Внешней Вентиляци-

онной Двери

1)  Functions
1)  Функции

It is installed on the blower assembly and controlled by

internal and external circulation selection button on air

conditioning. It drives internal and external circulation

ventilation door to achieve switching of air intake type.
Он установлен на вентиляторе в сборе и управля-

ется с помощью селекторного переключателя внут-

ренней и внешней циркуляции устройства кондици-

онирования. С его помощью привод внутренней и

внешней вентиляционной двери приводится в дейс-

твие для переключения режима воздухозаборника.

2)  Installation Position
2)  Положение установки

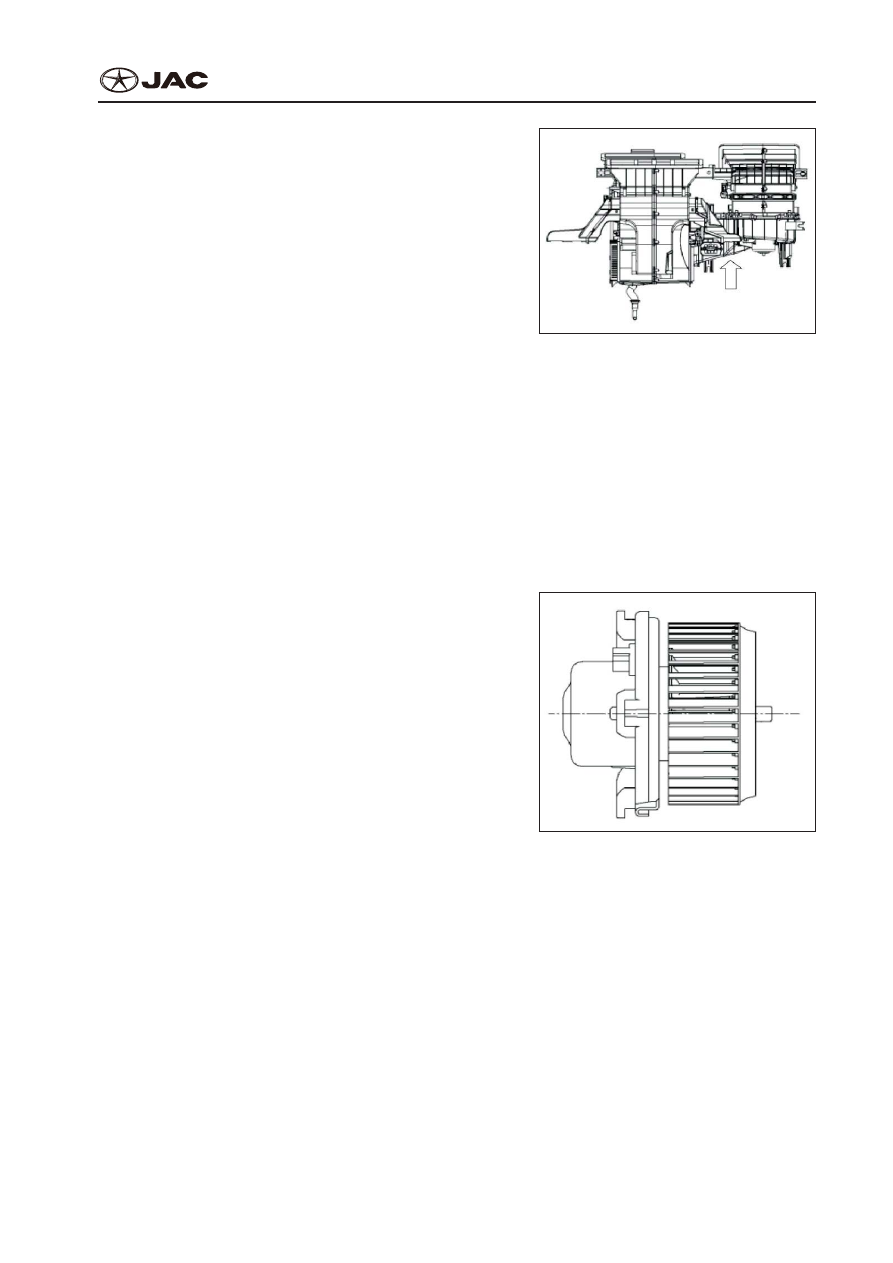

Installation position is shown in figure.
Положение установки показано на рисунке ниже.

5.  Blower Motor
5.  Привод Вентилятора
1)  Functions
1)  Функции

It uses vehicle power supply to rotate fan and generate

air volume required by air conditioning system.
Подключен к блоку питания транспортного средства

для  вращения  вентилятора  и  генерирования

объема  воздуха  системы  кондиционирования

воздуха.
2)  Element Diagram
2)  Покомпонентная схема

3)  Inspection Method:
3)  Способ контроля:

Add any voltage to terminal ― +‖ and then inspect ter-

minal ―- ‖ after ground wire. The normal working con-

dition is that the higher the added voltage, the fast the

blower rotates.
Примените напряжение на клемму ― +‖ и проверь-

те ее ―- ‖ после заземляющего провода. В штат-

ном режиме чем выше напряжение, тем быстрее

вращается вентилятор.
