SC-14

S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

4.  Disassembly and Assembly
4.  Демонтаж и Монтаж

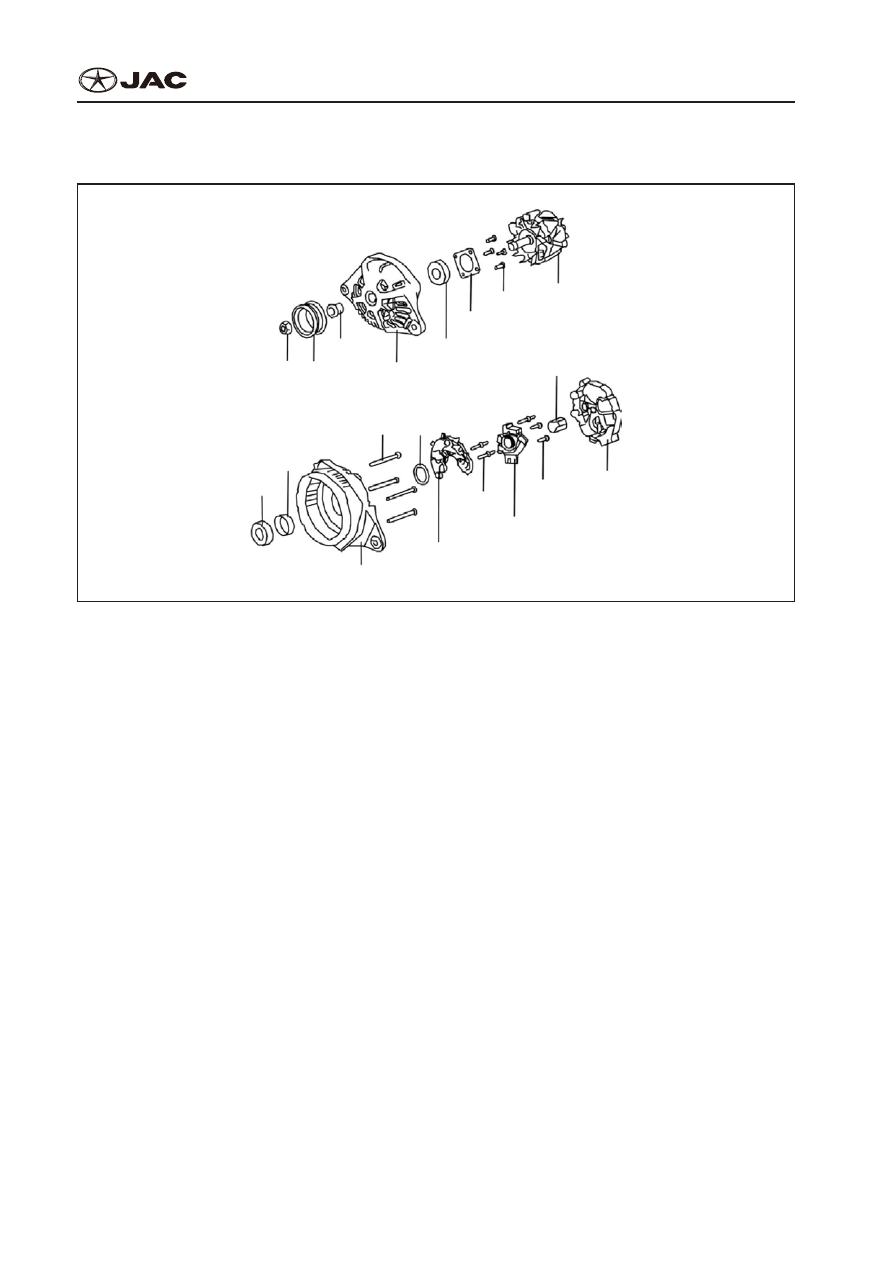

Disassembly Diagram of Generator

Схема демонтажа генератора

1- Locknut

1- Контргайка

2- Pulley

2- Шкив

3- Spacer

3- Спейсер

4- Front end cover

4- Передняя торцовая

крышка

5- Front bearing

5- Передний подшипник

6- Bearing cover

6- Крышка подшипника

7- Bolt

7- Болт

8- Rotor

8- Ротор

9- Rear bearing

9- Задний подшипник

10- Stator

10- Статор

11- Sealing gasket

11- Уплотняющая прокладка

12- Rectifier

12- Выпрямитель

13- Electric brush holder

13- Электрический щетко-

держатель

14- Guide sleeve of sliding ring

14- Направляющая втулка

скользящего кольца

15- Rear cover

15- Задняя крышка

1)  Disassembly
1)  Демонтаж

Follow the sequences below to disassemble
Следуйте порядку демонтажа

①

  Pulley

①

  Шкив

②

  Rear cover

②

  Задняя крышка

③

  Rectifier assembly

③

  Выпрямитель в сборе

④

  Separate front end cover assembly and rear cover assembly.

S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

SC-15

④

  Отсоедините переднюю торцовую крышку в сборе от задней крышки в сборе.

Notes:
Примечания:



●

Do not damage stator assembly.



●

Не повредите статор в сборе.

5.  Fault Diagnosis of Charging System
5.  Диагностика Отказов Системы Зарядки
Before conducting generator test, make sure that the battery is fully charged. When conducting test,

30V voltmeter and suitable testing probe are required. The reference of inspection table can facilitate

inspection of generator.
Перед испытанием генератора проверьте уровень заряда аккумулятора. Для проведения испы-

тания воспользуйтесь вольтметром 30В и соответствующим испытательным датчиком. При нали-

чии испытательного стенда процедура испытания генератора существенно упрощается.



●

Before starting, inspect fuse filament.



●

Перед началом проверьте нить предохранителя.



●

Use fully charged battery.



●

Используйте полностью заряженный аккумулятор.

SC-16

S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

Inspection Flow Chart of Charging System

Блок-схема Проверки Системы Зарядки

Warning light lights up

Контрольная лампа

загорается

Ignition switch is placed

to "ON" position

Переключатель

зажигания в

положение "ON"

Warning lamp goes out

Контрольная

лампа гаснет

Conduct the following inspection:

Провести следующую проверку:
1. Warning light bulb

1.Предупредительный

   световой сигнал
2. Warning light fuse

2.Предупредительный световой

   предохранитель

Conduct the following
inspection:

Провести следующую

проверку:
1. Drive belt

1. Ремень привода
2. Generator port "S"

2.Порт генератора
3. Connection of connector

3.Подключение разъема

Disconnect connector, and

connect wire harness on

terminal L to the ground wire

Отсоедините разъём,

и подключите провода на

клемме к заземляюшему проводу

Warning lamp goes out

Контрольная

лампа гаснет

Replace the damaged
IC adjuster

Заменить поврежденный

IC настройщик

Warning light

goes out.

Контрольная

 лампа гаснет

Warning light lights up

Контрольная лампа

загорается

Engine starts idle
speed rotation

Запуск двигателя

в режиме холостого

хода вращения

Warning light goes out

Контрольная лампа

гаснет

Warning light lights up

Контрольная лампа

загорается

Measure the voltage

of port B of generator

Измерьте напряжение

на порт B генератора

Conduct the following

inspection:
Провести следующую
проверку:
1. Drive belt
1. Ремень привода
2. Generator port "S"
2.Порт генератора
3.Connection of connector
3.Подключение разъема

Normal

Нормальное

Normal

Нормальное

Engine runs at idle speed

Двигатель работает на

холостом ходе

Warning light lights up

Контрольная лампа

загорается

More than 16.0V

Более чем 16В

Less than 13.0V

Менее 13В

Replace the damaged IC
adjuster or diode

Заменить поврежденный

IC настройщика или диод

Replace the damaged

IC adjuster

Заменить поврежденный

IC настройщик

Conduct the following inspection:

Провести следующую проверку:
1. Rotor

1. Ротор
2. Rotor sliding ring

2. Роторное передвижное кольцо
3. Electric brush

3. Кистевой электрический
4. Stator

4. Статор

Warning light: ― charging‖ warning light in combination meter.
Сигнальная лампа: ― зарядная‖ сигнальная лампа в комбинированном счетчике.
