SC-6

S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

2.  Dismantling and Installation
2.  Демонтаж и Установка

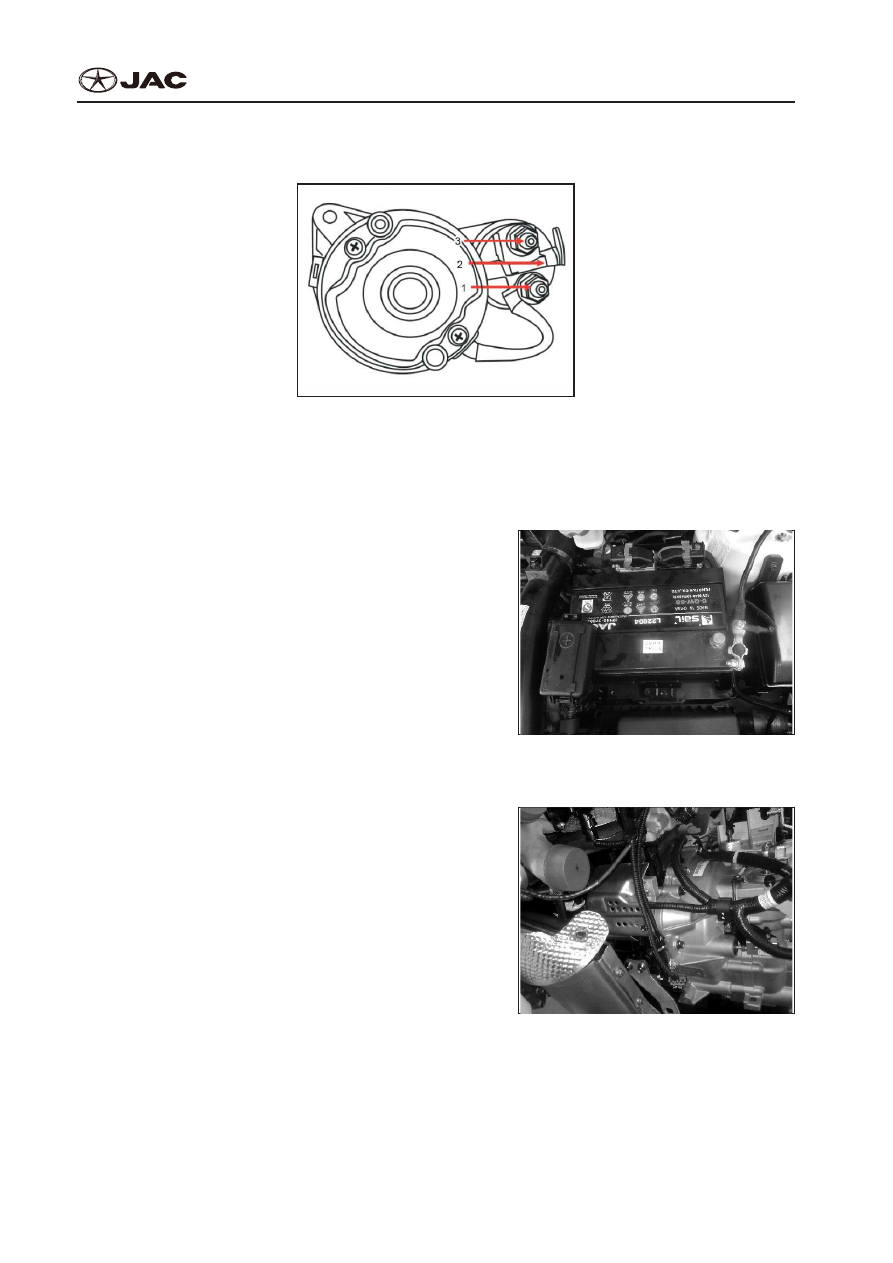

Diagram of Starter Elements

Схема компонентов стартера

1- M terminal
1- M-клемма

2- S terminal
2- S-клемма

3- B terminal
3- B-клемма

1)  Dismantling
1)  Демонтаж

①

  Disconnect negative terminal post of battery.

①

  Отсоедините отрицательную клемму аккумуля-

тора.

Notes:
Примечания:



●

Before disconnect negative terminal post of bat-

tery, turn ignition switch to ―OFF‖ position.



●

Перед отсоединением отрицательной клеммы

аккумулятора отключите замок зажигания‖ .

②

  Rise up the vehicle, and disconnect fixing bracket

of intake manifold.

②

  Поднимите транспортное средства, отсоедини-

те крепежный хомут впускного коллектора.

S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

SC-7

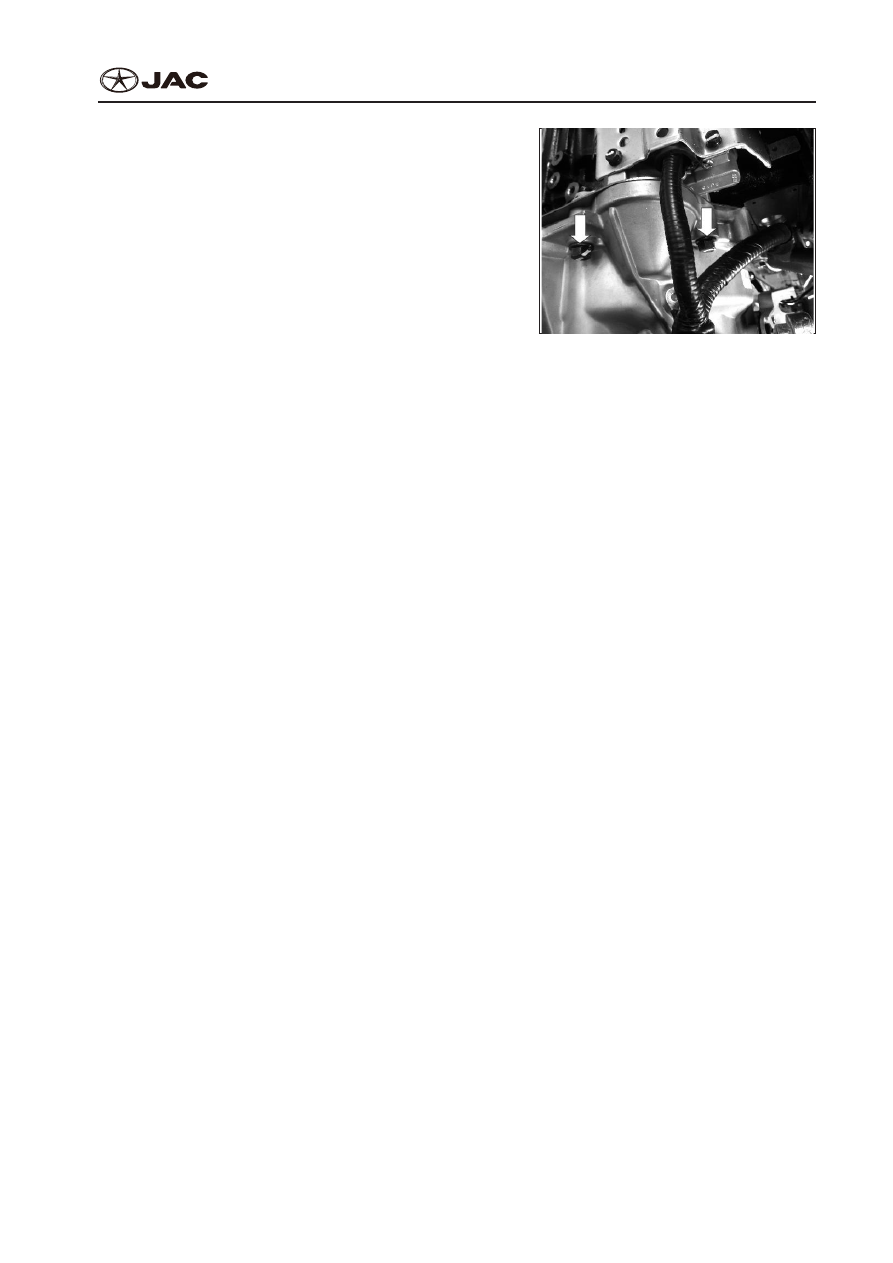

③

  Disconnect starter wire harness connector.

③

  Отсоедините  соединитель  пучка  проводов

стартера.

④

  Disconnect starter fixing bolts and remove starter.

④

  Отвинтите крепежные болты стартера и извле-

ките стартер.

2)  Installation
2)  Установка

Installation should be in accordance with the reverse

order of dismantling.
Установка производится в обратном порядке де-

монтажа.

Notes:
Примечания:



●

Make sure that ―B‖ terminal nut is tightened.



●

Убедитесь, что гайка‖ гайка клеммы В прочно

затянута.

SC-8

S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

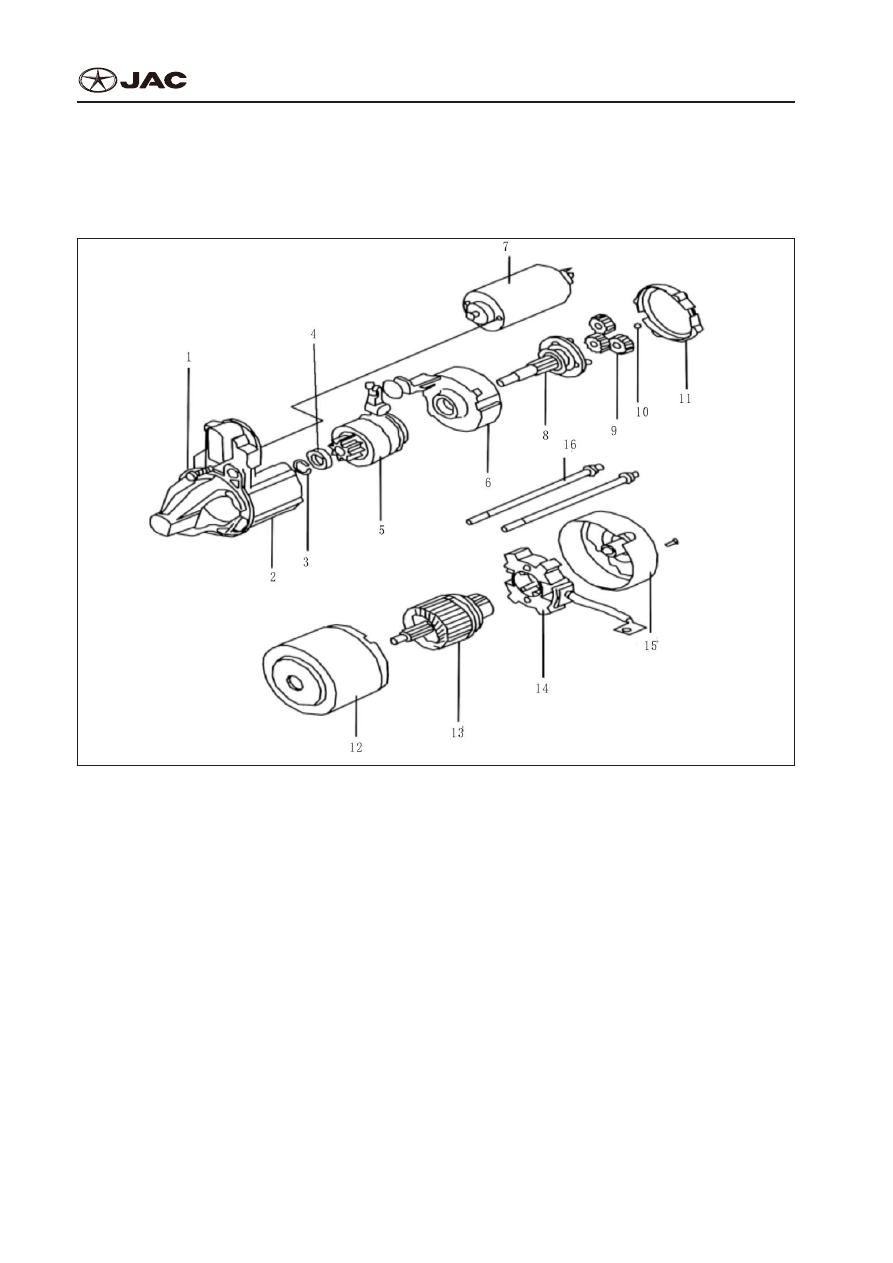

3.  Disassembly Diagram of Starter
3.  Схема Демонтажа Стартера
1)  Disassembly Diagram
1)  Схема демонтажа

Disassembly Diagram of Starter

Схема Демонтажа Стартера

1- Screw

1- Винт

2- Front support

2- Передняя опора

3- Check ring

3- Стопорное кольцо

4- Snap ring

4- Пружинное упорное

кольцо

5- Pinion

5- Малая шестерня

6- Gear ring

6- Зубчатое кольцо

7- Electromagnetic switch

7- Электромагнитный вы-

ключатель

8- Solar gear

8- Солнечная зубчатая

передача

9- Planetary gear

9- Планетарная зубчатая

передача

10- Rolling ball

10- Шаровая опора

11- Cushion

11- Подушка

12- Stator

12- Статор

13- Armature

13- Сердечник

14- Electric brush holder

14- Электрический щетко-

держатель

15- Rear bracket

15- Задний кронштейн

16- Tightening bolt

16- Затягивающий болт

S5 Service manual

S5 Инструкция по техобслуживанию

Start and Charging System

Блок Cхема Пусковой и Зарядной Системы

SC-9

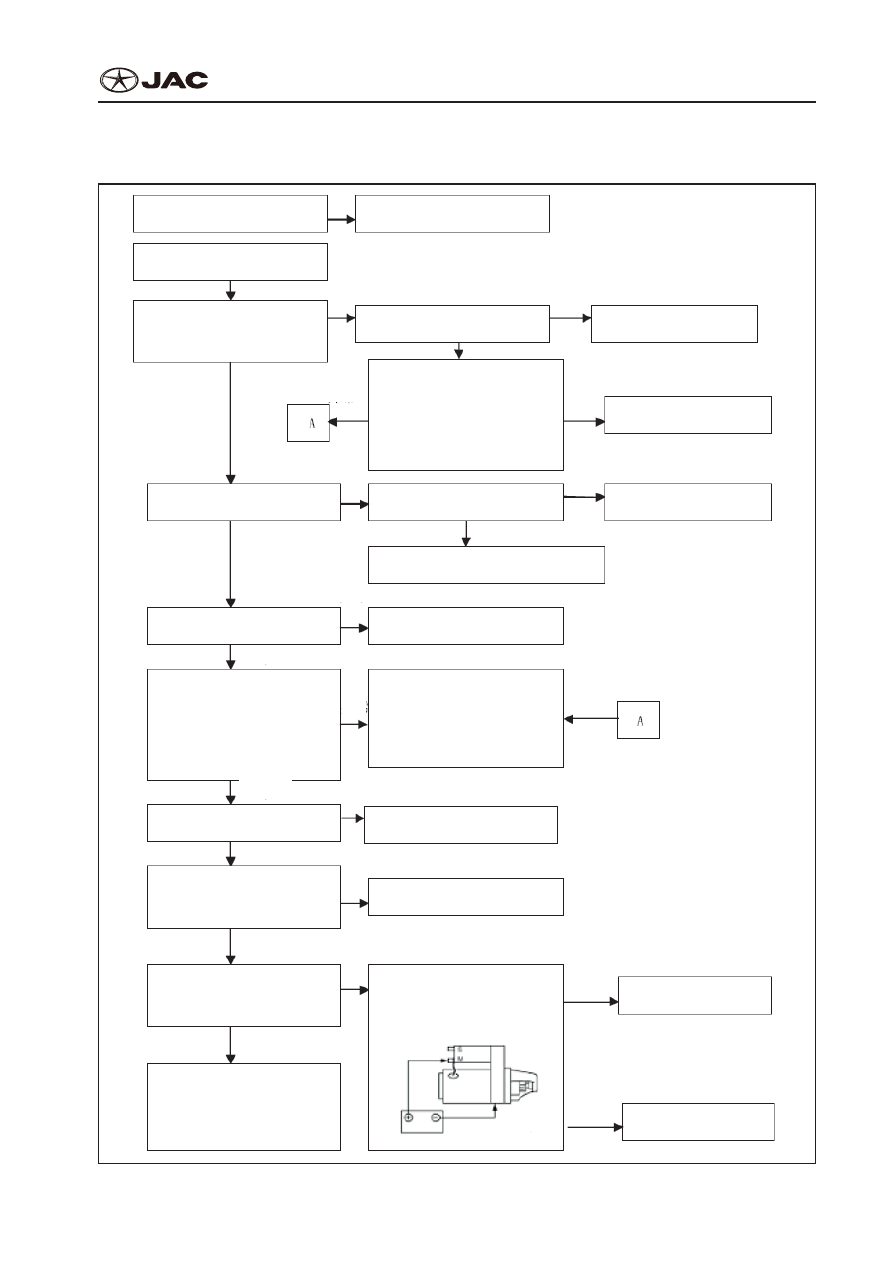

4.  Inspection Flow Chart of Common Faults Of Start System
4.  Блок-схема Проверки Общих Неисправностей Пусковой Системы

Starter doesn't stop.

Старт не останавливается

Replace electromagnetic switch

Замените электромагнитный

переключатель

Whether engine rotates normally?

Вращается ли двигатель нормально?

Whether the starter rotates?

Вращается ли стартер?

Whether gear shaft rotates?

Вращается ли вал-шестерни?

Inspect pinion clutch

Проверка шестеренчатой муфты

Inspect reduction gear, armature and gear shaft

Проверка редукционной передачи,

якоря реле и вала-шестерни

Inspect wiring of start system

Проверка проводки и системы запуска

Whether there is noise when
electromagnetic switch rotates

Если ли шум при

электромагнитном вращении

Inspect the following conditions of battery:

Проверка следующих состояний батареи:
1. Charging condition

1. Условие зарядки
2. Connection of terminal post.

2. Зажим клеммы
3. Terminal post corrosion

3. Клемма (аккумуляторной) батареи

1. Battery charging

1. Зарядка батареи
2. Repair bad connection and corroded
    battery terminal post

2. Ремонт плохой связи и коррозийной

    клеймы батареи


Inspect fuse and fuse filament

Проверка предохранителя и

предохранительных нитей

Inspect the following conditions of battery:

Проверка следующих состояний батареи:
1. Charging condition

1. Условие зарядки
2. Connection of terminal post.

2. Зажим клеммы
3. Terminal post corrosion

3. Клемма (аккумуляторной) батареи

Inspect ignition/ fuel system

Проверка зажигания/топливной

системы

No   Нет

No   Нет

No

Нет

No

Нет

No

Нет

No

Нет

Abnormal

Ненормальное

Abnormal

Ненормальное

Replace

Замена

Repair

Ремонт

Repair starter

Ремонт стартера

Inspect engagement of pinion
and gear ring

Проверка зацепления ведущей

шестерни и зубчатого венца

Inspect engagement of pinion
and gear ring

Проверка зацепления ведущей

шестерни и зубчатого венца

1. Adjust pinion displacemen

1. Регулировка смещения шестерни
2. Inspect pinion movement mechanism

2. Проверка шестерни движения механизма
3. Inspect gear ring

3. Проверка шестерни зубчатого венца

When there is no load and connecting wires
as following figure, whether starter rotates?

При отсутствии нагрузки и соединительных

проводов, как на следующем рисунке,

то вращается ли стартер?

Replace electromagnetic switch

Замените электромагнитный

переключатель

Repair starter

Ремонт стартера

Abnormal

Ненормальное

Abnormal

Ненормальное

Abnormal

Ненормальное

Normal

Нормальное

Normal

Нормальное

Normal

Нормальное

Normal

Нормальное

Repair starter

Ремонт стартера

Yes

Да

Yes

Да

Yes

Да

Yes

Да

Yes

Да

Yes

Да

Engine isn't started

Двигатель не остановлен

Whether engine rotates after the rotation
of crankshaft?

Вращается ли двигатель при вращении

коленчатого вала?
