Indoor Junction Box

Встроенная Распределительная Коробка

Indoor Junction Box

Встроенная Распределительная Коробка

Schematic Diagram of Indoor Intelligent Fuse Box ..........................................................................SJB-1
Схематический Чертеж Встроенного Интеллектуального Блока Плавких Предохранителей ..SJB-1
Brief Introduction of SJB Indoor Intelligent Fuse Box .......................................................................SJB-3
Краткое Описание Встроенного Интеллектуального Блока Плавких Предохранителей SJB ..SJB-3
Square Diagram of System ..............................................................................................................SJB-3
Прямоугольная Схема Системы ....................................................................................................SJB-3
Descriptions of Functions .................................................................................................................SJB-4
Описание Функций ..........................................................................................................................SJB-4
Switch Signal and Relevance Circuits ..............................................................................................SJB-5
Сигнал Переключения и Контуры Соответствия ..........................................................................SJB-5
Logic Output .....................................................................................................................................SJB-6
Логический Вывод ...........................................................................................................................SJB-6
Square Diagram of Switch Signal .....................................................................................................SJB-7
Квадратная Схема Сигнала Переключения .................................................................................SJB-7
Square Diagram of Light loading Signal ...........................................................................................SJB-7
Квадратная Схема Сигнала Неполной Нагрузки ..........................................................................SJB-7
Square Diagram of Internal Relay Signal .........................................................................................SJB-8
Квадратная Схема Сигнала Внутреннего Реле ............................................................................SJB-8
Square Diagram of External Relay Control Signal ...........................................................................SJB-8
Квадратная Схема Контрольного Сигнала Внешнего Реле.........................................................SJB-8
TDC ..................................................................................................................................................SJB-9
ВМТ ..................................................................................................................................................SJB-9

SJB-1

S5 Service manual

S5 Руководство по техническому ремонту

Indoor Junction Box

Встроенная Распределительная Коробка

Schematic Diagram of Indoor Intelligent Fuse Box

Схематический Чертеж Встроенного Интеллектуального Блока

Плавких Предохранителей

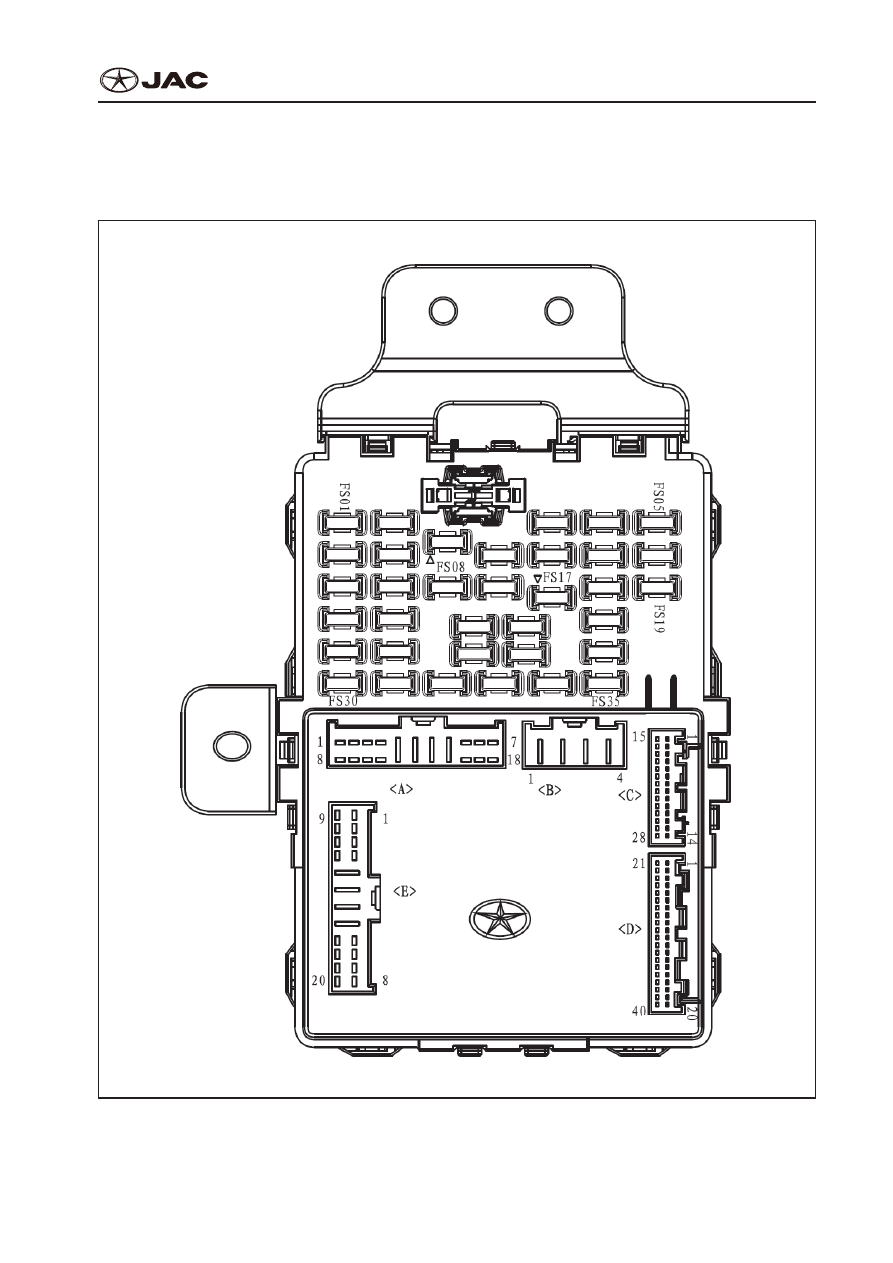

Front View

Front View

Передний вид

FLOOR

Перекрытие

FLOOR

Перекрытие

CONT

Продолжение

CONT

Продолжение

CONT

Продолжение
