TECHNICAL MAINTENANCE

Regular technical maintenance can help avoid the early abrasion of motion parts, reduce the accident frequency when
the vehicle is used and stop some potential accidents, so it is a key point to improving the efficiency and prolong its ser鄄
vice life. The details are:
1. The new vehicle should be loaded in strict compliance with the rules in its running-in period;
2. Everyday before and after you drive your vehicle:

荫

Inspect the hydraulic oil amount and add more if the oil is inadequate; inspect whether hydraulic system is damaged

or leak, and repair it if so:

荫

Inspect whether such parts as the top and bottom bolster of the hydraulic cylinder and connecting rod are connected

and fixed. Observe whether all the motion parts and their neighboring fixed parts are damaged or deformed;

荫

Inspect the condition of the carriage, second frame and spare wheel frame and observe with special attention

whether the weld joints are open or cracked; inspect the work or abrasion conditions of gear pump, power take-off and
hydraulic cylinder, maintain and repair or replace the damaged parts.
3. Every week or after 50 working hours:

荫

Inspect all the gas lines and hydraulic tie-ins leak, if so, replace the damaged hoses;

荫

Inspect all the bolts and nuts to see whether they are loose, if so, fasten them;

荫

Inspect all kinds of velvets and hydraulic cylinder, and clean them if they are dirty;

荫

Inject oil to all the injection locations once to ensure the vehicle can work normally;

荫

Inspect the conditions of stow-wood, rubber cushion blocks and rubber cushion belts, and replace them in time if

216

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

they are corrupted or aged.
4. The high pressure hoses must be changed every other year, and must be replaced in time if they are damaged or
swell partially;
5. The hydraulic oil must be kept clean and can not contain water and impurities; it must be changed regularly and its
deposits be cleared; hydraulic oil must deposit 48 hours before injected into oil tank; the filtration accuracy of hydraulic
oil should be lesser than 25滋m.(The oil tank must be cleaned once each week or after 50 hours; the hydraulic oil should
be changed once when the carriages have been lifted 600-800 times, and must be changed any time when the oil is
dirty or aged; the longest period is one year.)

217

Attachment: the main lubrication points and their locations of all kinds of dump truck:

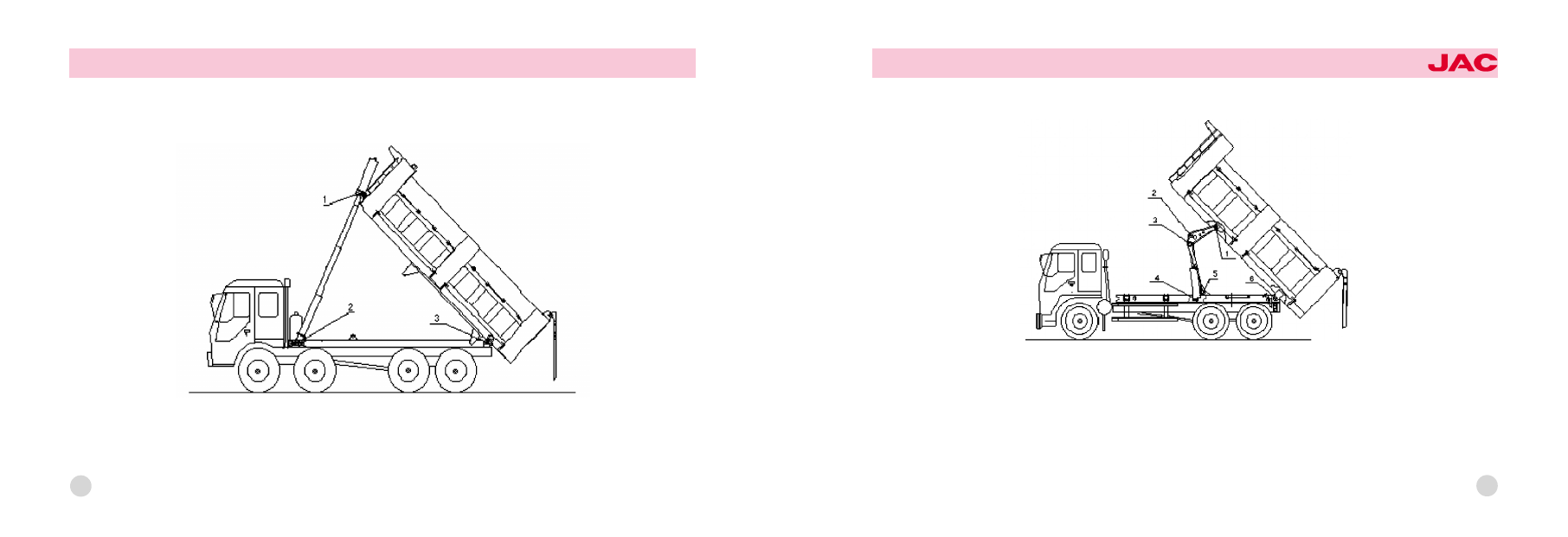

A. The lubrication diagram of direct push tipper with front cylinder

1. the hinge point between cylinder and top frame (two places)
2. the hinge point between cylinder and bottom frame (two places)
3. the hinge point between top frame and bottom frame (two places)

218

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

B. The lubrication diagram of composing tipper with cylinder and front push connecting rod

1. the hinge point between arm and top frame (two places)
2. the hinge point between arm and top of lift cylinder (two places)
3. the hinge point between arm and drawbar (two places)
4. the hinge point between lift cylinder and bottom frame (two places)
5. the hinge point between drawbar and bottom frame (two places)
6. the hinge point between top frame and bottom frame (two places)

219

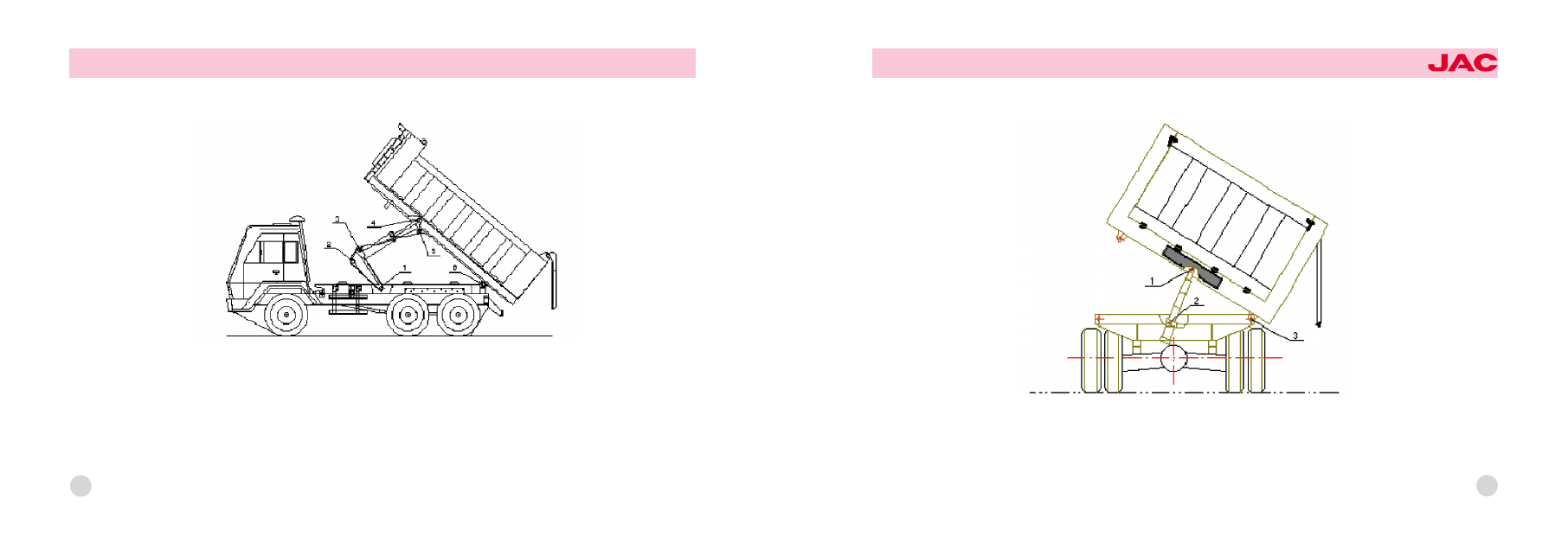

C. The diagram of composing tipper with floating cylinder and connecting rod

1. the hinge point between arm and bottom frame (two places)
2. the hinge point between arm and bottom of lift cylinder (two places)
3. the hinge point between arm and drawbar (two places)
4. the hinge point between top lift cylinder and top frame (two places)
5. the hinge point between drawbar and top frame (two places)
6. the hinge point between top frame and bottom frame (two places)

220

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

D. The lubrication diagram of drop side tipper with double cylinders

1. the hinge point between top cylinder and carriage (two places)
2. the hinge point between bottom cylinder and secondary frame (two places)
3. the hinge point between carriage and secondary frame (two places)

221

Notice

荫

All the lubricate parts mentioned above must adopt auto general lithium grease No.2.

荫

Don't apply any grease to the surface of lift cylinder or piston lever. Wipe away the stains using dry silk fabric or a tow鄄

el.

222

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

TRANSPORTATION AND STORAGE

1. When transported by railway or water, the tipper should be lifted using lifting equipment, in case of damages to the
products.
2. The products should be fastened to ensure security and avoid accidents during the transportation.
3. When the tipper is kept unused for a long time, keep it according to the rules about the cart refitting and chassis
maintenance.
