Iveco EuroCargo (12 to 26 t). Manual - part 185





61995

61997

61998

61999

Figure 81

Figure 82

Figure 83

Figure 84

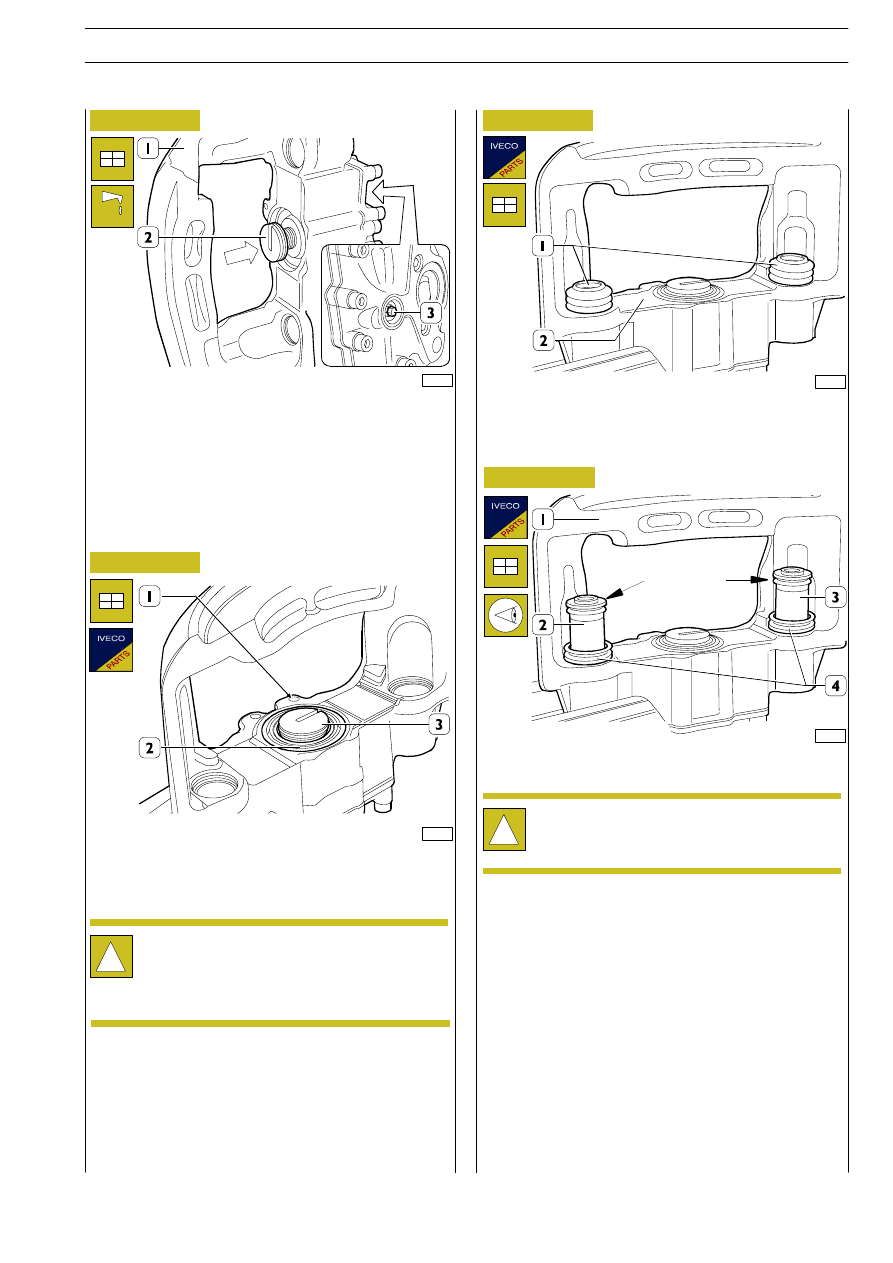

Grease screw (2) threading. Lock screw (2) rotation by
inserting into this latter one’s groove (

→) a screwdriver. From

the opposite part of brake caliper (1) screw screw (3) till the
screw is placed in its starting stroke conditions.

Lubricate protection casings (1) lip and insert them into
related brake caliper (2) seats.

Lubricate sliding pins (2 and 3) and insert them into casings (4)
and brake caliper (1).

Assemble casing (2) into brake caliper (1) seat.
Insert internal casing (2) part into annular screw (3) groove.

!

Assemble casing (2) with particular care. It is possible
to replace the protection casing (2) without
detaching brake

caliper from

assembly (rear

axle/front axle) assembled on a vehicle, following the
described procedures.

!

Sliding pin (3) is of a greater length.
Arrange casings (4) lip into annular grooves (

→) of

sliding pins (2 and 3).

E

URO

C

ARGO

T

ECTOR

12-26 t

PNEUMATIC SYSTEM - BRAKES

85

Base - February 2003

max 0.75

max 0.5

60651

60351

35707

Figure 85

Figure 86

Figure 87

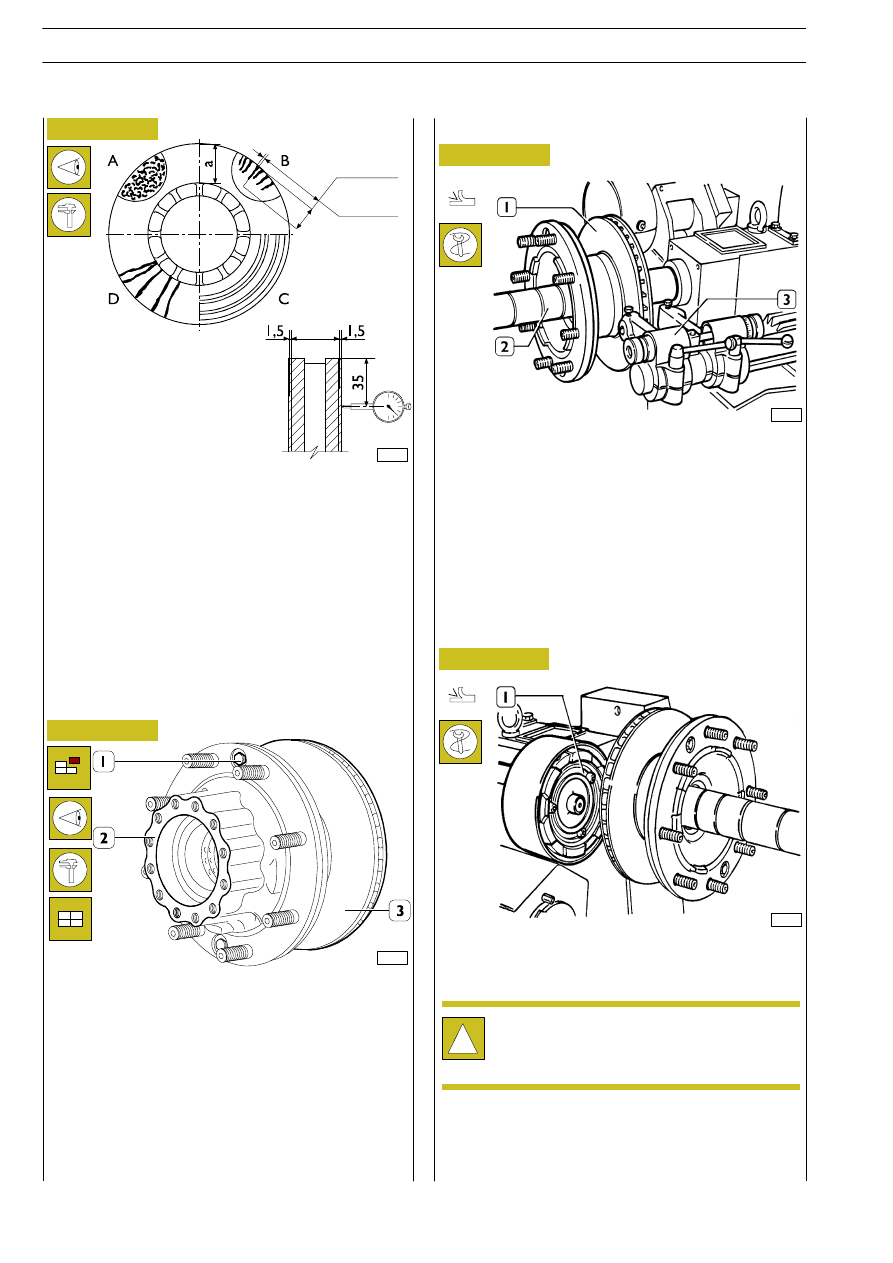

Examine the brake discs; they must not show breakages, and
their surface must not show cracks densities greater than the
one shown in sector A;

-

radial cracks shown in sector B must not have a width
greater than 0.75 mm and a depth greater than 0.5 mm;

-

irregularities shown in sector C must not have a depth
greater than 1.5 mm;

-

transverse fissures on the whole braking surface as shown
in sector D are not allowed;

-

the orthogonality error measured at 35 mm from the
peripheral circumference must not be greater than 0.15
mm.

Key-in on lathe 99301001 (2) shaft the brake disc (1)
completed with hub;
key-in a series of spacers that remove axial assembly clearance,
screw locking nut and apply lathe shaft support;
place tool-holder (3) axially with brake disc (1), then adjust
tools depth;
proceed with brake disc (1) turning, operating on one or more
removal passes, according to detected scoring.

35704

Through lathe 99301001 proceed with grinding both brake
disc working surfaces.

!

During grinding operations, gradually proceed with
the advancement of sectored spring, till turning
residuals are totally removed.

Examine the brake discs surfaces wear status.
When detecting different values from those included in
characteristics and data table, perform brake discs turning and
grinding operations, and if necessary replace them.
If it is necessary to replace them, it is advisable to replace both
brake discs.
For disconnecting and reconnecting the brake disc (3), comply
with procedures included in the chapter about ”Wheel hubs
revision”.
Remove screws (1) and detach hub (2) from disc (3). Replace
disc (3) and reassemble it following the reverse procedure to
the previously-described one.

527411

Brake discs turning and grinding

Figure 88

E

URO

C

ARGO

T

ECTOR

12-26 t

86

PNEUMATIC SYSTEM - BRAKES

Base - February 2003

BRAKE DISCS REVISION

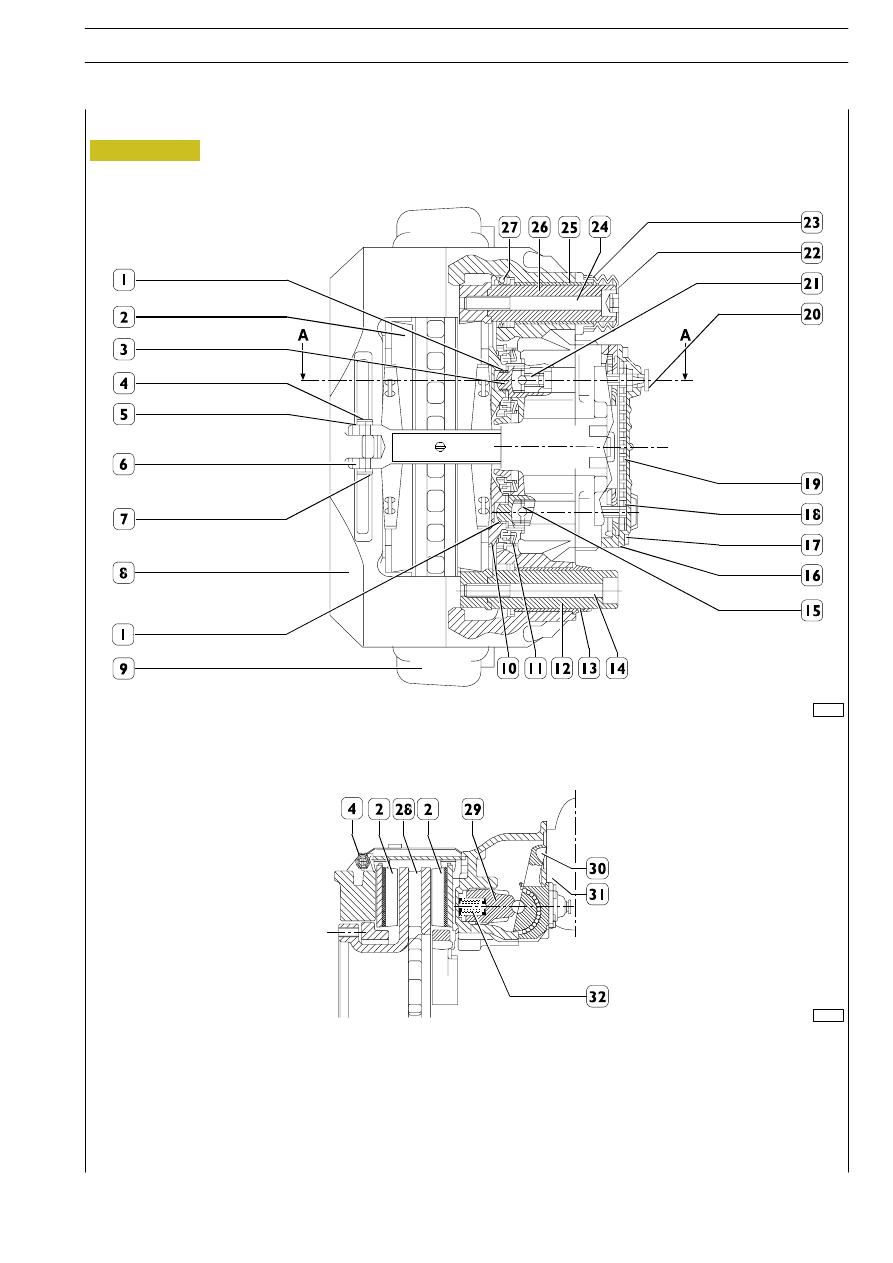

Figure 89

49151

1. Dry bush - 2. Braking gasket - 3. Threaded barrel - 4. Spring split pin - 5. Braking gaskets check plate - 6. Check plate -

7. Small pin - 8. Brake caliper - 9. Carrier plate - 10. Small piston - 11. Cap - 12. Sliding bush - 13. Rubber guide bush -

14. Sliding pin - 15. Dragging device - 16. Cover - 17. Screw - 18. Chain wheel disc - 19. Chain - 20. Plug - 21. Adjustment

device - 22. Protection casing - 23. Securing band - 24. Sliding pin - 25. Brass guide bush - 26. Sliding bushing - 27. Internal

protection - 28. Brake disc - 29. Rear axle - 30. Lever - 31. Membrane cylinder - 32. Pressure springs.

49152

SECT. A-A

E

URO

C

ARGO

T

ECTOR

12-26 t

PNEUMATIC SYSTEM - BRAKES

87

Base - February 2003

BRAKE REPAIRING

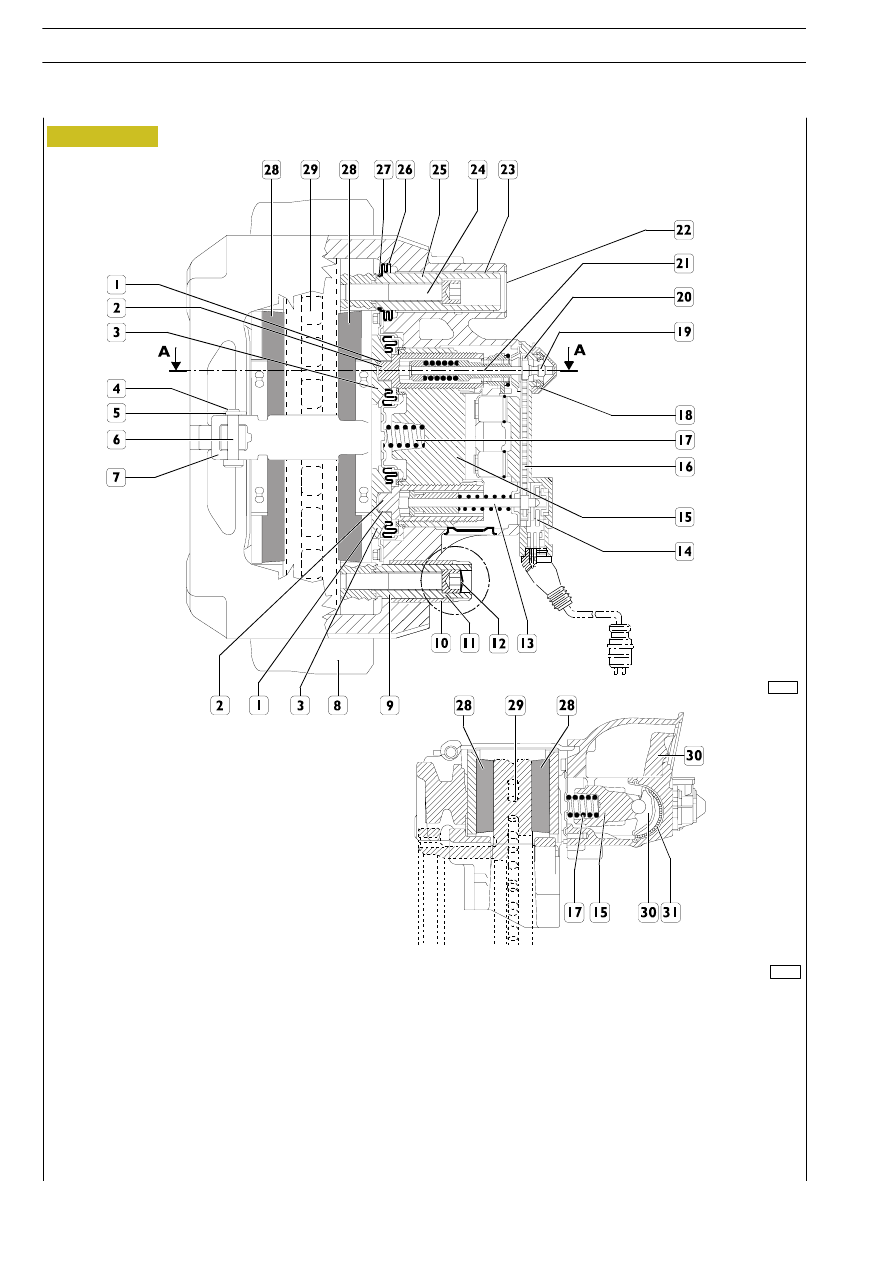

Front brakes (Brake caliper KNORR SB6 type)

Figure 90

1. Dry bush - 2. Threaded hose - 3. Piston - 4. Washer - 5. Spring split pin - 6. Pin - 7. Retaining plate - 8. Supporting plate - 9.

Guide pin - 10. Guide bush - 11. Sliding pin - 12. Plug - 13. Dragging device - 14. Wear sensor - 15. Rear axle -

16. Chain - 17. Spring- -18. Cover - 19. Adapter - 20. Chain gear - 21. Adjusting device- -22. Cover - 23. Brass bush -

24. Sliding pin - 25. Sliding bush - 26. Inner protection - 27. Ring - 28. Brake lining - 29. Brake disc body - 30. Lever -

31. Cam bearing.

78396

78397

SEZ. AA

E

URO

C

ARGO

T

ECTOR

12-26 t

88

PNEUMATIC SYSTEM - BRAKES

Base - February 2003
