Iveco EuroCargo (12 to 26 t). Manual - part 141

Figure 6

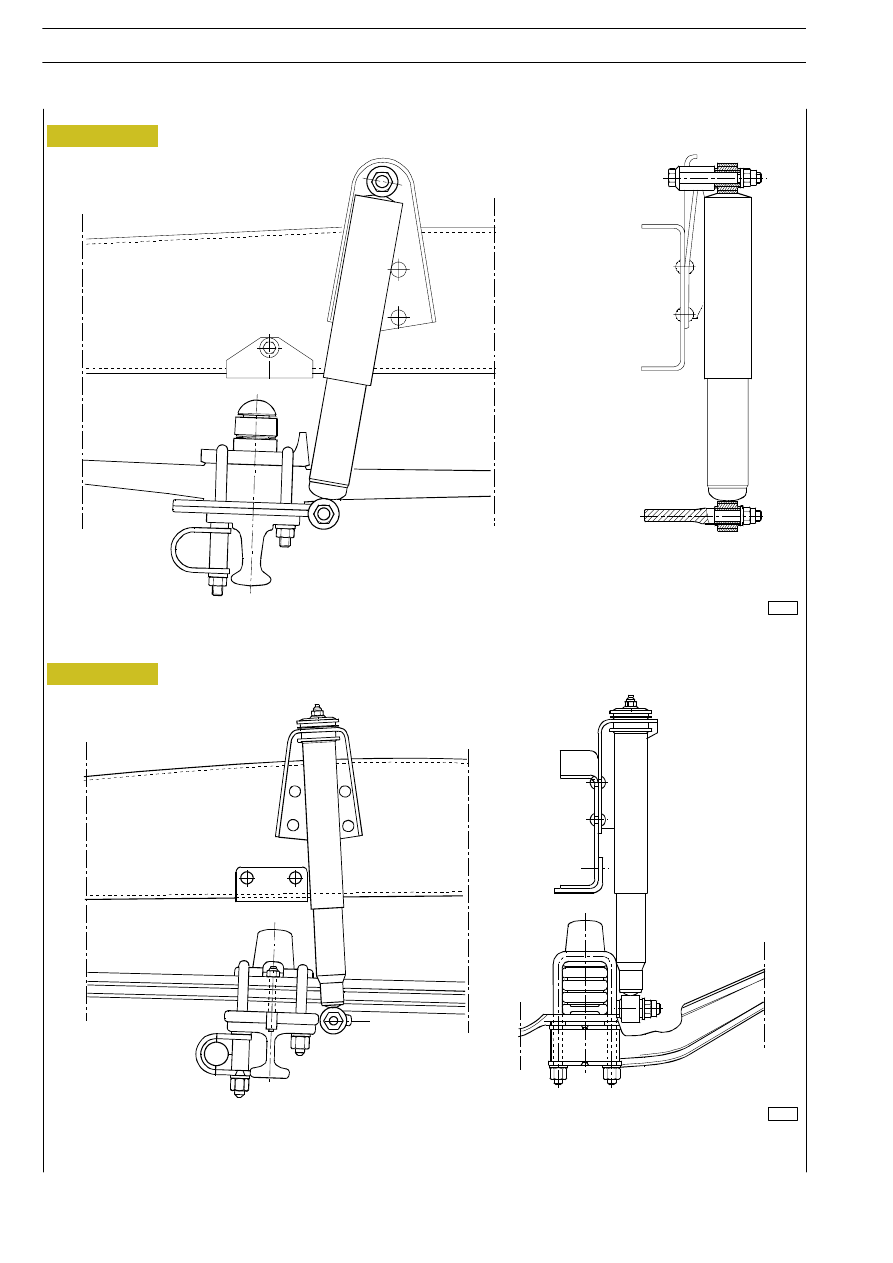

SHOCK ABSORBER ASSEMBLY DIAGRAM

(Models 110EL..-120EL..)

72694

SHOCK ABSORBER ASSEMBLY DIAGRAM

(Models 120E

…-130E..-150E..)

Figure 7

72695

E

URO

C

ARGO

T

ECTOR

12-26 t

14

FRONT AND REAR MECHANICAL SUSPENSIONS

Base - February 2003

Figure 8

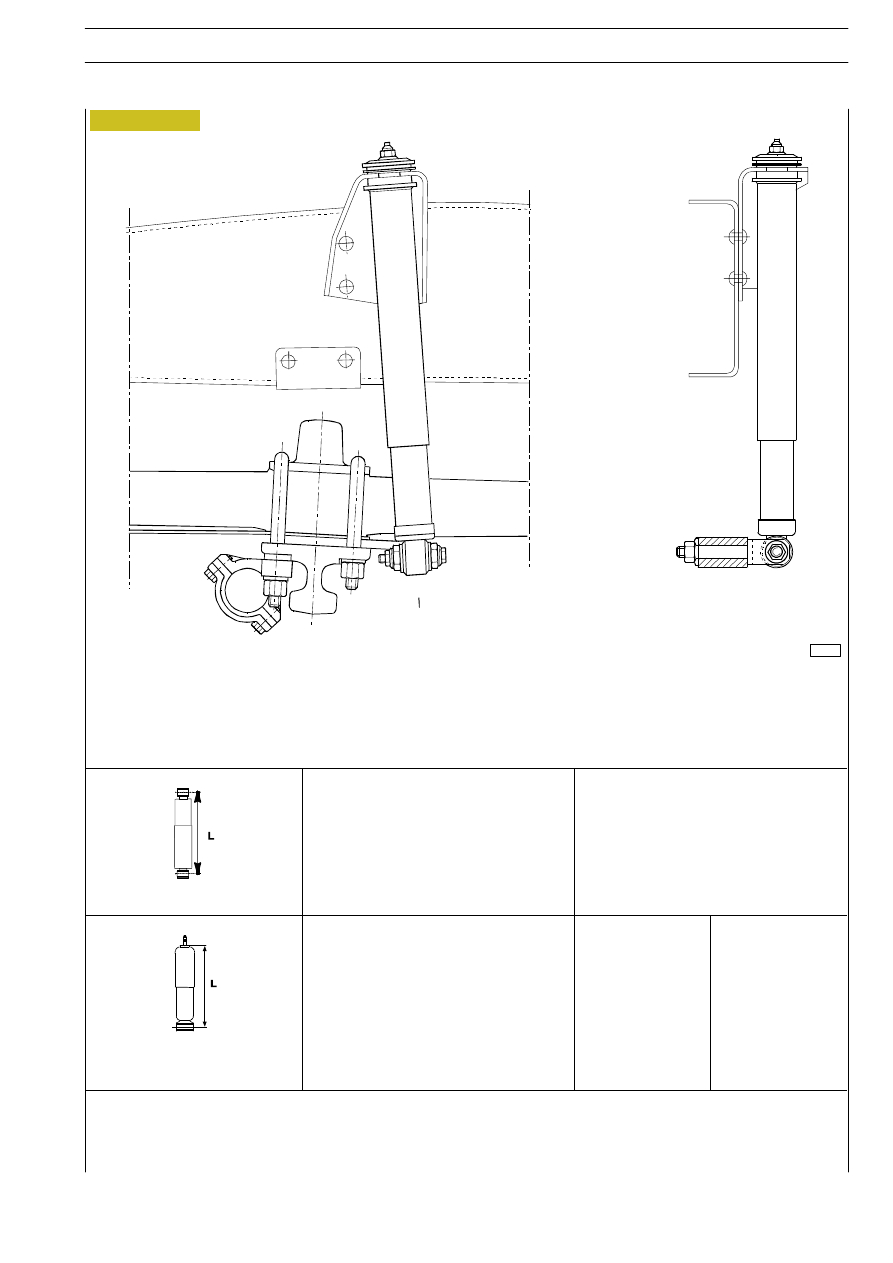

SHOCK ABSORBER ASSEMBLY DIAGRAM

(Models180E..-260E..)

72696

(continued)

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR MECHANICAL SUSPENSIONS

15

Base - February 2003

SHOCK ABSORBER

MANNESMANN & SACHS

MODELS: 110EL../120EL..

Length between eyebolts:

Open (mm)

Closed (mm)

Stroke (mm)

618

± 3

378

± 3

240

SHOCK ABSORBER

FICHTEL & SACHS

WAY-ASSAUTO

MODELS: 120E../130E../

120E..D/130E..D/
130E..RS

Length between eyebolts and

extremity:

Open (mm)

Closed (mm)

Stroke (mm)

709

± 3

409

± 3

300

696

± 3

411

± 3

285

E

URO

C

ARGO

T

ECTOR

12-26 t

16

FRONT AND REAR MECHANICAL SUSPENSIONS

Base - February 2003

MANNESMANN & SACHS

MODELS:

120E..-120E..D/
130E..-130E..D/
140E../150E..

Length between eyebolts and

extremity:

Open (mm)

Closed (mm)

Stroke (mm)

714

± 3

414

± 3

300

SHOCK ABSORBER

FICHTEL & SACHS

MODELS:

120E..D/
130E..D/
140E../
150E..-150E..RS

Length between eyebolts and

extremity:

Open (mm)

Closed (mm)

Stroke (mm)

(with semi-elliptical springs)

725

± 3

435

± 3

290

SHOCK ABSORBER

FICHTEL & SACHS

MODELS:

140E../
150E../150E..RS

Length between eyebolts and

extremity:

Open (mm)

Closed (mm)

Stroke (mm)

(with parabolic springs)

709

± 3

409

± 3

300

SHOCK ABSORBER

FICHTEL & SACHS

MODELS:

180E..

Length between eyebolts and

extremity:

Open (mm)

Closed (mm)

Stroke (mm)

820

± 3

470

± 3

350

Figure 9

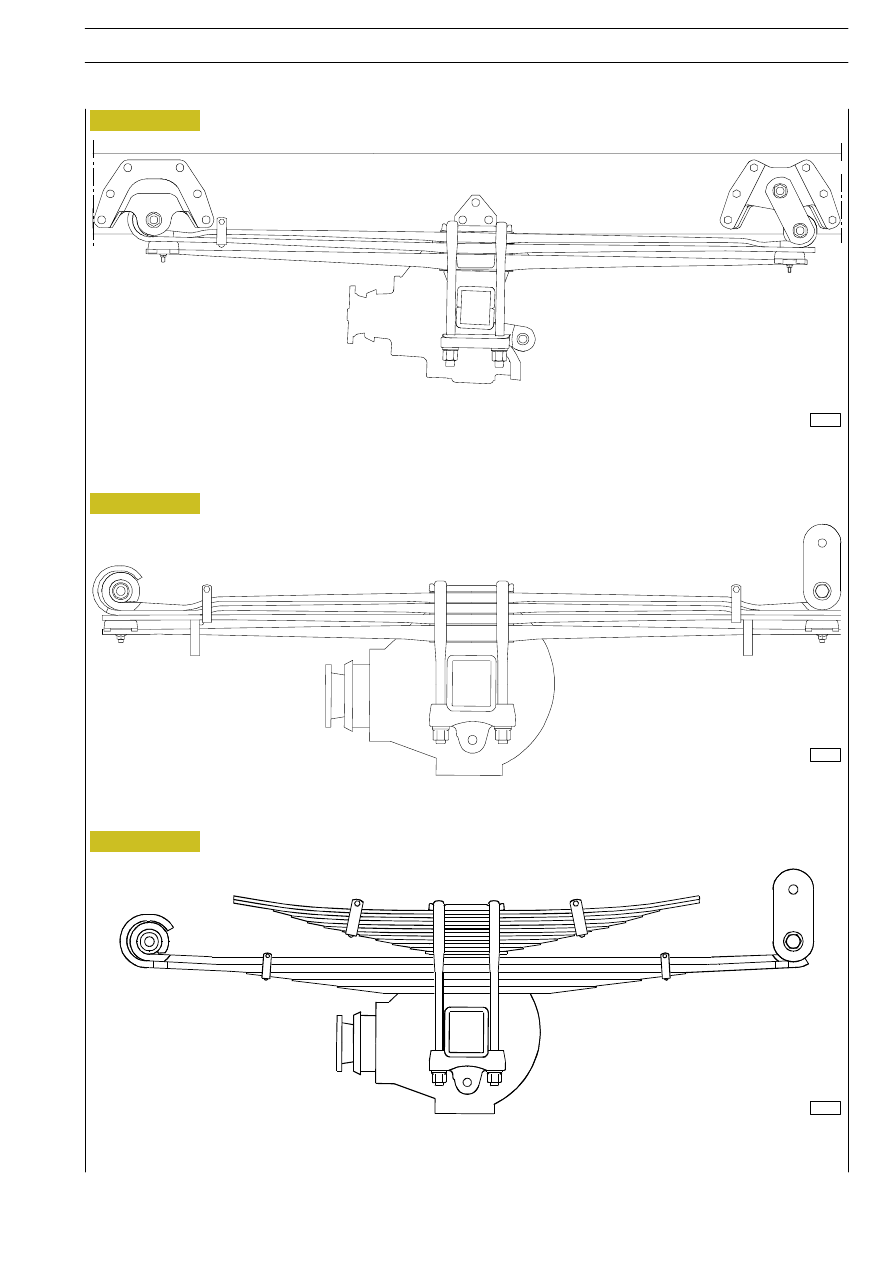

REAR PARABOLIC LEAF SPRING ASSEMBLY

(Models: 110EL..-120EL..-120E..-130E..-130E..RS)

REAR PARABOLIC LEAF SPRING ASSEMBLY

(Models: 120E..D-130E..D-150E..-150E..RS)

Figure 10

72520

72522

REAR SEMI-ELLIPTICAL LEAF SPRING ASSEMBLY

(Models: 120E..-130E..)

Figure 11

72697
