FRONT AXLE 5845

Base - February 2003

- Check wheel hub end play

29

. . . . . . . . . . . . . . .

- Rolling torque survey

29

. . . . . . . . . . . . . . . . . . . .

- Cross tie rod detachment and

reattachment

30

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacement of cross tie rod

articulated pins

30

. . . . . . . . . . . . . . . . . . . . . . . . .

- Cross tie rod lever detachment and

reattachment

31

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Longitudinal tie rod lever

detachment and reattachment

31

. . . . . . . . . . . . .

- Steering knuckle pin detachment and

reattachment

31

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Detachment

31

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Steering knuckle pin bearing replacement

32

. . . .

- Reattachment

32

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Check and adjustment of clearance between

steering knuckle and axle

33

. . . . . . . . . . . . . . . . .

CHECKS AND MEASUREMENTS OF

THE AXLE UNIT

34

. . . . . . . . . . . . . . . . . . . . . . .

- Check flatness of leaf spring surfaces compared

to holes for steering knuckle pins.

34

. . . . . . . . . .

- Check hole inclination for steering

knuckle pins

35

. . . . . . . . . . . . . . . . . . . . . . . . . . .

60416

Figure 1

Front axle 5845 has a steel structure with a double “T” section having at the end steering knuckles.
The steering knuckles’ connection is made through pins integral with the axle body and by means of four roller bearings set with
interference in the holes of the steering knuckles’ embossing.
The wheel hubs are supported by two conical roller bearings, “set right” type, set on the steering knuckle shank. The bearing end
play is predetermined by the spacer placed between them.

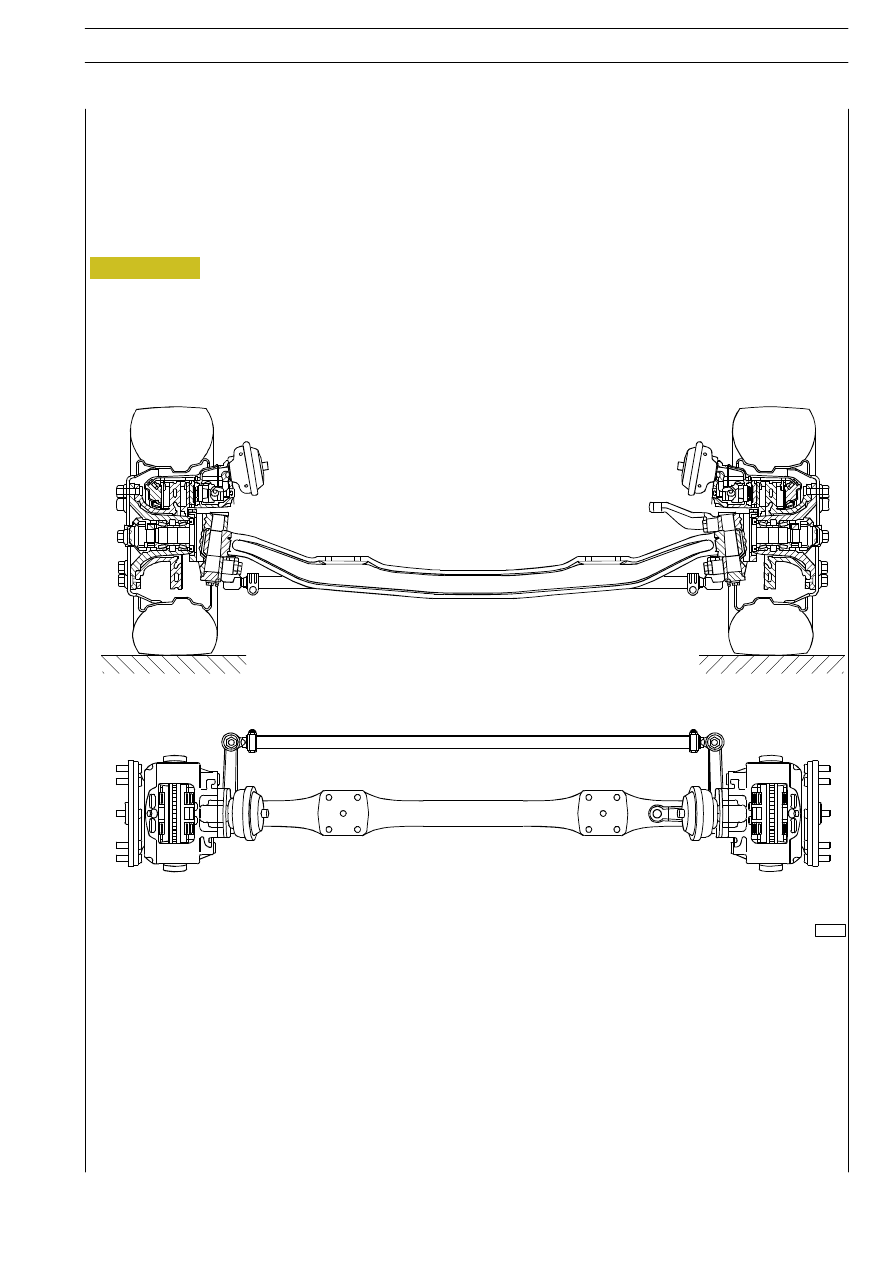

AXLE SIGHT 5845

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AXLE 5845

5

Base - February 2003

78725

Figure 2

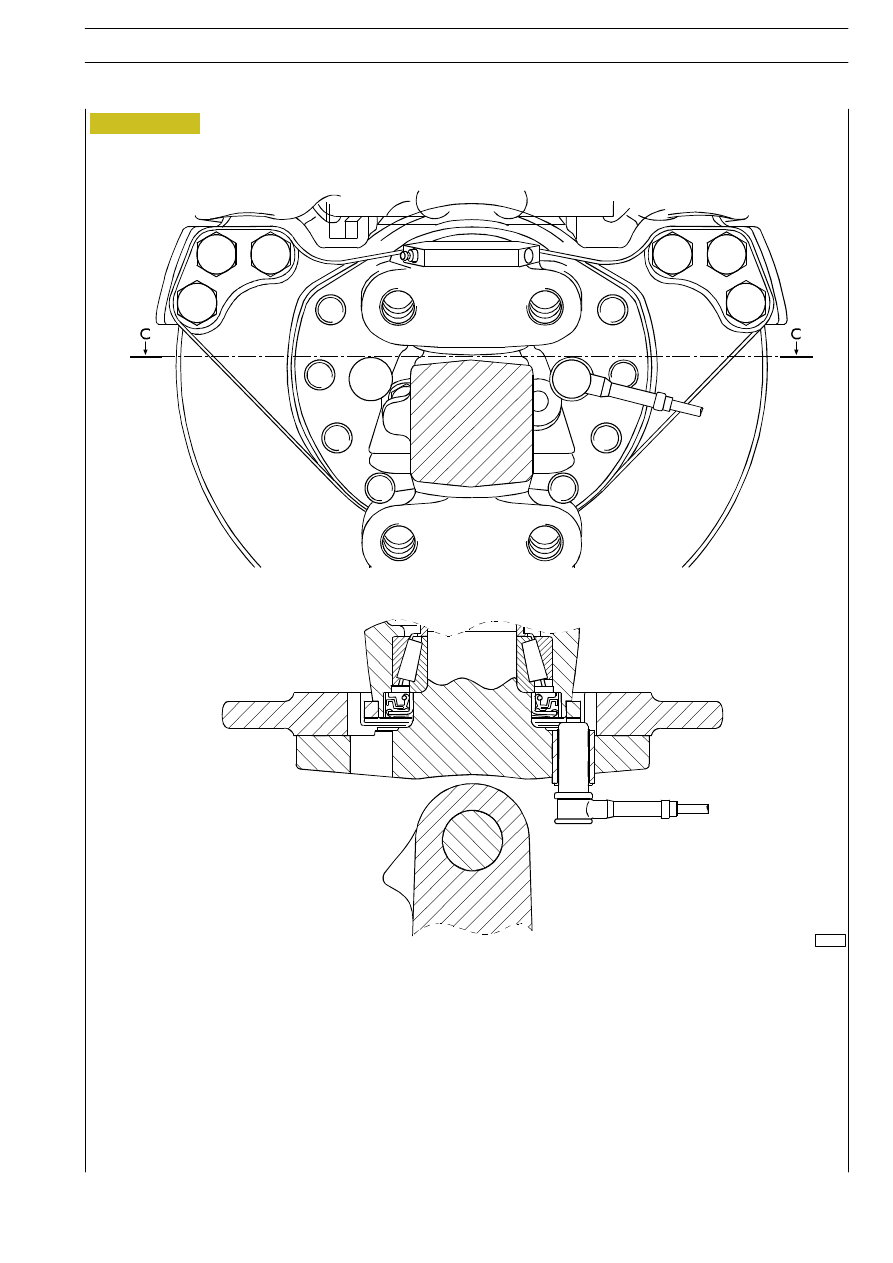

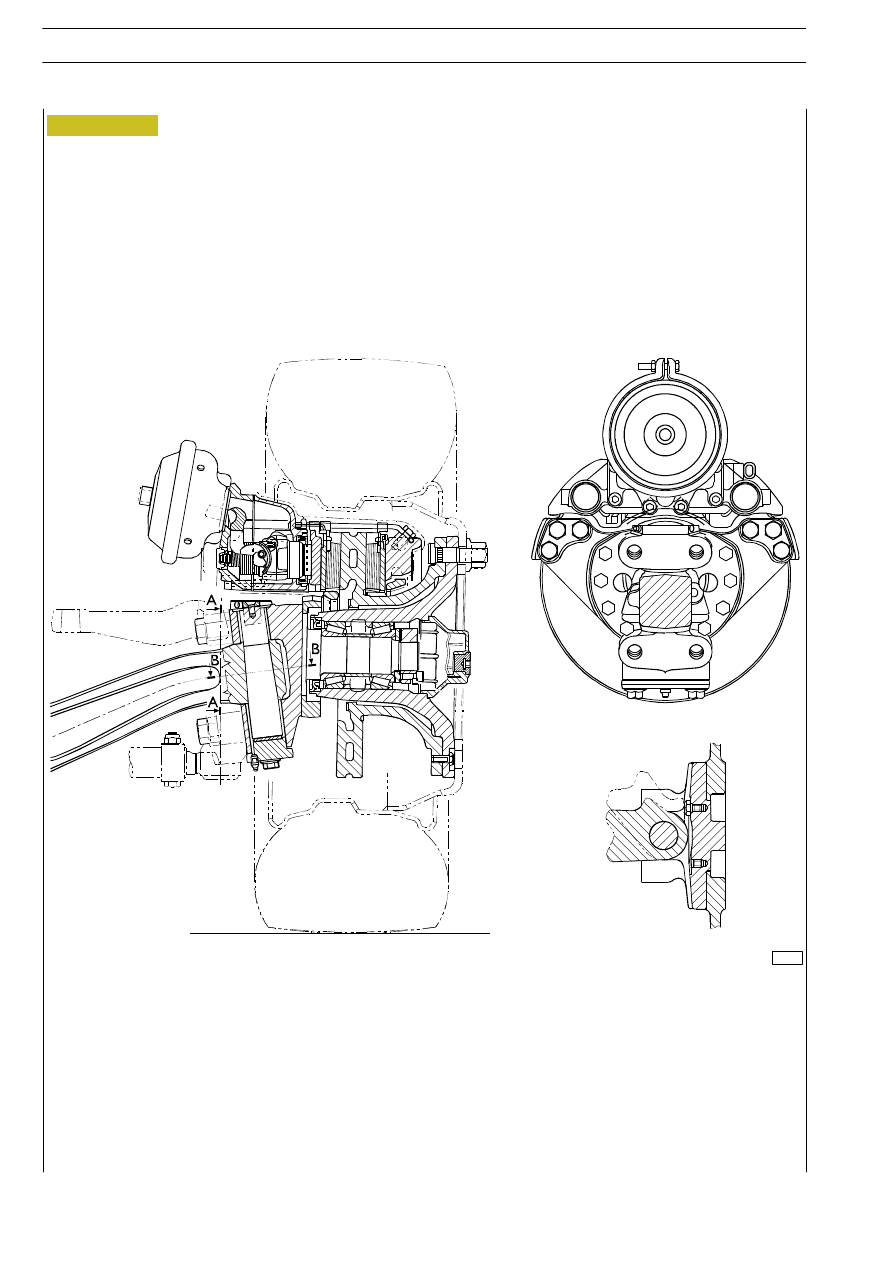

SECTION OF FRONT AXLE F 5021 (5845) WHEEL SIDE

SECTION A-A

SECTION B-B
