Iveco EuroCargo (12 to 26 t). Manual - part 69





71946

71945

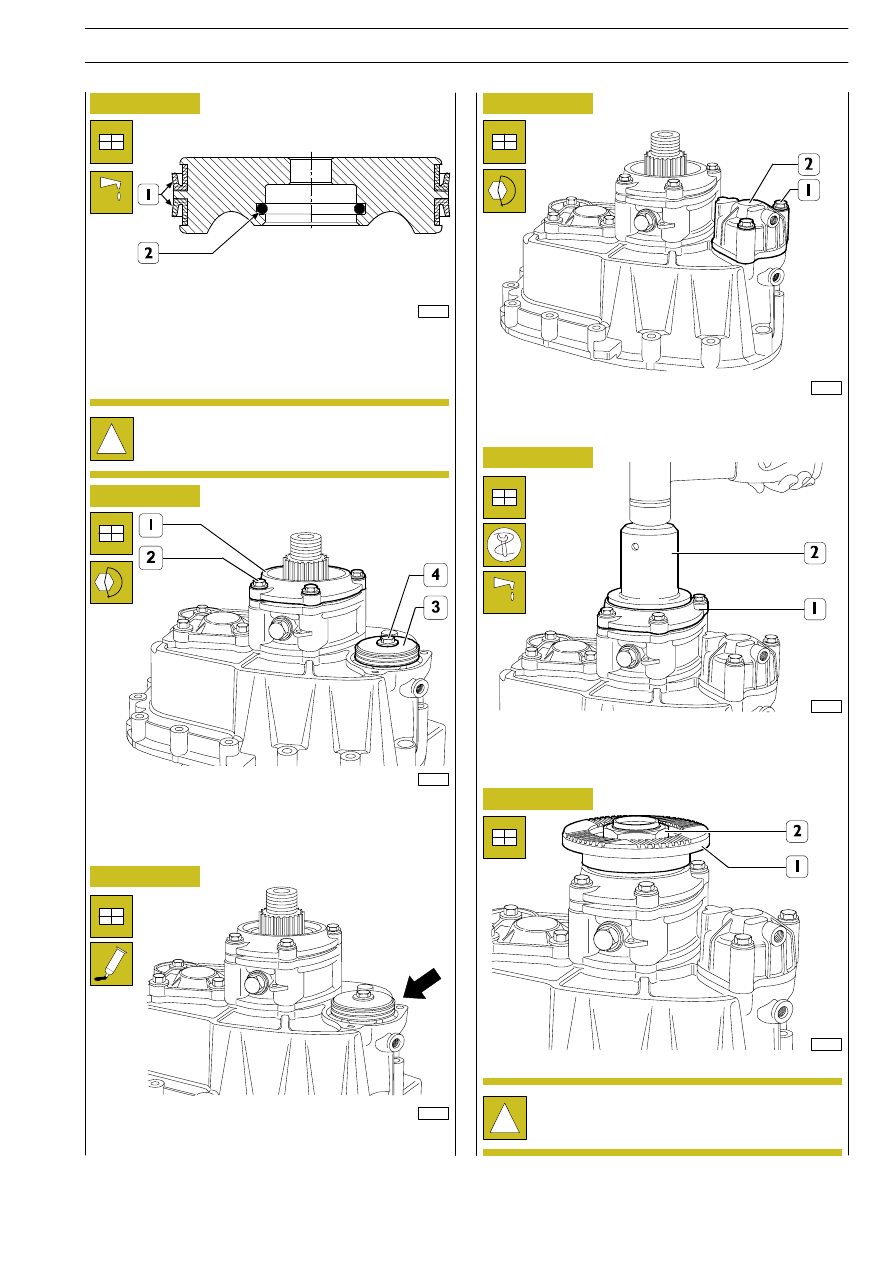

Figure 130

Figure 131

Figure 132

Figure 133

Key-in flange (1) and screw nut (2) without blocking it.

71943

71942

Apply LOCTITE 510 sealant on contact surface (

→) between

case and cylinder.

Assemble cylinder (2) and screw screws (1) tightening them
at the required torque.

Butter with hermetic type “B” the coupling surface of cover
(1) with sealing gasket and with keyer 99574229 (2), assemble
the sealing gasket itself.

Figure 134

71944

Assemble cover (1) and screw screws (2) tightening them at
the required torque.
Assemble piston (3) completed with sealing rings, screw the
screw (4) by tightening it at the required torque.

!

Nut (2) must be blocked at the required torque after
having assembled the reduction gear onto the
gearbox.

Figure 135

Abundantly pre-lubricate gaskets (1 and 2) of oil piston equal
to the one used for gearbox and assemble them into their
respective seats, using suitable toolings in order to guarantee
a correct assembly.

!

Pay attention to the correct assembly of sealing
gaskets (1) placed on external piston diameter.

71958

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

121

Base - February 2003

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2895.9

123

Base - February 2003

Gearbox 2895.9

Page

DESCRIPTION

125

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

126

. . . . . . . . . . . . .

TIGHTENING TORQUE

129

. . . . . . . . . . . . . . . . . .

TOOLS

130

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEARBOX DISENGAGEMENT/

RE-ENGAGEMENT

135

. . . . . . . . . . . . . . . . . . . .

-

Disengagement

135

. . . . . . . . . . . . . . . . . . . . . . . .

-

Re-engagement

135

. . . . . . . . . . . . . . . . . . . . . . . .

GEARBOX DISASSEMBLING

135

. . . . . . . . . . . . . . .

-

Checks

139

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEARBOX ASSEMBLING

139

. . . . . . . . . . . . . . . . . .

-

Adjusting transmission shaft bearing
pre - load

139

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Idle-R.M. switch adjustment

144

. . . . . . . . . . . . . . .

MAIN SHAFT DISASSEMBLING

145

. . . . . . . . . . . . .

MAIN SHAFT ASSEMBLING

147

. . . . . . . . . . . . . . . .

INPUT SHAFT DISASSEMBLING

148

. . . . . . . . . . . .

INPUT SHAFT ASSEMBLING

148

. . . . . . . . . . . . . . .

TRANSMISSION SHAFT

148

. . . . . . . . . . . . . . . . . . .

-

Bearing replacement

148

. . . . . . . . . . . . . . . . . . . .

INTERNAL CONTROL SHAFT

DISASSEMBLING

149

. . . . . . . . . . . . . . . . . . . . . .

INTERNAL CONTROL SHAFT

ASSEMBLING

149

. . . . . . . . . . . . . . . . . . . . . . . . .

EXTERNAL CONTROL BOX

DISASSEMBLING

149

. . . . . . . . . . . . . . . . . . . . . .

EXTERNAL CONTROL BOX

ASSEMBLING

150

. . . . . . . . . . . . . . . . . . . . . . . . .

E

URO

C

ARGO

T

ECTOR

12-26 t

124

GEARBOX 2895.9

Base - February 2003

EPICYCLIC REDUCTION GEAR ASSEMBLY

153

. . .

-

Operating diagrams about pneumatic epicyclic
reduction gear drive circuit

153

. . . . . . . . . . . . . . .

DISASSEMBLY

155

. . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Checks

157

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ASSEMBLY

158

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

The 2870.9 gearshift is of the mechanic type, with nine speeds and engagement of the 1

st

, 4

th

, 5

th

, 8

th

and 9

th

speeds by means of

free-ring synchronizing rings, whereas the 2

nd

, 3

rd

, 6

th

and 7

th

speeds are engaged by means of a double-cone synchronizing gear.

It consists of a front part featuring five forward gears and reverse gear and a rear part featuring two gears obtained through epicyclic
reduction gear unit (E.R.U.).
Gearshifting is performed through double H mechanical control, E.R.U. switching is through pneumatic system.
Gearbox is fitted with oil pump for lubrication.

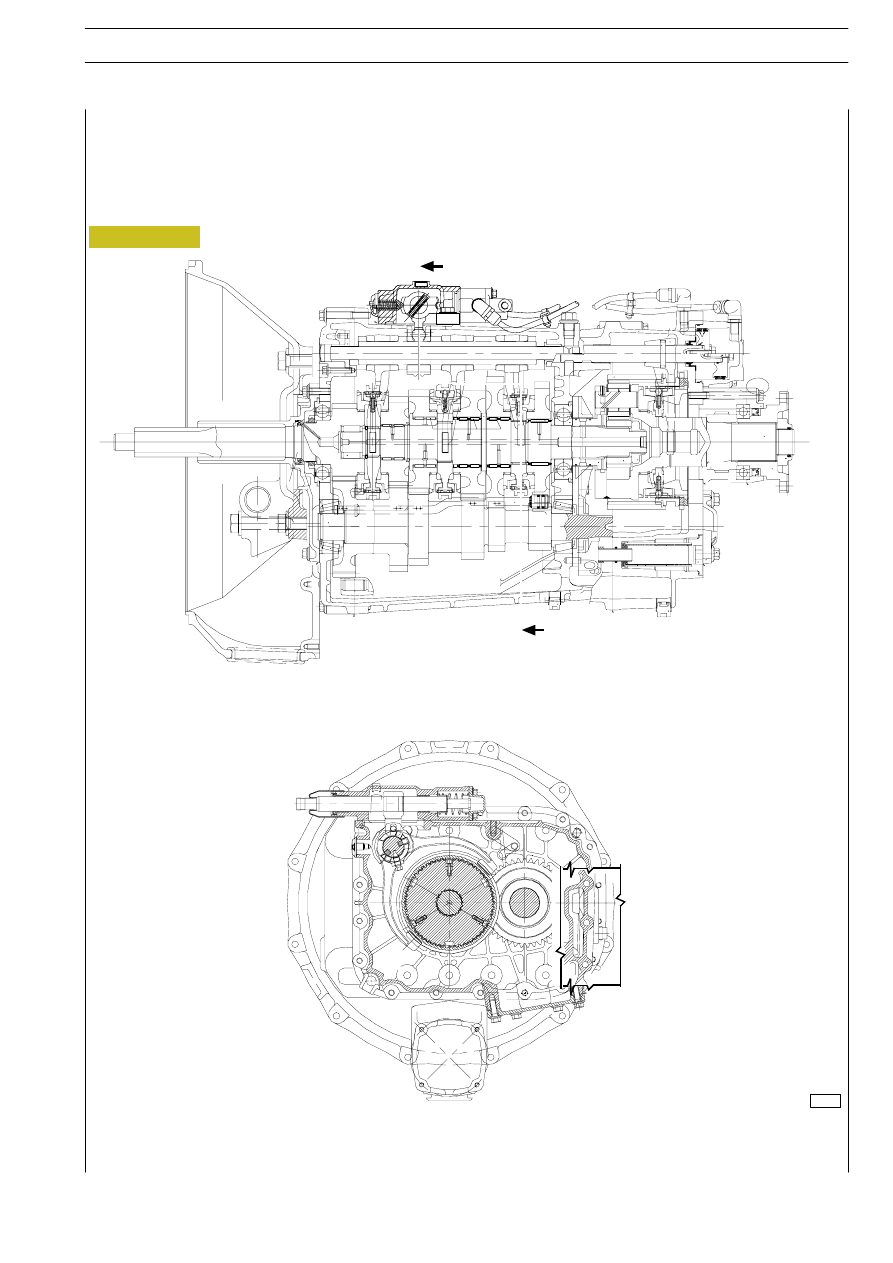

Figure 1

GEARBOX 2895.9 LONGITUDINAL SECTION AND REVERSE GEAR SHAFT SECTION

79451

A

A

Sec. A-A

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2895.9

125

Base - February 2003
