Iveco EuroCargo (12 to 26 t). Manual - part 67





72458

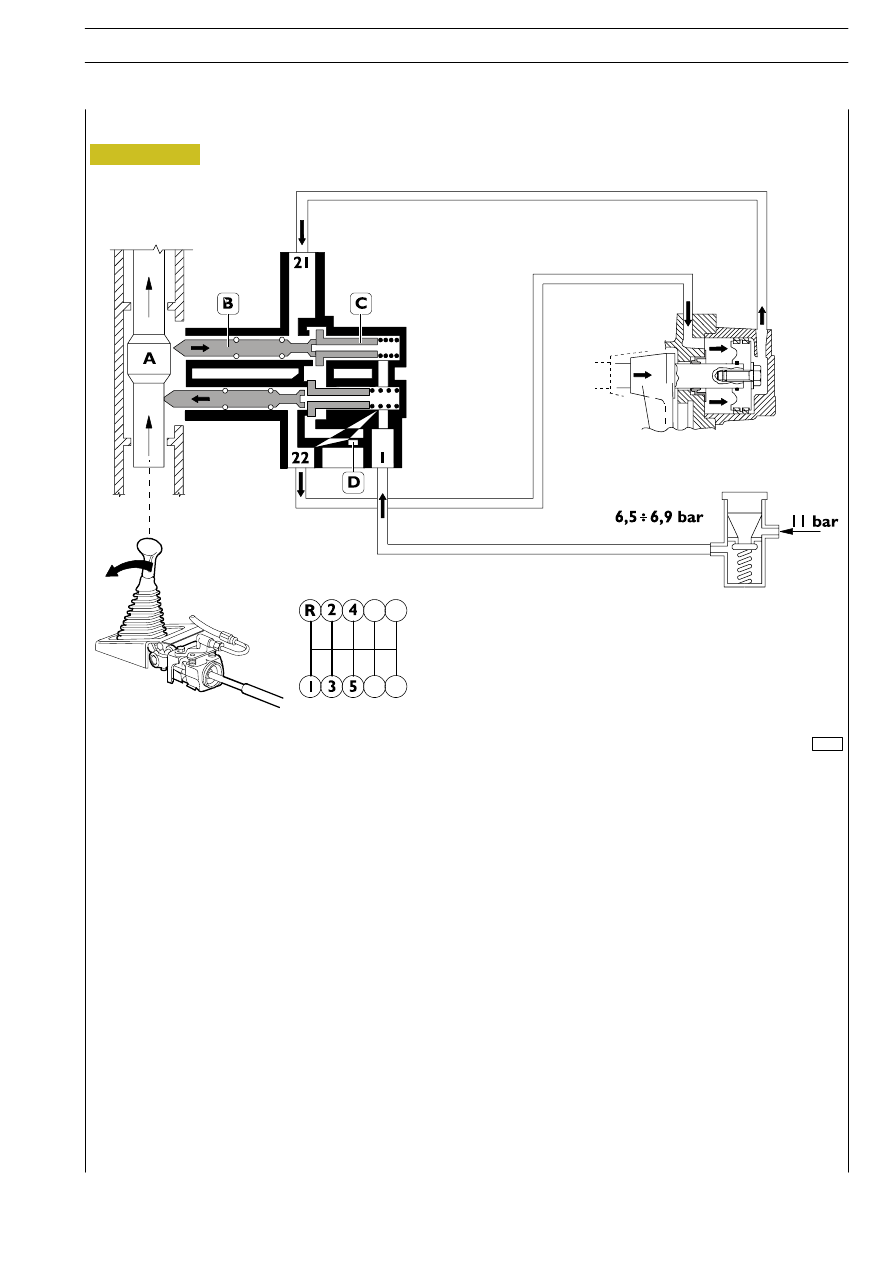

Figure 95

SLOW GEAR ENGAGEMENT (1

st

— 2

nd

— 3

rd

— 4

th

— 5

th

AND REVERSE GEAR)

Operating diagrams about pneumatic epicyclic reduction gear drive circuit

Air coming from services tank, passing through a reduction gear, is reduced to the pressure of 6.5

÷ 6.9 bars and reaches consent

valve at union I.

By pressing the clutch, operate on the gearbox lever to engage a gear (1-2-3-4-5-RG); cam (A) is moved upwards and pushes pin
(B) leftwards.

The pin abuts on piston (C) valve and by lifting it, closes the supply to union 21.

By discharging air contained into the cylinder through the vent hole (D), air will then go out of union 22 thereby keeping gearbox
piston in slow gears.

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

113

Base - February 2003

EPICYCLIC REDUCTION GEAR ASSEMBLY

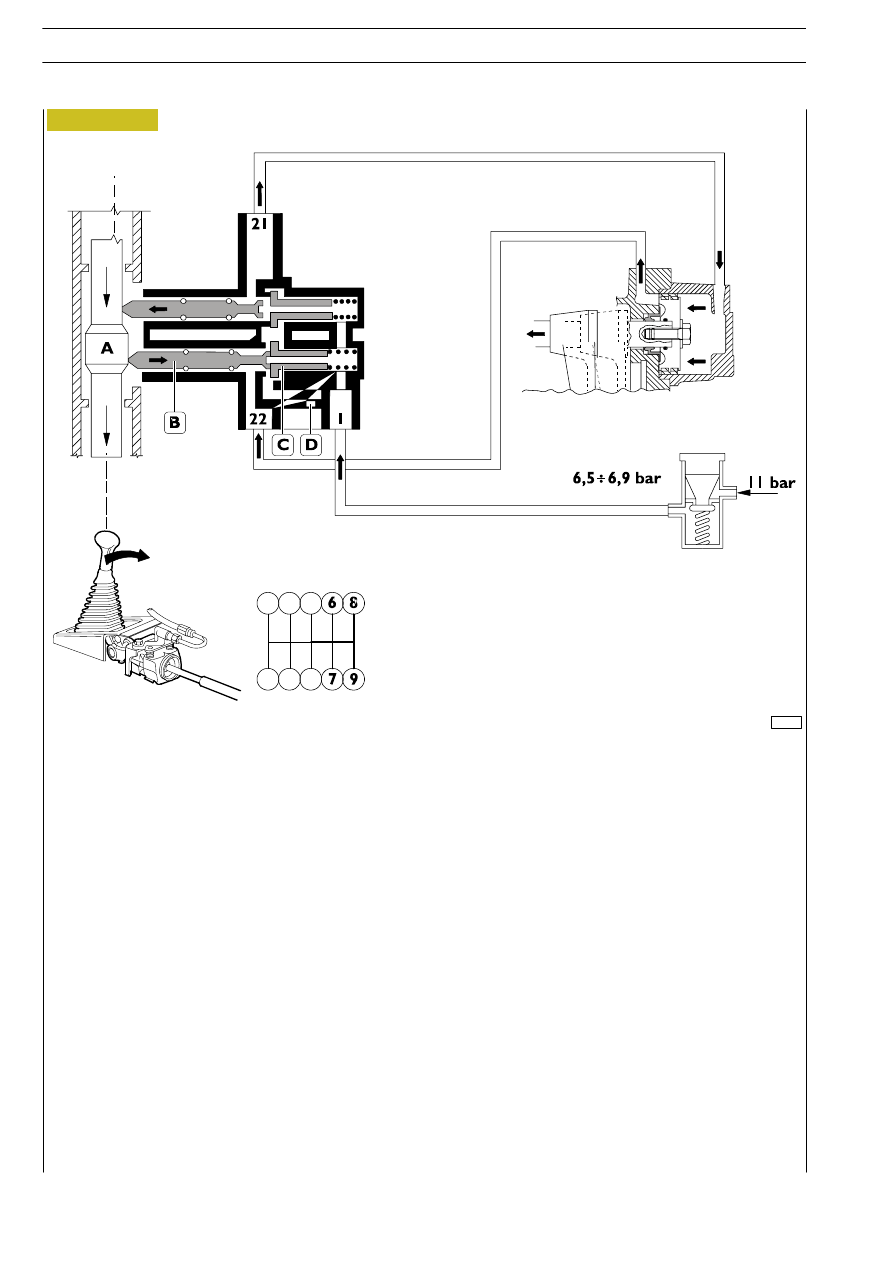

Figure 96

QUICK GEARS (6

th

— 7

th

— 8

th

— 9

th

) ENGAGEMENT

By going with lever into second “H”, cam (A) moves downwards and pushes pin (B) leftwards.

The pin abuts on piston (C) valve and, by lifting it, closes the supply to union 22 discharging air contained into the cylinder through
vent hole (D).

Air will then go out of union 21 pushing the piston in reverse and allowing to insert quick gears.

72459

E

URO

C

ARGO

T

ECTOR

12-26 t

114

GEARBOX 2870.9

Base - February 2003

71917

71916

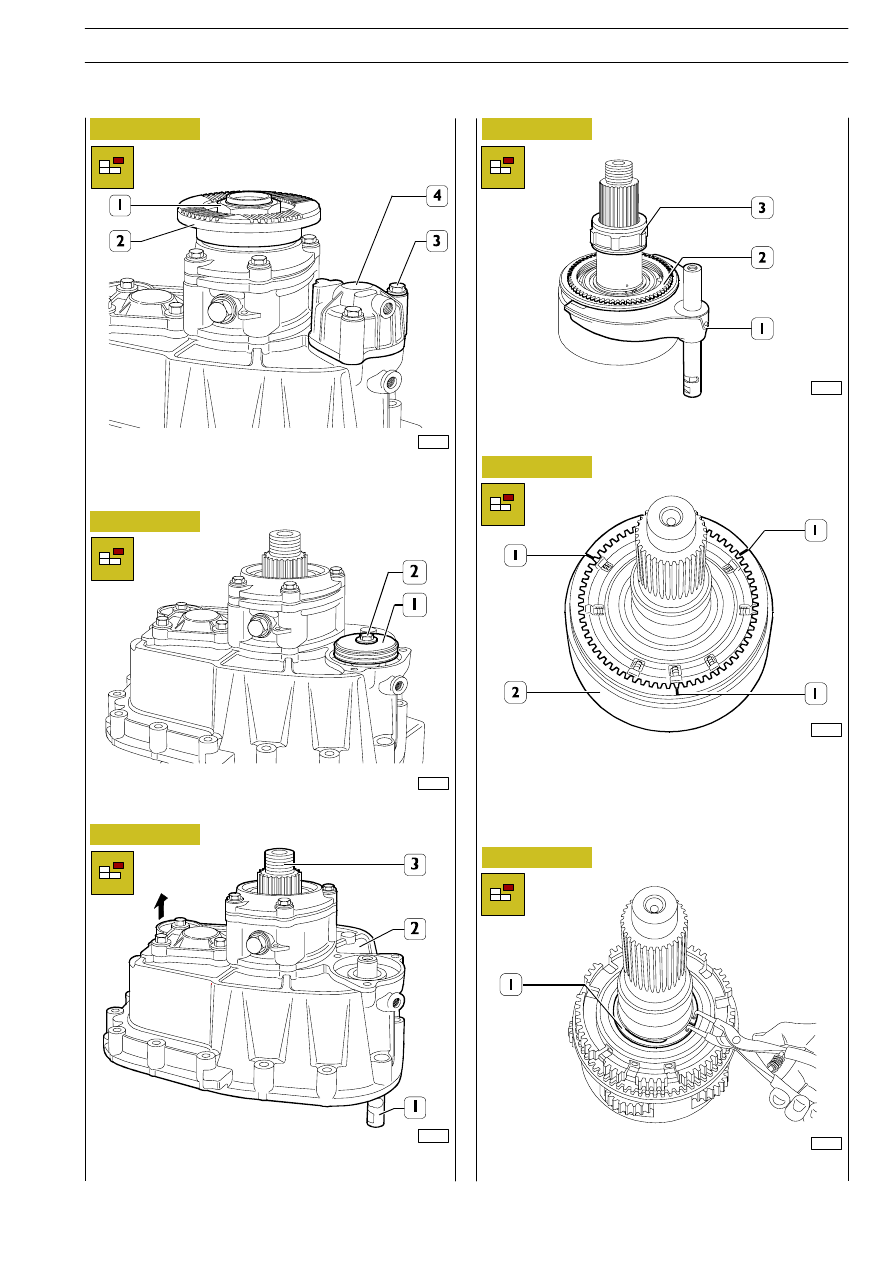

Figure 97

Figure 98

Figure 99

Figure 100

Make three reference marks (1) on sliding sleeve-crown
assembly (2) next to the three central seats, on fixed hub, for
positioning rollers.
Manually lift complete crown (2) and remove it, recovering
rollers, pins and springs.

71914

Abut epicyclic reduction gear assembly on a bench, unscrew
nut (1) and remove flange (2). Unscrew screws (3) and
remove cylinder (4).

71913

Unscrew screw (2) and remove piston (1).

Lift case (2) in order to free outlet shaft (3) and rod (1) for
synchronising drive fork.

Remove rod with fork (1), withdraw phonic wheel (3) and
remove synchronising ring (2).

71918

Figure 101

Through suitable pliers, remove elastic ring (1).

Figure 102

71915

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

115

Base - February 2003

35514

71922

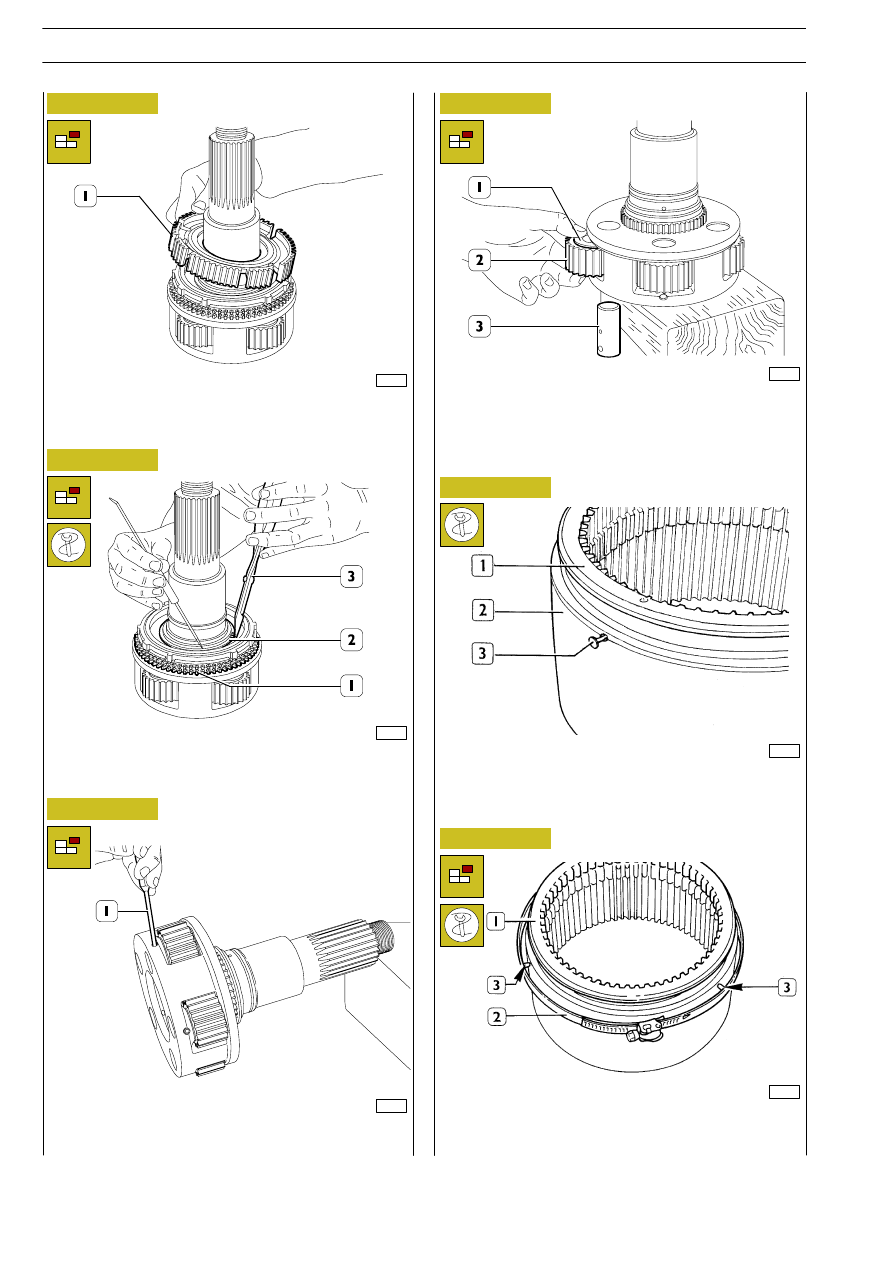

Figure 103

Figure 104

Figure 105

Figure 106

71920

Withdraw synchroniser fixed hub (1).

71919

Through pliers 99381125 (3), remove elastic ring (2) and
withdraw synchroniser (1).

Through a punch (1) with a suitable diameter, push the elastic
peg inwards till it abuts.

Through a suitable beater, push away pin (3) and withdraw
gear (2) completed with shoulder rings (1) and shims.
Recover all rollers composing the bearing.

35515

Figure 107

Figure 108

71921

In order to remove sliding sleeve (1) from crown (2), use small
pins (3) with diameter 2

÷ 2.3 mm and a length of 10 mm.

Apply a strap (2), tighten it in order to compress pins (3): in
such a way, the internal check ring is detached; then, withdraw
sliding sleeve (1).

E

URO

C

ARGO

T

ECTOR

12-26 t

116

GEARBOX 2870.9

Base - February 2003
