Iveco EuroCargo (12 to 26 t). Manual - part 66

35431

PARTS COMPOSING GEARS DRIVE

1. Selection rod — 2. Shaft — 3. Synchronising rod — 4. Hub —

5. Screw — 6. 4

th

-5

th

fork — 7. 2

nd

-3

rd

fork — 8. 1

st

and re-

verse gear fork

5

4

6

3

2

1

8

7

Figure 75

INTERNAL DRIVE SHAFT ASSEMBLY

Arrange on a bench forks (6-7-8) and hub (4) according to the
position marked upon disassembling.
Place selection rod (1) so that the grooves are inserted into
forks and hub; repeat the operation with synchronisation rod
(3) and keeping them in position, insert shaft (2).
Screw the hub (4) screw (5) at the required torque.

Figure 76

Figure 77

Figure 78

79445

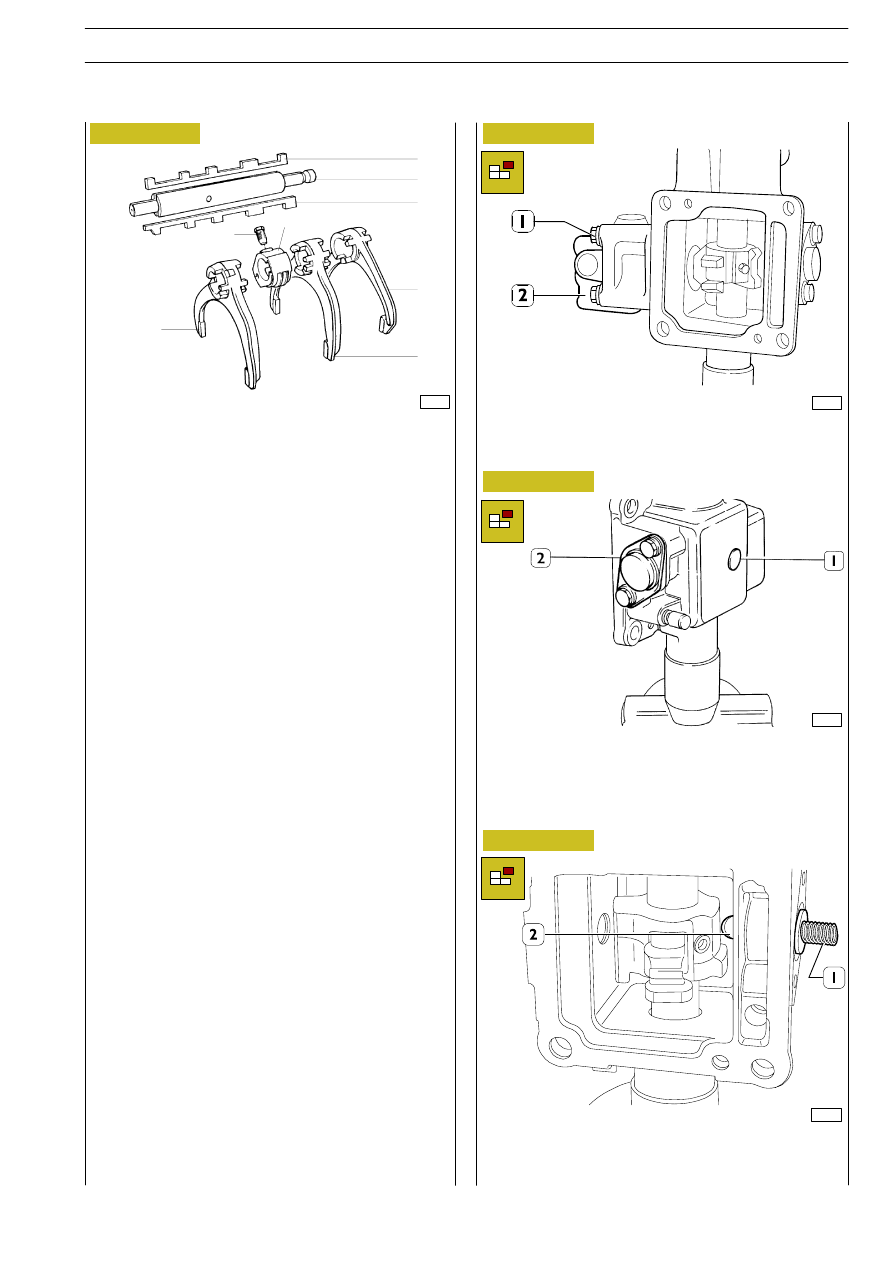

Secure the assembly in a vice, unscrew the four screws (1) and
disassemble valve (2) of epicyclic reduction gear drive.

33655

Tighten the shaft going out of the box in a clamp, remove plug
(1) and disassemble cover (2).

78166

Remove control box pin (2) and spring (1).
Do not mix removed elements with those of the anti-release
push rod.

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

109

Base - February 2003

Figure 79

Figure 80

33661

Figure 81

Assemble sealing gasket (1) and bushes (2) into drive case (3)
with a suitable beater.

EXTERNAL DRIVE CASE ASSEMBLY

Figure 82

Figure 83

Figure 84

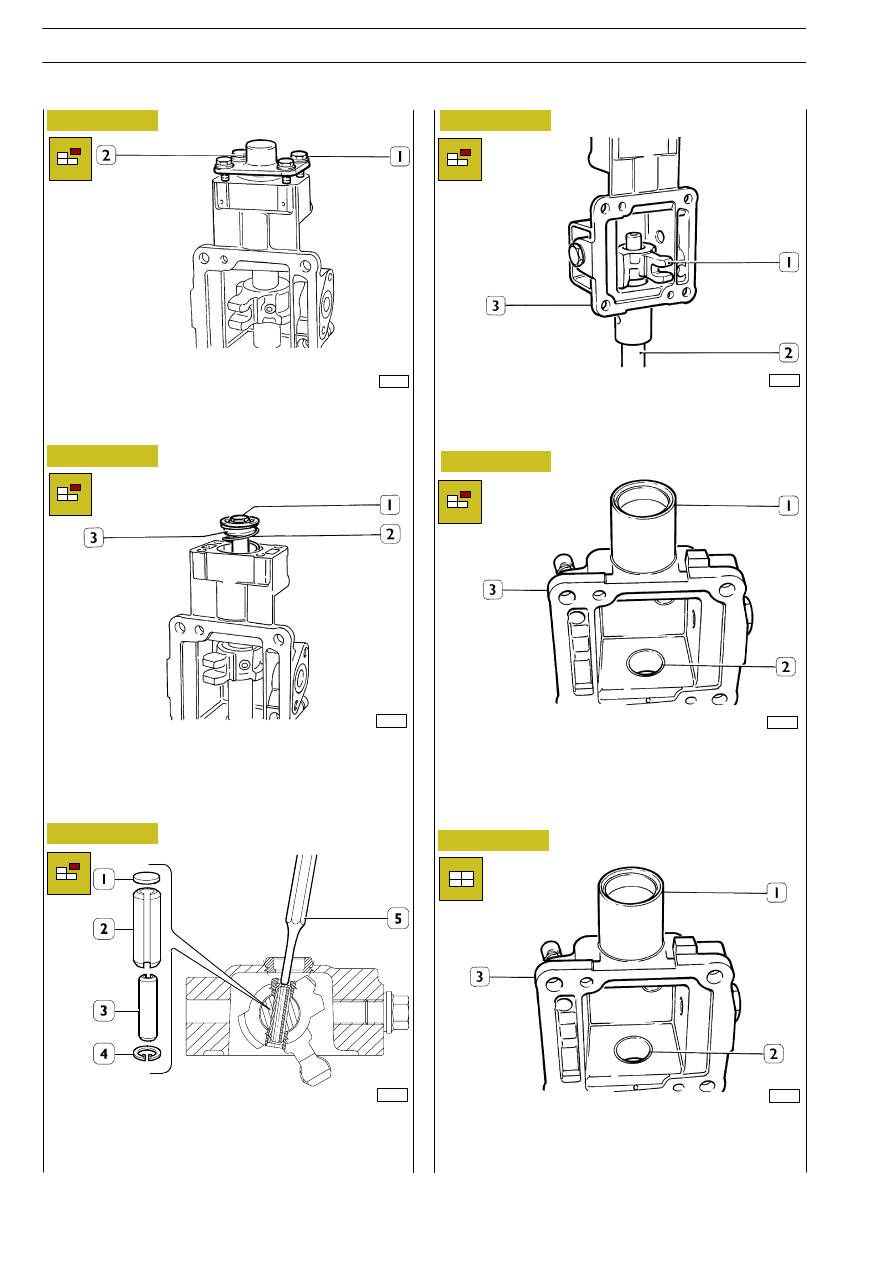

Extract, from the control box (3), sealing gasket (1) and bushes
(2) with a suitable beater.

33661

33660

Extract, from the control shaft (2), control selector (1) and
box (3).

33657

Unscrew screws (1) and disassemble cover (2).

33658

Unscrew screw (1) and remove spacer, upper cup (3) and
spring (2). Remove lower cup.

78167

Remove the snap ring (4) and use a punch tool (5) having the
right diameter to push the extraction washer (1) and remove
flexible plugs (2) and (3).

E

URO

C

ARGO

T

ECTOR

12-26 t

110

GEARBOX 2870.9

Base - February 2003

Figure 85

Figure 86

Figure 87

Figure 88

33660

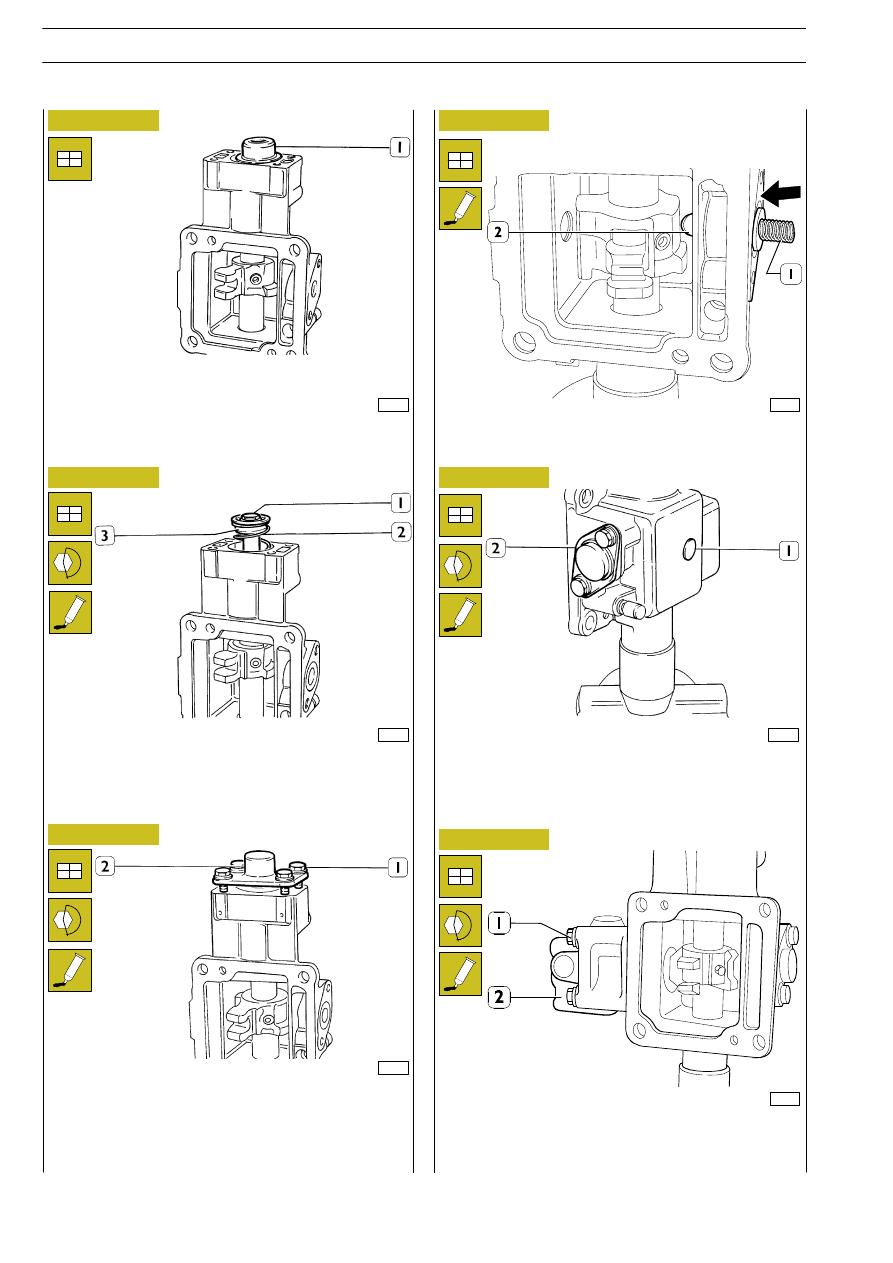

Tighten control shaft (2) in a clamp and assemble thereon box
(3) and control selector (1).

78168

Insert the extraction washer (1) and use a punch tool having
the right diameter to install the first plug (2). Install the second
plug (3) and the snap ring (4).

71880

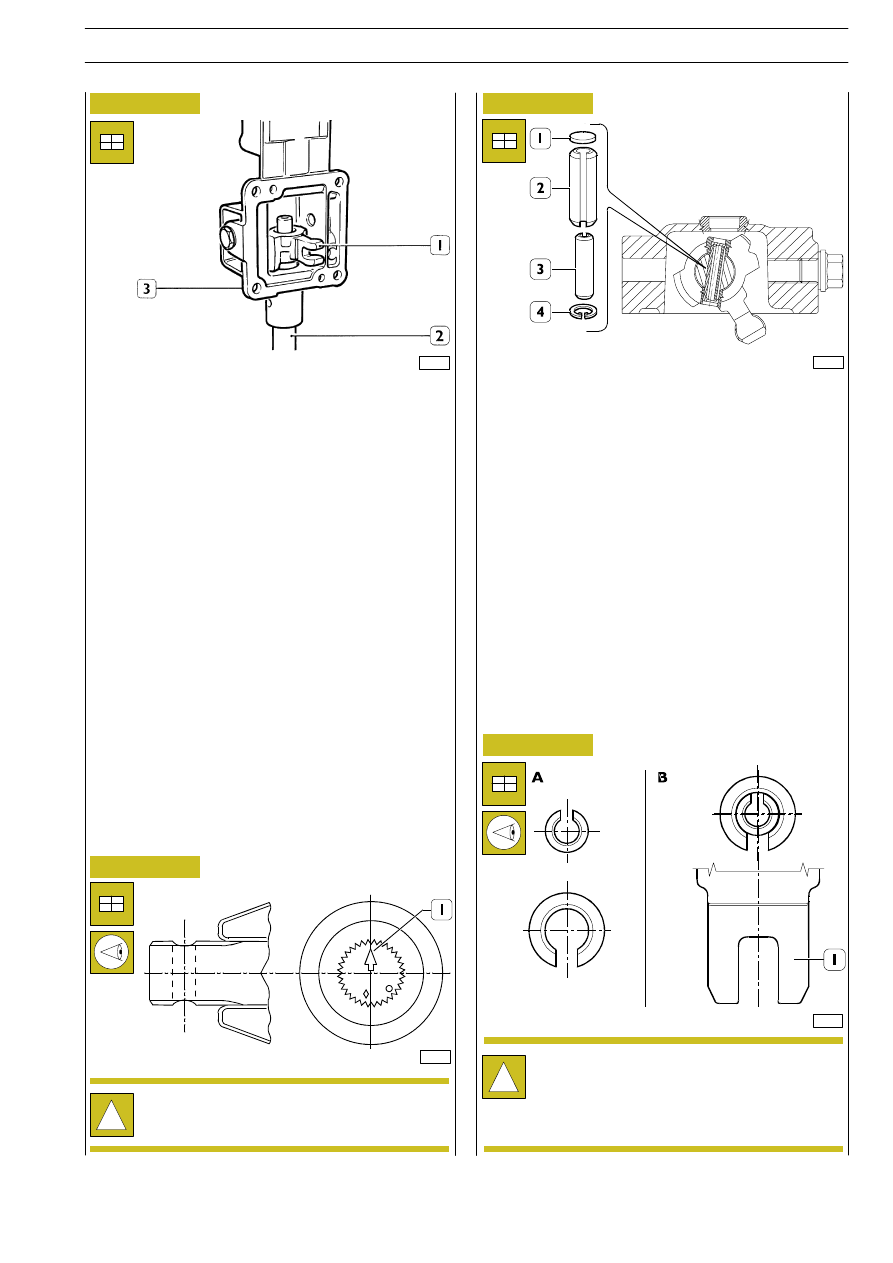

Upon assembling, the drive shaft must be assembled
with the reference arrow (1) facing upwards.

!

78169

!

During installation, plug cuts shall be opposed by 180

°

(see detail A).
The bigger plug cut shall face the control selector (1)
milled area (see detail B).

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

111

Base - February 2003

33657

Clean joining surfaces of control box and cover (2) and apply
”LOCTITE 510” adhesive on one of the two components.
Assemble cover (2) and tighten screws (1) at a torque of 36.5
Nm (3.7 kgm).
Apply threading sealer LOCTITE 270 on the screws (1).

33658

Install the spring (2), the upper cap (3), the spacer and the
screw (1) and apply threading sealer LOCTITE 270 on the
screw itself.
Tighten the screw (1) to 30 Nm (3.1 kgm).

33663

Assemble lower cup (1).

Figure 89

Figure 90

Figure 91

78170

Figure 92

Figure 93

Install the pin (2), the spring (1) and apply sealer ”LOCTITE
518” (

→).

33655

Install the cover (2) and tighten the screws to 19 Nm (1.9
kgm).
Apply sealer ”LOCTITE 675” and refit the plug (1).

Figure 94

79445

Apply ”LOCTITE 518” sealant, mount epicyclic reduction gear
control valve (2), fasten screws (1) and tighten them to the
specified torque.

E

URO

C

ARGO

T

ECTOR

12-26 t

112

GEARBOX 2870.9

Base - February 2003
