Iveco EuroCargo (12 to 26 t). Manual - part 53

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

54

Base - February 2003

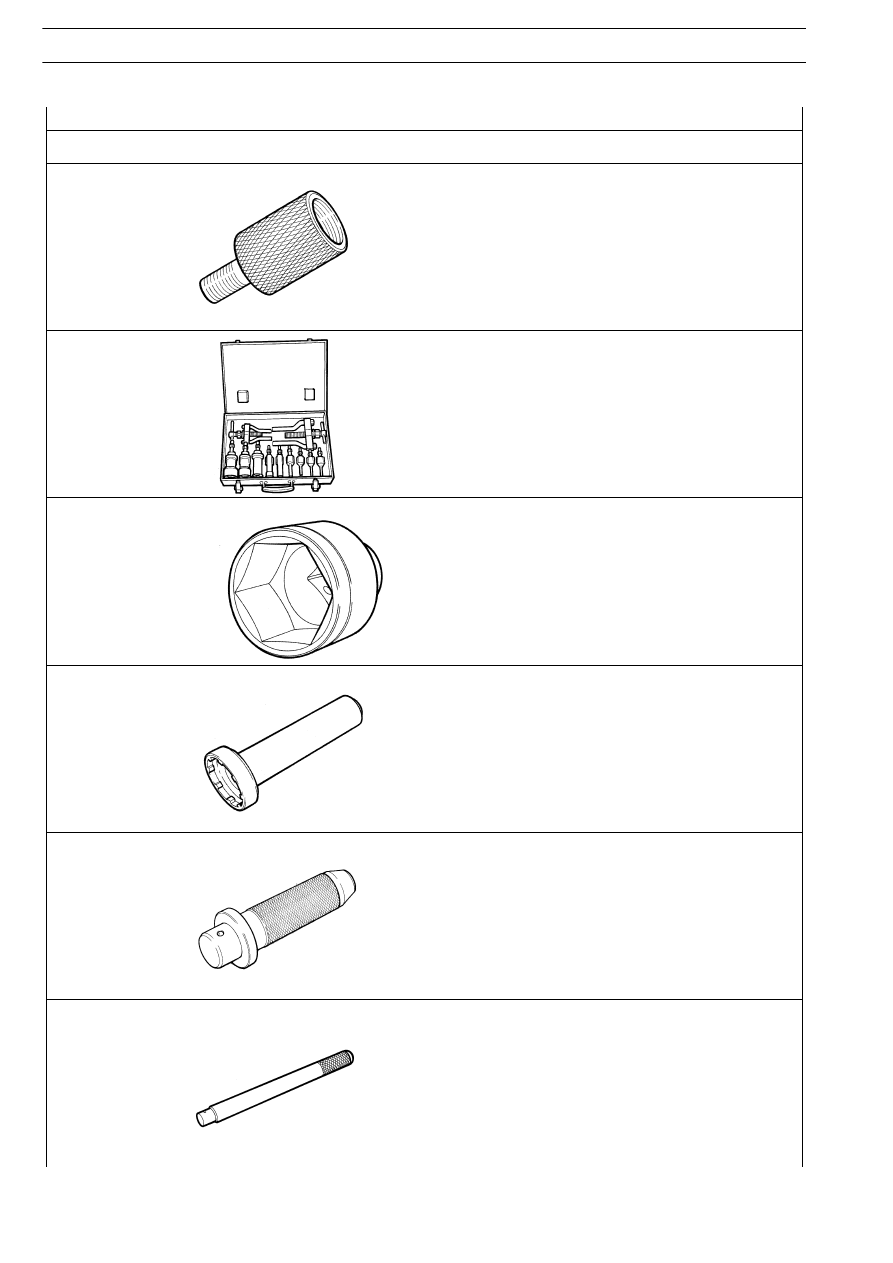

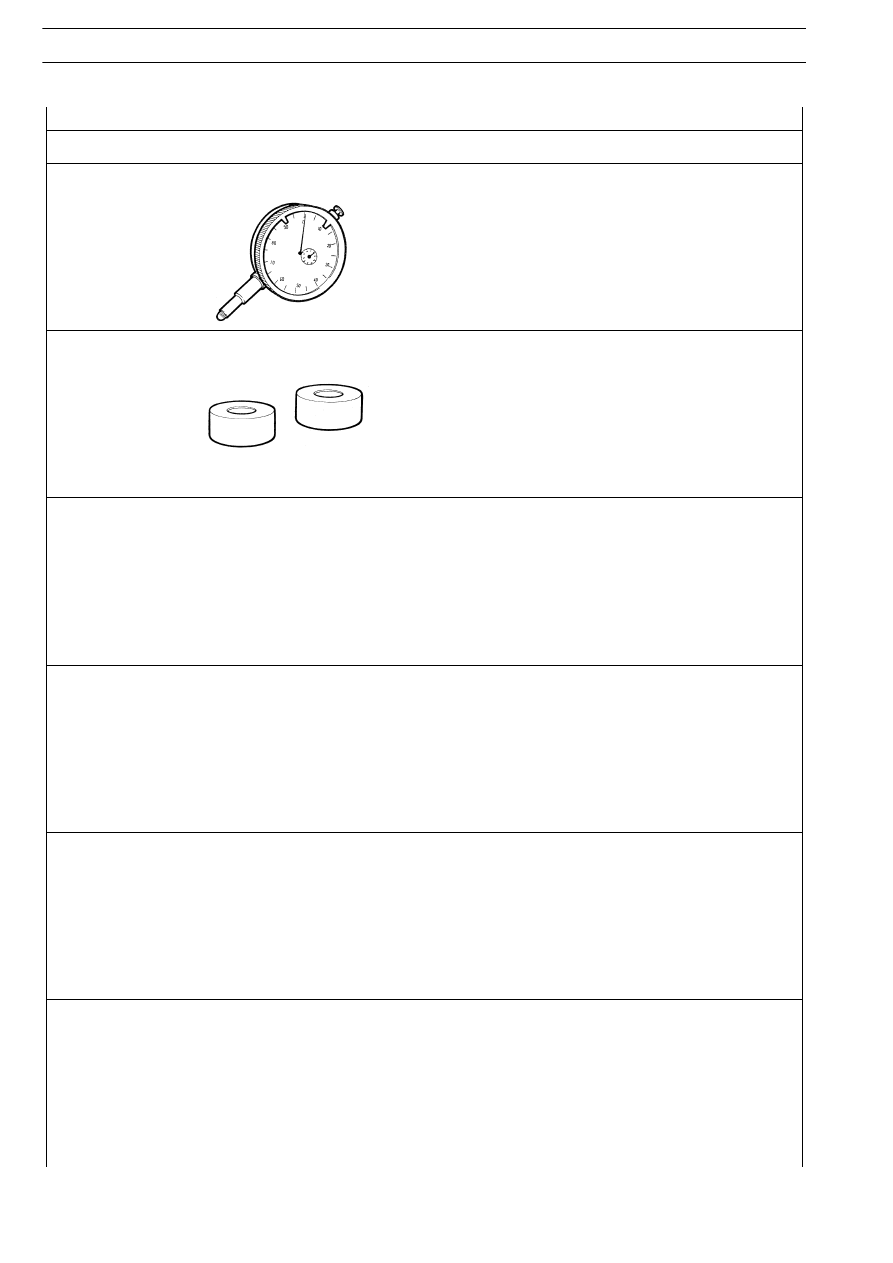

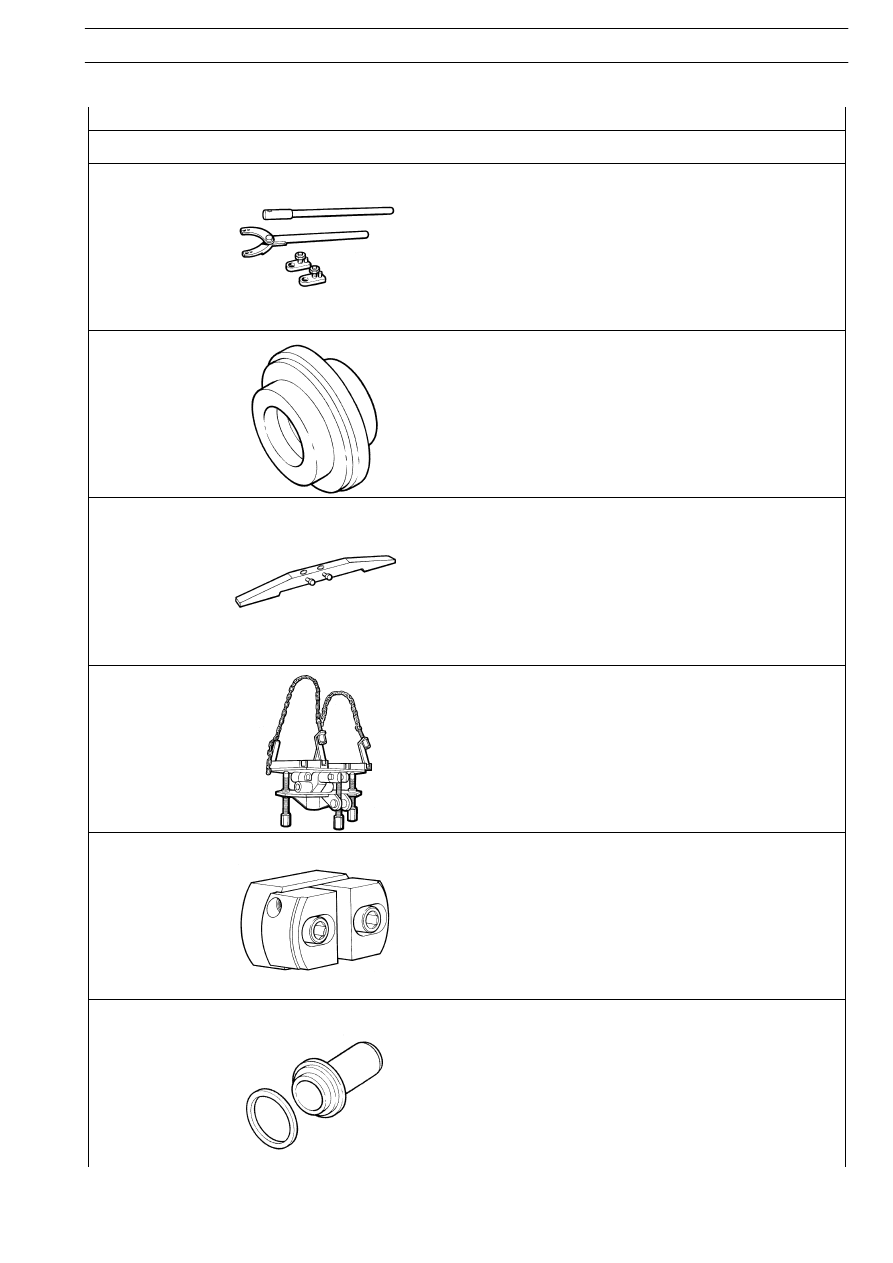

TOOL No.

DENOMINATION

99342143

Peg for removing reverse gear shaft (use with 99340205)

99348004

Universal extractors for interiors 5 to 70 mm

99355081

Bush for disassembling and re-assembling motion outlet flange nut
(use with 99370317)

99355174

Wrench for disassembling and re-assembling ring nut, gearbox top
gear shaft

99370006

Handle for interchangeable beaters

99370007

Handle for interchangeable beaters

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

55

Base - February 2003

TOOL No.

DENOMINATION

99370317

Reaction lever with flange check extension

99370349

Keyer for drive shaft front gasket assembling (use with 99370006)

99370466

Comparator basis

99370629

Gearbox bearing support during vehicle disconnection and
re-connection

99374092

Beater for external bearings race assembling (69-91) (use with
99370007)

99374201

Keyer for assembling gasket on rear gearbox cover

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

56

Base - February 2003

TOOL No.

DENOMINATION

99395604

Comparator (0 — 10 mm)

99396032

Calibrated rings for secondary shaft bearings adjustment (use with
99370466)

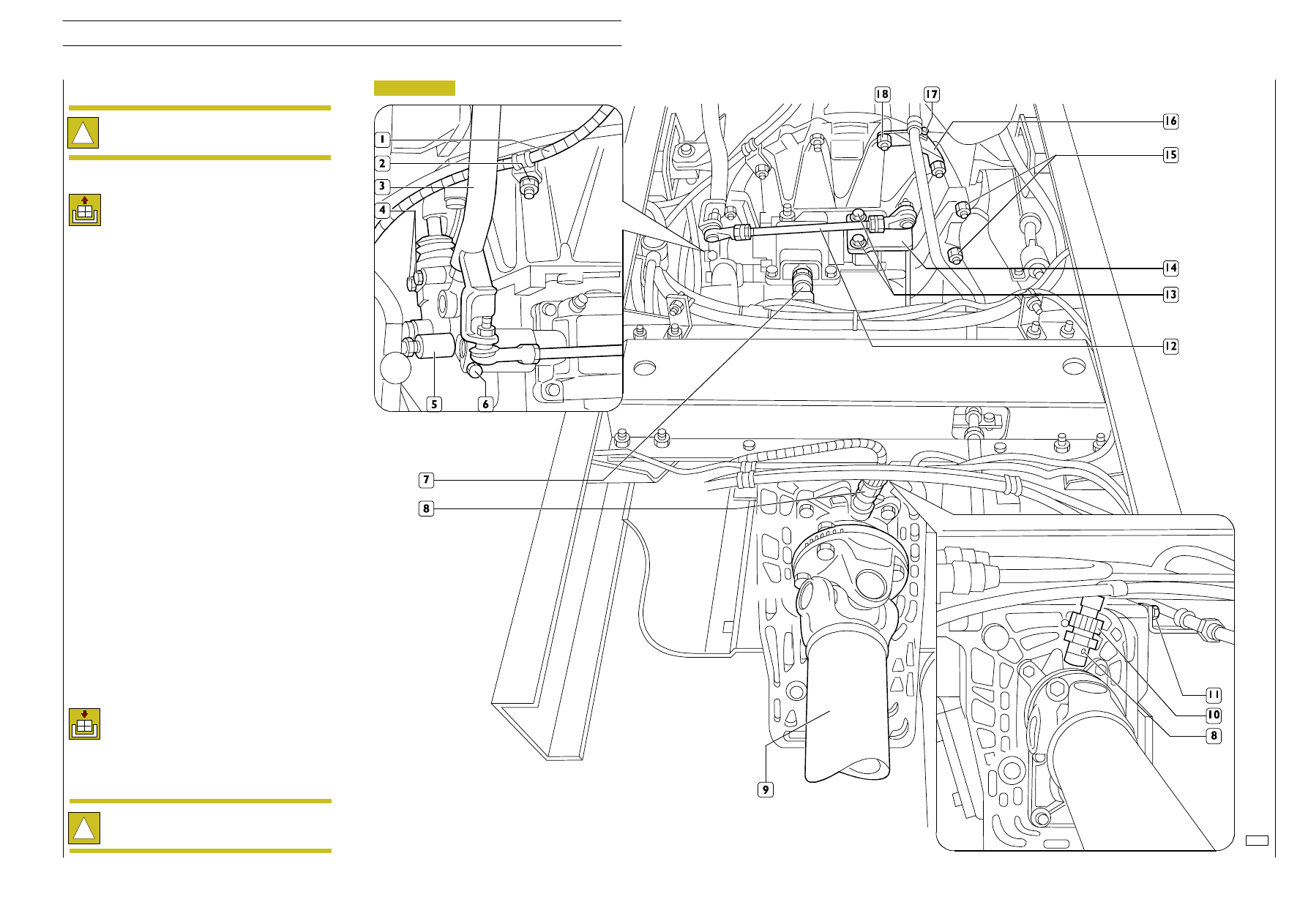

71004

Figure 4

GEARBOX 2865.5 DISENGAGEMENT/
RE-ENGAGEMENT

!

Before carrying out disengagement/re-engagement
operations, disconnect battery cables and place the
vehicle under safety conditions.

Disengagement

Lift the calender and turn the cabin over.

- loosen securing bolt (17), unscrew securing nuts (18)

and detach air piping supporting bracket (16);

- unscrew securing nut (2) and detach air piping

supporting bracket (1);

- unscrew securing nuts (13) and detach bracket (14) of

reaction tie-rod (12); loosen securing screw (6) and
detach from gearbox the gears control lever completed
with tie-rod (3) and reaction tie-rod (12);

- disconnect reverse gear switch electric connection (7);

- unscrew securing nuts (15) of clutch bell to engine that

will be able to be reached with difficulty from the lower
vehicle part.

- rotate deadening guard locking rivets below the gearbox

and remove the deadening guard;

- detach transmission shaft (9) as described in the related

section;

- unscrew securing screws (4) and detach clutch control

operating cylinder (5);

- disconnect electric connection (10) of odometer sensor

(8);

- unscrew securing screw (11) and detach air piping

support bracket;

- place an hydraulic jack equipped with support 99370629

under the gearbox;

- unscrew the remaining securing nuts of clutch bell to

engine, move the gearbox backwards and lowering the
jack remove it from below the vehicle.

Re-engagement

Suitably reverse the operations carried out for
disengagement and tighten securing screws and
nuts at the required torque.

!

Upon re-engaging the gearbox, pay attention that
the clutch control lever fork is correctly meshed to
the thrust bearing.

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

57

Base - February 2003
