Iveco EuroCargo (12 to 26 t). Manual - part 51

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

45

Base - February 2003

Gearbox
2865.6

Page

DESCRIPTION

47

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

49

. . . . . . . . . . . . .

TIGHTENING TORQUES

51

. . . . . . . . . . . . . . . . .

TOOLS

52

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEARBOX 2865.5 DISENGAGEMENT/

RE-ENGAGEMENT

57

. . . . . . . . . . . . . . . . . . . .

-

Disengagement

57

. . . . . . . . . . . . . . . . . . . . . . . .

-

Re-engagement

57

. . . . . . . . . . . . . . . . . . . . . . . .

GEARBOX DISASSEMBLY

59

. . . . . . . . . . . . . . . . .

-

Rear cover sealing gasket replacement

62

. . . . . . .

-

Checks

63

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEARBOX ASSEMBLY

63

. . . . . . . . . . . . . . . . . . . .

-

Bearings pre-loading adjustment for secondary
shaft

64

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PRIMARY SHAFT DISASSEMBLY

68

. . . . . . . . . . . .

PRIMARY SHAFT ASSEMBLY

71

. . . . . . . . . . . . . . .

MOTION ENTRY SHAFT DISASSEMBLY

73

. . . . .

MOTION ENTRY SHAFT ASSEMBLY

74

. . . . . . . .

SECONDARY SHAFT DISASSEMBLY

74

. . . . . . . .

SECONDARY SHAFT ASSEMBLY

74

. . . . . . . . . . .

INTERNAL CONTROL SHAFT

DISASSEMBLY

75

. . . . . . . . . . . . . . . . . . . . . . . .

INTERNAL CONTROL SHAFT ASSEMBLY

75

. . . .

EXTERNAL CONTROL BOX DISASSEMBLY

75

. .

EXTERNAL CONTROL BOX ASSEMBLY

76

. . . . .

-

Idle-R.M. switch adjustment

78

. . . . . . . . . . . . . . .

Figure 1

The IVECO 2865.6 gearbox is of the mechanical type with 1

st

,

2

nd

gear engagement through a double-cone synchronising

ring and 3

rd

, 4

th

, 5

th

and 6

th

gear engagement with free-ring

synchronising rings. The reverse motion engagement is with
a quick-connection sliding sleeve.
The gearbox case is made of light alloy and is composed of a
front half-case and a rear half-case.
Three openings are obtained in the rear half-case for the
possible application of a power takeoff.
Motion transmission is realised through a series of gears,
always meshed and with helical teeth.

The gears are keyed or obtained on four shafts: motion entry,
primary, secondary and reverse motion shafts.
The gear obtained on the motion entry shaft and those keyed
on primary and reverse motion shafts idly rotate on cylindrical
roller cages.
Motion entry shaft and primary shaft are supported by ball
bearings in the gearbox case.
The secondary shaft is front and rear supported by
tapered-roller bearings that are axially adjustable through an
adjustment ring.
The gears engagement and selection control is mechanical.

IVECO 2865.6 GEARBOX ASSEMBLY

79436

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

47

Base - February 2003

Figure 2

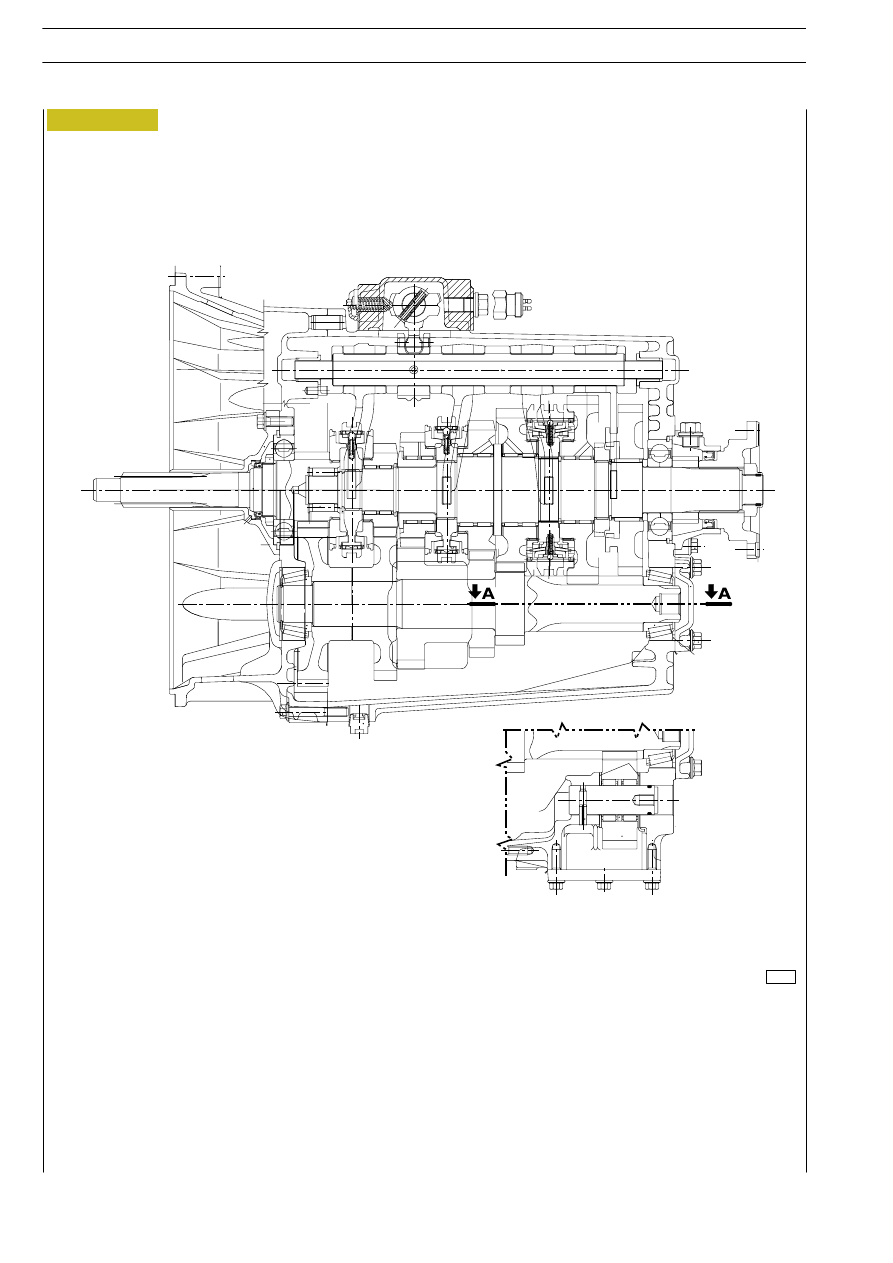

LONGITUDINAL SECTION OF 2865.6 GEARSHIFT AND SECTION ON THE REVERSE GEAR SHAFT

78719

Sec. A-A

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

48

Base - February 2003
