Iveco EuroCargo (DA 6 A 26 t) Electrical Manuale - parte 16

II.32

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

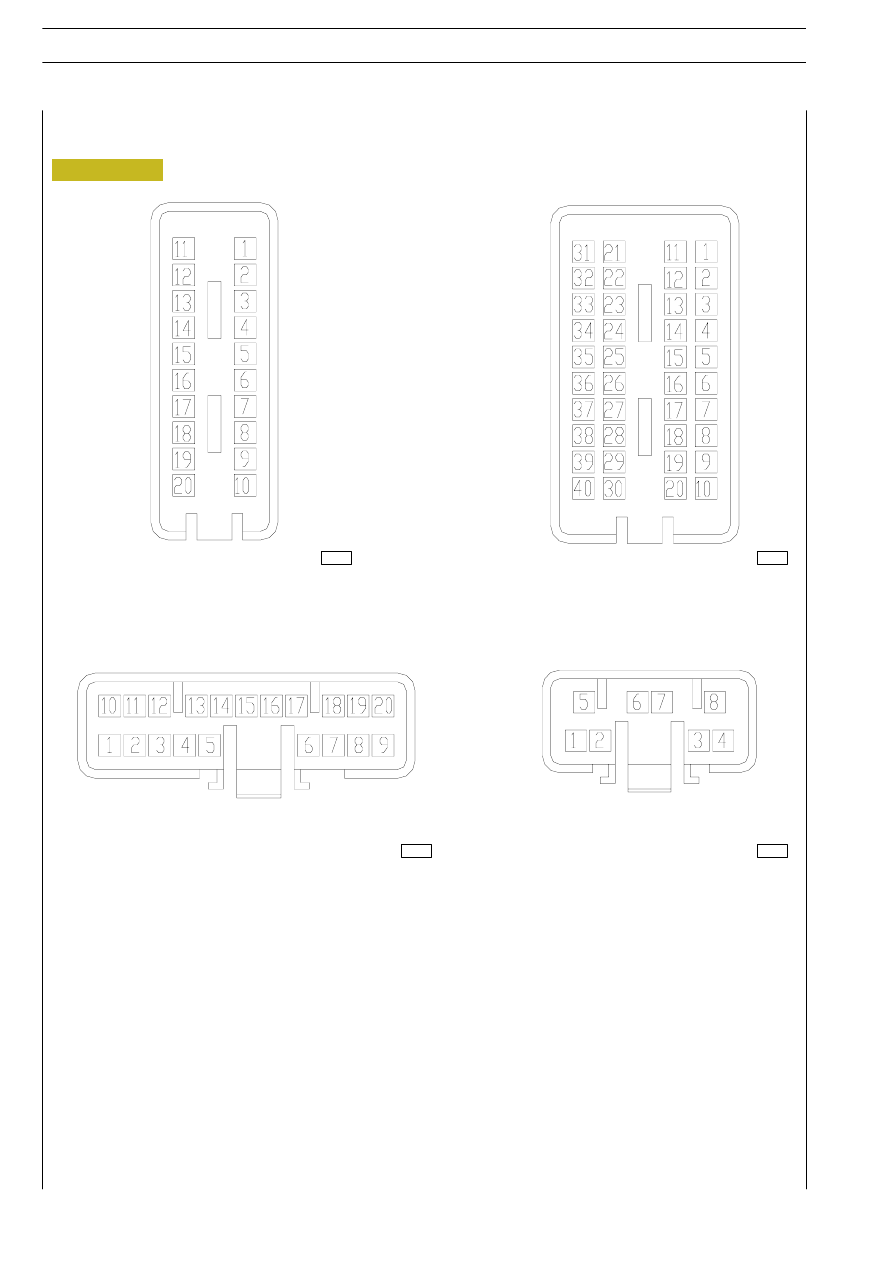

PIN-OUT CONNETTORI

d

Connettore B

Connettore A

Connettore C/D

Connettore E

85561

Figura 25

85562

85563

85564

COMPONENTI PRINCIPALI

II.33

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

PASSAPARETE

Rif.

Descrizione

A

Optional

B

EDC

C

Servizi / Luci

D

Cambio automatico

E

Servizi / Luci

F

ABS / ECAS

d

A

B

C

D

E

F

50366

Figura 26

II.34

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

Connettore “B” (marrone)

Rif.

Descrizione

Cavo

Rif.

Descrizione

Cavo

1

Negativo per sensori avviamento

0150

21

“+15” alternatore

8876

2

-

-

22

Pin 32 EDC7

0169

3

Segnale “+50”

8037

23

Pin 87 EDC7

5120

4

Segnale arresto motore

9906

24

Comando condizionatore

9066

5

Segnale cabina sganciata

6666

25

Teleruttore compressore
condizionatore

9067

6

Segnale frizione inserita

0160

26

Segnale di inserimento compressore
condizionatore

9068

7

Linea K diagnosi EDC

2298

27

Condizionatore

9065

8

Linea L diagnosi EDC

1198

28

“+” batteria per tachigrafo e radio

7777

9

Pin 23 diagnosi 30 poli (fase motore)

5198

29

EDC (alimentazione blink-code e
interr. segnalaz. frizione inserita)

7151

10

Avviamento da vano motore

8050

30

-

-

11

Pin 28 diagnosi 30 poli (girometro)

5584

31

Pulsante luci stop

8153/11

17

12

Segnale freno a mano inserito

9907

32

Pin 5 pedale acceleratore

0159

13

-

-

33

-

-

14

-

-

34

Pin 3 pedale acceleratore

0157

15

-

-

35

Pin 2 pedale acceleratore

5158

16

Alimentazione “+15”

8051

36

Pin 1 pedale acceleratore

5157

17

Teleruttore riscaldamento gasolio

0087

37

-

-

18

Teleruttore riscaldamento gasolio

8837

38

-

-

19

Esclusione freno motore con ABS

0027

39

Fusibile EDC

8150

20

“L” alternatore spia

7780

40

-

-

d

B

50355

Figura 27

50341/A

COMPONENTI PRINCIPALI

II.35

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

Connettore “C” (bianco)

Rif.

Descrizione

Cavo

Rif.

Descrizione

Cavo

1

Luce retronebbia rimorchio

2282

21

-

-

2

Luci retromarcia

2268

22

-

-

3

Direzione posteriore Dx

1125

23

Segnalazione presenza acqua nel
filtro gasolio

5530

4

Direzione posteriore Sx

1120

24

Segnalazione presenza acqua nel
filtro gasolio

8879

5

Direzione rimorchio Dx

1185

25

Segnalazione filtro aria intasato

6663

6

Direzione rimorchio Sx

1180

26

Spia senalazione marce ridotte
inserite

9976

7

Luci stop rimorchio Dx e Sx

-

27

Avvisatore acustico

1116

8

Luci posizione rimorchio DX

3331

28

“+15” per allestitori

8869/8869

9

Luci posizione rimorchio Sx

3332

29

Pompa acqua lavacristallo

8886

10

-

-

30

Motorino tergicristallo 53/B

8881

11

Luci retronebbia motrice Dx e Sx

2286

31

Motorino tergicristallo 53

8882

12

Luce stop motrice Dx

1172

32

Motorino tergicristallo 31/B

8873

13

Luce stop motrice Sx

1177

33

-

-

14

Luci targa motrice Dx e Sx

3330

34

Livello olio motore

5506

15

Luci posizione posteriori Dx

3334

35

Livello olio motore

5505

16

Luci posizione posteriori Sx

3335

36

-

-

17

Luci ingombro posteriori Dx e Sx

3339

37

-

-

18

Usura freni ruote anteriori

6012

38

-

-

19

Usura freni ruote posteriori

6013

39

-

-

20

-

-

40

-

-

d

C

50355

Figura 28

50341/A
