COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

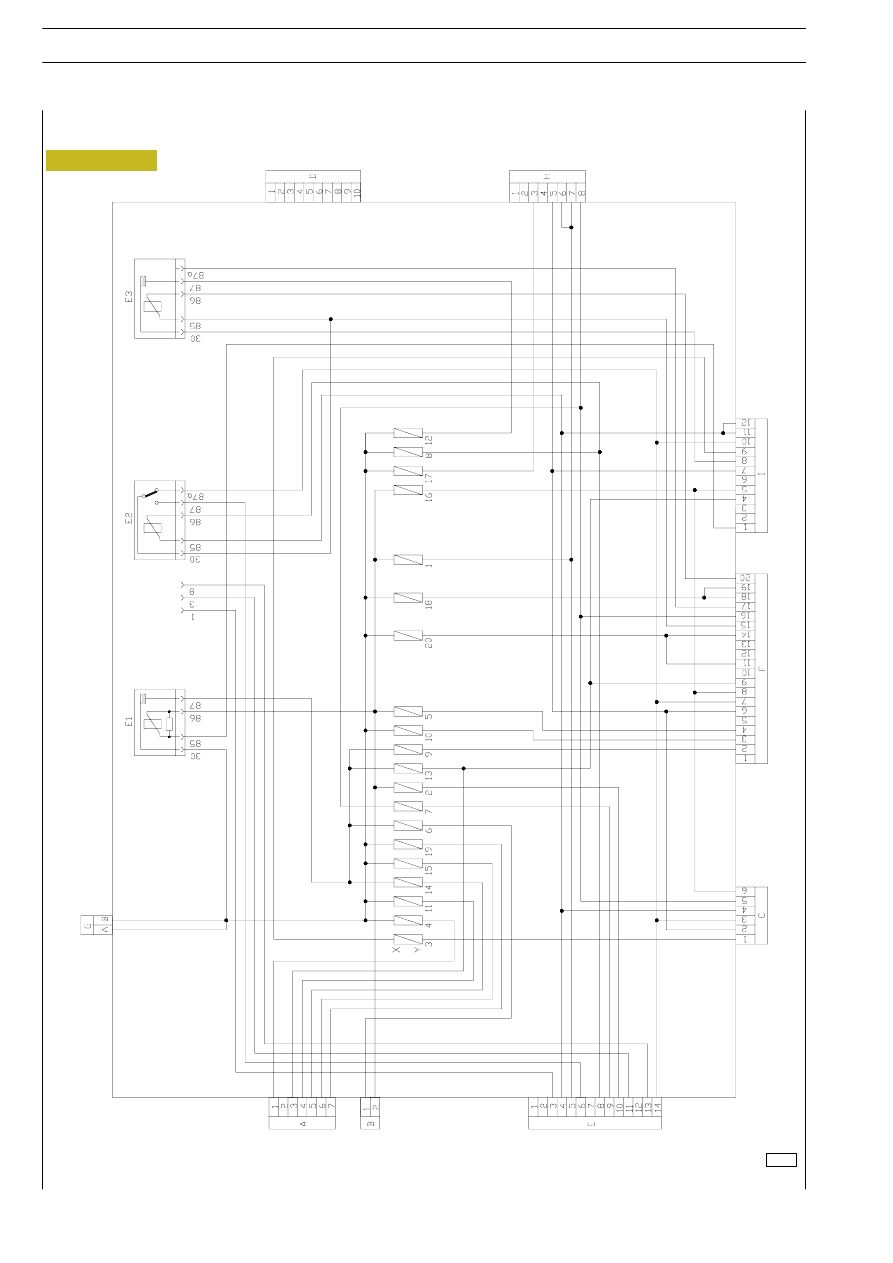

Schema elettrico interno

Figura 21

84590

COMPONENTI PRINCIPALI

II.25

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

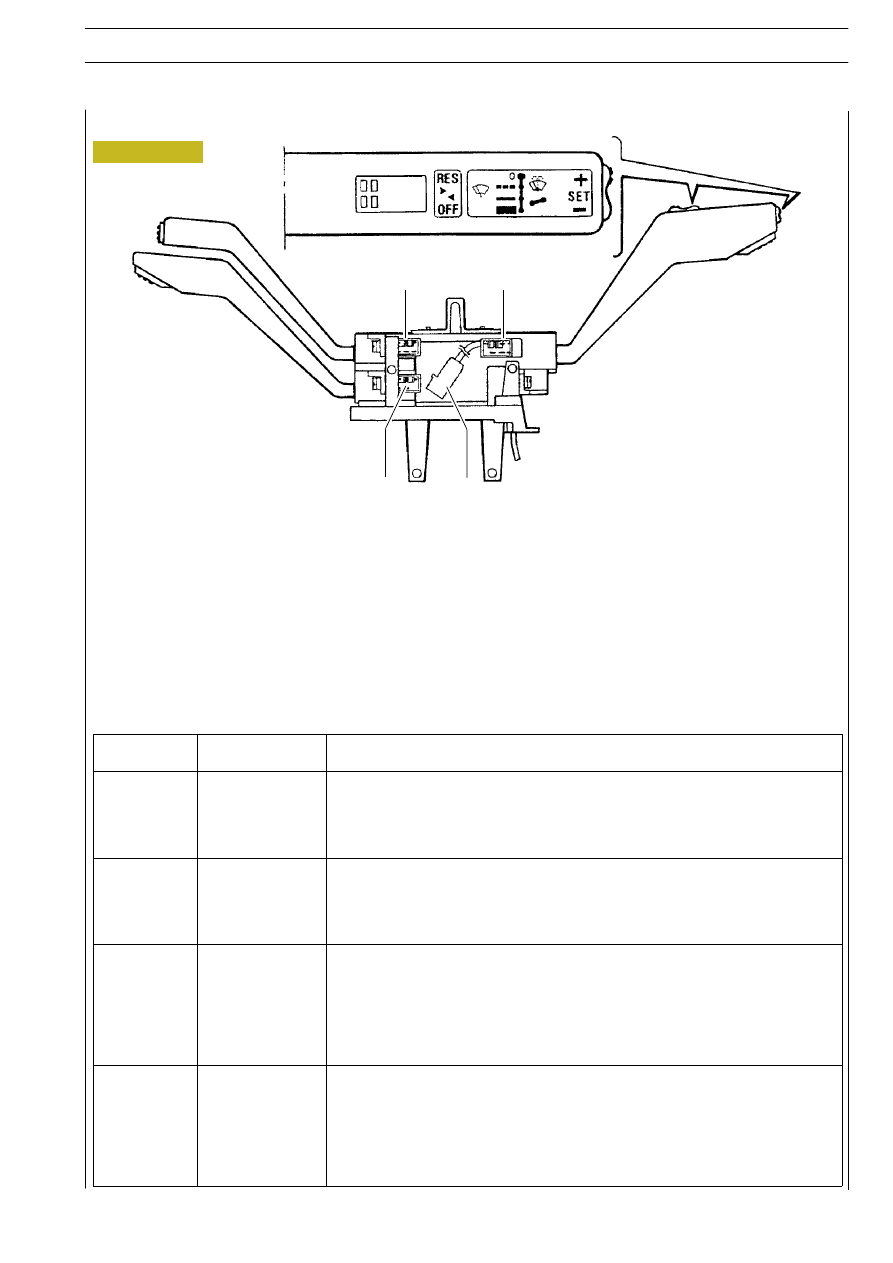

DEVIOGUIDA

Rif.

Codice

colore cavo

Funzione

1

1103

Direzione destra

2

0000

Massa

A

3

1109

Direzione sinistra

A

4

1116

Comando avvisatore acustico

5

1116

Positivo (+30) avvisatore acustico

1

-

-

2

2201

Comando inserzione luci abbaglianti

B

3

0000

Massa

B

4

2204

Comando lampi luce

5

0000

Massa

1

8881

Tergicristallo

2

-

-

3

8882

Tergicristallo (azzeramento)

C

4

-

-

C

5

0000

Massa

6

8822

Tergicristallo (intermittenza)

7

8886

Tergicristallo (comando elettropompa)

1

0000

Massa

2

8157

Al morsetto A38 del Body Controller (SET+)

3

8155

Al A37 del Body Controller (RESUME)

D

4

0000

Massa

D

5

8156

Al morsetto A27 del Body Controller (SET)

6

-

-

7

8154

Al morsetto A28 del Body (RESUME)

VISTA TECNICA

A

B

D

C

Figura 22

II.26

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

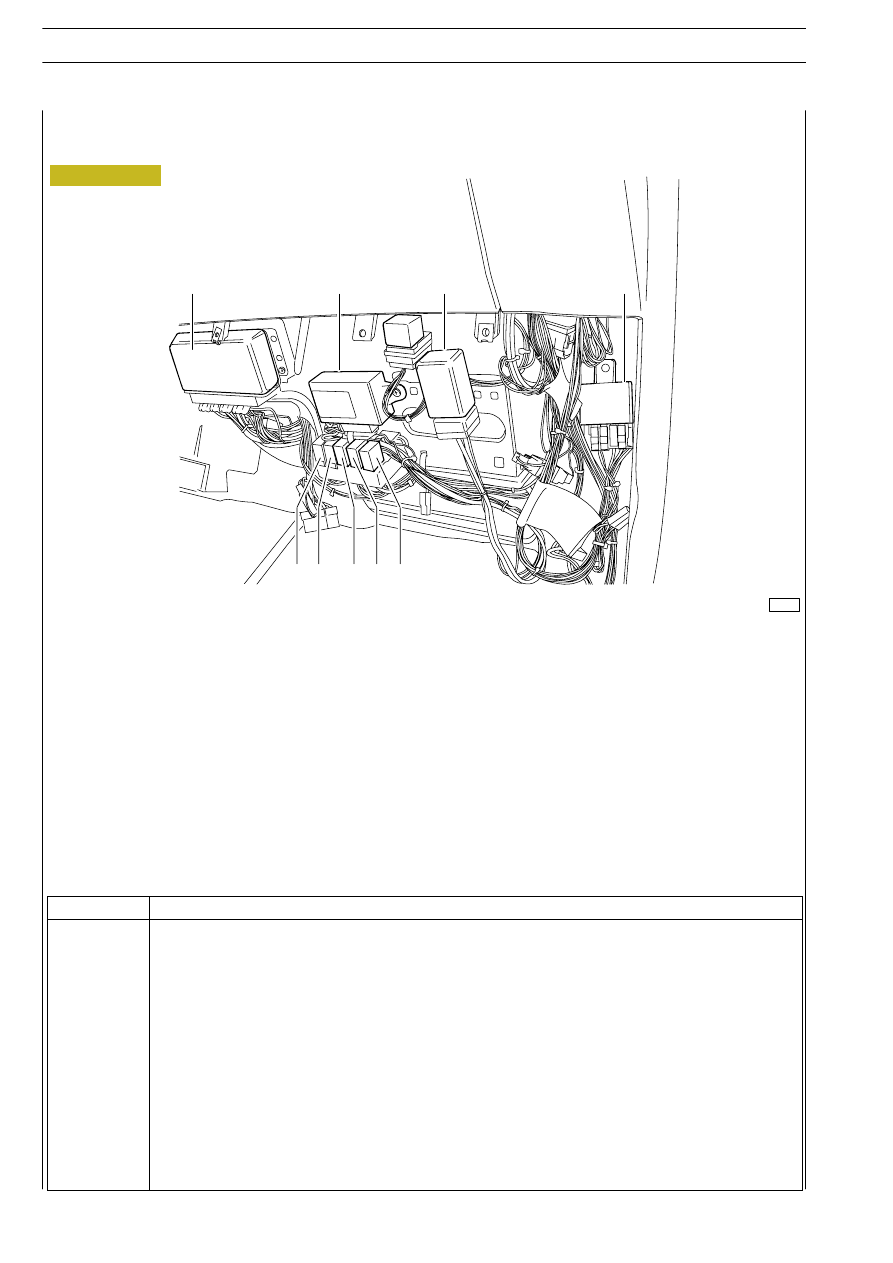

UBICAZIONE CENTRALINE ELETTRONICHE

Rif.

Descrizione

1

ABS

2

Comando specchi retrovisori

3

Teleruttore

4

Centralina chiusura centralizzata

5

÷ 7

Teleruttori supplementari (OPT)

8

Gruppo diodi

9

Gruppo resistenza

84591

Figura 23

1

2

3

4

5

6

7

8

9

COMPONENTI PRINCIPALI

II.27

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

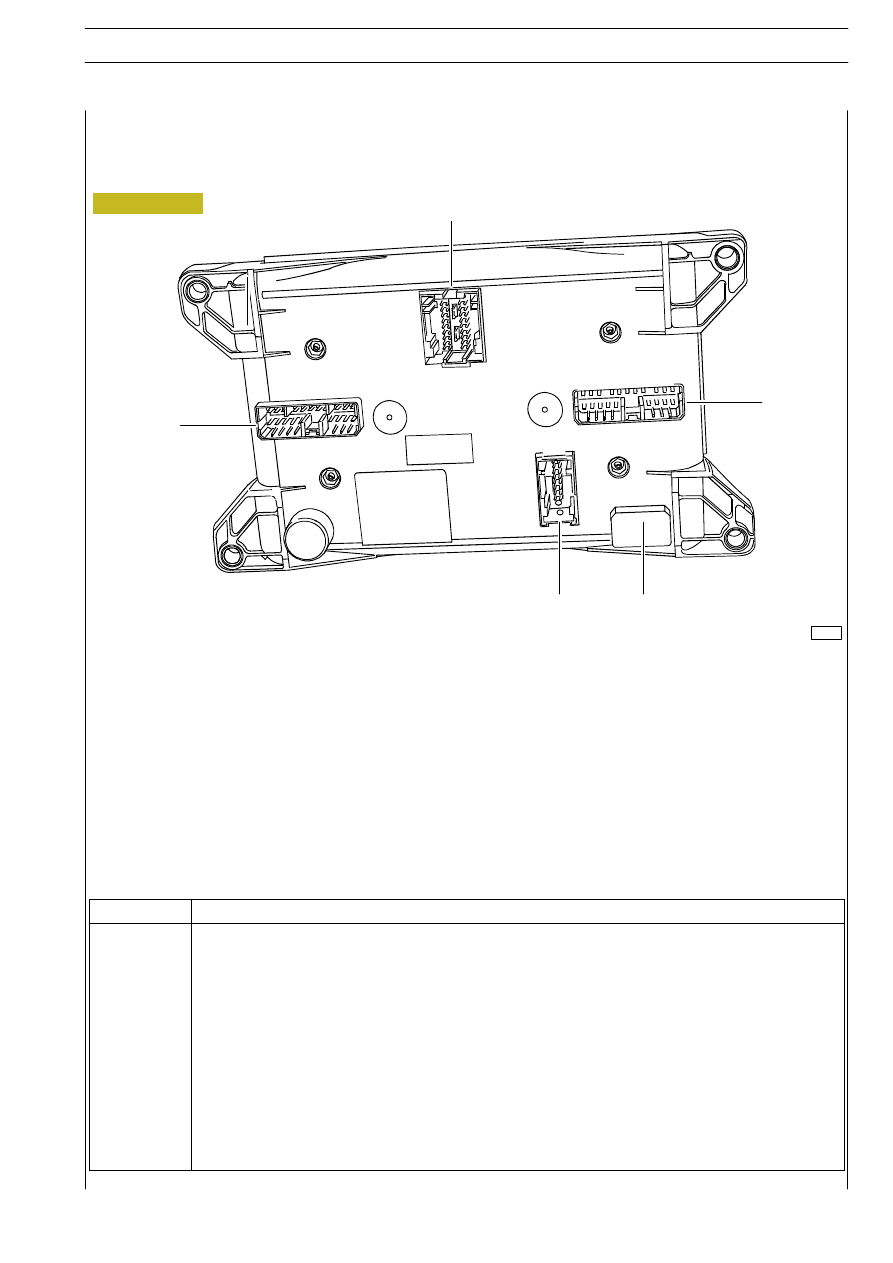

BODY CONTROLLER

Connettori di collegamento

Rif.

Descrizione

A

Luci esterne / Retronebbia / Interruttore antiavviamento con freno a mano disinserito / Abbaglianti
/ Anabbaglianti / Lampi luce / Assetto fari / Luci di emergenza / Luci di direzione / Usura guarni-
zioni frenanti / Speed Limiter / Selettore freno motore / Luci porte / Interruttore marce lente /
Sensori pressione aria freni (anteriori e posteriori) / Segnale arresto / (da interruttore pedale freno
su duplex) / Tergicristallo

B

Presa di forza / Livelli: acqua radiatore, olio idroguida, lavacristallo, TGC

C

Alimentazione +30 (dopo TGC) / +30 / Linea CAN / Motorino tergicristallo / Elettropompa lava-
cristallo / Plafoniera / Luci gradini / Massa / Luci di direzione / Luce anabbagliante sinistra / Luce
abbagliante destra / Giunto rimorchio (direzione destra-sinistra) / Linea CAN

D

Luce abbagliante sinistra / Luce anabbagliante destra / Luci retronebbia, arresto, posizione, ingom-
bro, targa

E

Comando elettrovalvole inserzione marce (alte-basse)

1

A

B

D

E

C

84592

Figura 24
