STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.141

Поз.

Описание

1

Управляемый минóс на элеêтроêлапан «А»

2

Общий плюс

3

Управляемый минóс на элеêтроêлапан «В»

4

—

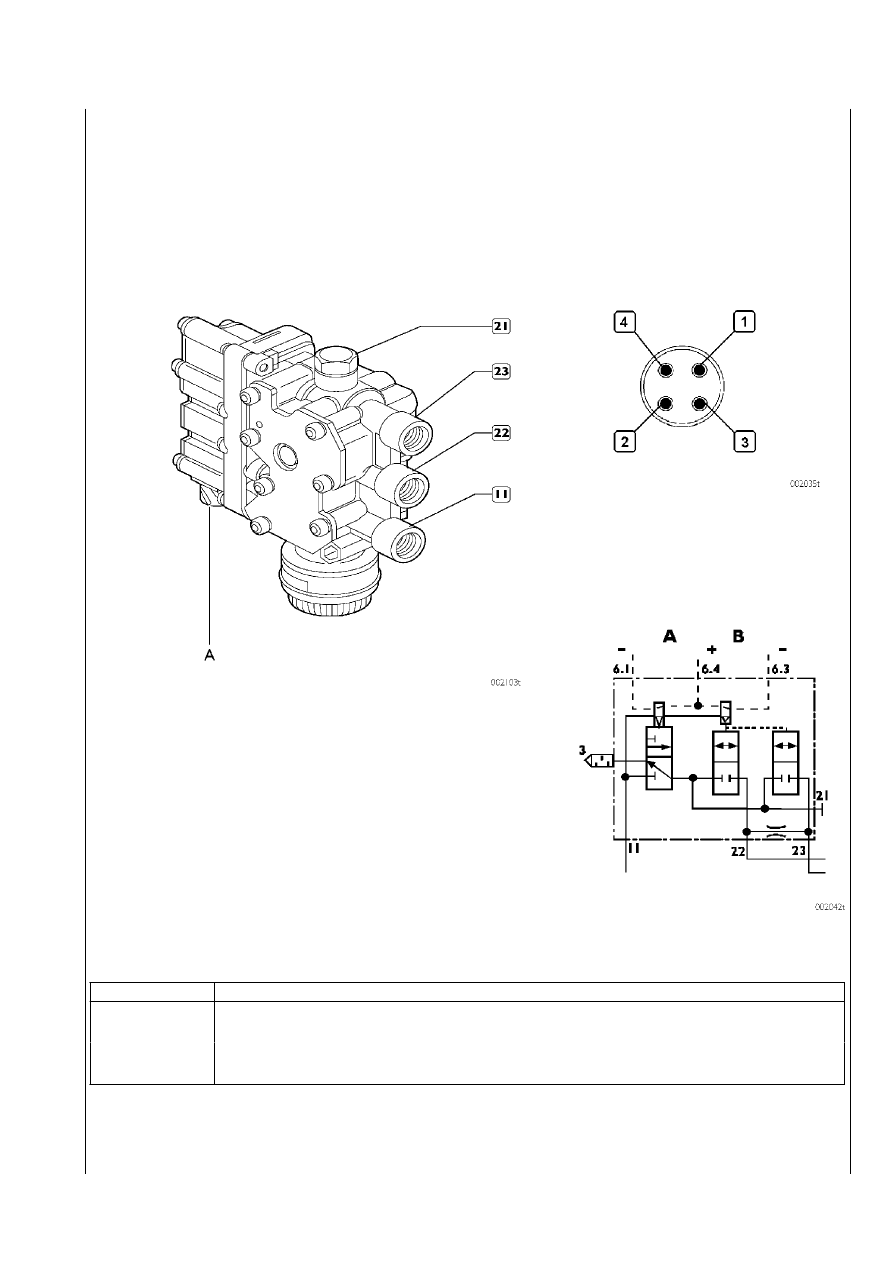

Электропневматический распределитель давления заднего моста (тягачи 4

××××× 2 P)

Данный узел состоит из двух управляющих электроклапанов «А» и «В» и трех пневматических распределителей.

Электроклапан «А» управляет распределителем подачи/выпуска воздуха.

Электроклапан «В» управляет распределителем положения рамы шасси.

Электропневматический распределитель давления соединяется с системой 4>контактным разъемом (А).

III.142 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Поз.

Описание

1

Управляемый минóс на элеêтроêлапан «А»

2

Управляемый минóс на элеêтроêлапан «В»

3

Управляемый минóс на элеêтроêлапан «С»

4

Общий плюс

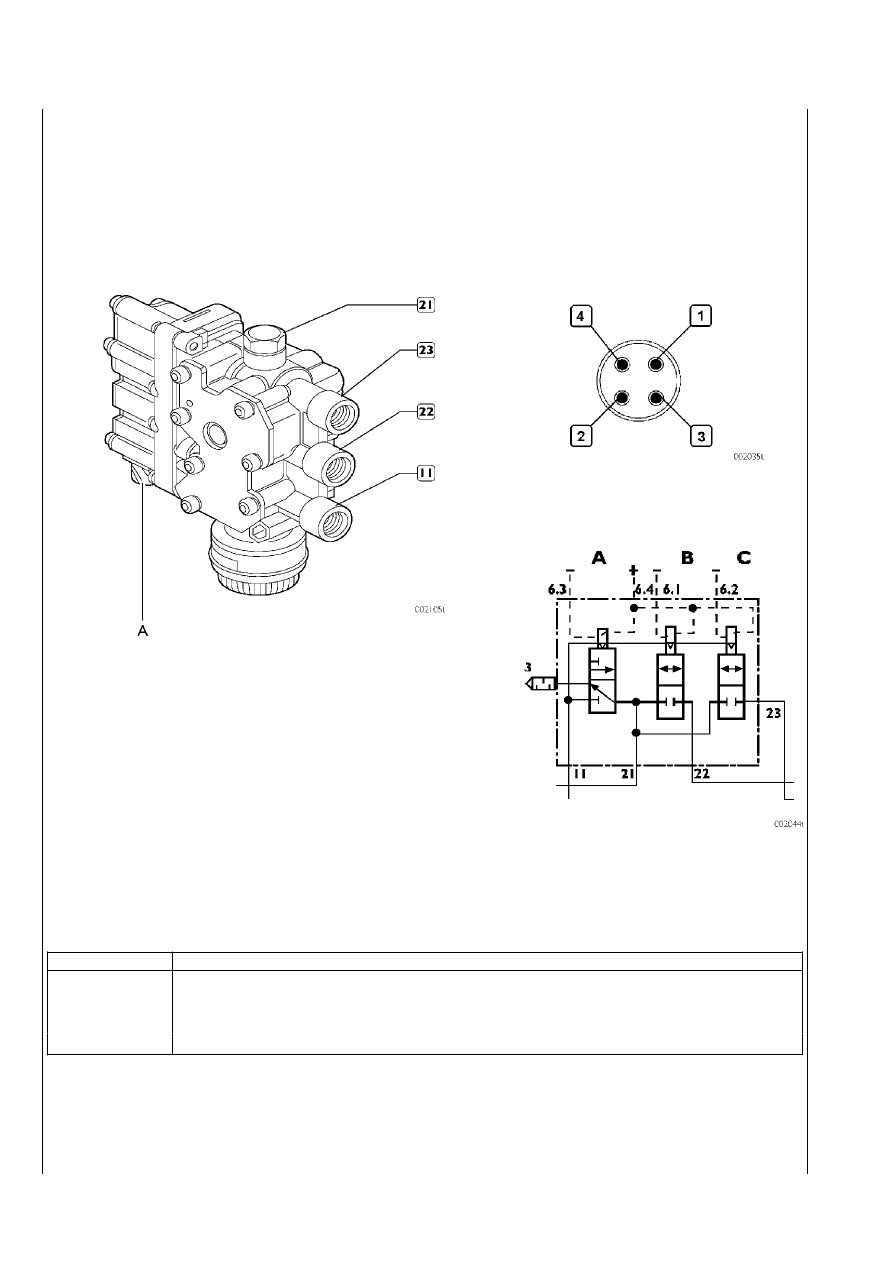

Распределитель давления заднего моста (тягачи 4

××××× 2 FР, кузовные автомобили 4 ××××× 2 P/FP и 6 ××××× 4 Р)

Данный узел состоит из трех управляющих электроклапанов «А», «В» и «С» и трех пневматических распределителей.

Электроклапан «А» управляет распределителем подачи/выпуска воздуха. Электроклапан «В» управляет распределителем
положения правой части рамы шасси. Электроклапан «С» управляет распределителем положения левой части рамы шасси.
Электропневматический распределитель давления соединяется с системой 4>контактным разъемом (А).

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.143

«I»

Поз.

Описание

1

Управляемый минóс на элеêтроêлапан «А» (61.1)

2

Управляемый минóс на элеêтроêлапан «В» (61.2)

3

Управляемый минóс на элеêтроêлапан «С» (61.3)

4

Общий плюс (61.4)

«II»

Поз.

Описание

1

Управляемый минóс на элеêтроêлапан «Е» (62.1)

2

Общий плюс (62.2)

3

Управляемый минóс на элеêтроêлапан «F» (62.3)

4

Общий плюс (62.4)

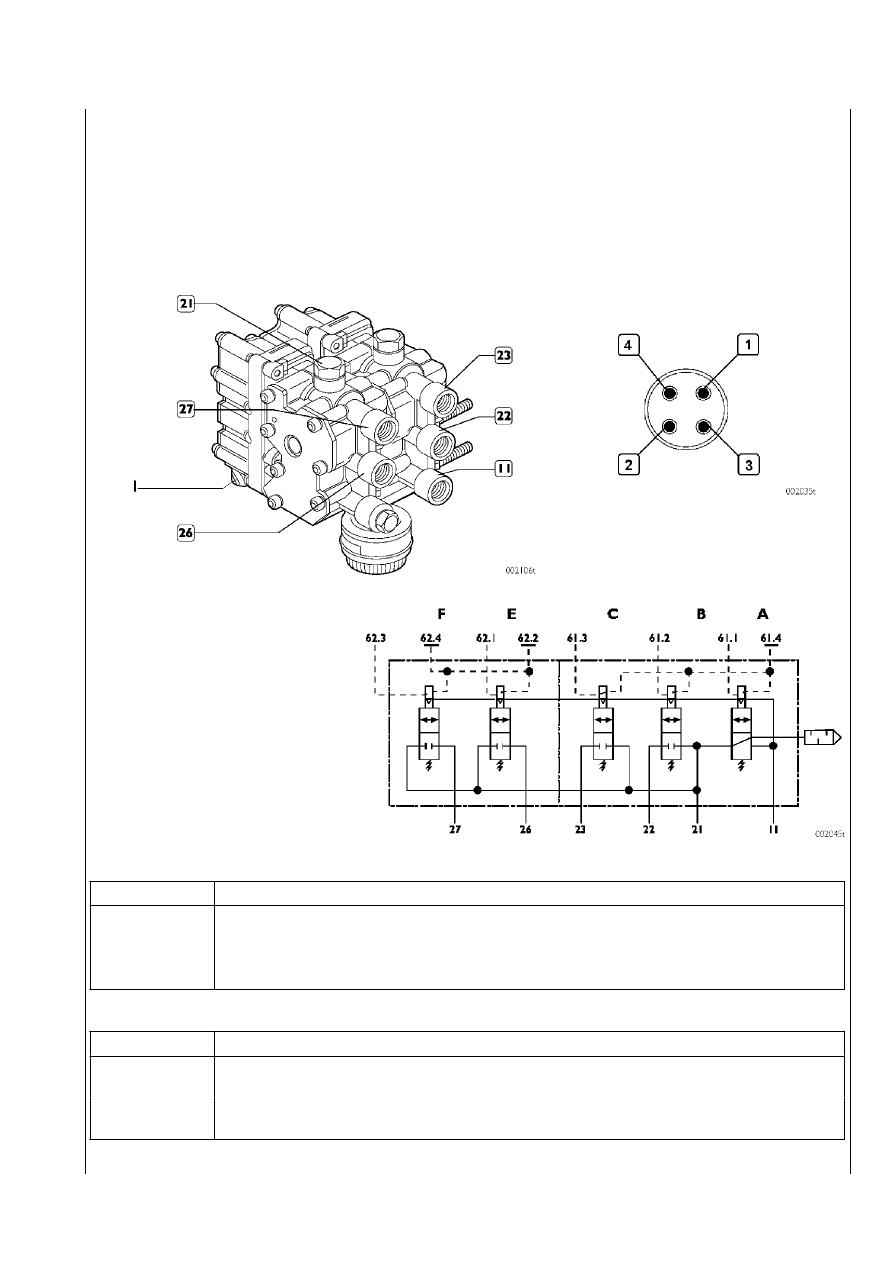

Электропневматический распределитель давления заднего моста (тягачи 6х2 TXP)

Данный узел состоит из пяти управляющих электроклапанов «А», «В», «С», «Е», «F» и пяти пневматических распределителей.

Электроклапан «А» управляет распределителем подачи/выпуска воздуха.

Электроклапан «В» управляет распределителем положения правой части заднего моста.

Электроклапан «С» управляет распределителем положения левой части заднего моста.

Электроклапан «E» управляет распределителем положения правой части дополнительного моста.

Электроклапан «F» управляет распределителем положения левой части дополнительного моста.

Электропневматический распределитель давления соединяется с системой двумя 4>контактными разъемами (I) и (II).

III.144 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

«I»

Поз.

Описание

1

Управляемый минóс на элеêтроêлапан «А» (61.1)

2

Управляемый минóс на элеêтроêлапан «В» (61.2)

3

Управляемый минóс на элеêтроêлапан «С» (61.3)

4

Общий плюс (61.4)

«II»

Поз.

Описание

1

Управляемый минóс на элеêтроêлапан «F» (62.1)

2

Управляемый минóс на элеêтроêлапан «D» (62.2)

3

Управляемый минóс на элеêтроêлапан «Е» (62.3)

4

Общий плюс (62.4)

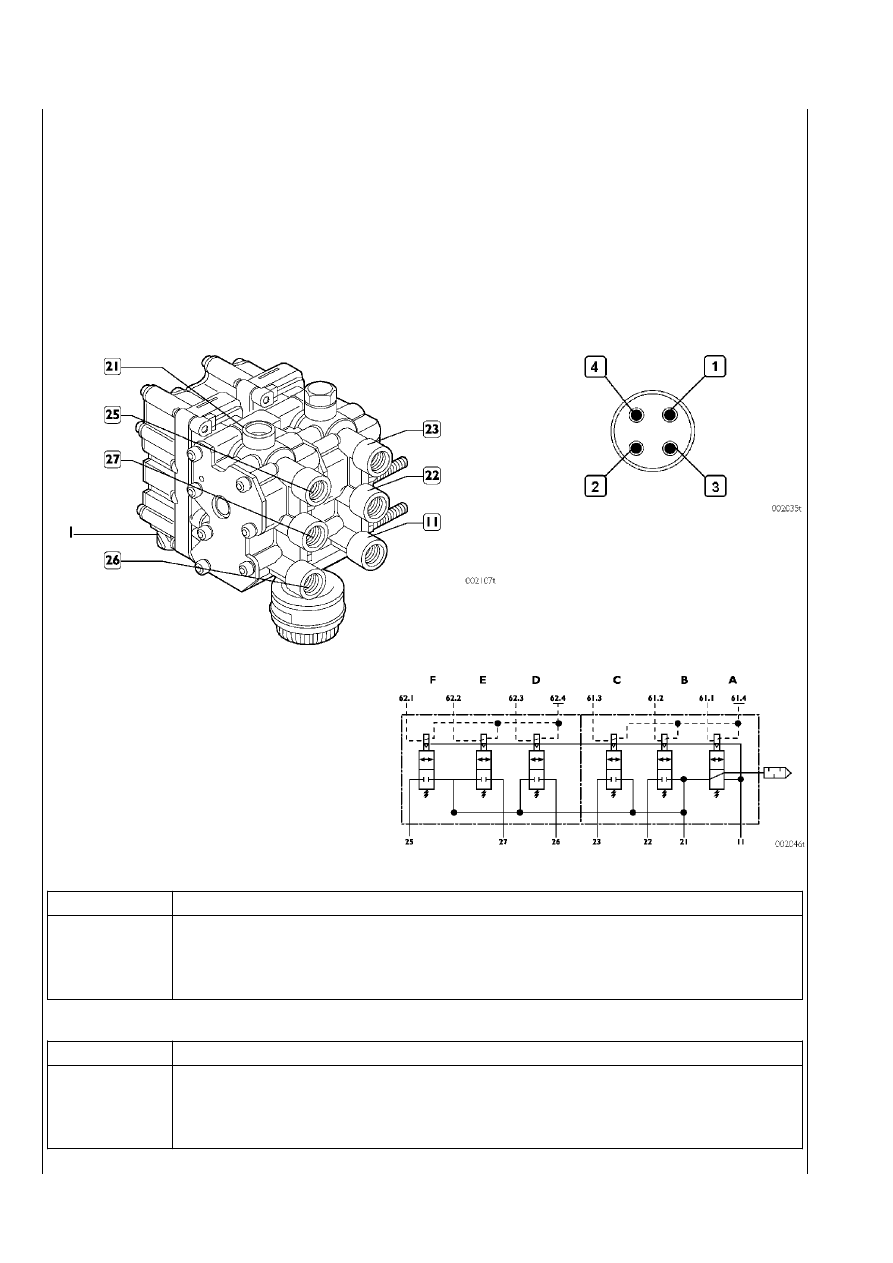

Электропневматический распределитель давления заднего моста (кузовные автомобили 6

××××× 2)

Данный узел состоит из шести управляющих электроклапанов «А», «В», «С», «D», «Е», «F» и шести пневматических распределителей.

Электроклапан «А» управляет распределителем подачи/выпуска воздуха.

Электроклапан «В» управляет распределителем положения правой части заднего моста.

Электроклапан «С» управляет распределителем положения левой части заднего моста.

Электроклапан «D» управляет распределителем положения правой части дополнительного моста.

Электроклапан «E» управляет распределителем положения левой части дополнительного моста.

Электроклапан «F» управляет распределителем, который управляет подъемным устройством.

Электропневматический распределитель давления соединяется с системой двумя 4>контактными разъемами (I) и (II).
