Грузовик Iveco Stralis. Руководство - часть 291

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

185

Рисунок 155

Рисунок 156

Рисунок 157

Рисунок 158

Рисунок 159

Рисунок 160

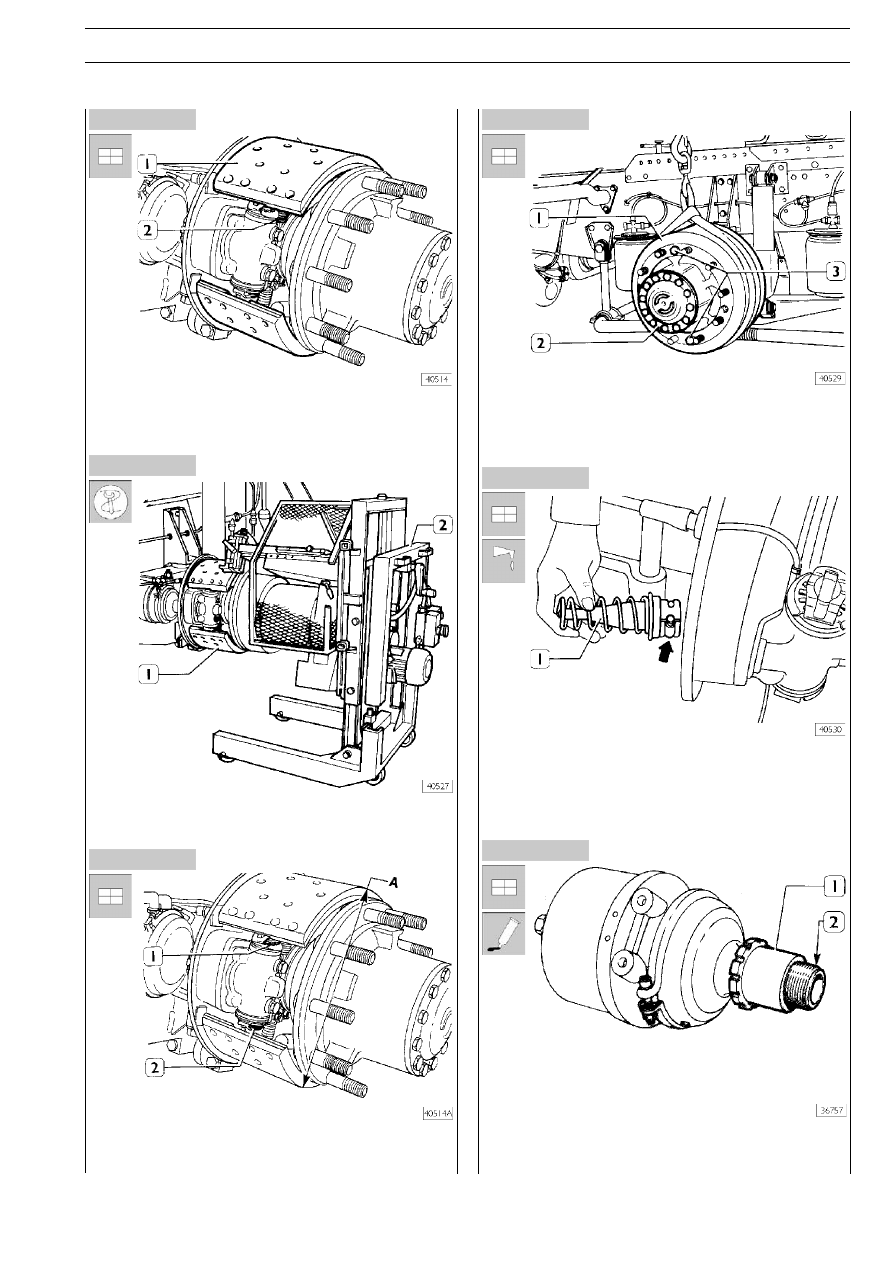

Установите верхнюю колодку (1) и закрепите пружину (2)
сначала на ней, затем на пружине (7, рис.154).

При помощи приспособления 99305079 (2) вместо
99301006 (2, рис.128) обточите фрикционные накладки (1).

Отверните регулировочные узлы (1 и 2) на одинаковую ве*
личину, чтобы диаметр А был на 2 мм меньше, чем диаметр
устанавливаемого тормозного барабана.

Установите тормозной барабан (1) и закрепите его на сту*
пице колеса (2) болтами (3).

Смажьте консистентной смазкой конический узел управле*
ния (1). Вставьте его в гнездо, убедившись, что круглые вы*
ступы (

⇒) вошли в свои канавки.

Рукой наверните кольцевую гайку (1) на втулку (2) до упора.
На первые нитки резьбы втулки нанесите незатвердеваю*
щую герметизирующую пасту LOCTITE 573.

186

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

Рисунок 161

Рисунок 162

С усилием вверните комбинированный цилиндр (5) в гнезде.
Убедитесь, что отверстия для входных штуцеров находятся в
том же положении, что и перед разборкой, в противном
случае соответствующим образом отверните комбиниро*
ванный цилиндр.
Вверните штуцеры (3 и 4) и присоедините питающие трубки
(1 и 2).
Нажав на педаль, заполните сжатым воздухом мембранную
секцию комбинированного цилиндра.
Ключом 99356006 затяните кольцевую гайку (7) предпи*
санным моментом. Присоедините электрический разъем (6)
индикатора износа фрикционных накладок.
Восстановите работоспособность комбинированного ци*
линдра (5), затянув болт (8).

Установите колеса и затяните гайки установленным момен*
том, соблюдая указанную на рисунке последовательность.

Заведите двигатель на время, необходимое для перезапол*
нения системы.
Совершите пробную поездку на автомобиле передним и
задним ходом, периодически нажимая педаль тормоза, что*
бы притереть фрикционные накладки и восстановить зазор
между фрикционными накладками и тормозным барабаном.

S

TRALIS

КУЗОВ И ШАССИ

1

РАЗДЕЛ 13

5501

Кузов

5001

Шасси

Стр.

КАБИНА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

❑

Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

РЕМОНТ

СНЯТИЕ&УСТАНОВКА  КАБИНЫ . . . . . . . . . . . . . .

3

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

❑

Снятие бампера . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

ЗАМЕНА ПЕРЕДНЕЙ ПНЕВМОРЕССОРЫ

КАБИНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

ЗАМЕНА ЭЛАСТИЧНЫХ МУФТ ПЕРЕДНИХ ОПОР

ПОДВЕСКИ КАБИНЫ . . . . . . . . . . . . . . . . . . . . . . .

8

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

ЗАМЕНА ВТУЛОК ПЕРЕДНЕЙ ОПОРЫ КАБИНЫ .

9

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

СНЯТИЕ&УСТАНОВКА ШТАНГИ СТАБИЛИЗАТОРА

9

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

ЗАМЕНА ЗАДНЕЙ ПНЕВМОРЕССОРЫ . . . . . . . . . .

11

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

ЗАМЕНА ЗАМКА БЛОКИРОВКИ КАБИНЫ . . . . . .

11

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

2

КУЗОВ И ШАССИ

S

TRALIS

Стр.

ЗАМЕНА ВТУЛКИ КАЧАЮЩЕЙСЯ СКОБЫ . . . . . .

11

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

❑

Регулировка тяг клапанов выравнивания
пневматической подвески . . . . . . . . . . . . . . . . . .

12

ОТКИДЫВАНИЕ КАБИНЫ . . . . . . . . . . . . . . . . . . . . . .

13

ГИДРОЦИЛИНДР ОТКИДЫВАНИЯ КАБИНЫ . . . . .

14

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14

❑

Контроль уровня жидкости . . . . . . . . . . . . . . . . . .

14

❑

Периодический контроль уровня . . . . . . . . . . . .

14

ЗАМЕНА ВЕТРОВОГО СТЕКЛА . . . . . . . . . . . . . . . . .

15

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15

ЗАМЕНА БОКОВОГО ОПУСКНОГО

СТЕКЛА ДВЕРИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17

ЗАМЕНА  СТЕКЛОПОДЪЕМНИКА . . . . . . . . . . . . . .

17

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

ЗАМЕНА ЗАМКОВ ДВЕРЕЙ . . . . . . . . . . . . . . . . . . . . .

18

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

ЗАМЕНА НАРУЖНОЙ РУЧКИ ДВЕРИ . . . . . . . . . . . .

19

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19

ЗАМЕНА ВНУТРЕННЕЙ РУЧКИ ДВЕРИ . . . . . . . . . . .

19

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19

ЗАМЕНА БОКОВЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА . . .

20

Стр.

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20

ЗАМЕНА ДВЕРЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20

ЗАМЕНА НЕОПУСКНЫХ СТЕКОЛ . . . . . . . . . . . . . . .

21

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21

❑

Подготовка проема стекла . . . . . . . . . . . . . . . . .

21

❑

Подготовка стекла . . . . . . . . . . . . . . . . . . . . . . . . .

21

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21

СИДЕНЬЕ ВОДИТЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . .

23

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23

❑

Расположение элементов сиденья . . . . . . . . . . .

24

СНЯТИЕ СИДЕНЬЯ ВОДИТЕЛЯ . . . . . . . . . . . . . . . . . .

25

❑

Снятие&установка подушки сиденья . . . . . . . . . .

25

❑

Снятие&установка фиксаторов подушки
сиденья . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25

❑

Снятие&установка ремней безопасности . . . . .

26

❑

Снятие&установка пряжки ремня безопасности и
правой боковой обивки . . . . . . . . . . . . . . . . . . . .

26

❑

Снятие&установка левой боковой обивки, клапана
пневматической опоры в области поясницы
(IPS) и выключателя обогрева сиденья . . . . . . . .

27

❑

Снятие&установка спинки сиденья . . . . . . . . . . .

27

❑

Снятие&установка рычага регулировки
спинки сиденья . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28

Снятие&установка привода регулировки
по высоте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28

Снятие&установка привода регулировки
наклона сиденья . . . . . . . . . . . . . . . . . . . . . . . . . . .

28

Снятие&установка гибкого троса привода
регулировки  амортизатора . . . . . . . . . . . . . . . . .

28
