S

TRALIS

ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 55080/DI (N 8071)

53

Редакция — апрель 2002 г.

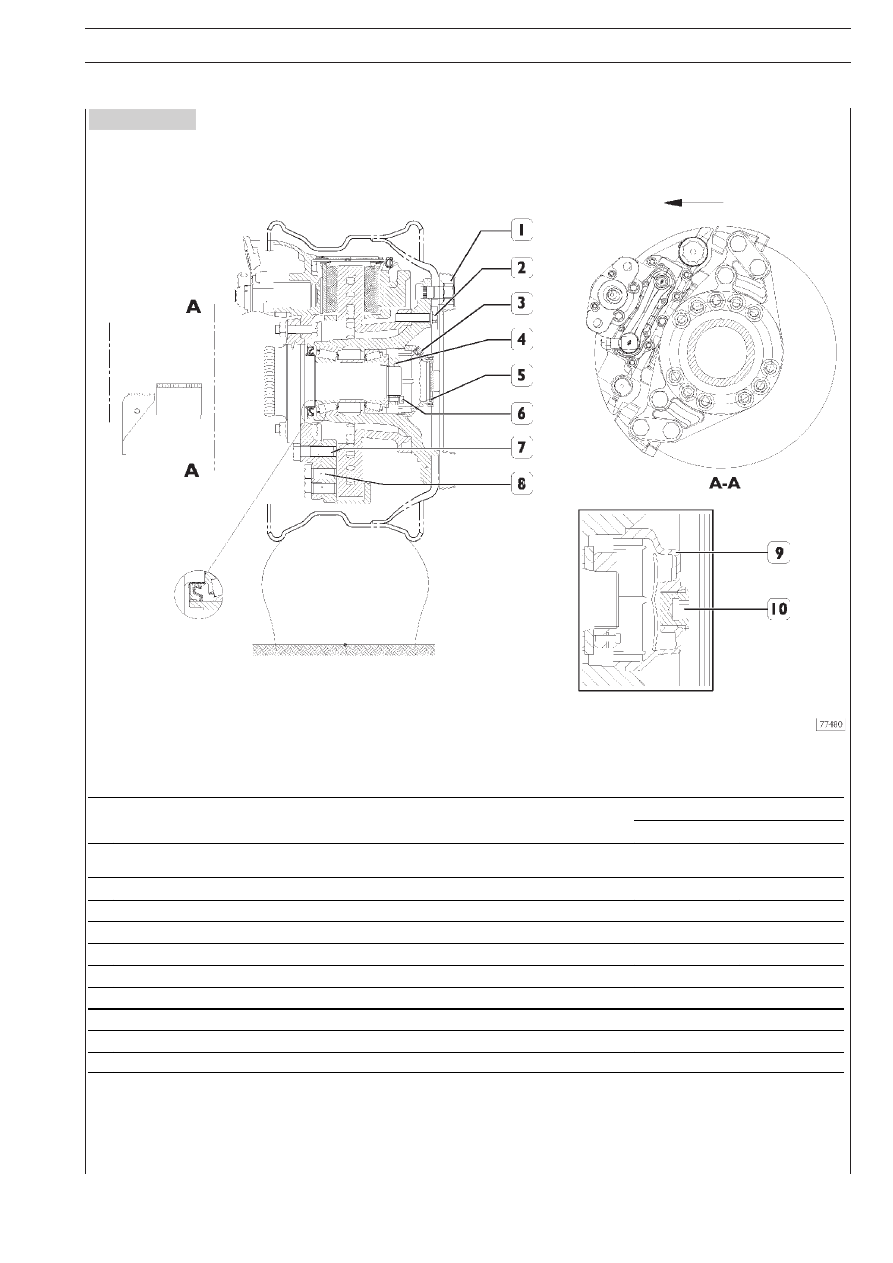

Рисунок 2

КРУТЯЩИЙ МОМЕНТ

Н⋅м

(⋅м)

1

Гайа репления олеса

50

20

600

+

−

(

5

2

60

+

−

)

2

Болт с шестиранной оловой репления тормозноо диса  стпице олеса

281,5 ± 13,5

(28,1 ± 1,3)

3

Проба с оничесой резьбой отверстия рыши стпицы олеса

27 ± 2

(2,7 ± 0,2)

4

Гайа репления стпицы олеса

515 ± 30

(51,5 ± 3)

5

Крыша стпицы олеса

133,5 ± 13,5

(13,3 ± 1,4)

6

Болт айи (3) репления стпицы

27,5

(2,75)

7

Болт репления тормозноо сппорта

275 - 304

(27,5 - 30,4)

8

Болт репления тормозной собы

615 ± 61

(61,5 ± 6,1)

9

Крыша стпицы олеса

130 ± 10

(13,2 ± 0,1)

10 Резьбовая проба отверстия рыши стпицы олеса

57,5 ± 7,5

(5,8 ± 0,2)

КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

54

ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 55080/DI (N 8071)

S

TRALIS

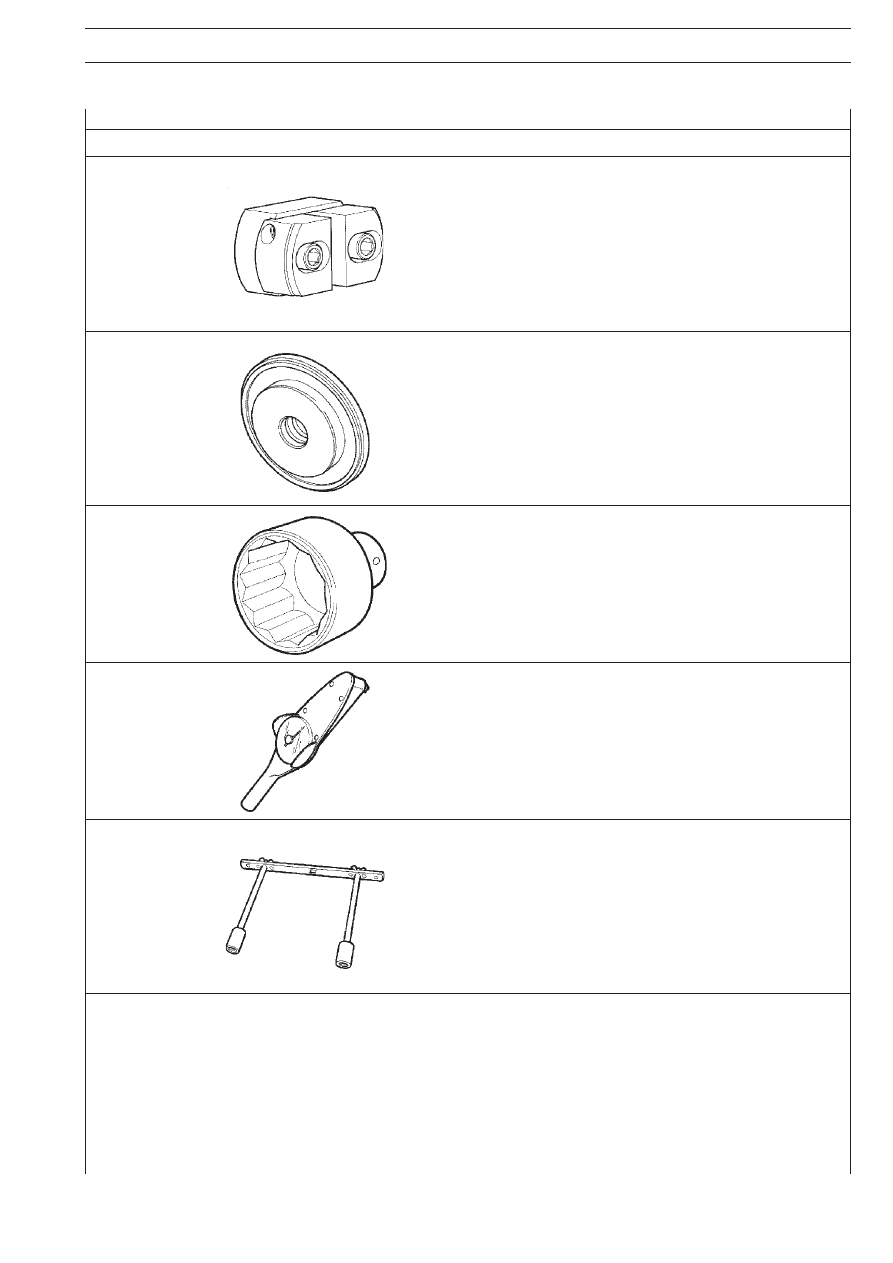

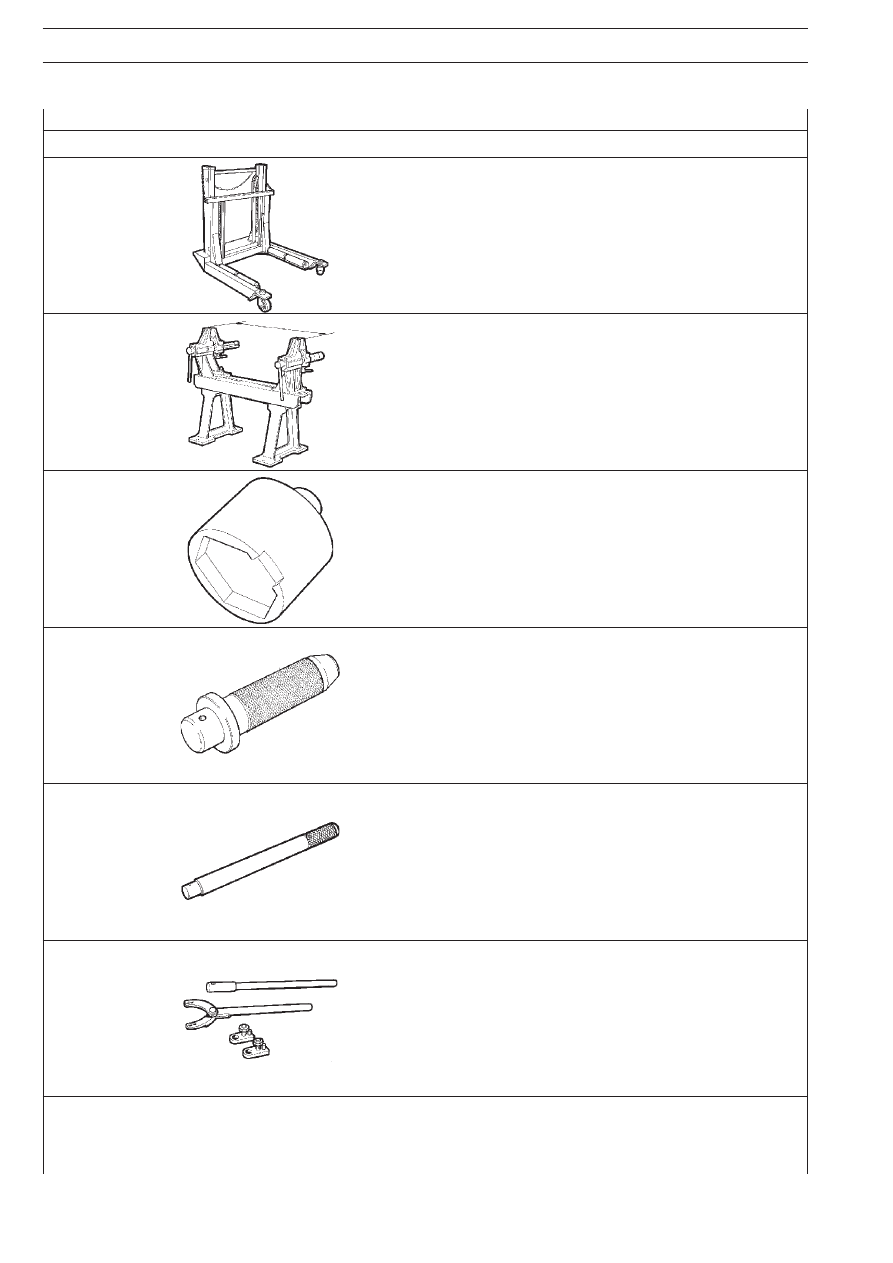

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99321024

Гидравлический домкрат для снятия и установки колес

99322215

Ремонтный стенд

99354207

Ключ для крышки ступицы колеса

99370006

Рукоятка для сменных оправок

99370007

Рукоятка для сменных оправок

99370317

Рычаг с удлинителем для фиксации фланца

S

TRALIS

ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 55080/DI (N 8071)

55

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99374093

Оправка для установки наружных колец подшипников (91 – 134 мм)

(использовать с рукояткой 99370007)

99374132

Оправка для установки внутреннего сальника ступицы колеса
(используется с рукояткой 99370006)

99388001

Ключ (80 мм) для гайки крепления ступицы

99389819

Динамометрический ключ (0 – 10 Н·м) с квадратной головкой 1/4''

99395026

Приспособление для проверки сопротивления прокручиванию
ступиц (используется с динамометрическим ключом)

56

ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 55080/DI (N 8071)

S

TRALIS

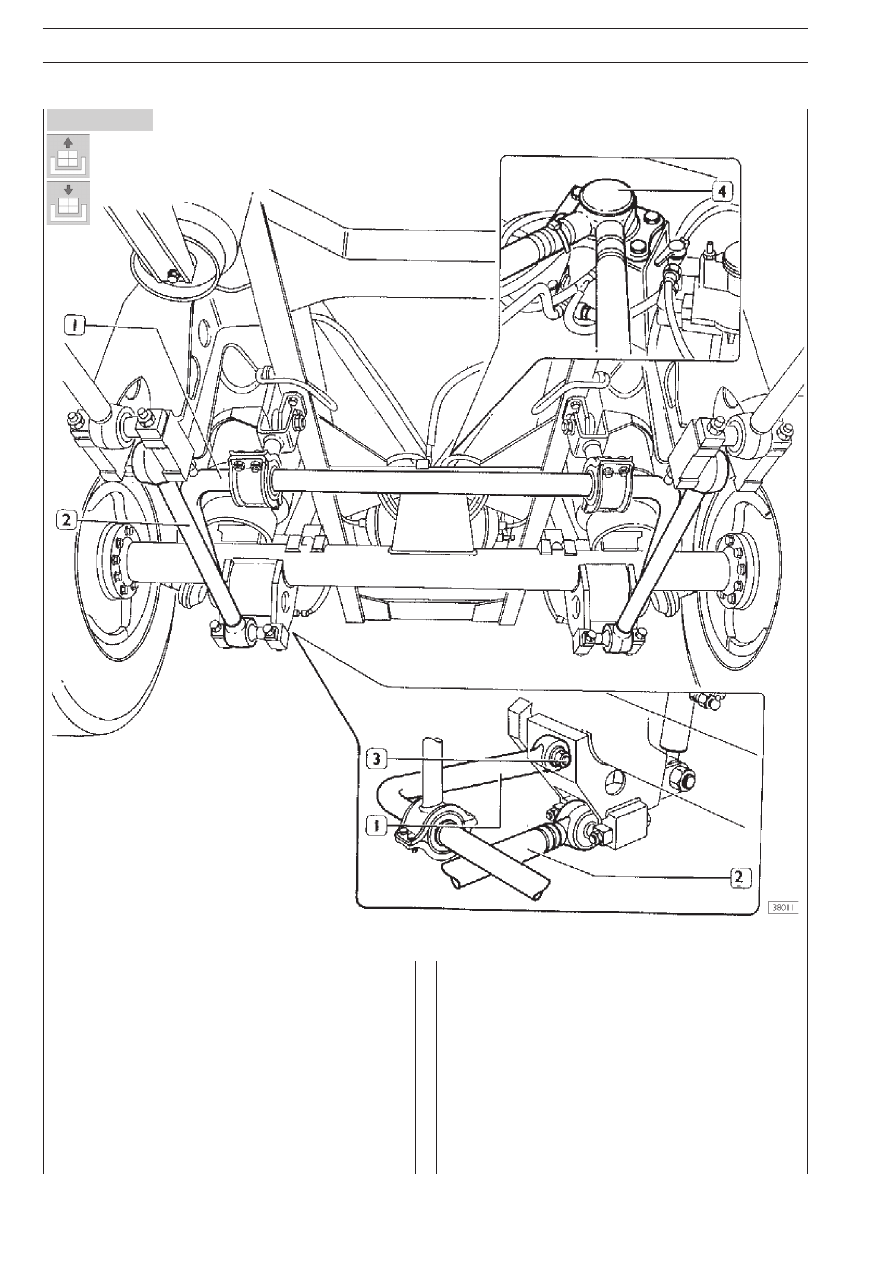

Рисунок 3

520710

СНЯТИЕ-УСТАНОВКА

Снятие

Установите автомобиль на ровной площадке и заблокируй-
те передние колеса.
Ослабьте гайки крепления задних колес. Гидравлическим
домкратом поднимите заднюю часть автомобиля и опустите
его на две стойки.
Отверните гайки крепления колес и при помощи гидравли-
ческого домкрата 99321024 снимите колеса.
Поддомкратьте дополнительный задний мост гидравличе-
ским домкратом с установленной на нем опорой
99370628.

Отсоедините шарнирную опору (5) от треугольного рычага
дополнительного моста. Отверните гайку (3) и извлеките
соответствующий болт. Отсоедините и проверните штангу
стабилизатора (1), чтобы она не мешала снимать мост с
автомобиля. Снимите подвижный продольный рычаг(2).
